| Тип продукт | Помпа за езеро |
| Марка | Fiap |
| Модел | Aqua Active Magic 15.000 |
| Употреба | Изпомпване на езерна вода за филтрация, водопади и създаване на течение |
| Захранващо напрежение | 230 V / 50 Hz |
| Защита на двигателя | IPX4 |
| Допустима температура на водата | +8 °C до +35 °C |
| Максимална манометрична височина (смукане) | 2 m |
| Инсталиране | Хоризонтално върху суха опора, защитена от дъжд |
| Връзка | Смукателни и напорни маркучи |
| Филтърна кошница | Да, с прозрачен капак и О-пръстен |
| Гравитационна функция | До 2 m под нивото на водата |
| Зареждане | Напълнете кошницата с чиста вода преди пускане |
| Поддръжка | Редовно почистване на смукателната кошница |
| Консумативи | Вал, турбина, лагери и уплътнения |
| Зимно съхранение | Изпразнете напълно и съхранявайте на място, защитено от замръзване |
| Безопасност | Задължителен диференциален прекъсвач 30 mA |
| Гаранция | Не покрива консумативите и щетите от работа на сухо |
| Стандарти | CE (EN 809, EN 292, EN 60335 и др.) |
Често задавани въпроси - Aqua Active Magic 15.000 Fiap
Въпроси на потребители за Aqua Active Magic 15.000 Fiap
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия помпа в PDF формат безплатно! Намерете ръководството си Aqua Active Magic 15.000 - Fiap и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. Aqua Active Magic 15.000 на марката Fiap.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Aqua Active Magic 15.000 Fiap
Information concernant ce manuel d'instruction
Veuillez tire attentivement ce manuel d'instruction et familiarisez-vous avec l'appareil avant la première utilisation. Suivez les instructions de sécurité pour un usage sur et correct de l'appareil.
Utilisation appropriée
Les séries FIAP Aqua Active Magic, dénommée ci-après "l'appareil", doit être utilisé exclusivement pour pomper de l'eau de bassin vers les filtres, les cascades et la création de courant d'eau. La température d'eau doit être comprise entre +8^ et +35^ , une la tension d'alimentation doit être de 230 V.
L'appareil est utilisable pour les piscines et bassins de baignade dans le respect des specifications nationales du constructeur.
Autres utilisations
Cet apparéil peut être dangereux pour les personnes, s'il n'est pas employé de façon appropriée ou s'il est mal manipulé. La garantie ne s'applique pas pour les apparèils qui ont été utilisés dans un autre but que celui pour lequel ils ont été concus.
Déclaration de conformité aux normes CE
Nous déclarons que cet apparéil est conforme à la directive CE (89/336/EWG) et à la directive basse tension (73/23/EWG).
Les normes harmonisées suivantes ont eté appliquées :
EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2.
EN 60335-2-41:1990/A1
Avertissement de sécurité
Pour des raisons de sécurité, les enfants et les mineurs de moins de 16 ans ainsi que les personnes n'except pas en mesure de reconnaître les dangers ou n'ayant pas pris connaissance de cette notice d'emploi ne sont pas autorisés à utiliser cet apparéil !
Prière de conserver soigneusement cette notice d'emploi! Lors d'un changement de propriétaire, transmettre également cette notice d'emploi. Tous les travaux de maintenance effectuels sur cet apparéil devont être executés conformément aux directives ci-jointes. La combinaison d'eau et d'électricité peut entraîner des dangers sérieux pour la santé et la vie des personnes lors d'une utilisation avec des raccordements non conformes ou une utilisation inappropriée.
Comparez les caractéristiques de votre alimentation électrique avec celles de la plaque de Specification de l'appareil ou de l'emballage. Assurez vous que l'appareil est protégé par un disjoncteur différentiel de 30 mA. Connectez cet apparéil uniquement sur des prises de courant installées dans les règles de l'art. Assurez-vous que la prise et tous les cables d'alimentation sont dans un environnement sec! Reliez les tuyaux de connexion de façon sure pour qu'ils ne soient pas endommages.
N'utilisez que des installations électriques, adaptateurs, rallonges ou cables de branchement adaptations pour un usage extérieur! Ne pas soulever ou tirer la pompe à l'aide du cable d'alimentation! Ne pas utiliser l'appareil si le cable ou le carter de la pompe sont endommages! FIAP Aqua Active Magic: pour prévenir les risques, en cas de cable d'alimentation déterioré, il faut le faire remplaçer par le constructeur ou une entreprise spécialisée. Les installations électriques pour les bassins et piscines doivent répondre aux normes nationales et internationales. Ne jamais ouvré le carter de l'appareil, ou les parties du carter, si cela n'est pas précisément décrit dans la notice. Les réparations doivent être effectuées par du personnel professionnel habilité. Ne jamais utilisé l'appareil à sec, sans eau traversant la pompe. Ne jamais l'utiliser pour un autre liquide que de l'eau!
Pour vous propre sécurité, contactez libre revendeur pour toute question ou probleme.
Connectionélectrique
Les branchements electriques doivent etre effectués par un professionnel habilité selon les directives EVU et VDE. Toutes les installations de la pompe doivent etre effectuées selon le VDE01200 part. 702. Pour toutes les autres données de puissance, voir la plaque de Specification. Deconnectez toutes les sources d'alimentation lorsque vous travailliez sur l'appareil !
Demarrage
Attention! Ne jamais utilise la pompe sans le panier filtre ou panier tamis and sans eau à l'intérieur de celui-ci !

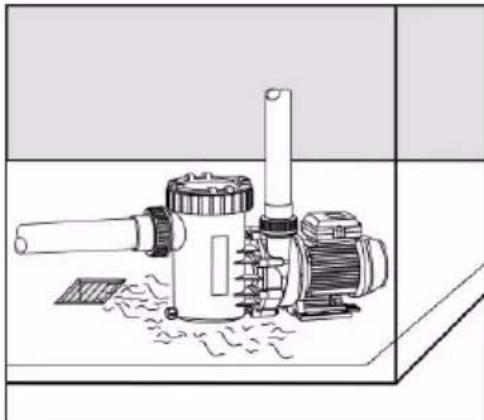

L'appareil a un moteur avec une protection IPX4. L'emplacement de la pompe doit etre sec et correctement ventilé. Il est préferable dinstaller la pompe dans un local fermé, une évacuation d'eau doit etre presente. La taille de la bouche d'évacuation de l'eau dépend du volume du bassin, du débit de l'eau et aussi de possibles fuites dans le système de recirculation du bassin. La température ambiente ne doit pas dépasser les 40^
En cas d'utilisation extérieure, utilisez toujours une protection contre la pluie, cela allongera la durée de vie de votre pompe.
Dans les locaux fermés, tells que les fosses techniques, vous devez installer une évacuation d'eau. Dans une piece à forte hygrométrie, il faut prendre soin de menager une circulation d'air afin de réduire les risques de condensation. Dans les petites pieces n'avant qu'une faible aération naturelle, il est nécessaire de menager des aérations permettant d'éviter la montée en température de la piece au-
delà de 40^ . Assurez-vous que le bruit émis par l'installation ne dépassera pas les limites légales. Lors de l'installation, assurez vous que vous avez assez de place pour démonter le moteur, au moins 50 mm 50 mm derrière la ventilation du moteur, et au moins 200 mm au dessus du panier filtre.
Pour fixer l'appareil sur un support, utilisez uniquement des vis, écrou et boulons permettant de pouvoir démonter le moteur. Les tuyaux d'aspiration et de refoulement doivent être reliés au zéro potentiel du carter de la pompe
Fonctions mécaniques et hydrauliques.
Cet apparéil doit être place horizontally et sur un support sec. La pompe peut être placée soit plus bas que le niveau de l'eau (mais toujours hors de l'eau, fonction gravitaire maximum 2 m en dessous du bveau de l'eau), soit au dessus du niveau de l'eau (fonction aspiration). Dans ce dernier cas, la hauteur de releavage totale (hauteur manométrique) ne doit pas être supérieure à 2 m. Des tuyaux trop longs ou trop étroit peuvent réduire cette hauteur de releavage étant donné les pertes de charge.
Assurez-vous que le tuyau d'aspiration est étanche. Il n'y a pas seulement une perte de puissance d'aspiration lorsque le tuyau d'aspiration n'est pas étanche.

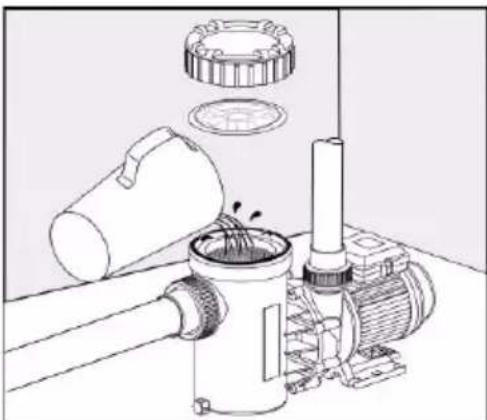

Aussi le couvercle transparent doit etre visse jusqu'a etre etanche. Pour reduire le temps d'amorcage de la pompe, qui depend du volume d'air present dans le tuyau d'aspiration, le tuyau d'aspiration doit etre le plus court possible. Celui-ci devrait etre posé plus bas que le niveau de I'eau du bassin. Desserrez le couvercle transparent du panier d'aspiration en le devissant, et remplissez le panier d'eau claire jusqu'au niveau de I'avrie du tuyau d'aspiration.
Assurez you tout d'abord que le joint torque est à l'intérieur du couvercle transparent, placez le couvercle et attachez le avec les pince. Dans le cas contraire, l'appareil ne fonctionnera pas à pleine puissance. ÀpRES une longue période de stockage ou d'arrêt, vérifie que la roue tourne sans contraintes. Allumez l'appareil et vérifie l'étanchéité des joints.
Nettoyage et entretien
Attention! Toujours débrancher la prise de courant de la pompe avant toute opération de nettoyage ou de maintenance!
Important! FIAP Aqua Active Magic: ne jamais démonter la pompe vous-même si le rotor est bloqué par de la poussière, demander l'intervention d'unElectricien professionnel.
Le panier doit être nettoyé régulièrement. Un panier d'aspiration obstrué diminue la puissance de la pompe et induit une filtration insuffisante. La pompe obstruée va s'allumer et s'eteindre de nombreuses fois, ce qui va endommager le moteur. Dans ce cas la garantie ne s'appliquera pas.
Consommables
Les parties mobiles (axe +turbine), les roulements et les joints sont considérés comme des consommables et ne sont donc pas couverts par la garantie.
Stockage/hivernage
L'appareil doit être démontré et stocké à l'abri du gel. Nettoyez le complètement et vérifie qu'il n'a pas été détériore.
Pour le stockage, videz complètement l'appareil et conservez-le à l'abri du gel. Retirez aussi tout tuyau déterioré par le gel. La prise de courant ne doit jamais être immergee.
Recyclage
Recycler l'appareil conformément aux reglementations nationales legales en vigueur. Adressez-vous a sa distributeur spécialisé.
