Aqua Active Magic 10.000 - помпа Fiap - Безплатно ръководство за потребителя

Тип продукт	Помпа за езеро
Марка	Fiap
Модел	Aqua Active Magic 10.000
Употреба	Изпомпване на вода от езеро за филтрация, водопади и водно течение
Температура на водата	+8°C до +35°C
Електрическо захранване	230 V ~
Степен на защита	IPX4
Диференциална защита	30 mA препоръчителна
Максимална манометрична височина (всмукване)	2 m
Максимална дълбочина на всмукване (гравитачно)	2 m под нивото на водата
Поддръжка	Изключвайте преди всяка намеса; ремонтите да се извършват от професионалист
Почистване	Филтърна кошница, която трябва да се почиства редовно
Консумативи	Вал, турбина, лагери, уплътнения (не покрити от гаранция)
Съхранение	Да се пази от замръзване, напълно изпразнете устройството
Безопасност	Да не се използва без вода; да не се повдига за кабела; монтаж от професионалист
Рециклиране	Спазвайте местните разпоредби

Често задавани въпроси - Aqua Active Magic 10.000 Fiap

Как да инсталирате помпата Aqua Active Magic 10.000?

Поставете помпата хоризонтално върху суха основа, или под нивото на водата (гравитачно, макс. 2 m), или над него (всмукване, макс. височина 2 m). Уверете се, че всмукателните и нагнетателните маркучи са херметични и че прозрачният капак е добре завинтен с уплътнителния си пръстен. Електрическата инсталация трябва да се извърши от професионалист с диференциален прекъсвач 30 mA.

Как да захраните помпата?

Отвийте прозрачния капак на всмукателната кошница, напълнете кошницата с чиста вода до нивото на входа на всмукателния маркуч, след което затворете капака, като проверите наличието на уплътнителния пръстен. След това включете помпата.

Какво да направите, ако помпата не стартира?

Първо проверете електрическото захранване и дали диференциалният прекъсвач не е изключен. Уверете се, че филтърната кошница не е запушена и че помпата е заредена с вода. Ако роторът е блокиран, не разглобявайте помпата сами - обадете се на професионален електротехник.

Как да почистите филтърната кошница?

Изключете помпата, отвийте прозрачния капак, извадете филтърната кошница и я почистете с чиста вода. Поставете обратно и затворете капака, като проверите херметичността на уплътнението.

Може ли помпата да работи извън вода?

Не, никога не използвайте помпата на сухо. Тя винаги трябва да бъде заредена с вода, която преминава през нея. Работата на сухо уврежда мотора.

Каква е максимално допустимата температура на водата?

Температурата на водата трябва да бъде между +8°C и +35°C. Отвъд това помпата рискува да бъде повредена.

Как да съхранявате помпата през зимата?

Разглобете, почистете и изпразнете напълно помпата. Съхранявайте я на място, защитено от замръзване. Отстранете всички маркучи, повредени от замръзване. Щепселът никога не трябва да бъде потапян.

Кои са консумативите и кога да ги смените?

Подвижните части (вал + турбина), лагерите и уплътненията се считат за консумативи. Те не са покрити от гаранцията и трябва да бъдат сменени при износване. За тяхната смяна се обърнете към професионалист.

Подходяща ли е помпата за морска вода?

Не, тази помпа е предназначена само за прясна вода. Не я използвайте с морска вода или друга течност.

Как да избегнете повреди от замръзване?

Изключете и изпразнете напълно помпата преди зимата. Съхранявайте я в помещение, защитено от замръзване. Замръзналата вода вътре в помпата може да причини непоправими пукнатини.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Aqua Active Magic 10.000 Fiap

Забележка за ръководството за работа

Моля, прочетете тези инструкции преди първата употреба и да се запознаят с това устройство. Необходимо е да се следват инструкциите за сигурност, за правилното и безопасно използване.

Правилната употреба в съответствие с нормативните изисквания

Серия FIAP Аква Active Magic, по-нататьк нарича устройството, е само за изпомпване на вода на езерото за филтри, водопади и потоци. Температура на водата между 8 °C бис 35 °C и работно напрежение от 230 волта е необходимо.

Устройството е подходящ за използване в плувни езерца под съответствие с националните спецификации конструктор.

Използвайте не е в съответствие с нормативните изисквания

Това устройство може да доведе до опасности за човешкия организъм, ако не се използва в съответствие с регламентите и когато неправилно се справи. Ако това устройство се използва неправилно да има никаква гаранция от нас върху него и ще изтече срокът на действие на оперативния лиценз.

Ние заявяваме, че то съответства на Директивата на ЕО (89/336/ЕИО) и на Директивата за ниско напрежение (73/23/EWG).

Са приложени хармонизирани стандарти, изброени по-долу:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2,

EN 60335-2-41:1990 / A1

От съображения за сигурност деца на възраст под 16 години и лица, които не ще бъде в състояние да признае евентуална опасност и които също не са запознати с това ръководство, не е позволено да използвате това устройство!

Моля, пазете това ръководство за експлоатация на бъдещите references! Препращане тази операционна manual на следващия собственик. Цялата работа на това устройство трябва да бъде направено от инструкциите в това ръководство.

Комбинацията от вода и електричество може да доведе до сериозна опасност за тяло и живот, ако устройството не е свързан в съответствие с нормативните изисквания или неправилно използвани. Сравнете електрическите данни на електрозахранването със спецификацията плоча върху опаковката или върху устройството. Уверете се, че устройството е обезпечен с остатъчен ток експлоатирани защитно устройство (FI или RCD) с максимальна работят ток от 30 mA. Свържете това устройство само за захранващия кабел, инсталирани от посоките. Уверете се, че захранващия кабел и всички кабелни връзки са в суха среда! Laу защитена връзка маркуч добър, че няма да се повредят. Използвайте само инсталации, адаптери, удължители или свързващи кабели със защитено контакт и които са произведени за външна употреба! Не носете или плъзнете устройството на връзката кабел! Не използвайте устройството, ако кабельт или корпусът е повреден! FIAP Аква Active Magic: За да се предотврати опасност, в случай на повреда на електрическото захранване на устройството, то трябва да бъде заменен от конструктор или сервис. Устройството трябва да се изхвърлят, ако кабельт е повреден.

Електрически инсталации на градински и плувни езера трябва да отговарят на националните и международните правила конструктор. Никога не отваряйте корпуса на устройството или принадлежащи части, ако не е изрично посочено, отбелязани в ръководството за експлоатация.

Никога не прави никакви технически промени в устройството. Използвайте само оригинални

резервни части и аксесоари. Ремонти трябва да се извършва от оторизиран професионалист. Никога не използвате устройството, без вода минава през него! Никога не го използвайте за други течности, освен вода!

За ваша собствена безопасност, обърнете се към оторизиран дилър, когато имате някакви въпроси или проблеми!

Електрическо свързване

Електрическото свързване трябва да се извърши от оторизиран специалист, съгласно директивите на EVU и VDE. Всички инсталации на помпата трябва да се направи от VDE 0100 част 702. За всички данни за мощността виж фабричната спецификация. Изключете всички мощност при работа на това устройство!

Стартиране

Внимание! Никога не използвате устройството, без филтър кошница или филтър-сито и без вода минава през него!

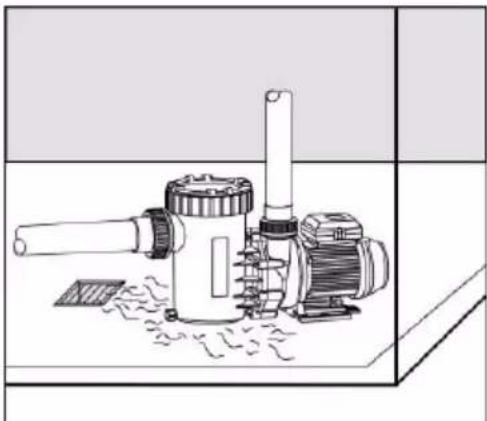

Устройството е с двигател със защита IP X4 категория. Сайтът на помпата трябва да бъде сухо и добре проветreno. Помпата трябва да се монтира в затворено пространство; оттичане на водата трябва да присъстват. Размерът на пода за източване зависи главно от размера на басейна, скорост на циркулация на потока, но също така и за възможността на възможните течове в отоплителната система на водата в басейна. Температурата на околната среда не трябва да надвишава 40 °C.

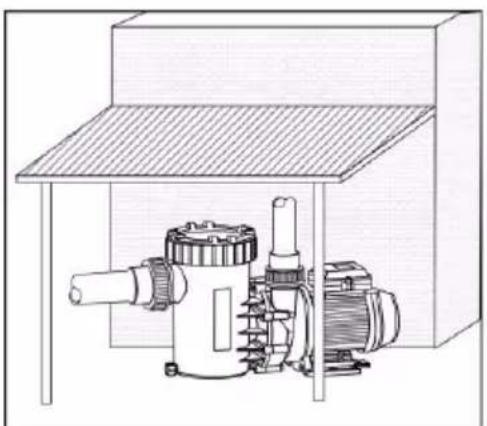

Ако е инсталирана извън винаги използвайте защита срещу дъжд, което ще удължи живота на вашето устройство.

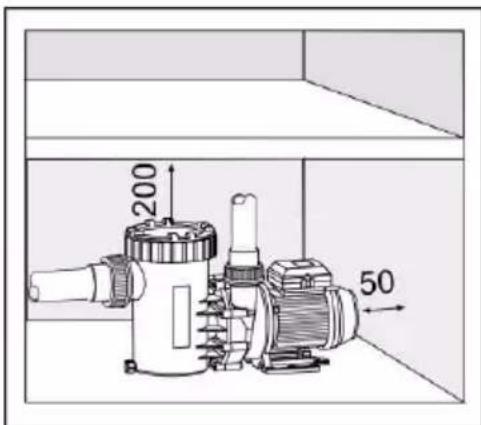

В затворено помещение, подобно на мазе, трябва да имате инсталиран източване на водата. В една стая с висока влажност на въздуха, което трябва да се грижи за ефективна циркулация на въздуха, за да се избегне кондензацията. В една малка стая, с малко естествена въздух за охлаждане, допълнителна аерация и обезвъздушаване е необходимо, за да се избегне по-висока околна температура от 40 ° С. Уверете се, че тази структура, пренасяни звук или във въздуха звука на това устройство не ще незаконно влияние върху околната среда. По време на инсталацията, уверете се, че имате достатъчно място за демонтаж на двигателя единица, най-малко 50 mm към вентилатор на двигателя, и най-малко 200 мм нагоре за всмукване сито.

200 50

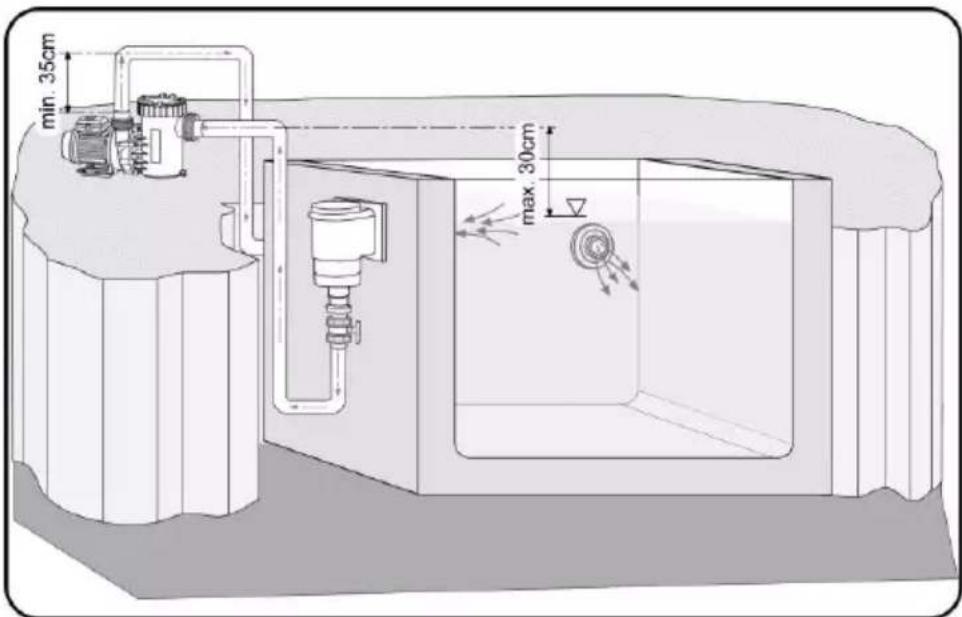

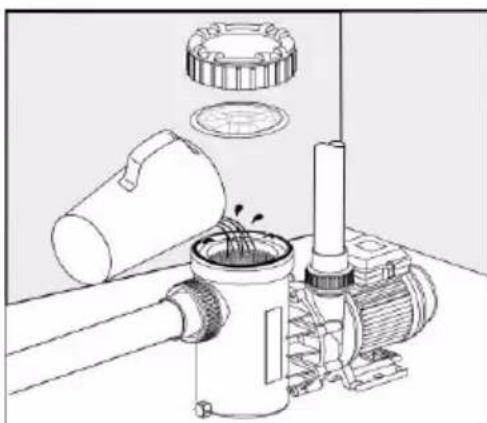

За да монтирате устройството във фундамента се използват само винтове, конци и дюбели, за да се позволи демонтаж на двигателя. Входа и изхода маркучи трябва да се монтира с нулев потенциал на помпата случай. Механични и хидравлични функции Устройството трябва да е хоризонтална и на сухо място. Помпата може да се монтира под нивото на водата (входа функция макс. 2м) или по-висока (всмукване функция). Смукателната височина между нивото на водата и помпа (геодезична височина) трябва да бъде не по-висока от 2 m. С продължително или на малките тръби, ще намали смукателната височина, защото на съпротивление на потока изключително. Уверете се, че смукателния маркуч е стегнат. Има нямат или са с нисък капацитет на всмукване на помпата, ако тръбите не са стегнати. Трябва да се завинти здраво и ясен капак. За да се намали смукателната период, който зависи от обема на въздуха в смукателния маркуч, смукателен маркуч трябва да бъде възможно най-кратък. Смукателния маркуч следва да под нивото на водата. Разхлабете резба пръстен над всмукване сито чрез завъртане и повдигнете капака ясно. Бавно Напълнете помпата с чиста вода до входящата връзка.

Първо се уверете, че,, че закръгленият уплътнение е в рамките на ясно капак, задайте ясно капака и го закрепете с щипка винтове. В противен случай устройството няма да привлече с пълната си мощност. След дълъг период на престой или с чек за съхранение, че колелото се работи леко. Включете устройството и да се уверите, че уплътненията са стегнати.

min. 35cm max. 30cm

Почистване и поддръжка

Внимание! Винаги приемайте щепсела на захранването преди почистване или допълнителна поддръжка!

Важно! FIAP Аква Active Magic: Никога не отваряйте помпата себе си! Ако роторът е блокиран с мръсотия поиска електрически експерт!

Всмукване сито трябва да се почистват редовно. Мръсни или зарежда всмукване сито намалява капацитета на устройството и води до недостатьчна филтрация. Блокиран помпата ще се включи и няколко пъти и да причини повреда на двигателя. В този случай гаранцията е изтекъл.

Операция единица, лагерите и пръстен уплътнения са износващи се части и не са обхванати от гаранцията.

Съхранение и презимуват

Устройството трябва да бъде деинсталиран, когато има слана. Почистете добре и за повреда на устройството. За съхранение празна устройството напълно и да го замръзване защитено. Също така се изпразнят и замръзване-застрашени маркучи. Щекера, никога не трябва да бъде наводнена!

Разположение

Устройството трябва да се изхвърлят от националните законодателства. Моля, обърнете се към вашия дилър на специалист.
