MANUAL DE USUARIO Aqua Active Magic 10.000 Fiap

Aviso de funcionamiento manual Por favor, lea estas instrucciones antes de usarlo por primera vez y familiarizarse con este dispositivo. Es necesario seguir las instrucciones de seguridad para el uso correcto y seguro. Uso apropiado de acuerdo con la normativa La serie FIAP Aqua Active Magic, en adelante llamado dispositivo, se utiliza para bombear agua del estanque para los filtros, cascadas y arroyos. Require una temperatura del agua entre 8 ° C y +35 ° C y a una tensión de funcionamiento de 230 voltios. El dispositivo es adecuado para el uso en estanques de natación bajo el cumplimiento de las especificaciones del constructor nacional. Empleo no conforme a las regulaciones Este dispositivo puede causar el peligro para los seres humanos si no se utiliza de acuerdo a las regulaciones y cuando es inadecuadamente manipulado. Si este dispositivo es usado incorrectamente no habrá ninguna garantía por nuestra parte y la licencia de operaciones expirará. CE-Declaración del fabricante Declaramos que es conforme a la Directiva de la CE (89/336/CEE) y la Directiva de baja tensión (73/23/EWG). Las normas armonizadas que figuran a continuación se han aplicado: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, EN 60335- 2-41:1990 / A1 Advertencias de seguridad ¡ Por razones de seguridad no se les permite utilizar este dispositivo, a niños menores de 16 años, personas que no serán capaces de reconocer el peligro y es posible que tampoco están familiarizados con este manual de instrucciones ! Por favor, conserve este manual de instrucciones en un futuro. Entregue el presente manuaI de funcionamiento al próximo titular del dipositivo. Todos los trabajos de este dispositivo tiene que ser realizados segun las instrucciones reflejadas en este manual. La combinación de agua y la electricidad puede causar un grave peligro para el cuerpo y la vida si el dispositivo no está conectado de acuerdo con la normativa o incorrectamente utilizado. ¡Utilice el dispositivo sólo cuando no haya nadie en el agua!. Antes de poner usted la mano en el agua, asegúrese siempre de que los dispositivos de corriente que estan en el agua se encuentran desconectados. Compare los datos eléctricos del suministro de energía con la placa de especificación técnicas sobre el embalaje o sobre el dispositivo. Asegúrese de que el dispositivo está protegido con una corriente residual de accionamiento de protección (FI o CCD), con un máximo de sensibilidad de 30 mA. Conecte este dispositivo sólo a un enchufe instalado segun las instrucciones. ¡Asegúrese de que el enchufe de alimentación y todas las conexiones del cable se encuentran en un ambiente seco! Establecer la conexión de manguera de forma segura para que no se dañe. ¡Utilice sólo en las instalaciones, adaptadores, cables de extensión o mediante contactos protegidos y que sean aptos para el uso en el exterior! ¡No arrastre el dispositivo de arrastre, ni el cable de conexión! No utilice el dispositivo si el cable o la caja está dañada! FIAP Agua Mágica activo: Para evitar el peligro, en caso de daños en la conexión de alimentación del dispositivo, debe ser sustituido por el constructor o el servicio técnico. El dispositivo debe ser anulado si el cable está dañado. Instalaciones eléctricas en el jardín y los estanques de natación tienen que cumplir las regulaciones reglamentarias del constructor nacional e internacional. Nunca abra la carcasa del dispositivo o partes pertinentes no se indica en el manual de instrucciones. Nunca haga ninguna modificación técnica sobre el dispositivo. Utilice únicamente piezas de repuesto y accesorios originales. La reparación debe ser realizada por unFIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 24 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com profesional autorizado. ¡Nunca use el dispositivo sin que corra agua por su interior! ¡Nunca use el dispositivo con otro líquido que no sea agua! ¡Por su propia seguridad póngase en contacto con un distribuidor autorizado cuándo usted tenga cualquier tipo de duda o inconveniente! Conexión eléctrica La conexión eléctrica tiene que ser ejecutada por un profesional autorizado conforme a las directrices de la EVU y VDE. Todas las instalaciones de la bomba tiene que ser realizada por el VDE 0100 parte

702. Todos los datos tiene que estar visibles en la placa de especificación. ¡Desconecte de la

corriente de este dispositivo cuando se este trabajando en él! Puesta en marcha ¡Atención! Nunca utilice el dispositivo sin filtro de canasta o filtro-tamiz y sin que exista agua corriendo a través del mismo! El dispositivo tiene un motor con protección IP X4. El lugar de emplazamiento de la bomba debe de estar seco y ventilado. La bomba debe de ser instalada en un espacio cerrado, debe de estar presente un drenaje de agua. El tamaño del drenaje del fondo depende principalmente del tamaño del estanque, el caudal de circulación pero también sobre la possibilidad de posibles fugas de agua en el sistema de circulación del estanque de agua, La temperature ambiente no debe de exceeder de 40ºC.

Si se instala fuera al intemperie ha de utilizar se siempre una protección contra la lluvia, la cual extenderá la vida útil de su dispositivo.

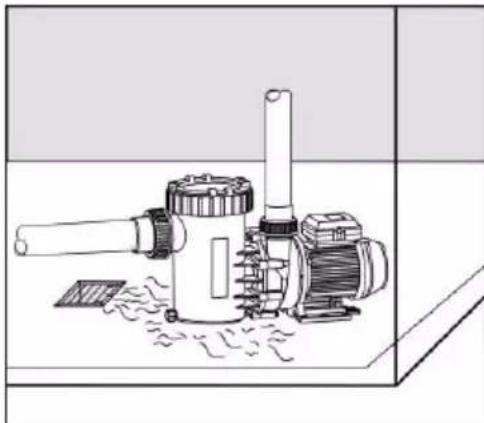

En una habitación cerrada, como por ejemplo un sótano, usted tiene que instalar un desagüe para el agua. En una habitación con un alto grado de humedad se tienen que cuidar de una eficaz circulaciónFIAP Aqua Active Magic

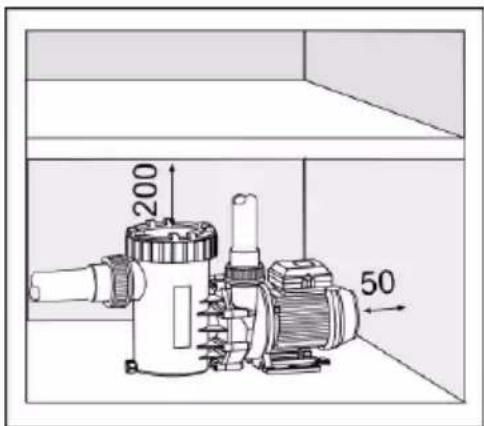

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 25 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com de aire para evitar la condensaciónes. En una habitación pequeña, con poco aire de refrigeración natural, una aireación y desaireacion es necesaria para evitar una mayor temperatura ambiente de +40 ° C. Asegúrese de que el sonido producido por las vibraciones de la estructura del dispositivo no superen los niveles legales del medio ambiente. Durante la instalación asegúrese de que tiene espacio suficiente para desmontar la unidad de motor, por lo menos de 50 mm hacia el motor- ventilador, y al menos 200 mm al alza para la aspiración-tamiz.

Para montar el dispositivo en el basamento use los tornillos, los hilos y clavijas para permitir un desmontaje del motor. Las mangueras de succión y presión tienen que ser montados con potencial cero en el caso bomba. Funciones mecánica e hidráulica El dispositivo debe instalarse en horizontal y en un lugar seco. La bomba puede montarse ya sea bajo el nivel del agua (la función de admisión de entrada máxima 3m) o por encima de ella (la función de succión). La altura de aspiración entre el nivel del agua y la bomba (altura geodésica) no deberá ser superior a 2 m. A lo largo y para pequeñas tuberías ha de reducirse esta altura de aspiración a causa de la resistencia del flujo extremo. Asegúrese de que la manguera de aspiración esté apretada. Solo puede existir baja capacidad de succión de la bomba, si las tuberías no estan ajustadas. También la tapa trasnparente tiene que ser atornillada firmemente. Para reducir el período de succión, que depende del volumen del aire en la tubería de succión, la tubería de aspiración tiene que ser lo más corto posible. La manguera de aspiración debe establecer bajo el nivel del agua. Afloje el anillo roscado de encima del tamiz de succión girando y levantando la tapa transparente. Llene la bomba despacio de agua limpia hasta la conexión de succión.FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 26 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com En primer lugar asegúrese de que la junta esta dentro y rodeando la tapa transparente, poner la tapa transparente sobre la junta y asegúrela con los tornillos de pellizco. De otra manera el dispositivo no marcará su nivel de llenado. Después de un largo período de inactividad o de almacenamiento comprobar que las juntas están en buen estado. Encienda el dispositivo y asegúrese de que las juntas están bien apretadas.

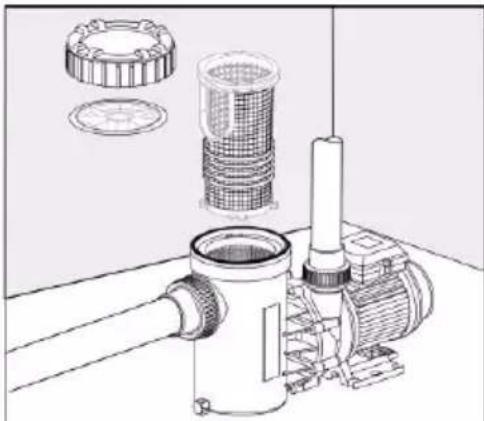

Limpieza y mantenimiento ¡Atención! ¡Antes de la limpieza o mantenimiento, corte siempre la toma de alimentacion! ¡Importante! FIAP Aqua Active Magic: ¡Nunca abra la bomba usted mismo! ¡Si el rotor se bloquea con la suciedad, llame a un experto en electricidad! El tamiz de succión tiene que ser limpiado con regularidad. Un tamiz de succión sucio o llenado de suciedad reduce la capacidad del dispositivo y causa una filtración insuficiente. La bomba bloqueada intentará funcionar y causará daño al motor. En este caso la garantía también expira.

Piezas de desgaste Durante la operatividad de la unidad, el anillo de rodamiento y las juntas son piezas de desgaste y por lo tanto no están cubiertas por la garantía.FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 27 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Almacenamiento e hibernación El dispositivo ha de ser desinstalado cuando hay heladas. Limpielo bien y mire si existe daños en el dispositivo. Vacie por completo el dispositivo de almacenamiento y mantengalo protegido frente a las heladas. También corren peligro frente a las heladas las mangueras. ¡El conector del enchufe nunca debe estar en contacto con el agua! Disposición El dispositivo debe ser dispuesto segun las leyes nacionales. Por favor, pregunte a su distribuidor especializado.FIAP Aqua Active Magic
