Typ produktu	Pompa stawowa
Marka	Fiap
Model	Aqua Active Magic 10.000
Zastosowanie	Pompowanie wody stawowej do filtracji, kaskad i przepływu wody
Temperatura wody	+8°C do +35°C
Zasilanie elektryczne	230 V ~
Stopień ochrony	IPX4
Ochrona różnicowoprądowa	30 mA (zalecane)
Maksymalna wysokość ssania (zasysanie)	2 m
Maksymalna głębokość ssania (grawitacyjna)	2 m poniżej poziomu wody
Konserwacja	Odłączyć od zasilania przed jakąkolwiek interwencją; naprawy powierzyć profesjonaliście
Czyszczenie	Kosz filtrujący regularnie czyścić
Części eksploatacyjne	Wałek, wirnik, łożyska, uszczelki (nieobjęte gwarancją)
Przechowywanie	Chronić przed mrozem, całkowicie opróżnić urządzenie
Bezpieczeństwo	Nie używać bez wody; nie podnosić za kabel; instalacja przez profesjonalistę
Recykling	Przestrzegać lokalnych przepisów

Często zadawane pytania - Aqua Active Magic 10.000 Fiap

Jak zainstalować pompę Aqua Active Magic 10.000?

Umieść pompę poziomo na suchym podłożu, poniżej poziomu wody (grawitacyjnie, maks. 2 m) lub powyżej (ssanie, maksymalna wysokość 2 m). Upewnij się, że węże ssący i tłoczny są szczelne, a przezroczysta pokrywa jest dobrze przykręcona z pierścieniem uszczelniającym. Instalacja elektryczna musi być wykonana przez profesjonalistę z wyłącznikiem różnicowoprądowym 30 mA.

Jak odpowietrzyć pompę?

Odkręć przezroczystą pokrywę kosza ssącego, napełnij kosz czystą wodą do poziomu wlotu węża ssącego, a następnie zamknij pokrywę, sprawdzając obecność pierścienia uszczelniającego. Następnie włącz pompę.

Co zrobić, jeśli pompa nie uruchamia się?

Sprawdź najpierw zasilanie elektryczne i czy wyłącznik różnicowoprądowy nie zadziałał. Upewnij się, że kosz filtrujący nie jest zatkany, a pompa jest odpowietrzona (wypełniona wodą). Jeśli wirnik jest zablokowany, nie demontuj pompy samodzielnie – wezwij profesjonalnego elektryka.

Jak wyczyścić kosz filtrujący?

Odłącz pompę, odkręć przezroczystą pokrywę, wyjmij kosz filtrujący i umyj go czystą wodą. Włóż z powrotem i zamknij pokrywę, sprawdzając szczelność uszczelki.

Czy pompa może pracować poza wodą?

Nie, nigdy nie używaj pompy na sucho. Zawsze musi być odpowietrzona z wodą przepływającą przez pompę. Praca na sucho uszkadza silnik.

Jaka jest maksymalna dopuszczalna temperatura wody?

Temperatura wody musi wynosić od +8°C do +35°C. Powyżej tego zakresu pompa może ulec uszkodzeniu.

Jak przechowywać pompę zimą?

Zdemontuj, wyczyść i całkowicie opróżnij pompę. Przechowuj ją w miejscu zabezpieczonym przed mrozem. Usuń wszelkie węże uszkodzone przez mróz. Wtyczka nie może być zanurzona.

Jakie są części eksploatacyjne i kiedy je wymieniać?

Części ruchome (wałek + wirnik), łożyska i uszczelki są uznawane za części eksploatacyjne. Nie są objęte gwarancją i należy je wymieniać w przypadku zużycia. Zleć ich wymianę profesjonaliście.

Czy pompa nadaje się do wody morskiej?

Nie, ta pompa jest przeznaczona wyłącznie do wody słodkiej. Nie używaj jej z wodą morską ani innymi płynami.

Jak uniknąć uszkodzeń spowodowanych mrozem?

Odłącz i całkowicie opróżnij pompę przed zimą. Przechowuj ją w pomieszczeniu zabezpieczonym przed mrozem. Zamarznięta woda wewnątrz pompy może spowodować nieodwracalne pęknięcia.

INSTRUKCJA OBSŁUGI Aqua Active Magic 10.000 Fiap

Wskazówki do niniejszej instrukcji użytkowania

Przed pierwszym użyciem należy przeczytać instrukcję obsługi i zapoznać się z urządzeniem. W celu zapewnienia prawidłowego i bezpiecznego użytkowania należy bezwzględnie przestrzegać zaleceń bezpieczeństwa.

Zastosowanie zgodne z przeznaczeniem

Pompa FIAP Aqua Active Magic, w dalszej części zwana urządzeniem, została wykonany wyłącznie do pompowania zwykłej wody stawowej do filtrów, wodospadów i strumyków i należy ją użytkować przy temperatu wody między 4°C a +35°C i napięciu znamionowym 230 V.

Urządzenie jest odpowiednie do pracy w stawach do pływania i kąpielowych przy przestrzeganiu krajowych przepisów wykonawczych.

Zastosowanie niezgodne z przeznaczeniem

W przypadku stosowania urządzenia w sposób niezgodny z przeznaczeniem oraz nieprawidłowego obchodzenia się z nim, niniejsze urządzenie może stanowić niebezpieczeństwo dla ludzi. W przypadku stosowania niezgodnego z przeznaczeniem wygasa nasza odpowiedzialność oraz ogólne zezwolenie na eksploatację.

Deklaracja zgodności producenta CE

Deklarujemy zgodność w rozumieniu Dyrektywy WE Ustawa o Kompatybilności Elektromagnetycznej (89/336/EWG) oraz Dyrektywy Niskonapięciowej (73/23/EWG). Zastosowano następujące normy zharmonizowane: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN50081-1-2, EN50082-1-2, EN60335-2-41:1990/A1

Zalecenia bezpieczeństwa

Ze względów bezpieczeństwa urządzenia tego nie mogą użytkować dzieci i młodzież do 16 roku życia oraz osoby, które nie są w stanie rozpoznać ewentualnych zagrożeń lub też nie są zapoznane z niniejszą instrukcją użytkowania!

Niniejszą instrukcję użytkowania należy starannie przechowywać! W przypadku zmiany właściciela wraz z urządzeniem należy przekazać instrukcję użytkowania. Wszystkie prace wykonywane na tym urządzeniu mogą być wykonywane wyłącznie zgodnie z niniejszą instrukcją.

Kombinacja wody i prądu elektrycznego może w przypadku nieprzepisowego podłączenia lub niewłaściwego obchodzenia się, spowodować poważne szkody na zdrowiu a nawet życiu osób. Nie wolno używać urządzenia, jeżeli w wodzie znajdują się ludzie! Zanim sięgniesz do wody, należy zawsze odłączyć od gniazdek wszystkie znajdujące się w wodzie urządzenia. Porównaj dane dla zasilania elektrycznego z tabliczką znamionową na opakowaniu lub na urządzeniu. Należy się upewnić, że urządzenie zabezpieczone jest wyłącznikiem różnicowoprådowym o natężeniu znamionowym nie większym niż 30 mA. Urządzenie można podłączać tylko do przepisowo zainstalowanego gniazda wtykowego. Zarówno wtyczka jak i wszystkie miejsca podłączeń muszą być suche! Przewód przyłączeniowy powinien być ułożony w sposób chroniący go przed wszelkimi uszkodzeniami. Urządzenia nie wolno nigdy nosić lub ciągnąć za przewód przyłączeniowy. Przy uszkodzonym kablu lub obudowie nie wolno użytkować urządzenia! FIAP Aqua Active Magic: jeżeli uszkodzony jest przyłączeniowy przewód sieciowy urządzenia, to w celu uniknięcia zagrożeń musi on zostać wymieniony przez producenta lub jego serwis. W przypadku uszkodzenia przewodu urządzenie należy zutylizować. Instalacje elektryczne przy stawach ogrodowych muszą być zgodne z międzynarodowymi i krajowymi przepisami wykonawczymi. Nigdy nie należy otwierać obudowy urządzenia lub jego komponentów, jeżeli w instrukcji użytkowania nie zostało to w wyraźny sposób

omówione. Nigdy nie wolno wprowadzać zmian technicznych na urządzeniu. Stosować tylko oryginalne części zamienne i osprzęt. Naprawy powinny być wykonywane tylko przez autoryzowane placówki serwisowe. Nigdy nie należy używać urządzenia bez przepływu wody! Nigdy nie wolno pompować innych cieczy niż woda. W przypadku pytań i problemów, należy dla własnego bezpieczeństwa zgłosić się do wykwalifikowanego elektryka!

Przyłącze elektryczne

Przyłącze elektryczne zgodne z EVU i VDE może zostać wykonane wyłącznie przez autoryzowanego specjalistę. Dla wszystkich instalacji obowiązuje VDE 0100 część 702. Wszelkie dane wydajnościowe znajdują się na tabliczce znamionowej. Wszystkie prace na urządzeniu wykonywać po odłączeniu go od prądu!

Uruchomienie

Uwaga! Urządzenia nie wolno użytkować bez smoka ssawnego lub sita filtracyjnego i bez przepływu wody!

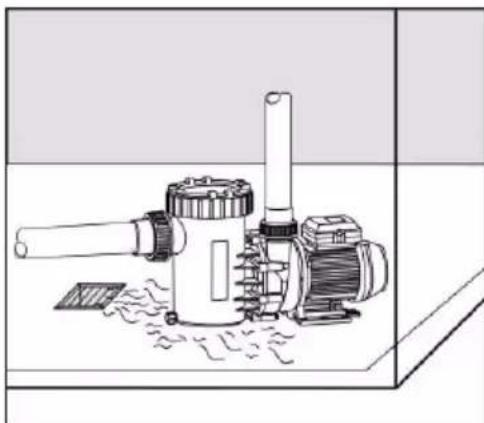

Urządzenie jest wyposażone w silnik o stopniu ochrony IP X4. Miejsce ustawienia pompy musi być suche i dobrze przewietrzone. Jeżeli pompa ma zostać ustawiona w pomieszczeniu zamkniętym pomieszczenie musi mieć odpływ wody. Wielkość odpływu podłogowego zależy od wielkości basenu, strumienia obiegu wody jak i możliwych wycieków w systemie obiegu wody. Temperatura otoczenia nie może przekraczać 40 °C.

W przypadku instalacji pod gołym niebem należy zawsze przewidzieć wykonanie prostej osłony przed deszczem.

Wydłuży to okres użytkowania Waszego urządzenia. W pomieszczeniu zamkniętym, np. w piwnicy, bezwzględ musi znajdować się odpływ wody. Jeżeli urządzenie będzie ustawione w pomieszczeniu mokrym, to należy zapewnić skuteczną wentylację nawiewną i wywiewną tak, aby nie tworzyły się skropliny. W mniejszych pomieszczeniach sanitarnych naturalne chłodzenie powietrza może być na tyle niewielkie, że również tutaj będą konieczna wentylacja nawiewna i wywiewna tak, aby nie przekroczyć temperatury otoczenia +40°C. Należy zastosować odpowiednie środki, aby uzyskać pewność, że dźwięk materiałowy i powietrzny nie będą stanowiły niedozwolonego obciążenia dla otoczenia.

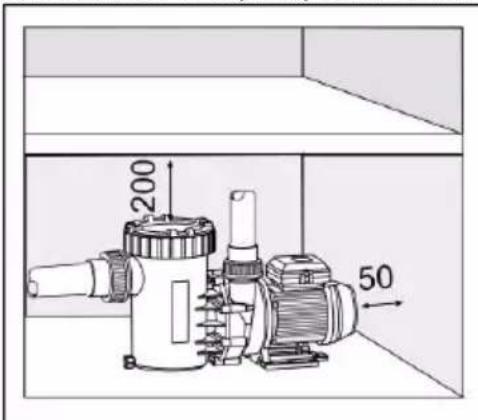

Przy instalacji należy pamiętać o zarezerwowaniu odpowiednio dużej ilości miejsca, aby można było rozbudow jednostkę silnikową w kierunku wentylatora silnika o co najmniej 50 mm oraz kosz ssawny ku górze o co najmniej

200 mm.

200 50

Do mocowania urządzenia należy używać wyłącznie śrub, gwintów i kołków rozporowych w fundamencie tak, aby nie blokować rozbudowy jednostki silnikowej. Przewód ssący i tłoczny należy przymocować do korpusu pompy sposób pozbawiony naprężeń.

Działanie mechaniczne i hydrauliczne:

Urządzenie musi być ustawione poziomo i w miejscu suchym. Można je zamontować zarówno poniżej (tryb dopływu max 3m) jak też powyżej (max. 2m) poziomu wody (tryb zasysania). Przy czym wysokość zasysania pomiędzy lustrem wody a pompą (wysokość niwelacyjna) nie może przekraczać 2m. Przy dłuższych i/lub niedowymiarowanych przewodach rurowych następuje znaczne zmniejszenie wysokości zasysania na skutek oporów przepływu w przewodzie ssącym.

Należy zwrócić uwagę na szczelność przewodu ssącego, ponieważ przy nieszczelnym przewodzie ssącym pompa zasysa słabo lub wcale.

Należy również szczelnie przykręcić przezroczystą pokrywę. Przewód ssący urządzenia powinien być możliwe najkrótszy. Na skutek tego skraca się czas zasysania, który jest zależny od objętości powietrza w przewodzie ssącym. W miarę możliwości przewód ssący powinien być ułożony poniżej poziomu wody.

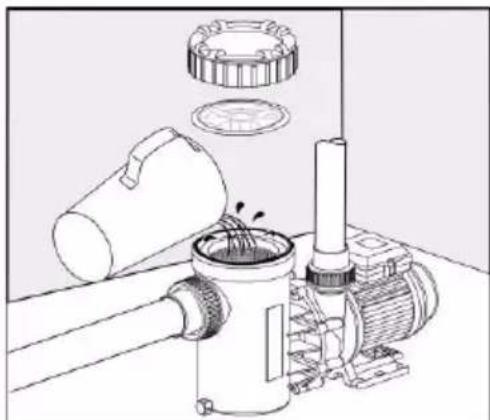

Obracając odkręcić gwintowany pierścień nad koszem ssawnym i podnieść przezroczystą pokrywę. Powoli napełnić pompę czystą woda do wysokości przyłącza ssącego.

Nasadzić przezroczystą pokrywę przy czym zwrócić uwagę, aby okrągły pierścień uszczelniający znajdował się przy przezroczystej pokrywie. Następnie przezroczystą pokrywę zamocować za pomocą śrub kontrujących. W przeciwnym razie urządzenie nie będzie zasysać z pełną mocą lub też wcale.

Przed uruchomieniem urządzenia po dłuższym czasie przestoju lub magazynowania należy skontrolować łatwość poruszania się wimika. Po uruchomieniu zwrócić uwagę na szczelność uszczelnienia pierścieniem ślizgowym.

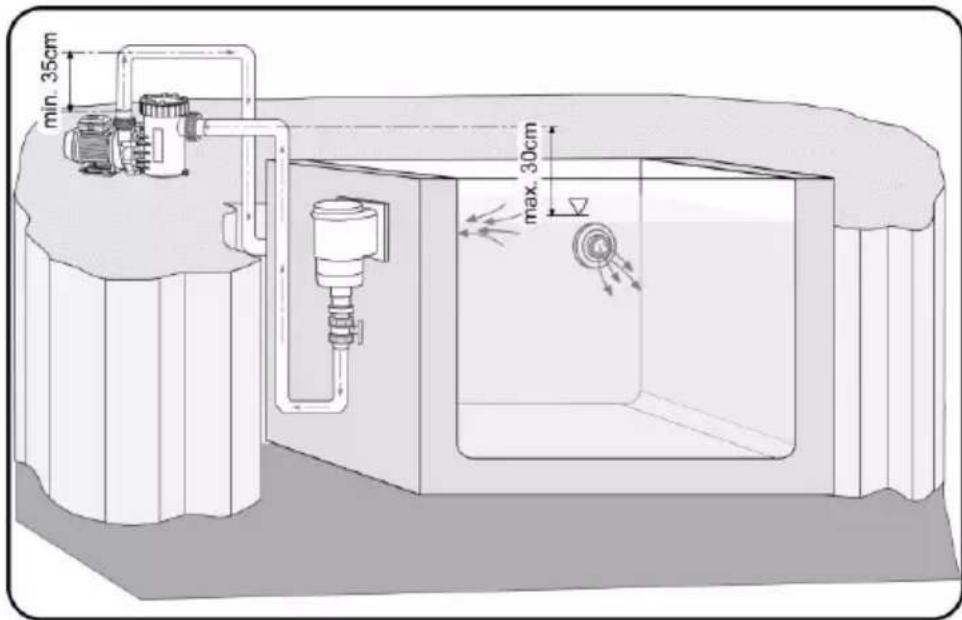

min. 35cm max. 30cm

Czyszczenie i konserwacja

Uwaga! Przed czynnościami związanymi z czyszczeniem oraz pracami konserwacyjnymi należy zawsze wyjąć wtyczkę z gniazda sieciowego!

Ważne! FIAP Aqua Active Magic: w żadnym razie nie otwieraj pompy samodzielnie! Jeżeli wirnik jest zablokowany na skutek zanieczyszczenia, należy zwrócić się do wykwalifikowanego elektryka!

Kosz ssawny musi być regularnie czyszczony, ponieważ w przypadku zanieczyszczonego lub pełnego kosza ssawnego wydajność pompy spada i nie następuje wystarczająca filtracja. Na skutek tego dochodzi do wielokrotnego załączania i wyłączania zablokowanej pompy, co może doprowadzić do uszkodzenia silnika. W takim przypadku gwarancja wygasa.

Wirnik, łożyska, uszczelnienia pierścieniem ślizgowym są częściami zużywalnymi i nie podlegają gwarancji.

Przechowywanie/zimowanie

Podczas mrozów urządzenie należy zdemontować. Należy je gruntowne wyczyścić, sprawdzić pod kątem uszkodzeń i przechowywać całkowicie opróżnione i nie narażone na przemarzanie. Należy również opróżnić przewody ssące, które narażone są na działania mrozu.

Nie wolno zalać wtyczki urządzenia!

Usuwanie odpadów

Urządzenie należy zutylizować zgodnie z przepisami ustaw krajowych. Zapytaj swojego sprzedawcę.
