Aqua Active Magic 10.000 - čerpadlo Fiap - Bezplatný návod k obsluze

Typ produktu	Jezírkové čerpadlo
Značka	Fiap
Model	Aqua Active Magic 10.000
Použití	Čerpání jezírkové vody pro filtraci, vodopády a vodní proud
Teplota vody	+8°C až +35°C
Elektrické napájení	230 V ~
Stupeň krytí	IPX4
Diferenciální ochrana	30 mA doporučeno
Maximální manometrická výška (sání)	2 m
Maximální sací hloubka (gravitační)	2 m pod hladinou vody
Údržba	Před jakýmkoli zásahem odpojit; opravy svěřte odborníkovi
Čištění	Filtrační koš pravidelně čistit
Spotřební díly	Hřídel, turbína, ložiska, těsnění (nejsou kryty zárukou)
Skladování	Chránit před mrazem, zcela vyprázdnit zařízení
Bezpečnost	Nepoužívat bez vody; nezvedat za kabel; instalace odborníkem
Recyklace	Dodržujte místní předpisy

Často kladené otázky - Aqua Active Magic 10.000 Fiap

Jak nainstalovat čerpadlo Aqua Active Magic 10.000?

Umístěte čerpadlo vodorovně na suchý podklad, buď pod úroveň vody (gravitační, max. 2 m), nebo nad ni (sání, max. výška 2 m). Ujistěte se, že sací a výtlačné hadice jsou těsné a že průhledný kryt je dobře zašroubován s O-kroužkem. Elektrickou instalaci musí provést odborník s proudovým chráničem 30 mA.

Jak čerpadlo naplnit vodou?

Odšroubujte průhledný kryt sacího koše, naplňte koš čistou vodou až po úroveň přívodu sací hadice, poté kryt uzavřete a zkontrolujte přítomnost O-kroužku. Poté čerpadlo zapněte.

Co dělat, když čerpadlo nespouští?

Nejprve zkontrolujte elektrické napájení a zda nevypnul proudový chránič. Ujistěte se, že filtrační koš není ucpaný a že čerpadlo je naplněno vodou. Pokud je rotor zablokovaný, čerpadlo sami nerozebírejte: obraťte se na profesionálního elektrikáře.

Jak vyčistit filtrační koš?

Odpojte čerpadlo, odšroubujte průhledný kryt, vyjměte filtrační koš a vyčistěte jej čistou vodou. Vložte zpět a uzavřete kryt, přičemž zkontrolujte těsnost těsnění.

Může čerpadlo pracovat mimo vodu?

Ne, čerpadlo nikdy nepoužívejte nasucho. Musí být vždy naplněno vodou, která protéká čerpadlem. Chod nasucho poškozuje motor.

Jaká je maximální povolená teplota vody?

Teplota vody musí být mezi +8°C a +35°C. Při překročení hrozí poškození čerpadla.

Jak čerpadlo skladovat v zimě?

Demontujte, vyčistěte a zcela vyprázdněte čerpadlo. Skladujte jej v prostředí bez mrazu. Odstraňte všechny hadice poškozené mrazem. Zásuvka nikdy nesmí být ponořena.

Jaké jsou spotřební díly a kdy je vyměnit?

Pohyblivé části (hřídel + turbína), ložiska a těsnění jsou považovány za spotřební díly. Nejsou kryty zárukou a musí být vyměněny při opotřebení. Pro jejich výměnu se obraťte na odborníka.

Je čerpadlo vhodné pro mořskou vodu?

Ne, toto čerpadlo je určeno pouze pro sladkou vodu. Nepoužívejte jej s mořskou vodou ani s žádnou jinou kapalinou.

Jak předejít poškození mrazem?

Před zimou čerpadlo odpojte a zcela vyprázdněte. Skladujte jej v místnosti bez mrazu. Zamrzlá voda uvnitř čerpadla může způsobit neopravitelné praskliny.

NÁVOD K OBSLUZE Aqua Active Magic 10.000 Fiap

Před prvním použití si důkladně přečtěte návod k použití. Vždy dodržujte bezpečnostní pokyny pro správné a bezpečné používání.

Správné použití (Použití v souladu s návodem použití)

Řada FIAP Aqua Active Magic, dále jen přístroj, je určen pro čerpání jezírkové vody do čerpadel, potůčků a vodopádů. Provozní teplota vody je + 8 °C až 35 °C a síťové napětí 230 voltů. V souladu s vnitrostátními předpisy konstruktérů je přístroj vhodný pro použití v koupacích bazénech.

Nesprávné použití (Použití, které není v souladu s návodem použití)

V případě porušení bezpečnostních předpisů, příp. nesprávné manipulaci,... může být tento přístroj zdrojem nebezpečí. V případě nesprávného použití zaniká záruka a provozní licence.

CE – prohlášení výrobce

V souladu se směrnicí EC (89/336/EWG) a nízkonapěťovou směrnicí 73/23/EWG. Byly použity níže uvedené harmonizované normy. EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, EN 60335-2-41:1990/A1.

Bezpečnostní upozornění

Z bezpečnostních důvodů, děti mladší 16 let a osoby, které nejsou schopny rozpoznat případné nebezpečí, a které nejsou obeznámeni s tímto návodem k použití, nesmí tento přístroj používat!

Uschovejte prosím tento návod k použití na bezpečném místě! V případě změny majitele tohoto přístroj předejte i návod k použití. Veškeré manipulace/činnosti lze provádět pouze v souladu s tímto návodem použití.

V případě nesprávné manipulace nebo nesprávného připojení přístroje, dále pak v kombinaci vody a elektrické energie, může být přístroj zdrojem vážného nebezpečí života.

Provozujte přístroj jen tehdy, nezdržují-li se ve vodě žádné osoby! Dříve než sáhnete do vody, vždy vytáhněte vidlice všech přístrojů, které jsou ve vodě, ze zásuvky. Porovnejte elektrické údaje napájení s typovým štítkem na obalu, resp. na přístroji. Zajistěte, aby byl přístroj jištěn přes ochranné zařízení svodového proudu s konstrukčním svodovým proudem ne více než 30mA. Provozujte přístroj jen v zásuvce, instalované podle předpisů. Udržujte vidlici a všechna připojovací místa v suchu! Ved'te připojovací vedení chráněné tak, aby nedošlo k jeho poškození. Používejte jen kabely, instalace, adaptéry, prodlužovaní vedení s ochranným kontaktem, schválené pro venkovní použití. Nenoste nebo netahejte přístroj za přívodní kabel! V případě poškození kabelu nebo krytu se nesmí přístroj dále provozovat! Přívodní síťové vedení tohoto přístroje nelze vyměnit. Při poškození přívodního kabelu se přístroj nesmí provozovat. FIAP Aqua Magic: Pokud je poškozen přívodní kabel musí být nahrazen výrobcem nebo jeho autorizovaným servisem.

Elektrické instalace na zahradních rybníčcích musí odpovídat mezinárodním a národním ustanovením pro zřizovatele. Neotevírejte nikdy kryt přístroje nebo části příslušenství, pokud to není výslovně uvedeno v pokynech Návodu k použití.

Nikdy neprovádějte technické změny na přístroji. Používejte pouze originální náhradní díly a příslušenství. Opravy ponechte pouze na autorizované servisní oddělení. Nikdy nefiltrujte jiné kapaliny než vodu!

V případě dotazů či problému, se obrat'te v rámci vlastní bezpečnosti, na profesionály!

Přípojka elektrické energie

Elektrické připojení musí být provedena autorizovaným odborným technikem dle platných směrnic

EVU a VDE. Všechny instalace čerpadla musí být provedeny dle směrnice VDE 0100 část 702.

Technická data čerpadla jsou uvedena na typovém štítku. Před manipulací s přístrojem vždy vypněte z elektrické sítě.

Uvedení do provozu

Upozornění ! Nikdy přístroj neprovozujte bez filtračního síta a bez průtoku vody.

Přístroj je vybaven motorem s ochrannou kategorie IP X4. Čerpadlo musí být umístěno na suchém a dobře větraném místě. V případě instalace čerpadla do uzavřeného prostoru je nutný spodní odpad. Velikost vpustí závisí především na velikosti bazénu, cirkulaci průtoku, ale také na možnosti případné netěsnosti bazénové vody v cirkulačním systému. Okolní teplota nesmí překročit 40 ° C.

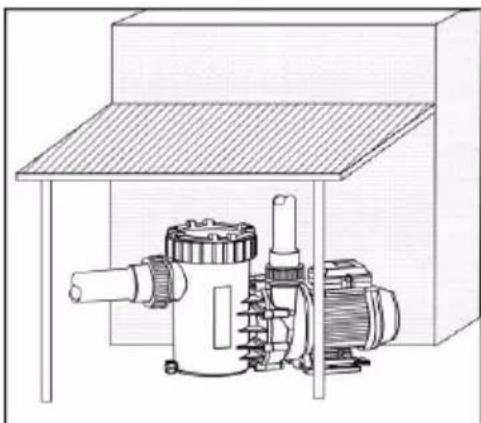

Při instalaci na volném venkovním prostoru vždy používejte ochranu proti dešti a povětrnostními podmínkami, což zvýši životnost tohoto přístroje.

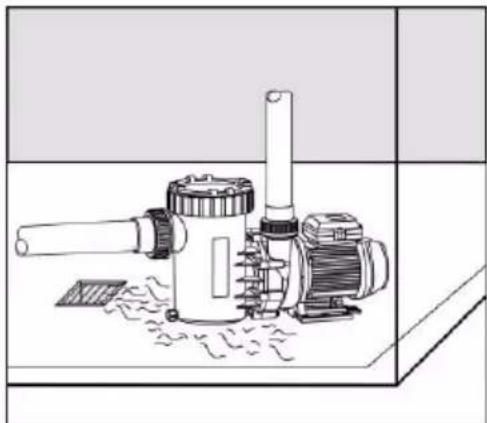

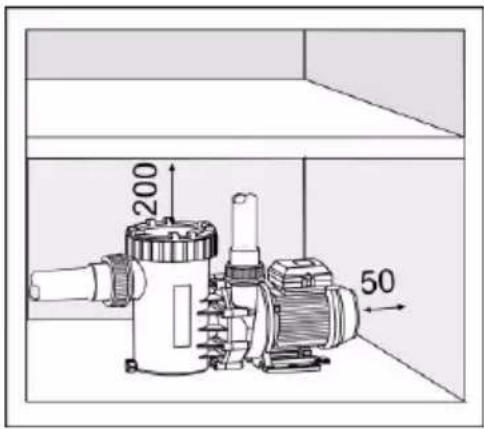

V uzavřením prostoru př. suterén, sklep musíte instalovat odpadní systém . V místnosti s vysokou vlhkostí musíte zajistit účinnou cirkulaci vzduchu, aby nedocházelo ke kondenzaci. V malých prostorech s malou přirozenou cirkulací vzduchu, je potřeba zajistit maximální teplotu vzduchu + 40°C. Ujistěte se, že provozem čerpadla nepřekročíte zvukové limity v dané oblasti. Před samotnou instalací se ujistěte, že máte dostatek prostoru pro manipulaci s přistrojem a to minimálně 50 mm směrem k rotoru ventilátoru a minimálně 200 mm nad filtračním košem.

200 50

Pro ukotvení přístroje používejte pouze spojovací materiály, které umožňují pozdější demontáž. Sací a tlakové hadice musí být připojeny k čerpadlu s nulovým potenciálem.

Mechanické a hydraulické funkce

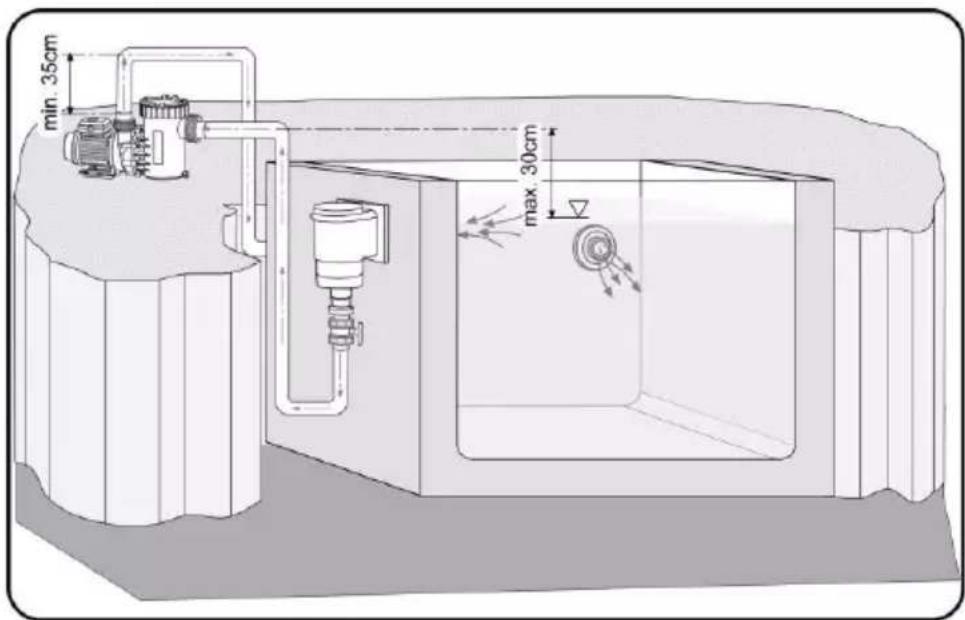

Přístroj musí být umístěn horizontálně na suchém místě. Čerpadlo lez namontovat pod úroveň vodní hladiny (max. 3m) nebo nad ní(sací funkce). Rozdíl čerpadla a hladiny nesmí být vyšší než 2m. Příliš dlouhé nebo úzké potrubí je důvodem snížení výkonu čerpadla.

Ujistěte se, že sací hadice jsou utěsněny . Netěsnost sacího potrubí způsobí snížení sacího výkonu, případně jeho nefunkčnost.

Víko filtračního koše musí být pevně dotaženo. Sací potrubí přístroje by měla být co nejkratší. Sací hadice by měly být umístěny pod úrovní hladiny vody.

Otočením průhledného víka sacího koše otevřete sací koš. Pomalu zavodněte sací koš čistou vodou. Přesvědčte se o plné funkčnosti těsnění průhledného víka.

Víko uzavřete a zabezpečte pojistnými šrouby. V opačném případě bude snížen plný výkon čerpadla. Po delší době výpadku nebo skladování zkontrolujte lehký chod rotoru. Zapněte přístroj a zkontrolujte těsnost rozvodů.

min. 35cm max. 30cm

Čištění a údržba

Pozor! Před manipulací s čerpadlem vždy vytáhněte vidlici ze zásuvky!

Důležité! FIAP Aqua Active Magic: Nikdy neotvírejte čerpadlo sami! Je-li rotor blokován nečistotou přizvěte si odborníka.

Filtrační síto sacího koše předfiltru musí být pravidelně čištěno. Znečištěné filtrační síto snižuje výkonnost a způsobuje nedostatečnou filtraci. Zablokované čerpadlo se bude samo zapínat a vypínat, což může způsobit poškození motoru. V tomto případě záruka zaniká.

Na pohyblivé části čerpadla( ložiska, těsnění, rotor, ...) se záruka nevztahuje.

Uložení/Přezimování

Při snížení venkovní teploty pod +5°C, přístroj demontujte, důkladně vyčistěte, zkontrolujte jeho případné poškození. Uložte na nezámrzné místo. Dbejte i na vypuštění vody z hadic, předejdete poškození mrazem. Vidlice přístroje nesmí být nikdy zaplavena.

Likvidace

Přístroj se musí likvidovat dle platných národních zákonných ustanovení. Informujte se u Vašeho odborného prodejce.
