NÁVOD K OBSLUZE Aqua Active Magic 23.000 Fiap

Návod k použití Před prvním použití si důkladně přečtěte návod k použití. Vždy dodržujte bezpečnostní pokyny pro správné a bezpečné používání. Správné použití (Použití v souladu s návodem použití) Řada FIAP Aqua Active Magic, dále jen přístroj, je určen pro čerpání jezírkové vody do čerpadel, potůčků a vodopádů. Provozní teplota vody je + 8 °C až 35 °C a síťové napětí 230 voltů . V souladu s vnitrostátními předpisy konstruktérů je přístroj vhodný pro použití v koupacích bazénech. Nesprávné použití (Použití, které není v souladu s návodem použití) V případě porušení bezpečnostních předpisů, příp. nesprávné manipulaci,… může být tento přístroj zdrojem nebezpečí. V případě nesprávného použití zaniká záruka a provozní licence. CE – prohlášení výrobce V souladu se směrnicí EC (89/336/EWG) a nízkonapěťovou směrnicí 73/23/EWG. Byly použity níže uvedené harmonizované normy. EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, EN 60335-2-41:1990/A1. Bezpečnostní upozornění Z bezpečnostních důvodů, děti mladší 16 let a osoby, které nejsou schopny rozpoznat případné nebezpečí, a které nejsou obeznámeni s tímto návodem k použití, nesmí tento přístroj používat! Uschovejte prosím tento návod k použití na bezpečném místě! V případě změny majitele tohoto přístroj předejte i návod k použití. Veškeré manipulace/činnosti lze provádět pouze v souladu s tímto návodem použití. V případě nesprávné manipulace nebo nesprávného připojení přístroje, dále pak v kombinaci vody a elektrické energie, může být přístroj zdrojem vážného nebezpečí života. Provozujte přístroj jen tehdy, nezdržují-li se ve vodě žádné osoby! Dříve než sáhnete do vody, vždy vytáhněte vidlice všech přístrojů, které jsou ve vodě, ze zásuvky. Porovnejte elektrické údaje napájení s typovým štítkem na obalu, resp. na přístroji. Zajistěte, aby byl přístroj jištěn přes ochranné zařízení svodového proudu s konstrukčním svodovým proudem ne více než 30mA. Provozujte přístroj jen v zásuvce, instalované podle předpisů. Udržujte vidlici a všechna připojovací místa v suchu! Veďte připojovací vedení chráněné tak, aby nedošlo k jeho poškození. Používejte jen kabely, instalace, adaptéry, prodlužovaní vedení s ochranným kontaktem, schválené pro venkovní použití. Nenoste nebo netahejte přístroj za přívodní kabel! V případě poškození kabelu nebo krytu se nesmí přístroj dále provozovat! Přívodní síťové vedení tohoto přístroje nelze vyměnit. Při poškození přívodního kabelu se přístroj nesmí provozovat. FIAP Aqua Magic: Pokud je poškozen přívodní kabel musí být nahrazen výrobcem nebo jeho autorizovaným servisem. Elektrické instalace na zahradních rybníčcích musí odpovídat mezinárodním a národním ustanovením pro zřizovatele. Neotevírejte nikdy kryt přístroje nebo části příslušenství, pokud to není výslovně uvedeno v pokynech Návodu k použití. Nikdy neprovádějte technické změny na přístroji. Používejte pouze originální náhradní díly a příslušenství. Opravy ponechte pouze na autorizované servisní oddělení. Nikdy nefiltrujte jiné kapaliny než vodu! V případě dotazů či problému, se obraťte v rámci vlastní bezpečnosti, na profesionály!FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 66 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Přípojka elektrické energie Elektrické připojení musí být provedena autorizovaným odborným technikem dle platných směrnic EVU a VDE. Všechny instalace čerpadla musí být provedeny dle směrnice VDE 0100 část 702. Technická data čerpadla jsou uvedena na typovém štítku. Před manipulací s přístrojem vždy vypněte z elektrické sítě. Uvedení do provozu Upozornění ! Nikdy přístroj neprovozujte bez filtračního síta a bez průtoku vody. Přístroj je vybaven motorem s ochrannou kategorie IP X4. Čerpadlo musí být umístěno na suchém a dobře větraném místě. V případě instalace čerpadla do uzavřeného prostoru je nutný spodní odpad. Velikost vpustí závisí především na velikosti bazénu, cirkulaci průtoku, ale také na možnosti případné netěsnosti bazénové vody v cirkulačním systému. Okolní teplota nesmí překročit 40 ° C.

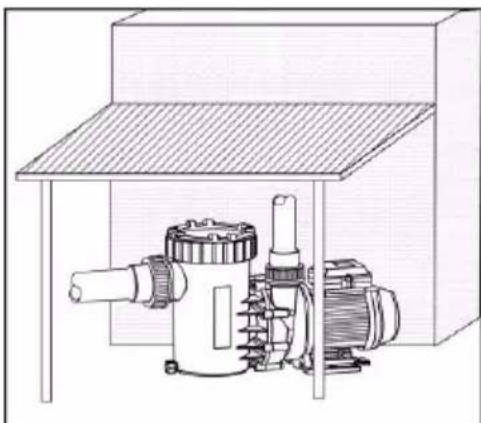

Při instalaci na volném venkovním prostoru vždy používejte ochranu proti dešti a povětrnostními podmínkami, což zvýši životnost tohoto přístroje.

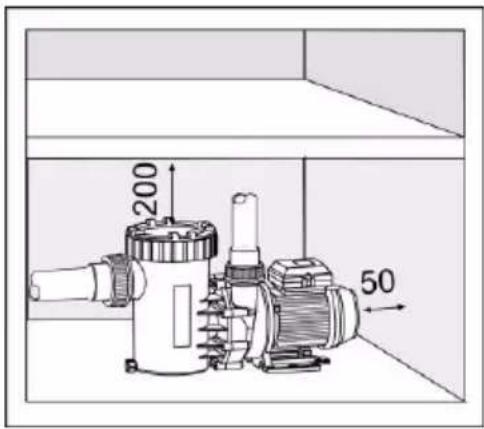

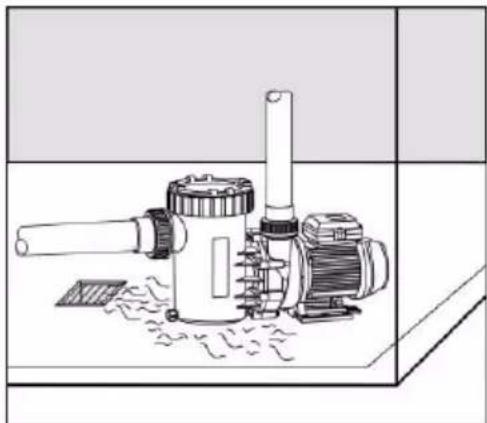

V uzavřením prostoru př. suterén, sklep musíte instalovat odpadní systém . V místnosti s vysokou vlhkostí musíte zajistit účinnou cirkulaci vzduchu, aby nedocházelo ke kondenzaci. V malých prostorech s malou přirozenou cirkulací vzduchu, je potřeba zajistit maximální teplotu vzduchu + 40°C. Ujistěte se, že provozem čerpadla nepřekročíte zvukové limity v dané oblasti. Před samotnou instalací se ujistěte, že máte dostatek prostoru pro manipulaci s přistrojem a to minimálně 50 mm směrem k rotoru ventilátoru a minimálně 200 mm nad filtračním košem.FIAP Aqua Active Magic

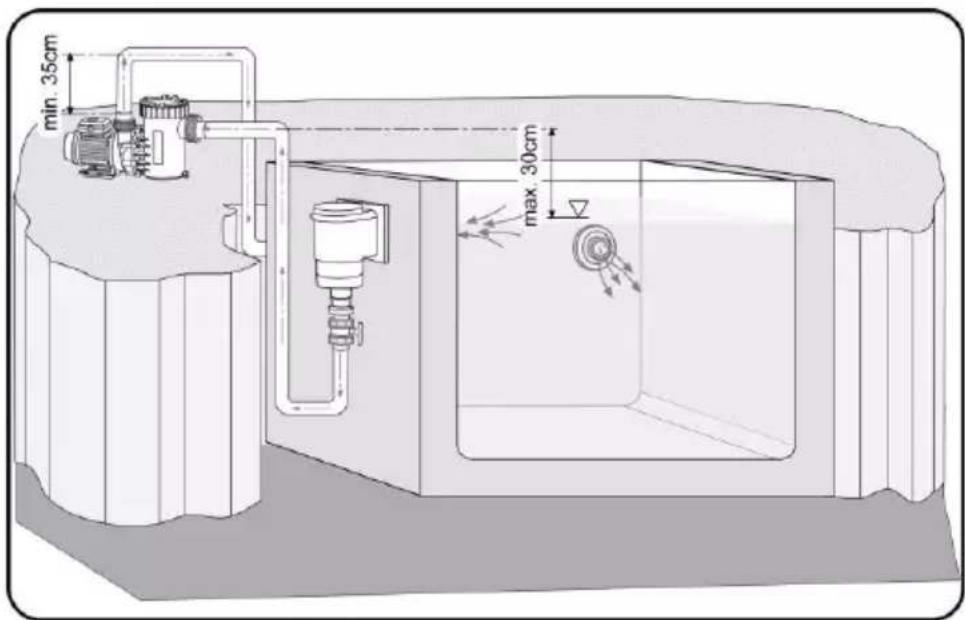

Pro ukotvení přístroje používejte pouze spojovací materiály, které umožňují pozdější demontáž. Sací a tlakové hadice musí být připojeny k čerpadlu s nulovým potenciálem. Mechanické a hydraulické funkce Přístroj musí být umístěn horizontálně na suchém místě. Čerpadlo lez namontovat pod úroveň vodní hladiny (max. 3m) nebo nad ní(sací funkce). Rozdíl čerpadla a hladiny nesmí být vyšší než 2m. Příliš dlouhé nebo úzké potrubí je důvodem snížení výkonu čerpadla. Ujistěte se, že sací hadice jsou utěsněny . Netěsnost sacího potrubí způsobí snížení sacího výkonu, případně jeho nefunkčnost. Víko filtračního koše musí být pevně dotaženo. Sací potrubí přístroje by měla být co nejkratší. Sací hadice by měly být umístěny pod úrovní hladiny vody. Otočením průhledného víka sacího koše otevřete sací koš. Pomalu zavodněte sací koš čistou vodou. Přesvědčte se o plné funkčnosti těsnění průhledného víka.

Víko uzavřete a zabezpečte pojistnými šrouby. V opačném případě bude snížen plný výkon čerpadla. Po delší době výpadku nebo skladování zkontrolujte lehký chod rotoru. Zapněte přístroj a zkontrolujte těsnost rozvodů.FIAP Aqua Active Magic

Čištění a údržba Pozor! Před manipulací s čerpadlem vždy vytáhněte vidlici ze zásuvky! Důležité! FIAP Aqua Active Magic: Nikdy neotvírejte čerpadlo sami! Je-li rotor blokován nečistotou přizvěte si odborníka. Filtrační síto sacího koše předfiltru musí být pravidelně čištěno. Znečištěné filtrační síto snižuje výkonnost a způsobuje nedostatečnou filtraci. Zablokované čerpadlo se bude samo zapínat a vypínat, což může způsobit poškození motoru. V tomto případě záruka zaniká.

Opotřebení dílů Na pohyblivé části čerpadla( ložiska, těsnění, rotor, …) se záruka nevztahuje.FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 69 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Uložení/Přezimování Při snížení venkovní teploty pod +5°C, přístroj demontujte, důkladně vyčistěte, zkontrolujte jeho případné poškození. Uložte na nezámrzné místo. Dbejte i na vypuštění vody z hadic, předejdete poškození mrazem. Vidlice přístroje nesmí být nikdy zaplavena. Likvidace Přístroj se musí likvidovat dle platných národních zákonných ustanovení. Informujte se u Vašeho odborného prodejce.FIAP Aqua Active Magic
