MANUALE UTENTE Aqua Active Magic 23.000 Fiap

Avviso per istruzioni per l'uso

Si prega di leggere le istruzioni prima del primo utilizzo e fare la conoscenza con questo dispositivo. E 'necessario seguire le istruzioni di sicurezza per l'uso corretto e sicuro.

Uso corretto in conformità con le normative

La serie FIAP Aqua attivo Magia, più avanti denominato dispositivo, è solo per pompare acqua di stagno per i filtri, cascate e ruscelli. Una temperatura dell'acqua tra +8 ° C a +35 ° C e una tensione di esercizio di 230 Volt è necessario.

Il dispositivo è adatto per l'uso in piscine stagni sotto la conformità alle specifiche del costruttore nazionali.

Utilizzare non in conformità con le normative

Questo dispositivo può causare pericolo per gli esseri umani se non utilizzato in conformità con i regolamenti e quando improprio maneggiato. Se il dispositivo viene utilizzato in modo improprio non ci sarà alcuna garanzia da noi su di essa e la licenza di esercizio scadrà.

Dichiarazione di conformità CE del produttore

Si dichiara che esso è conforme alla direttiva CE (89/336/CEE) e della Direttiva Bassa Tensione (73/23/CEE).

Le norme armonizzate elencate di seguito sono stati applicati:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2,

EN 60335-2-41:1990 / A1

Avvertenze di sicurezza

Fuori dei bambini ragioni di sicurezza, di età inferiore ai 16 anni e le persone che non saranno in grado di riconoscere il pericolo possibile, e che sono anche non hanno familiarità con queste istruzioni, non sono autorizzati a utilizzare questo dispositivo!

Conservare il manuale operativo per references future! Inoltra questo manual operativo al proprietario successivo. Tutti i lavori su questo dispositivo deve essere fatto dalle istruzioni contenute in questo manuale.

La combinazione di acqua e di energia elettrica può causare grave pericolo per la vita del corpo e se il dispositivo non è collegato in conformità con le norme o non correttamente utilizzati. Confrontare i dati elettrici dell'alimentazione elettrica con la piastra specifica sul pacco o sul dispositivo. Assicurarsi che il dispositivo è protetto da un interruttore automatico di-dispositivo di protezione (FI o RCD) con un massimo non operano corrente di 30 mA. Collegare il dispositivo solo ad una presa di corrente installata dalle direzioni. Assicurarsi che la spina di alimentazione e tutti i cavi siano collegati in un ambiente asciutto! Posare il tubo di collegamento-bene protetto che non si danneggia. Utilizzare solo le installazioni, adattatori, prolunghe o cavi di collegamento con un contatto protetto e che sono fatti per uso esterno! Non trasportare o trascinare il dispositivo al cavo di connessione! Non utilizzare l'apparecchio se il cavo o il rivestimento viene danneggiato! FIAP Aqua Attivo Magic: Per evitare il pericolo, in caso di danneggiamento del collegamento dell'alimentazione del dispositivo, esso deve essere sostituito dal

costruttore o la stazione di servizio. Il dispositivo deve essere eliminati dalla memoria se il cavo è danneggiato. Impianti elettrici a giardino-piscine e stagni devono rispettare le normative di costruzione nazionali e internazionali. Non aprire mai l'involucro del dispositivo o delle parti che appartengono, se non esplicitamente annotati nel manuale operativo. Non apportare eventuali modifiche tecniche sul dispositivo. Utilizzare solo pezzi di ricambio originali e gli accessori. Riparazioni devono essere eseguite da un professionista autorizzato. Non utilizzare mai l'apparecchio senza acqua corrente

attraverso di essa! Non lo uso per altri liquidi che acqua!

Per la vostra sicurezza rivolgersi ad un rivenditore autorizzato se avete domande o problemi!

Collegamento elettrico

Il collegamento elettrico deve essere fatto da un professionista autorizzato ai sensi delle direttive del EVU e VDE. Tutte le installazioni della pompa deve essere fatta dalla parte 702 VDE 0100. Per tutti i dati di potenza vedi targhetta. Scollegare l'alimentazione quando si lavora su questo dispositivo!

Avvio

Attenzione! Non utilizzare mai l'apparecchio senza filtro-basket o filtro-setaccio e senza acqua corrente attraverso di essa!

Il dispositivo è dotato di un motore con classe di protezione IP X4. Il sito della pompa deve essere asciutto e ben ventilato. La pompa deve essere installata in uno spazio chiuso, una di scarico dell'acqua deve essere presente. Le dimensioni del piano di scarico dipende principalmente dalle dimensioni della piscina, la portata di circolazione ma anche la possibilità di eventuali perdite nel sistema di circolazione dell'acqua della piscina. La temperatura ambiente non deve superare i 40 ° C.

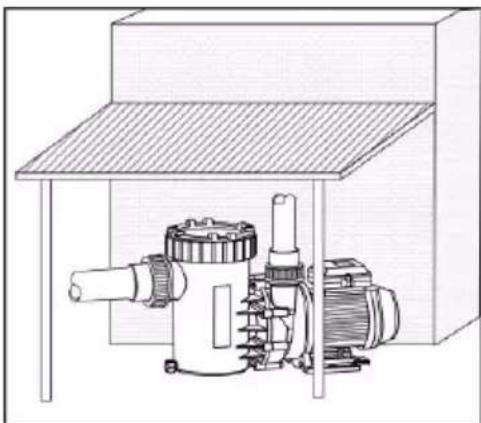

Se è installato esterna utilizzare sempre una protezione contro la pioggia, che estenderà la durata del tuo dispositivo.

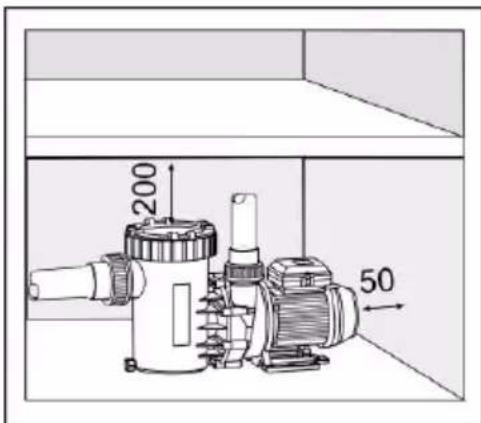

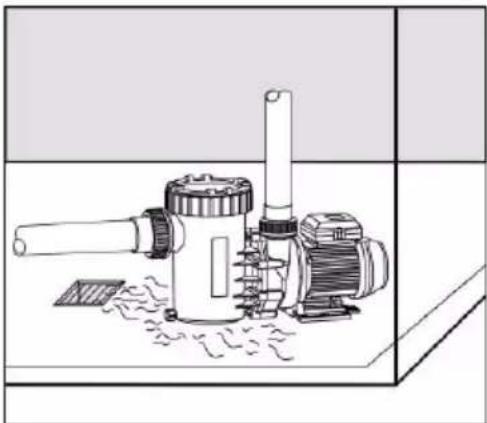

In un ambiente chiuso, come un seminterrato, è necessario installare uno scarico per l'acqua. In una stanza con un alto tasso di umidità si deve prendere cura di un efficace circolazione dell'aria per evitare la condensa. In una piccola camera, con poco naturale raffreddamento ad aria, un ulteriore aerazione e disaerazione è necessario per evitare una temperatura ambiente superiore a 40 °C. Assicurarsi che la struttura-borne suono o aereo-suono del dispositivo non illegalmente influenzare l'ambiente. Durante l'installazione assicurarsi di avere abbastanza spazio per lo smontaggio del motore unità, di almeno 50 mm verso il motore-ventilatore, e almeno 200 mm verso l'alto per l'aspirazione-setaccio.

200 50

Per montare il dispositivo nella fondamento utilizzare soltanto viti e tasselli, filati per consentire lo smontaggio del motore. Tubi di aspirazione e la pressione devono essere montati con potenziale zero sul corpo pompa.

Funzioni meccaniche e idrauliche

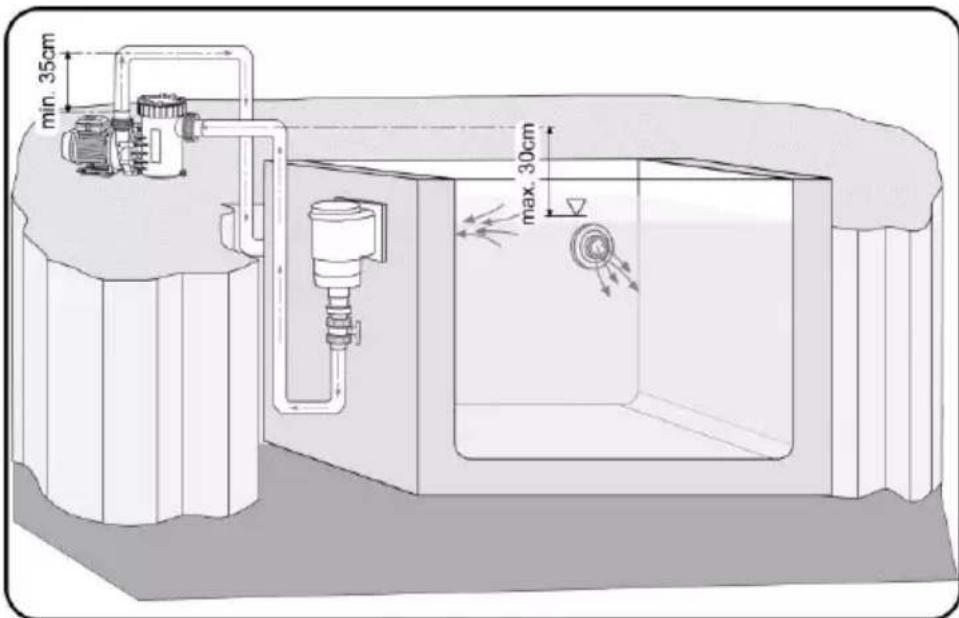

Il dispositivo deve essere impostato orizzontale e in un luogo asciutto. La pompa può essere montata sotto il livello dell'acqua (entrata-funzione max. 2m) o sopra (aspirazione-funzione). L'aspirazione altezza tra il livello dell'acqua e pompa (altezza geodetica) non deve essere superiore a 2 m. A lungo o di piccoli tubi riduce la aspirazione altezza a causa della resistenza di flusso estremamente.

Assicurarsi che il tubo di aspirazione è stretto. Non vi è alcuna o solo bassa capacità di aspirazione della pompa, se i tubi non sono stretti.

Anche il coperchio trasparente deve essere avvitato stretto. Per ridurre il periodo di aspirazione, che dipende dal volume dell'aria nel tubo di aspirazione, il tubo di aspirazione deve essere il più breve possibile. Il tubo di aspirazione deve giaceva sotto il livello dell'acqua.

Allentare la ghiera filettata di aspirazione al di sopra del-setaccio girando e sollevare il coperchio trasparente off. Riempire lentamente la pompa con acqua pulita fino alla bocca di aspirazione.

Prima di tutto assicuratevi che la guarnizione arrotondato è all'interno del coperchio trasparente, impostare il coperchio trasparente e fissarla con le viti di pressione. In caso contrario, il dispositivo non sarà disegnare con tutta la sua potenza. Dopo un lungo periodo di inattività o assegno di archiviazione che la ruota sia in esecuzione leggera. Accendere il dispositivo e assicurarsi che le guarnizioni siano ben stretti.

min. 35cm max. 30cm

Pulizia e manutenzione

Attenzione! Prenda sempre la spina di alimentazione prima di pulire o maintenance! Importante! FIAP Aqua Magic attività: Non aprire mai la pompa voi stessi! Se il rotore è bloccato da sporcizia chiedere ad un esperto elettrico!

L'aspirazione-setaccio deve essere pulita regolarmente. Un sporco o riempito di aspirazione-setaccio riduce la capacità del dispositivo e provoca una filtrazione insufficiente. La pompa bloccata si accende e spegne volte e causare danni al motore. In questo caso la garanzia è scaduta.

L'operazione di unità, il cuscinetto e le guarnizioni ad anello di scorrimento sono soggette ad usura non sono coperti dalla garanzia.

Conservazione e svernano

Il dispositivo deve essere disinstallato quando c'è gelo. Pulire bene e cercare danni sul dispositivo. Per la conservazione svuotare il dispositivo completamente e tenerlo al riparo dal gelo. Anche svuotare anche al gelo in via di estinzione tubi. Il connettore a spina non deve mai essere allagata!

Smaltimento

Il dispositivo deve essere smaltito dalle leggi nazionali. Chiedete al vostro rivenditore specializzato.
