| Tipo di prodotto | Pompa per laghetto |
| Marca | Fiap |
| Modello | Aqua Active Magic 15.000 |
| Utilizzo | Pompaggio dell'acqua del laghetto per filtrazione, cascate e creazione di corrente |
| Tensione di alimentazione | 230 V / 50 Hz |
| Protezione del motore | IPX4 |
| Temperatura dell'acqua ammissibile | +8 °C a +35 °C |
| Altezza manometrica max (aspirazione) | 2 m |
| Installazione | Orizzontale su supporto asciutto, al riparo dalla pioggia |
| Collegamento | Tubi di aspirazione e mandata |
| Cestello filtro | Sì, con coperchio trasparente e guarnizione O-ring |
| Funzione gravitaria | Fino a 2 m sotto il livello dell'acqua |
| Adescamento | Riempire il cestello con acqua pulita prima dell'avviamento |
| Manutenzione | Pulizia regolare del cestello di aspirazione |
| Consumabili | Albero, girante, cuscinetti e guarnizioni |
| Stoccaggio invernale | Svuotare completamente e conservare al riparo dal gelo |
| Sicurezza | Interruttore differenziale 30 mA obbligatorio |
| Garanzia | Non copre i consumabili né i danni dovuti all'uso a secco |
| Norme | CE (EN 809, EN 292, EN 60335, ecc.) |
Domande frequenti - Aqua Active Magic 15.000 Fiap
Domande degli utenti su Aqua Active Magic 15.000 Fiap
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa in formato PDF gratuitamente! Trova il tuo manuale Aqua Active Magic 15.000 - Fiap e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Aqua Active Magic 15.000 del marchio Fiap.
MANUALE UTENTE Aqua Active Magic 15.000 Fiap
Avviso per istruzioni per l'uso
Si prega di leggere le istruzioni prima del primo utilizzo e fare la conoscenza con quello disposativo. E 'necessario seguire le istruzioni di sicurezza per l'uso corretto e sicuro.
Uso corretto in conformità con le normative

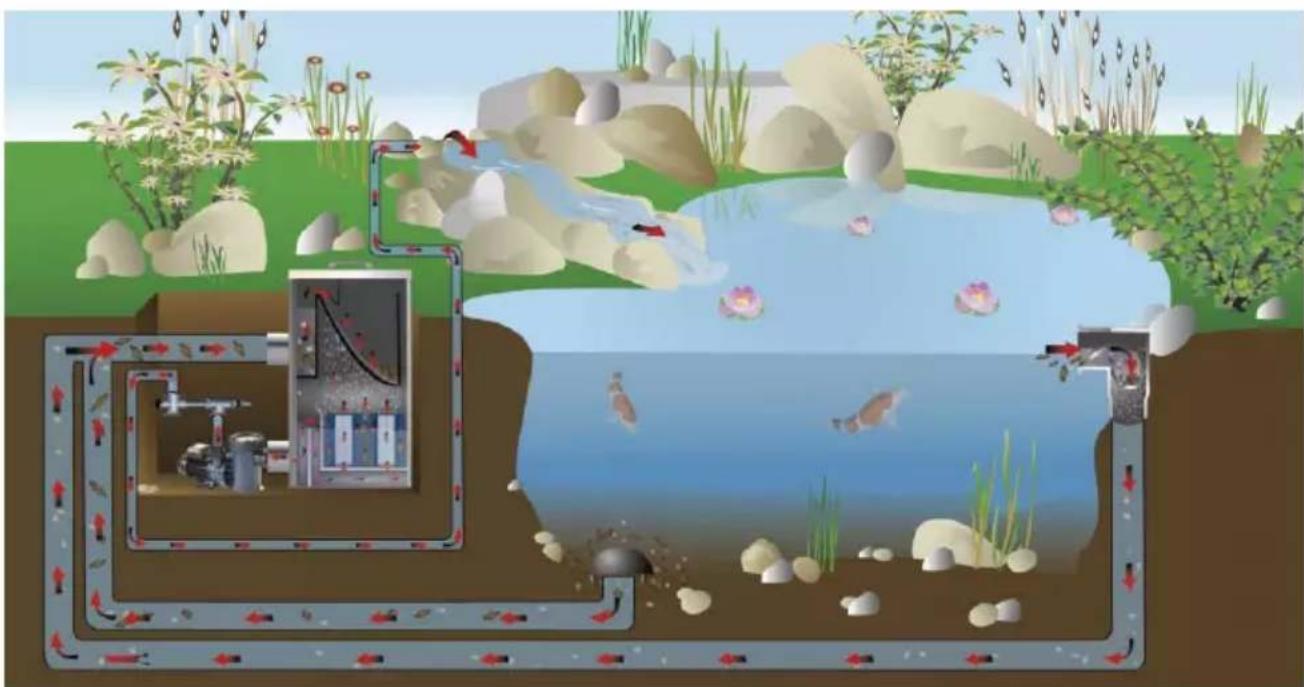

La série FIAP Aqua attivo Magia, più avanti denominato dispositivo, è solo per pompare acqua di stagno per i filtri, cascate e ruscelli. Una temperatura dell'acqua tra +8 ° C a +35 ° C e una tensione di esercizio di 230 Volt è necessario.
Il disposativo è adatto per l'uso in piscine stagni sotto la conformità alle specifiche del costruttore nazionali.
Utilizzare non in conformità con le normative
Questo dispositivo può causare pericololo per gli esseri umani se non utilizzato in conformità con i regolamenti e quando improprio maneggiato. Se il dispositivo viene utilizzato in modo improprio non ci sare alla guaranzia da noi su diessa e la licenza di esercizio scadra.
Dichiarazione di conformità CE del produttore
Si dichiarare cheesso e conforme alla direttiva CE (89/336/CEE) e della Direttiva Bassa Tensione (73/23/CEE).
Lenorme armonizzate elencate di seguito sono stati applicati:
EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2,
EN 60335-2-41:1990/A1
Avvertenze di sicurezza
Fuori dei bambini ragioni di sicurezza, di età inferiore ai 16 anni e le persone che non saranno in grado di riconoscere il pericolò possibile, e che sonoanchesnon hanno familiarità con queste istruzioni, non sono autorizzati autilizzare questo dispositivo!
Conservare il manuale operativo per refrences future! Inoltra quello manual operativo al proprietario successivo. Tutti i lavori su quello dispositivo deve essere fatto nelle istruzioni contenate in quello manuale.
La combinazione di acqua e di energia elettrica più causare grave pericolo per la vita del corpo e se il dispositivo non è collegato in conformità con le norme o non correttamente utilizzati. Confrontare i dati elettrici dell'alimentazione elettrica con la piastra specifica sul pacco o sul dispositivo. Assicurarsi che il dispositivo è protetto da un interrottore automatico di-dispositivo di protezione (FI o RCD) con un massimo non operano corrente di 30mA . Collegare il dispositivo solo ad una presa di corrente installata delle direzioni. Assicurarsi che la spina di alimentazione e tutti i cavi siano collegati in un ambiente asciutto! Posare il tubo di collegamento-bene protetto che non si danneggia. Utilizzato solo le INSTALLazioni, adattatori, prolonghe o cavi di collegamento con un contatto protetto e che sono fatti per uso esterno! Non trasportare o trascinarre il dispositivo al cavo di connessione! Non utilizzato l'apparecchio se il cavo o il rivestimento viene danneggiato! FIAP Aqua Attivo Magic: Per evitare il pericololo, in caso di danneggiamento del collegamento dell'alimentazione del dispositivo,esso deve essere sostituito dal
costruttore o la stazione di servizio. Il disposativo deve essere eliminati alla memoria se il cavo è danneggiato. Impianti elettrici a giardino-piscine e stagni devono rispetto le normative di costruzione nazionali e internazionali. Non aprire mai l'involucro del disposativo o delle parti che appar tengono, se non escludamente annotati nel manuale operativo. Non apportare eventuali modifiche tecniche sul disposativo. Utilizzato solo pezzi di ricambio originali e gli accessori. Riparazioni devono essere eseguite da un professionista autorizzato. Non utilizzato mai l'apparecchio sono za acqua corrente
attraverso diessa! Non lo uso per altri liquidi che acqua!
Per la vostra sicurezza rivolgersi ad un rivenditore autorizzato se avete domande o problemi!
Collegamento elettrico
Il collegamento elettrico deve essere fatto da un professionista autorizzato ai sensi delle direttive del EVU e VDE. Tutte le installazioni della pompa deve essere fattà dalla parte 702 VDE 0100. Per tutti i dati di potenza vedi targhetta. Scollegare l'alimentazione quando si lavora su quello dispositivo!
Avvio
Attenzione! Non utilizzare mai l'apparecchioswana filtro-basket o filtro-setaccio eswana acqua correnteattraversodiessa!
Il disposizione è dotato di un motore con classe di protezione IP X4. Il sito della pompa deve essere asciutto e ben ventilato. La pompa deve essere installata in uno spazio chiuso, una di scarico dell'acqua deve essere presente. Le dimensioni del piano di scarico dipende principamente delle dimensioni della piscina, la portata di circolazione maanche la possibilità di eventuali perdite nelsystema di circolazione dell'acqua della piscina. La temperature ambiente non deve superare i 40^ C.

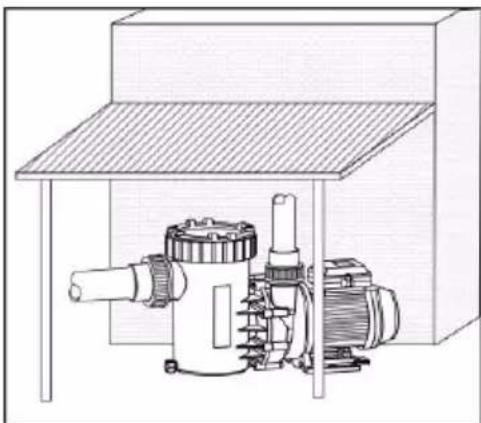

Se è installato esterna utilizzato sempre una protezione contro la pioggia, che estenderà la durata del suo dispositivo.

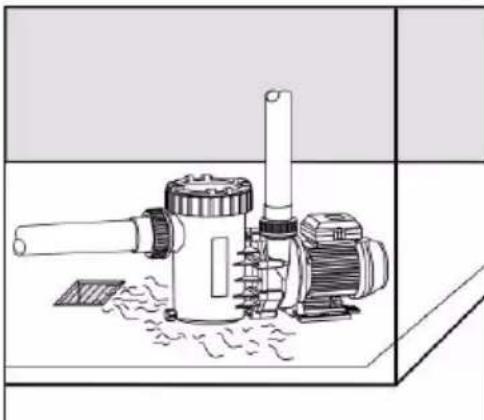

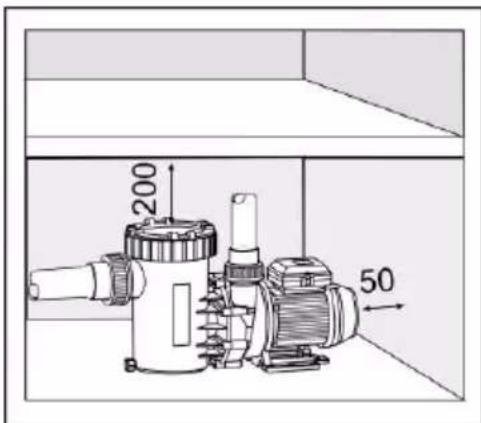

In un ambiente chiuso, come un semintrato, è necessario installare uno scarico per l'acqua. In una stanza con un alto tasso di umidità si deve prendere cura di un efficace circolazione dell'aria per evitare la condensa. In una piccola camera, con poco naturale raffreddamento ad aria, un ulteriore aerazione e disaerazione è necessario per evitare una temperature ambiente superiore a 40^ C. Assicurarsi che la struttura-borne suono o aereo-suono del disposito non illegalmente influenzare l'ambiente. Durante l'installazione assicurarsi di avere abbastanza spazio per lo smontaggio del motore unità, di almeno 50 mm verso il motore-ventilatore, e almeno 200 mm verso l'alto per l'aspirazione-setacco.
Per montare il disposativo nella fondamento utilizzato soltanto viti e tasselli, filati per consentire lo smontaggio del motore. Tubi di aspirazione e la pressione devono essere montati con potenziale zero sul corpo pompa.
Funzioni meccaniche e idrauliche

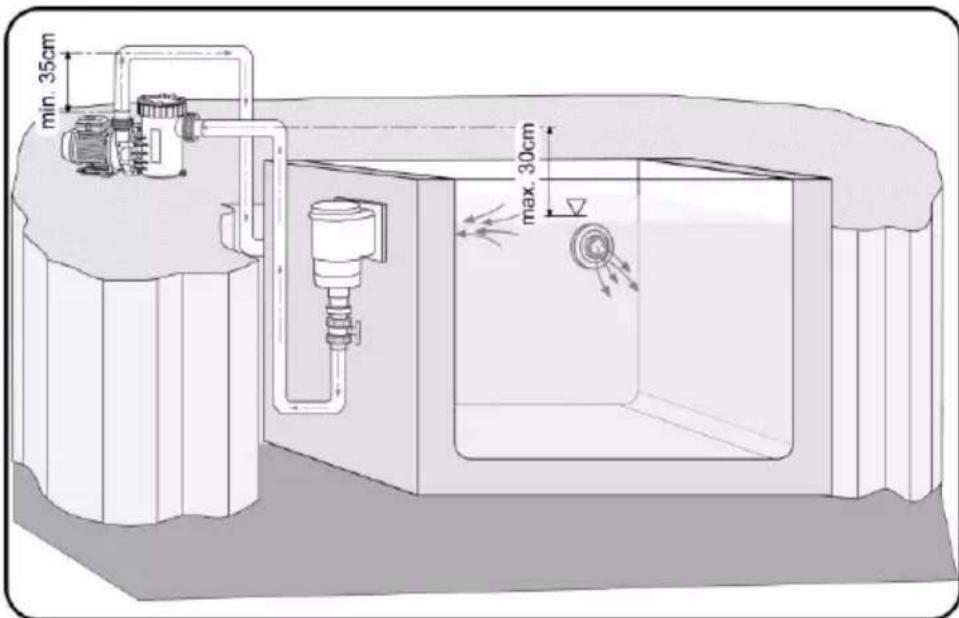

Il dispositorio deve essere impostato orizzontale e in un luogo asciutto. La pompa può essere montata sulla livello dell'acqua (entrata-funzione max. 2m) o sopra (aspirazione-funzione). L'aspirazione altezza tra la livello dell'acqua e pompa (altezza geodetica) non deve essere superiore a 2 m. A lungo o di piccoli tubi riduce la aspirazione altezza a causa della resistenza di flusso estremamente.
Assicurarsi che il tubo di aspirazione è stretto. Non vi è alcuna o solo Bassa capacité di aspirazione della pompa, se i tubi non sono stretti.
Anche il coperchio trasparente deve essere avvitato stretto. Per ridurre il periodo di aspirazione, che dipende dal volume dell'aria nel tubo di aspirazione, il tubo di aspirazione deve essere il più breve possibile. Il tubo di aspirazione deve giaceva quello il livello dell'acqua.
Allentare la ghiera filettata di aspirazione al di sopra del-setaccio girando e sollevare il coperchio trasparente off. Riempire lentamente la pompa con acqua pulita fino alla bocca di aspirazione.
Prima di tutto assicuratevi che la guarnizione arrotondato è all'interno del coperchio trasparente, impostare il coperchio trasparente e fissarla con le viti di pressione. In caso contrario, il dispositivo non sare disagnare con tutte la sua potenza. Dop o un lungo periodo di inattività o assegno di archivazione che la ruota sa in esecuzione leggera. Accendere il dispositivo e assicurarsi che le guarnizioni siano ben stretti.
Pulizia e manutenzione
Attenzione! Prenda sempre la spina di alimentazione prima di pulire o maintenance! Importante! FIAP Aqua Magic attività: Non aprire mai la pompa voi stessi! Se il rotore è bloccato da sporcizia chiedere ad un esperto elettrico!
L'aspirazione-setacco deve essere pulita regolarmente. Un sporco o riempito di aspirazione-setacco riduce la capacité del dispositorio e provoca una filtrazione insufficiente. La pompa bloccata si accende e spegne volte e causare danni al motore. In quello caso la garanzia è scaduta.
Parti di usura
L'operazione di unità, il cuscinetto e le guarnizioni ad anello di scorrimento sono soggette ad usura non sono coperti alla garanzia.
Conservazione e svernano
Il disposativo deve essere disinstallato quando c'è gelo. Pulire bene e cercare danni sul disposativo. Per la conservazione svuotare il disposativo completeness e tenerlo al riparo dal gelo. Anche svuotare ancche al gelo in via di estinzione tubi. Il connetto r a spina non deve mai essere allagata!
Smaltimento
Il disposivo deve essere smaltito delle leggi nazionali. Chiedete al vosto rivenditore specializzato.
