Aqua Active Magic 15.000 - Pumppu Fiap - Ilmainen käyttöohje ja opas

Tuotetyyppi	Allaspumppu
Merkki	Fiap
Malli	Aqua Active Magic 15.000
Käyttö	Allasveden pumppaus suodatusta, vesiputouksia ja virran luomista varten
Syöttöjännite	230 V / 50 Hz
Moottorin suojaus	IPX4
Sallittu veden lämpötila	+8 °C - +35 °C
Maksimi nostokorkeus (imu)	2 m
Asennus	Vaakasuora kuivalle alustalle, suojassa sateelta
Liitäntä	Imu- ja paineputket
Suodatinkori	Kyllä, läpinäkyvä kansi ja O-rengas
Painovoimatoiminto	Jopa 2 m vedenpinnan alapuolella
Käynnistys	Täytä suodatinkori puhtaalla vedellä ennen käynnistystä
Huolto	Imukorin säännöllinen puhdistus
Kulutusosat	Akseli, juoksupyörä, laakerit ja tiivisteet
Talvisäilytys	Tyhjennä kokonaan ja säilytä pakkaselta suojattuna
Turvallisuus	30 mA vikavirtasuoja pakollinen
Takuu	Ei kata kulutusosia eikä kuivakäytöstä aiheutuneita vaurioita
Standardit	CE (EN 809, EN 292, EN 60335, jne.)

Usein kysytyt kysymykset - Aqua Active Magic 15.000 Fiap

Mikä on pumpun syöttöjännite?

Pumppu toimii 230 V / 50 Hz jännitteellä. Varmista, että pistorasia on suojattu 30 mA vikavirtasuojalla.

Voiko pumppua käyttää kuivana?

Ei, älä koskaan käytä pumppua kuivana. Se on aina täytettävä vedellä ennen käynnistystä, muuten moottori voi vaurioitua ja takuu raukeaa.

Kuinka asentaa pumppu imukäyttöön?

Aseta pumppu vedenpinnan yläpuolelle, kokonaisnostokorkeuden ollessa alle 2 m. Imuletkun on oltava lyhyt ja tiivis. Täytä kori puhtaalla vedellä ennen käynnistystä.

Mikä on sallittu veden enimmäislämpötila?

Veden lämpötilan on oltava välillä +8 °C - +35 °C. Tätä korkeampi lämpötila voi vaurioittaa pumppua.

Kuinka puhdistaa suodatinkori?

Irrota ensin pumppu verkkovirrasta. Ruuvaa läpinäkyvä kansi auki, poista kori ja puhdista se puhtaalla vedellä. Tarkista O-rengas ennen kannen kiinnittämistä.

Mitä tehdä, jos roottori on jumissa?

Älä pura pumppua itse. Pyydä ammattisähkäriä vapauttamaan roottori. Jumissa oleva roottori voi vaurioittaa moottoria.

Voiko pumppua käyttää uima-altaassa?

Kyllä, pumppua voidaan käyttää uima-altaissa ja kylpyaltaissa, edellyttäen että noudatetaan kansallisia standardeja ja turvallisuusohjeita.

Kuinka säilyttää pumppu talvella?

Tyhjennä pumppu ja kaikki letkut kokonaan. Säilytä sitä pakkaselta suojatussa tilassa. Poista pakkasen vaurioittamat letkut.

Mitkä ovat pumpun kulutusosat?

Kuluvia osia ovat: akseli, juoksupyörä, laakerit ja tiivisteet. Nämä eivät kuulu takuun piiriin.

Mitä sähkösuojausta tarvitaan?

Pumppu on kytkettävä pistorasiaan, joka on suojattu 30 mA vikavirtasuojalla, ja asennettava VDE 01200-702 standardien mukaisesti.

KÄYTTÖOHJE Aqua Active Magic 15.000 Fiap

Lue namä ohjeet ennen ensimmaista käyttoa ja tutustua tämän laitteen kanssa. On tarpeen noudattaa turvallisuutta ohjeita oikeasta ja turvallisesta käytostä.

Oikeaa kayttoa assetusten mukaisesti

Sarja FIAP Aqua Active Magic edelleen nimeltaaan laitteessa on vain pumpata lampi vedensuodattimet, vesiputouksia ja puroihin. Veden Iampotila +8^ C bis +35^ C ja kayttjannite on 230 voltin tarvitaan.

Laite soveltuu kaytettavaki uima-altaiden alla noudattamista kansallisten rakentajan vaatimukset.

Käytto ei ole märäysten mukaisesti

Tämla laite voi aiheuttaa vaaraa ihmisille, jos ei kayteta märäysten mukaisesti ja kun värin kasitellän. Jos tata laitetta kaytetaan vaärin siella ole mitäan takeita meiltä sitä ja kayttolupa paattyy.

CE-Valmistajan ilmoitus

Me julistamme, etta se tayttaa EU: n direktiivin (89/336/ETY) ja pienjannitedirektiivin (73/23/ETY).

Yhdenmukaistetut standardit alla on sovellettu:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2,

EN 60335-2-41:1990/A1

Turvallisuus varoitukset

Out of Turvallisuussyista alle 16-vuotiaiden ja henkilöiden, jotka eivat pysty tunnistamaan mahdollisia vaara ja jotka eivat myoskään ole perehynyt tahan kayttöohjeseen, eivat saa kayttä tata laitetta!

Pidā tāmā kāyttöohje tulevaa refrencs! Valita tāmā toiminta manual seuraavalle omistajalle. Kaikki tyō tāmān laitteen tāytyy tehdā tāmān oppaan ohjeta.

Yhdistelmä veden ja sahkon voi aiheuttaavakavan vaaran kehon ja elamän, jos laitetta ei ole kytketty märäysten mukaisesti tai kaytetaan vaarin. Vertaa sahköinen tiedot virtualahteeseen eritelman levyn pakkauksessa tai laitteessa. Varmista, etta laite on suojattu jäljellä-Virta-suojalaite (FI tai RCD) ja suurin ei-toimivat 30 mA. Kytke tämlaite vain virtapistoke asentaa suuntiin. Varmista virtapistoke ja kaikki kaepeli-liitannat ovat kuvassa ymparistoss! Aseta liitantä-letku hyvā turvattua etta se ei vauroidu. Kaytā vain laitokset, sovittimet, laajentamista tai liitantäkapelit suojatulla kontakti ja jotka on valmistetu ulkokayttoön! Alä kanna tai vedà laitetta liitanta-kaepeli! Alä kaytä laitetta, jos sen virtajohto tai kotelo on vahingoittunut! FIAP Aqua Active Magic: Voit estaa vaara, jos vahinkoa virtaliitantäan laitteen, se on korvattava

rakentaja tai huoltoasemalle. Laite on havitettav, jos kaapeli on vauroitunut. Sahkoasennukset Garden-ja uima-altaiden on taytettav kansalliset ja kansainvaliset rakentaja märäyksi. Alä koskaan avaa koteloa laitteen tai omistaja osia, jos ei nimenomaisesti todettu kayttöohjeessa. Alä tee mitaan teknisä muutoksia laitteeseen. Käytä vain alkuperäisia varaosia ja tarvikkeita. Korjaukset saa tehdä valtuutettu ammatilainen. Alä koskaan käytä laitetta ilman veden halki kulkee! Alä koskaan käytä sita mihinkaan muuta nestettä kuin vettä!

Oman turvallisuuden yhteys valtuutettuun jalleenmyyjaan, kun sinulla on kysyttavaa tai ongelmia!

Sahkoliitanta

Sahkoliitäntä on tehtäv valtuutettu ammatilainen nojalla direktiivt EVU ja VDE. Kaikki asennukset Pumpun on tehtäv VDE 0100 osa 702. Kaikkien tehotiedot katso erittely kilpi. Irrota kaikki virta, kun työskentelet tälla laitteella!

Kännistys

Huomio! Alä koskaan käytä laitetta ilman suodatinta-kori tai suodatin-seulan ja ilman vetta käynissä lapi!

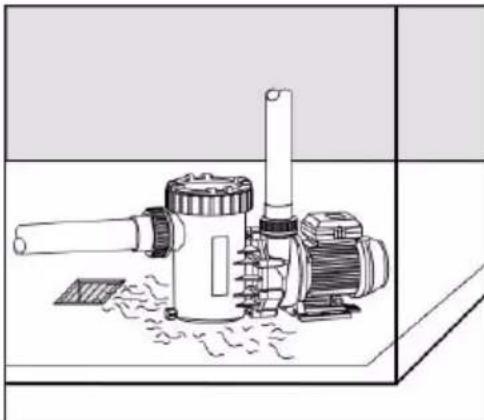

Laite on moottori suojausluokka IP X4. Sivusto Pumpun on oltava kuiva ja hyvin tuuletettu. Pumppu

tulee asentaa suljettiun tilaan, veden poisto on oltava lasna. Koko lattiakaivo riippuu paaasiassa koostaallas, levikki virtausnopeus vaan myos mahdollisuudesta mahdollisesti vuotoja altaan vesi kiertaa järestelmaa. Ympariston lamptila ei saa yllttä 40^ C.

Jos on asennettu ulkopuolle aina suojaa sateelta, joka pidentaakaytioikaai laitteen.

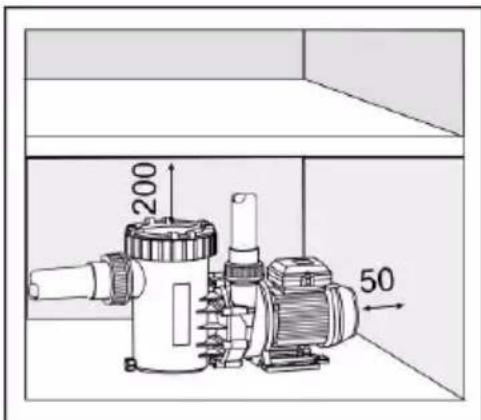

Suljetussa tilassa, kuten kellarissa, sinun tayty asentaa valua vetta. Huoneessa, jossa on korkea ilmankosteus sinun tayty huolehtia tehokkaasta ilmankiertojarestelmä tiivistymisen estamiseksi. Pienessa huoneessa, jossa on pieni luonnollinen ilmajahdytys, ylimärainen ilmastus ja ilmanpoisto on tarpeen, jotta valtetän korkeampi lampotila kuin +40 °C. Varmista etta runkoäani tai ilmassa-aani laite ei laittomasti vaikuttaa ymparistoön. Asennukssessa varmista, etta sinulla on tarpeksi tilaa irrotus moottorin-yksikkö, vähintään 50 mm kohti moottori-tuuletin, ja vähintään 200 mm ylöspain imu-seulan.

Asentaa laitteen perustuksen kayttäa vain ruuveja, kierteet ja tapit jotta irroittamisen ja moottorin. Imu ja paine letkut on asennettava nolla potentaalia pumpun tapauksessa.

Mekaaniset ja hydrauliset toiminnot

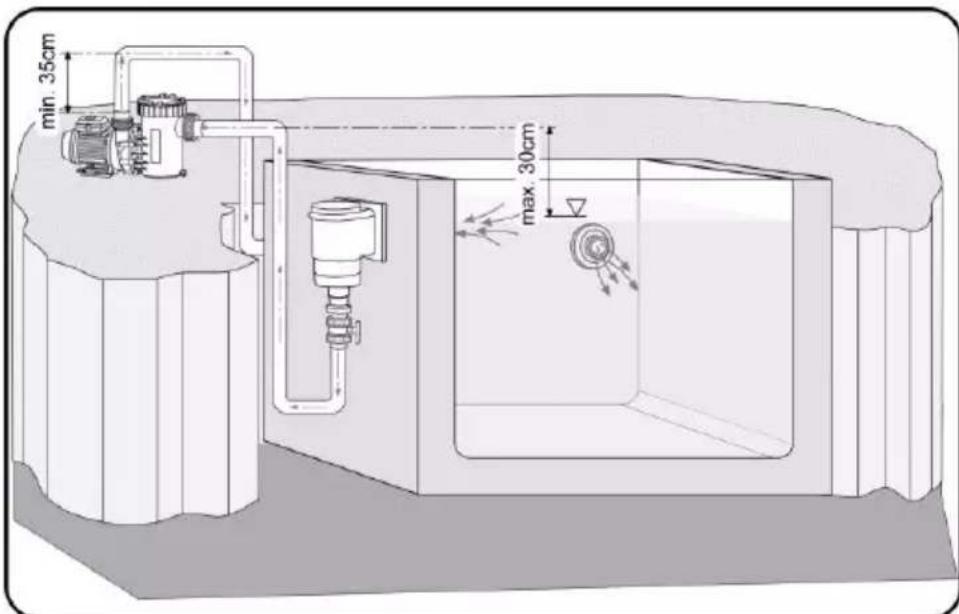

Laite on asetettava horisontaaliset ja kuivassa paikassa. Pumppu voidaan asentaa joko veden taso (tulo-toiminto max. 2m) tai sen ylapuolella (imu-toiminto). Imu-korkeudella vedenpinnan ja pumpun (geodeettinen korkeus) saa olla korkeintaan 2 metria. Pitkān tai pienten putkien vahentä imu-korkeus, koska virtausvastus äärmmäisen.

Varmista, etta imuputki on tivis. Ei ole tai on vain pieni imu-pumpun kapasiteettia, jos putket eivat ole tiukat.

Myos selkea kansi on kiinnitety tiukasti. Vahentamiseksi imu ajan, joka riippuu siitta, kuinka paljon ilmaa imuleku, imuleku on oltava mahdollisimman lyhyt. Imuleku olisi vahvistettava alla vedenkorkeus.

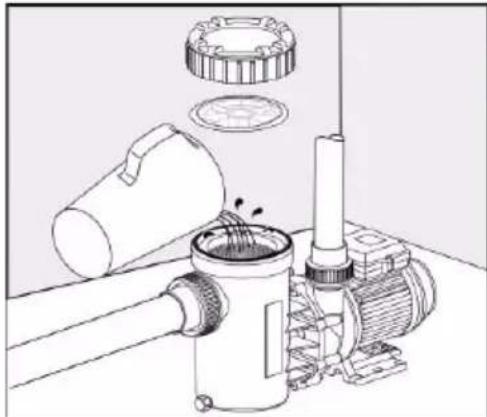

Löysä kierrerenkaan ylapuolella imu-seulan kaantamalla ja nosta kirkas kansi pois. Täytä pumppu hitaasti puhtaalla vedellä asti imuliitokensn.

Varmista ensin, etta pyoristetty tiiviste on sisallä selkeitä kannen, aseta selkeä kansi ja kiinnitä se hyppysellinen ruuveilla. Muuten laite ei vedä sen taydellä teholla. Kun pidempi seisokkeja tai varastointi Tarkista, etta pyörä on käynnissä kevyesti. Kytke laite paallee ja varmista, etta tiivisteet ovat tiukat.

Puhdistus ja kunnossapito

Huomio! Ota aina pistoke ennen puhdistusta tai Maintenance!

Tärkeä! FIAP Aqua Active Magic: Alä avaa pumppua itse! Jos roottori on tukossa liasta pyydä sahköinen asiantuntija!

Imu-seulan on puhdistettava saannollisesti. Likainen tai taytetaan imu-seulan vahentaa kapasiteettia laitteen ja aiheuttaa riittamaton suodattamalla. Tukossa pumppu kytkeytyy paalle ja pois useita kertoja ja vauroiitta moottoria. Tassapauksessa takaus vanhentunut.

Kuluvat osat

Toiminta-yksikkö, laakeri ja liukurengas tiivisteet ovat kuluvia osia eivätkä kuulu takuun piirin.

Varastointi ja talvehtivat

Laite on poistettu, kun on pakkasta. Puhdista hyvin ja etsiä laitteesi vauroituminen. Sailytys tyhja laite kokonaan ulos ja pitäa se jaatymissuojattu. Myös tyhjennä myös pakkasta uhanalaisia letkut. Pistokeliitin saa koskaan tulvii!

Havittäminen

Laite on havitettä kansallisten lakien. Kysy alan liikkeestä.
