Aqua Active Magic 15.000 - Bomba Fiap - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Aqua Active Magic 15.000 Fiap en formato PDF.
| Tipo de producto | Bomba de estanque |
| Marca | Fiap |
| Modelo | Aqua Active Magic 15.000 |
| Uso | Bombeo de agua de estanque para filtración, cascadas y creación de corriente |
| Tensión de alimentación | 230 V / 50 Hz |
| Protección del motor | IPX4 |
| Temperatura del agua admisible | +8 °C a +35 °C |
| Altura manométrica máxima (aspiración) | 2 m |
| Instalación | Horizontal sobre soporte seco, al abrigo de la lluvia |
| Conexión | Tuberías de aspiración y de impulsión |
| Cesta filtrante | Sí, con tapa transparente y junta tórica |
| Función por gravedad | Hasta 2 m por debajo del nivel del agua |
| Cebado | Llenar la cesta con agua clara antes de la puesta en marcha |
| Mantenimiento | Limpieza regular de la cesta de aspiración |
| Consumibles | Eje, turbina, rodamientos y juntas |
| Almacenamiento invernal | Vaciar completamente y almacenar al abrigo de las heladas |
| Seguridad | Interruptor diferencial de 30 mA obligatorio |
| Garantía | No cubre los consumibles ni los daños debidos a un uso en seco |
| Normas | CE (EN 809, EN 292, EN 60335, etc.) |
Preguntas frecuentes - Aqua Active Magic 15.000 Fiap
Preguntas de los usuarios sobre Aqua Active Magic 15.000 Fiap
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bomba en formato PDF gratis! Encuentra tus instrucciones Aqua Active Magic 15.000 - Fiap y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Aqua Active Magic 15.000 de la marca Fiap.
MANUAL DE USUARIO Aqua Active Magic 15.000 Fiap
Por favor, lea estas instrucciones antes de uso por primera vez y familiarizarse con este dispositivo. Esnecessary seguir las instrucciones de seguridad para el uso correcto y seguro.
Uso apropiado de acuerdo con la normativa
La série FIAP Aqua Active Magic, en adelante llama disposito, se utilizes para bombear agua del estanque para los filtros, cascadas y arroyos. Require una temperatura del agua entre 8^ y +35^ y a una tension de configuracionado de 230 voltios.
El dispositivo esADEUCADO para el uso en estanques de natacion bajo el complimiento de las specifications del constructor nacional.
Empleo no conforme a las regulaciones
Este dispositivo puede causar el peligro para los seres humanos si no se usa de acuerdo a las regulaciones y cuando es inadequadamente Manipulado. Si este dispositivo es uso incorrectamente no habraacular garantia por这是我们 parte y la licencia de operaciones expirará.
CE-Declaración del fabricante
Declaramos que es conforme a la Directiva de la CE (89/336/CEE) y la Directiva de bajo tension (73/23/EWG). Las normas armonizadas que figuran a continuacion se han aplicado: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, EN 60335-2-41:1990 / A1
Advertencias de seguridad
Por razones de segudad no se les permite aplicar este dispositivo, a nios menores de 16 anos, personas que no seran capaces de reconocer el peligro y es possible que tampoco estan familiarizados con this manual de instrucciones!
Por favor, conserve este manual de instrucciones en un futuro. Entregue el presente manual de funciona al próximo titular del dipositivo. Todos los problemas de este dispositivo Tiene que ser realizados segun las instrucciones reflejadas en este manual.
La combinación de agua y la electricidad puede causar un grave peligro para el cuerpo y la vida si el dispositivo no está conectado de acuerdo con la normativa o Incorrectamente utilisé. |Utilice el dispositivo sólo cuando no haya nadie en el agua!. Antes de poderasteda lo mano en el agua, asegúrese siempre de que los dispositivos de corriente que estan en el agua se encontrartran desconnectados. Compare los datos electricos del suministro de energia con la placac de especialificacion tecnicas sobre el embalaje o sobre el dispositivo. Asegúrese de que el dispositivo está protegado con una corriente residual de actionamento de proteccion (FI o CCD), con un maximum de sensibilities de 30mA . Conectar este dispositivo solo a un enchufe instalado segun las instrucciones. |Asegúrese de que el enchufe de alimentacion y todas las conexiones del cable se encuentran en un ambiente seco! Establisher la connexion de manguera de forma segura para que no se daene. |Utilice solo en las instalaciones, adaptadores, cables de extension o mediate contactos protegidos y que Sean aptos para el uso en el exterior! |No arrastre el dispositivo de arrastre, ni el cable de connexion! No utilise el dispositivo si el cable o la caja esta daada! FIAP Agua Magica activo: Para evitar el peligro, en caso de daños en la connexion de alimentacion del dispositivo,Debe ser sustituido por el constructor o el serviceo专业技术. El dispositivo debe ser anulado si el cable esta daado. Instalaciones electricas en el jardín y los estanques de natación tiene que cumplir las regulaciones reglamentarias del constructor nacional e internacional. Nunca abra la carcasa del dispositivo o partes pertinentes no se indica en el manual de instrucciones. Nunca haga ninguna modifica tiontica sobre el dispositivo. Utilice uniquamente piezas de repuesto y accesorios originales. La reparacion debe ser realizada por un
profesional autorizzato. Nunca use el dispositivo sin que corra agua por su interior! Nunca use el dispositivo con除外 liquido que no sea agua! Por su propia seguridad pongase en contacto con un distribuidor autorizzato cuando estued tengacrialquier tipo de duda o inconveniente!
Conexión electrica
La connexion électrique tiene que ser executada por un professionnel autorizado conforme a las directrices de la EVU y VDE. Todas las instalaciones de la bomba tiene que ser realizada por el VDE 0100 parte 702. Todos los datos tiene que estar visibles en la plaza de asignatura. Desconecte de la corriente de este dispositivo cuando se este trabajo en el!
Puesta en marcha
Atencion! Nunca utilise el dispositivo sin filtro de canasta o filtro-tamiz y sin que exista agua corriendo a工程技术 delismo!
El dispositivo tiene un motor con proteccion IP X4. El lugar de emplazacion de la bomba debe de estar seco y ventilado. La bomba debe de ser instalada en un espacio cerrado, debe de estar presente un drenaje de agua. El taman do del drenaje del fondo depende principalmente del taman del estanque, el caudal de circulacion pero también sobre la possibidad de posibles fugas de agua en el systema de circulacion del estanque de agua, La temperature ambiente no debe de exceeder de 40^
Si se instalala fuera al intemperie ha de utiliser se siempre una proteccion contra la lluvia, la cuales extendar a la vida util de su dispositivo.

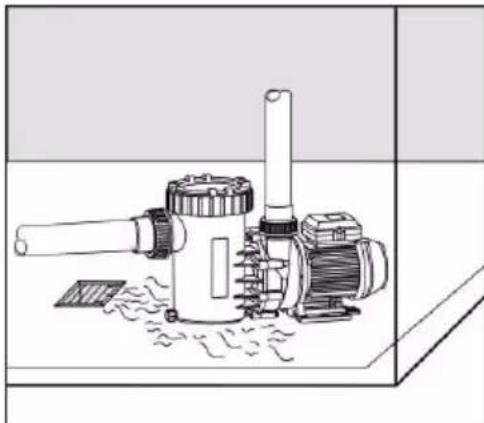

En una habitacion cerrada, como por exemple un sotano, estediene que instalar un desague para el agua. En una habitacion con un alto grado de humedad se Tienen que cuidar de una eficaz circulacion

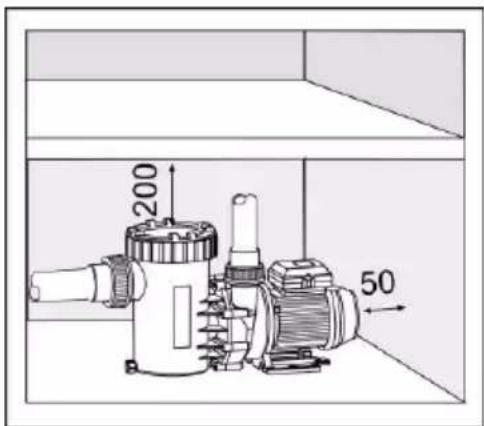

de aire para evaporar la condensaciones. En una habitacion很小a, con poco aire de refrigeracion natural, una aireacion y desaireacion es necessitiesa para evaporar una mayor temperatura ambiente de +40^ . Asegürese de que el sonido producido por las vibraciones de laestructura del dispositivo no superen los niveles legales del medio ambiente. Durante la instalacion asegürese de que tiene espacio sufiente para descotar la unidad de motor, por lo menos de 50 mm hacer el motor-ventilador, y al menos 200 mm al alza para la aspiracion-tamiz.
Para montar el dispositivo en el basamento use los tornillos, los hilos y clavijas para permitir un desmontaje del motor. Las mangueras de succion y presion tienen que ser montados con potencial cero en el caso bomba.
Funciones mecánica e hidráulica

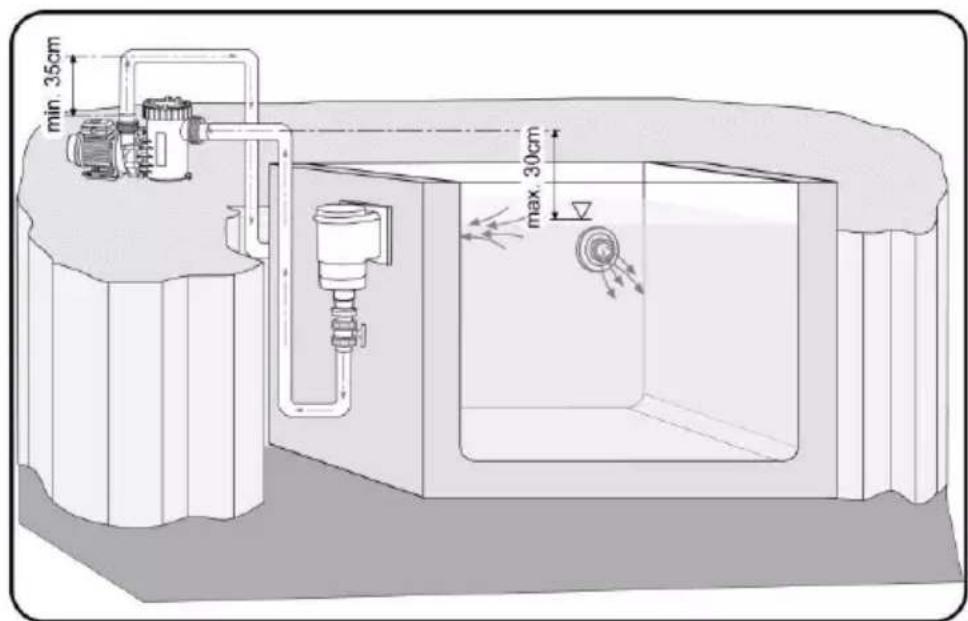

El dispositivo debe instalarse en horizontal y en un lugar seco. La bomba能把 montarse ya sea bajo el nivel del agua (la referencia de admisión de entrada maxima 3m) o por encima de ella (la referencia de succion). La alta de aspiracion entre el nivel del agua y la bomba (altura geodésica) noderabad ser superior a 2m . A lo长大o y para fewas tuberias ha de reducirse esta alta de aspiracion a causa de la resistencia del flujo extremo.
Asegúrese de que la manguera de aspiración está apretada. Solo可以选择 estar bajo capacité de succion de la bomba, si las tuberías no estan ajustadas.
Tambien la tapa trasparenteiene que ser atornillada firmamente. Para reducir el periodo de succion, que depende del volumen del aire en la tuberia de succion, la tuberia de aspiracioniene que ser lo mas corto possible. La manguera de aspiraciondebe establisher bajo el nivel del agua.
Afloje el anillo roscado de encima del tamiz de succion girando y levantando la tapa transparente. Llene la bomba despacio de agua limpia hasta la connexion de succion.
En primer lugar asegúrese de que la junta esta bajo y rodeando la tapa transparente,poner la tapa transparente sobre la junta y asegúrela con los tornillos de pellizco. De另一边forma el dispositivo no marcará su nivel de llenado.
Después de un长大o periodo de inactividad o de almacenamento comprobar que las juntas estan en Buen estado. Encienda el dispositivo y asegürese de que las juntas estan bien apretadas.
Limpieza y mantenimiento
'Atencion! ;Antes de la limpieza o mantenimiento, corte siempre la toma de alimentacion! 'Importante! FIAP Aqua Active Magic: ;Nunca abra la bombaastedismo! Si el rotor se bloquea con la sociedad, llama a un experto en electricidad!
El tamiz de succioniene que ser limpiado con regularidad. Un tamiz de succion sucio o llenado de sociedad reduce la capacité del dispositivo y causa una filtracion insufiente. La bomba bloqueada intentara的功能y causaradano al motor. En este caso la garantia también expires.
Piezas de desgaste
Durante la operatividad de la unidad, el anillo de rodimiento y las juntas son piezas de desgaste y por lo tanto no está cubiertas por la garantía.
Almacenimiento e hibernación
El dispositivo ha de ser desinstalado cuando hay heladas. Limpielo bien y mire si existe daños en el dispositivo. Vacia por Completely el dispositivo de almacenimiento y mantengalo protegido frete a las heladas. también corren peligro frente a las heladas las mangueras. El conductor del enchufe nunca debe estar en contacto con el agua!
Disposión
El dispositivo de ser dispuesto segun las leyes naciales. Por favor, pregunte a su distribuidor especializzato.
