Aqua Active Magic 15.000 - Pumpe Fiap - Gratis brugsanvisning og manual

Produkttype	Dammpumpe
Mærke	Fiap
Model	Aqua Active Magic 15.000
Anvendelse	Pumpning af dammvand til filtrering, vandfald og skabelse af strøm
Forsyningsspænding	230 V / 50 Hz
Motorbeskyttelse	IPX4
Tilladt vandtemperatur	+8 °C til +35 °C
Maksimal løftehøjde (sug)	2 m
Installation	Vandret på tørt underlag, beskyttet mod regn
Tilslutning	Sug- og trykslanger
Filterkurv	Ja, med gennemsigtigt låg og O-ring
Tyngdekraftsfunktion	Op til 2 m under vandoverfladen
Påfyldning	Fyld kurven med rent vand inden start
Vedligeholdelse	Regelmæssig rengøring af sugekurven
Sliddele	Aksel, pumpehjul, lejer og tætninger
Vinteropbevaring	Tøm helt og opbevar frostfrit
Sikkerhed	30 mA fejlstrømsafbryder obligatorisk
Garanti	Dækker ikke sliddele eller skader forårsaget af tørkørsel
Standarder	CE (EN 809, EN 292, EN 60335 osv.)

Ofte stillede spørgsmål - Aqua Active Magic 15.000 Fiap

Hvad er pumpens forsyningsspænding?

Pumpen fungerer på 230 V / 50 Hz. Sørg for, at stikkontakten er beskyttet af en 30 mA fejlstrømsafbryder.

Kan pumpen bruges tør?

Nej, pumpen må aldrig køre tør. Den skal altid fyldes med vand inden start, ellers kan motoren blive beskadiget og garantien bortfalde.

Hvordan installeres pumpen til sugning?

Placer pumpen over vandoverfladen med en total løftehøjde på mindre end 2 m. Sugeslangen skal være kort og tæt. Fyld kurven med rent vand inden start.

Hvad er den maksimalt tilladte vandtemperatur?

Vandtemperaturen skal være mellem +8 °C og +35 °C. Højere temperatur kan beskadige pumpen.

Hvordan rengøres filterkurven?

Afbryd først pumpen. Skru det gennemsigtige låg af, tag kurven ud og rengør den med rent vand. Kontroller O-ringen, inden låget sættes på igen.

Hvad gør jeg, hvis rotoren er blokeret?

Adskil ikke pumpen selv. Tilkald en professionel elektriker for at frigøre rotoren. En blokeret rotor kan beskadige motoren.

Kan pumpen bruges i en swimmingpool?

Ja, pumpen kan bruges til swimmingpools og badebassiner, forudsat at nationale standarder og sikkerhedsanvisninger overholdes.

Hvordan opbevares pumpen om vinteren?

Tøm pumpen og alle slanger helt. Opbevar den i et frostfrit rum. Fjern slanger, der er beskadiget af frost.

Hvad er pumpens sliddele?

Sliddele er: akslen, pumpehjulet, lejerne og tætningerne. Disse er ikke dækket af garantien.

Hvilken elektrisk beskyttelse er nødvendig?

Pumpen skal tilsluttes en stikkontakt beskyttet af en 30 mA fejlstrømsafbryder og installeres i henhold til VDE 01200-702.

BRUGSANVISNING Aqua Active Magic 15.000 Fiap

Henisninger til donne brugsanvisning

Før对不起 anvendelse bedes du lese denote brugsanvisning igennem og gore dig fortrolig med apparatet. Vær saerligt opmaerksom på sikkerhedsinstruktionerne for correkt og sikker anvendelse.

Formalsbestemt anvendelse

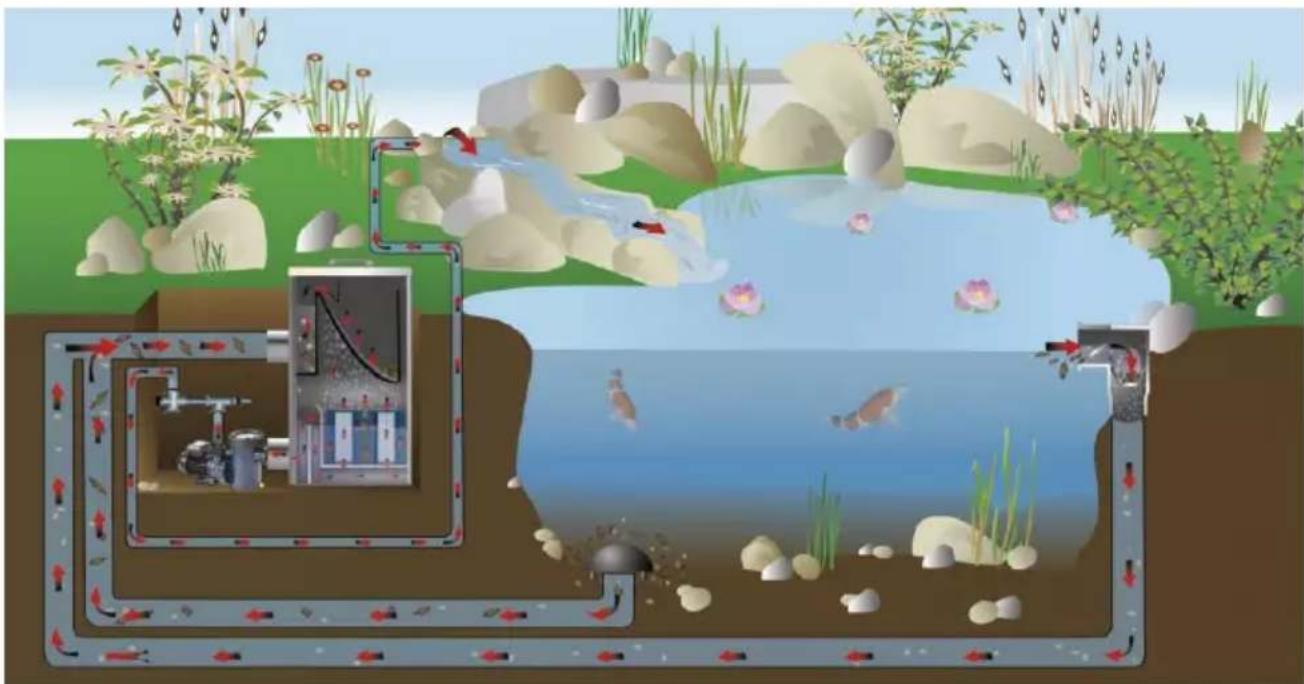

FIAP Aqua Active Magic, i det følgende benævnt „apparatet“, er udelukkende beregnet til at pumpe normalt damvand til filter, vandfald og kildeanlag og mA kun anwendes ved en vandtemperatur på mellem 4^ og +35 og med en driftsspænding på 230 Volt.

Apparatet er egnet til anvendelse i svomme- og badesoer under overholdelse af de nationale forskrifter.

Der kan opstä farer ved dette apparat for personer ved/DDie formalsbestemt anvendelse og uhensigtsmessig behandling. Ved uhensigtsmessig anvendelse bortfalder den almene typegodkendelse fra vores side.

CE-producenterklaring

I henhold til EF-direktivet, EMV-direktivet (89/336/EØF) damit lavspændingsdirektivet (73/23/EØF) erklæringer overensstemmelsen. Følgende tilpassede standarder er blevet anvendt:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN50081-1-2, EN50082-1-2, EN60335-2-41:1990/A1

Sikkerhedsinstruktioner

Af sikkerhedsmæssige arsager mæ børn og unve under 16 ár samt personer, der/DD er i stand til at genkende mulige farer uller der icke er fortrolige med donne brugsanvising, icke benyttte dette appara Opbevar venligst denne brugsanvising omhyggeligt! Ved skift af ejer skal brugsanvisingen ogsa gives videre slags arbejde med dette apparat mä kun udfores i henhold til den vedlagte vegledning.

Kombinationen af vand og elektricitet kan ved/DDre reglementeret forbindelse erer uhensigtsmassig handtering til alvorlig fare for liv og lemmer. Tag kun apparatet i brug, hvis der icke opholder sig personer i vandet! Ffor du kommer i kontakt med vandet, skal alle stik til alle apparater, der befinder sig i vandet, vare trukket ud af stikkontakten. Sammenlign alle elektriske data fra strormforsyninger med typeskiltet pa emballagen hhv. pa apparatet. Sorg for, at apparatet er sikret over en fejIstrmbeskyttelssenanordning med en beregnet fejIstrom pa maks. 30mA. Tag kun apparatet i drift ved en stikdase, der er installerer etfter forskrifteme. Sorg for, at stikket og alle forbindelsestedder forbliver tørre! Læg forbindelseskabet beskyttet, sa beskadigelser icke forekommher. Brug ku kabler, installationer, adaptere, forlaengerledninger erer forlaengerkabler med sikkerhedskontakter, der er bereq til udendørs anvendelse. Træk aldrig i og bær aldrig apparatet i dens forbindelsesedling! Ved et defekt kabel e hus ma apparatet icke tages i drift! FIAP Aqua Active Magic: Hvis apparatets strormforsyningsledning beskadige skal det erstattes af producenten erer af kundeservice, for at undgå fare. Ved skader pa ledningen skal appar aortskaffes. Elektriske installationer ved havedamme skal overholde de internationale og nationale bestemmels Abn aldrig apparatets hus ell dens tilhorende dele, hvis det icke udtrykkeligt stari brugsanvisningen. Foretag aldrig tekniske ændringer pa apparatet. Brug kun originale dele og originalt tilbehør. Reparationer ma kun udfø en autoriseret kundeservice. Tag aldrig apparatet i brug uten gennemlob af vand! Må icke anvendes med and flydende væsker end vand!

Ved sporgsmål erer problemer bedes du for din egen sikkerheds skyld henvende dig til en autoriseret elektrike

Elektrisk tilslutning

Den elektriske tilstluting ma, i henhold til EVU og VDE, kun udfores af en autorisret elektriker. For alle installationer ved pumpen gelder VDE 0100 del 702. Alle ydelsesdata kan aflaeses på typeskiltet. Al arbejde på apparatet m kun udfores i spændingsfri tilstand!

Ibrugtagning

OBS! Apparatet ma aldrig tages i drift Eden filterkurven hhv. filtersien og Eden gennemlob af vand! Apparatet er udstyret med en motor af beskyttelseseform IP X4. Pumpens opstellingssted skal vare tort og med god ventilation. Hvis pumpen skal opstilles i et lukket rum, skal der vare et vandaflob til stede. Bundaflobets storrelse retter sig forst og fremmest after svommebassinets storrese og cirkulationsvolumenstrommen, men after muligheden for mulige lækager i vandrensningssystemet for badevandet. Omgivelsens temperatur mA ikk overskride 40^

Ved installation i det fri skal det altid forsynes med en enkelt beskyttelse mod regn.

Dette forlænger dit apparats levetid. I et lukket rum som f.eks. en kælder, skal der være et vandaflæb til stede. I apparatet opstilles i et fugtigt rum, skal der sørges for en effektiv ventilation og udluftning, sa der/DDke dannes kondensvand. I minde installationsrum kan den naturlige afkøling af luften være sa lav, at der ogsa er pækve ventilation og udluftning, sa omgivelsernes temperatur ikke overskrider +40^ C. Ved hjælp af egnede foranstaltninger skal der sikres, at strukturbæret støj ellr luftbaren støj fra apparatet/DDke forstyrrer omgivelsern uhensigtsmæssigt.

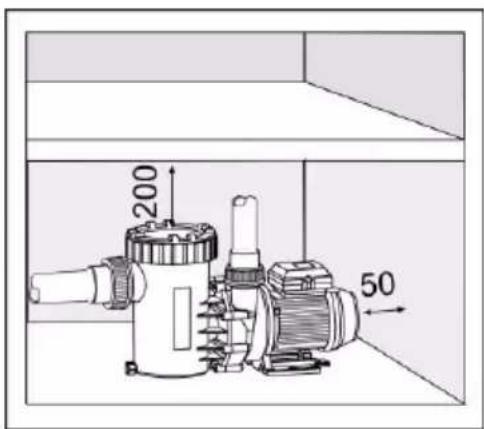

Ved installation skal man vare opmaerkosom pa, at der er tilstraekkelig med plads til at udbygge motorenheden retning motorventilator med mindst 50~mm og sugesien opad med mindst 200~mm plads.

Til fastgorelse af apparatet ma der udelukkende anvendes skruer, gevind ell er dyvel i fundamentet, for icke at blokere en udbygning af motorenheden. Suge- og trykledning skal anbringes spændingsfri pa pumpehuset.

Mekanism og hydraulisk Funktion:

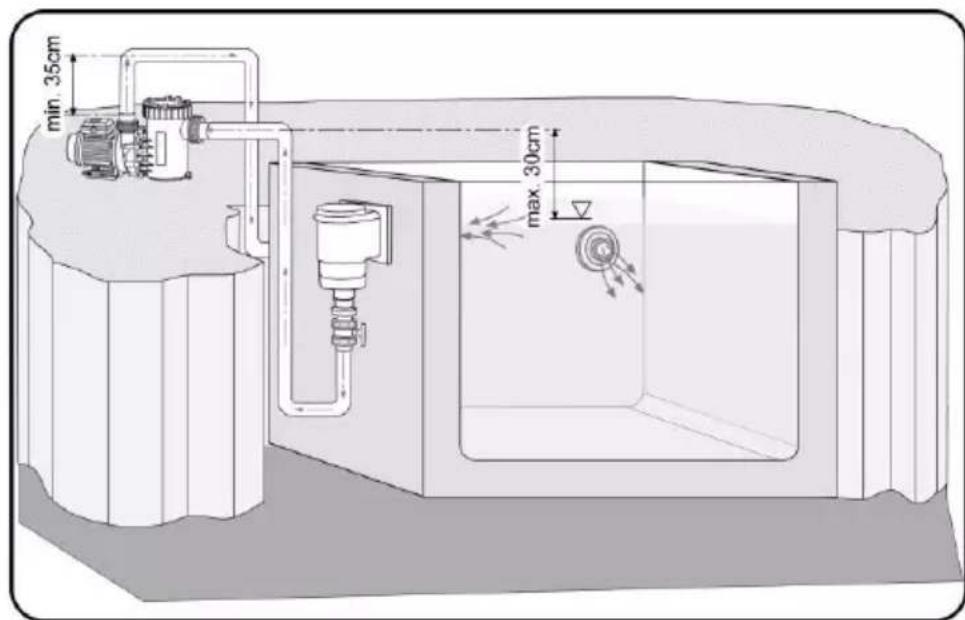

Apparatet skal opstilles horizontalt og tort. Det kan monteres under (tillobsdrift maks. 3m) aller over (maks. 2m) vandniveau (sugedrift). Herved ma sugehjden mellem vendets overflade og pumpen (geodætisk højde) ikke overskride 2 m. Sugehjden mindskes betydeligsted strømningsmodstande i sueledningen ved længerevarende og/eller for lavt beregnet rørledning.

Vær saerligt opmaerkoms pa sugeledningsens tæthed, idet pumpen suger darligt ell er slet ikke ved utaat sugelednding.

Det gennemsigtige lag skal ligeledes vare skruet fast pa. Apparatets sueledning skal vare sa kort som mulig Derved forringes indsugningstiden, der er afhengig af luftvolumen i sueledningen. Sugeledningen bor om mu anbringes under vendets overflade.

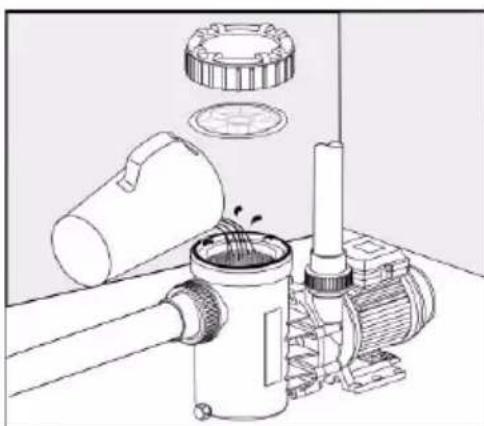

Gevindringen over sugesien lns ved at dreje den og det gennemsigtige lag loftes af. Pumpen fyldes langso med rent vand indtil sugeforbindelsen.

Det gennemsigtige lag sættes påigion og der kontrolleres, at den rundeteatningsring sidder ved det gennemsigt lag. Det gennemsigtige lag fastgøres derefter med kontraskruerne. Ellers kan apparatet ikke suge eller ikke sug med fuld kraft.

Apparatet bør kontrolleres før det tages i brug, hvis det har stæt ubrugt i laengere tid eller har stæt pa lageret i laengere tid, undersog om Iobehjulet drejer uden problemer. Efter ibrugtagning skal man vare opmaerksom pa, glideringtaetningen er tæt.

OBS! Før rengørings- og vedligeholdelsesarbejde skal stikket altid trækkes ud! Vigtigt! FIAP Aqua Active Magic: Åbn aldrig selv pumpen! Hvis rotoren er blokeret af skidt, skal du henvende dig til en autoriseret elektriker!

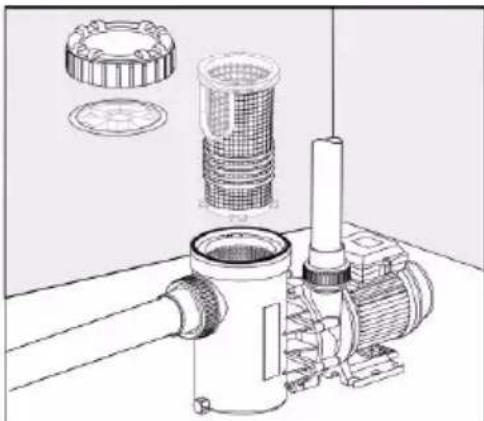

Sugesien skal rengøres med jævne mellemrum, idet volumenstrømmen ved apparatet nedsættes ved forurene erler fuld sugesi og vandet filtreres herefter ikke tilstrækkeligt. Herved slukker og tænder den blokerede pumpe gentagne gange, hvilket kan fjre til en motorskade. I söfald bortfalder garantien.

Slidkomponenter

Løbeenheden, lejet og glideringtaetningerne er slidkomponenter og er ikke omfattet af garantien.

Opbevaring/overvintring

Ved frost skal apparatet afinstalleres. Rengør apparatet grundigt, undersog det fro beskadigelser og opbevar d helt tomt for vand og frostfrit. Tom venligst ogsa ledninger, der er udsat for frost. Stikket ma ikke vare under vand!

Bortskaffelse

Apparatet skal bortskaffes i henhold til de nationale og lovmaessige bestemmelser. Sporg din forhandler.
