Mærke	Fiap
Model	Aqua Active Magic 18.000
Produkttype	Dampumpe
Anvendelse	Pumpning af bassinvand til filtre, vandfald og skabelse af vandstrøm
Forsyningsspænding	230 V
Motor beskyttelse	IPX4
Anbefalet elektrisk beskyttelse	Fejlstrømsafbryder 30 mA
Tilladt vandtemperatur	+8 °C til +35 °C
Maksimal omgivelsestemperatur	40 °C
Maks. sugehøjde	2 m
Maks. trykhøjde (gravitation)	2 m under vandoverfladen
Filtrering	Filterkurv med gennemsigtigt låg og O-ring
Forbrugsdele	Aksel + turbine, lejer, pakninger
Vedligeholdelse	Rengør regelmæssigt filterkurven
Vinteropbevaring	Tøm helt, opbevar frostfrit
Overensstemmelse	CE (89/336/EWG, 73/23/EWG)
Minimumsalder for brug	16 år

Ofte stillede spørgsmål - Aqua Active Magic 18.000 Fiap

Hvordan starter man Aqua Active Magic 18.000 pumpen?

Skru det gennemsigtige låg af sugekurven, fyld kurven med rent vand op til niveauet for sugeslangens indløb, og skru låget til. Sørg for at O-ringen er på plads.

Hvad er den maksimale tilladte vandtemperatur for denne pumpe?

Vandtemperaturen skal være mellem +8 °C og +35 °C.

Hvad gør man, hvis pumpen ikke starter?

Kontrollér først, at filterkurven er fyldt med vand, og at låget er tæt lukket. Sørg for, at strømforsyningen fungerer, og at fejlstrømsafbryderen på 30 mA ikke er sprunget. Hvis rotoren er blokeret, må du ikke skille pumpen ad selv; kontakt en professionel elektriker.

Hvordan rengør man pumpens filterkurv?

Tag stikket ud af pumpen, skru det gennemsigtige låg af, tag kurven ud og rengør den med rent vand. Sæt den på plads igen og skru låget til.

Kan jeg bruge pumpen uden for vandet?

Nej, pumpen må aldrig køre tør. Den skal altid være fyldt med vand, før den startes.

Hvilken elektrisk beskyttelse er nødvendig for denne pumpe?

Apparatet skal beskyttes af en fejlstrømsafbryder på 30 mA. Elektriske tilslutninger skal udføres af en professionel i henhold til gældende normer.

Hvordan opbevarer man pumpen om vinteren?

Tøm pumpen og slangerne helt, rengør den og opbevar den frostfrit.

Hvad gør man, hvis strømkablet er beskadiget?

Brug ikke apparatet. Få kablet udskiftet af producenten eller en specialiseret virksomhed.

Kan jeg bruge pumpen til at filtrere en swimmingpool?

Ja, apparatet kan bruges til svømmebassiner og badebassiner under overholdelse af nationale specifikationer.

Hvad er forbrugsdelene til pumpen?

De bevægelige dele (aksel + turbine), lejer og pakninger betragtes som forbrugsdele og er ikke dækket af garantien.

BRUGSANVISNING Aqua Active Magic 18.000 Fiap

Henvisninger til denne brugsanvisning

Før første anvendelse bedes du læse denne brugsanvisning igennem og gøre dig fortrolig med apparatet. Vær særligt opmærksom på sikkerhedsinstruktionerne for korrekt og sikker anvendelse.

FIAP Aqua Active Magic, i det følgende benævnt „apparatet“, er udelukkende beregnet til at pumpe normalt damvand til filter, vandfald og kildeanlæg og må kun anvendes ved en vandtemperatur på mellem 4 °C og +35 og med en driftsspænding på 230 Volt.

Apparatet er egnet til anvendelse i svømme- og badesøer under overholdelse af de nationale forskrifter.

Der kan opstå farer ved dette apparat for personer ved ikke formålsbestemt anvendelse og uhensigtsmæssig behandling. Ved uhensigtsmæssig anvendelse bortfalder den almene typegodkendelse fra vores side.

CE-producenterklæring

I henhold til EF-direktivet, EMV-direktivet (89/336/E∅F) samt lavspændingsdirektivet (73/23/E∅F) erklæringen overensstemmelsen. Følgende tilpassede standarder er blevet anvendt:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN50081-1-2, EN50082-1-2, EN60335-2-41:1990/A1

Sikkerhedsinstruktioner

Af sikkerhedsmæssige årsager må børn og unge under 16 år samt personer, der ikke er i stand til at genkende mulige farer eller der ikke er fortrolige med denne brugsanvisning, ikke benytte dette appara. Opbevar venligst denne brugsanvisning omhyggeligt! Ved skift af ejer skal brugsanvisningen også gives videre slags arbejde med dette apparat må kun udføres i henhold til den vedlagte vejledning.

Kombinationen af vand og elektricitet kan ved ikke reglementeret forbindelse eller uhensigtsmæssig håndtering til alvorlig fare for liv og lemmer. Tag kun apparatet i brug, hvis der ikke opholder sig personer i vandet! Før du kommer i kontakt med vandet, skal alle stik til alle apparater, der befinder sig i vandet, være trukket ud af stikkontakten. Sammenlign alle elektriske data fra strømforsyningen med typeskiltet på emballagen hhv. på apparatet. Sørg for, at apparatet er sikret over en fejlstrømbeskyttelsesanordning med en beregnet fejlstrøm på maks. 30 mA. Tag kun apparatet i drift ved en stikdåse, der er installeret efter forskrifteme. Sørg for, at stikket og alle forbindelsessteder forbliver tørre! Læg forbindelseskablet beskyttet, så beskadigelser ikke forekommer. Brug kabler, installationer, adaptere, forlængerledninger eller forlængerkabler med sikkerhedskontakter, der er bereg til udendørs anvendelse. Træk aldrig i og bær aldrig apparatet i dens forbindelsesledning! Ved et defekt kabel e hus må apparatet ikke tages i drift! FIAP Aqua Active Magic: Hvis apparatets strømforsyningsledning beskadige skal det erstattes af producenten eller af kundeservice, for at undgå fare. Ved skader på ledningen skal apparat bortskaffes. Elektriske installationer ved havedamme skal overholde de internationale og nationale bestemmels Åbn aldrig apparatets hus eller dens tilhørende dele, hvis det ikke udtrykkeligt står i brugsanvisningen. Foretag aldrig tekniske ændringer på apparatet. Brug kun originale dele og originalt tilbehør. Reparationer må kun udfø en autoriseret kundeservice. Tag aldrig apparatet i brug uden gennemløb af vand! Må ikke anvendes med and flydende væsker end vand!

Ved spørgsmål eller problemer bedes du for din egen sikkerheds skyld henvende dig til en autoriseret elektrike

Elektrisk tilslutning

Den elektriske tilslutning må, i henhold til EVU og VDE, kun udføres af en autoriseret elektriker. For alle installationer ved pumpen gælder VDE 0100 del 702. Alle ydelsesdata kan aflæses på typeskiltet. Al arbejde på apparatet m kun udføres i spændingsfri tilstand!

Ibrugtagning

OBS! Apparatet må aldrig tages i drift uden filterkurven hhv. filtersien og uden gennemløb af vand!

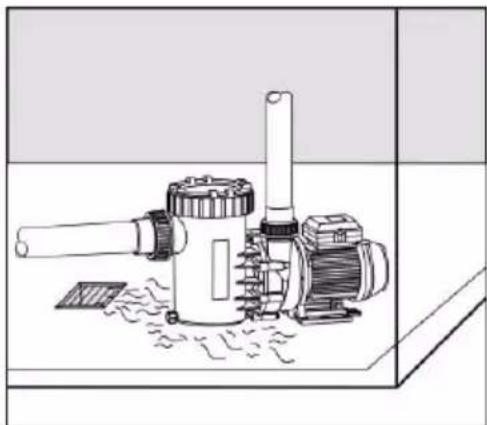

Apparatet er udstyret med en motor af beskyttelsesform IP X4. Pumpens opstillingssted skal være tørt og med god ventilation. Hvis pumpen skal opstilles i et lukket rum, skal der være et vandafløb til stede. Bundafløbets størrelse retter sig først og fremmest efter svømmebassinets størrelse og cirkulationsvolumenstrømmen, men efter muligheden for mulige lækager i vandrensningssystemet for badevandet. Omgivelsens temperatur må ikk overskride 40 °C.

Ved installation i det fri skal det altid forsynes med en enkelt beskyttelse mod regn.

Dette forlænger dit apparats levetid. I et lukket rum som f.eks. en kælder, skal der være et vandafløb til stede. I apparatet opstilles i et fugtigt rum, skal der sørges for en effektiv ventilation og udluftning, så der ikke dannes kondensvand. I mindre installationsrum kan den naturlige afkøling af luften være så lav, at der også er påkræve ventilation og udluftning, så omgivelsernes temperatur ikke overskrider +40° C. Ved hjælp af egnede foranstaltninger skal der sikres, at strukturbåret støj eller luftbåren støj fra apparatet ikke forstyrrer omgivelsern uhensigtsmæssigt.

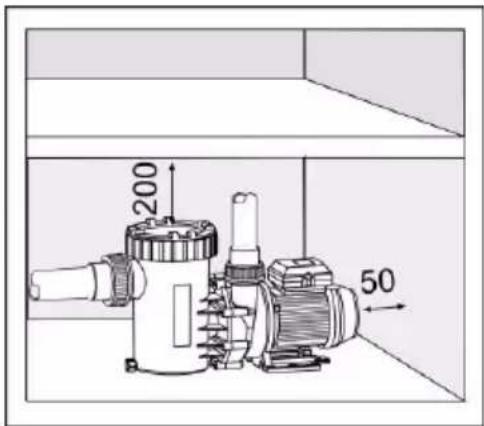

Ved installation skal man være opmærksom på, at der er tilstrækkelig med plads til at udbygge motorenheden retning motorventilator med mindst 50 mm og sugesien opad med mindst 200 mm plads.

200 50

Til fastgørelse af apparatet må der udelukkende anvendes skruer, gevind eller dyvel i fundamentet, for ikke at blokere en udbygning af motorenheden. Suge- og trykledning skal anbringes spændingsfri på pumpehuset.

Mekanisk og hydraulisk funktion:

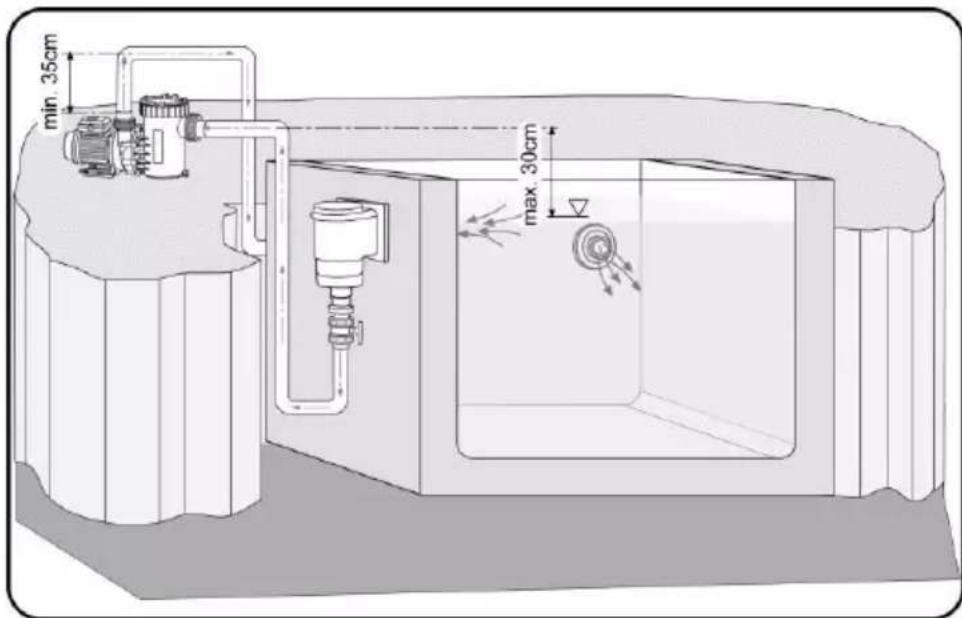

Apparatet skal opstilles horisontalt og tørt. Det kan monteres under (tilløbsdrift maks. 3m) eller over (maks. 2m) vandniveau (sugedrift). Herved må sugehøjden mellem vandets overflade og pumpen (geodætisk højde) ikke overskride 2 m. Sugehøjden mindskes betydeligt ved strømningsmodstande i sugeledningen ved længerevarende og/eller for lavt beregnet rørledning.

Vær særligt opmærksom på sugeledningens tæthed, idet pumpen suger dårligt eller slet ikke ved utæt sugeledning.

Det gennemsigtige låg skal ligeledes være skruet fast på. Apparatets sugeledning skal være så kort som mulig Derved forringes indsugningstiden, der er afhængig af luftvolumen i sugeledningen. Sugeledningen bør om mu anbringes under vandets overflade.

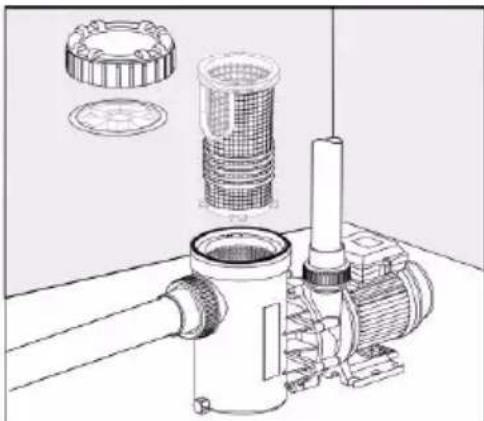

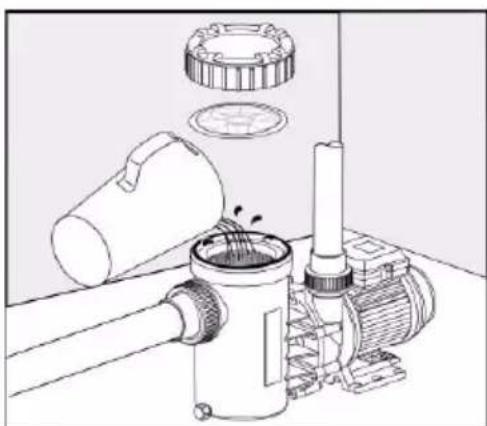

Gevindringen over sugesien løsnes ved at dreje den og det gennemsigtige låg løftes af. Pumpen fyldes langso med rent vand indtil sugeforbindelsen.

Det gennemsigtige låg sættes på igen og der kontrolleres, at den runde tætningsring sidder ved det gennemsigt låg. Det gennemsigtige låg fastgøres derefter med kontraskruerne. Ellers kan apparatet ikke suge eller ikke sug med fuld kraft.

Apparatet bør kontrolleres før det tages i brug, hvis det har stået ubrugt i længere tid eller har stået på lageret i længere tid, undersøg om løbehjulet drejer uden problemer. Efter ibrugtagning skal man være opmærksom på, glideringtætningen er tæt.

min. 35cm max. 30cm

OBS! Før rengørings- og vedligeholdelsesarbejde skal stikket altid trækkes ud!

Vigtigt! FIAP Aqua Active Magic: Åbn aldrig selv pumpen! Hvis rotoren er blokeret af skidt, skal du henvende dig til en autoriseret elektriker!

Sugesien skal rengøres med jævne mellemrum, idet volumenstrømmen ved apparatet nedsættes ved forurene eller fuld sugesi og vandet filtreres herefter ikke tilstrækkeligt. Herved slukker og tænder den blokerede pumpe gentagne gange, hvilket kan føre til en motorskade. I så fald bortfalder garantien.

Løbeenheden, lejet og glideringtætningerne er slidkomponenter og er ikke omfattet af garantien.

Opbevaring/overvintring

Ved frost skal apparatet afinstalleres. Rengør apparatet grundigt, undersøg det fro beskadigelser og opbevar d helt tømt for vand og frostfrit. Tøm venligst også ledninger, der er udsat for frost.

Apparatet skal bortskaffes i henhold til de nationale og lovmæssige bestemmelser. Spørg din forhandler.
