MANUAL DE UTILIZARE Aqua Active Magic 18.000 Fiap

Indicaţii referitoare la acest manual de instrucţiuni Înainte de prima utilizare persoana în cauză va citi aceasta instrucţiune de utilizare şi se va familiariza cu dispozitivul. Se va acorda o atenţie deosebită instrucţiunilor de siguranţă în vederea unei utilizări corecte şi sigure. Utilizare conform dispoziţiilor Dispozitivul FIAP Aqua Active Magic, dispozitivul numit in continuare, a fost produs doar pentru a pompa apa de iaz în filtre, cascade şi ape curgătoare, la temperaturi între +4°C şi + 35°C şi la o tensiune de funcţionare de 230 volţi. Dispozitivul este indicat pentru utilizarea în iazuri şi piscine cu condiţia respectării normelor naţionale ale constructorului. Utilizare necorespunzătoare În caz de utilizare necorespunzătoare şi tratament incorect, acest dispozitiv poate fi considerat periculos pentru persoane. În caz de utilizare necorespunzătoare răspunderea noastră încetează iar permisiunea generală de utilizare va fi anulată. CE- Declaraţia producătorului Conform directivelor EG şi EMV (89/336/EWG) precum şi directivelor privitoare la instalaţiile de joasă tensiune (73/23/EWG) se declară conformitatea. Au fost aplicate următoarele norme armonizate: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN50081-1-2, EN50082-1-2, EN60335-2-41:1990/A1 Instrucţiuni de siguranţă Din motive de siguranţă, copiii şi tinerii sub 16 ani precum şi persoanele, care nu pot recunoaşte eventualele pericole sau care nu sunt familiarizate cu aceasta instrucţiune de utilizare nu au voie să utilizeze acest aparat! Vă rugăm să păstraţi această instrucţiune de utilizare la loc sigur! În cazul schimbării proprietarului această instrucţiune de siguranţă va fi dată acestuia. Toate lucrările cu acest dispozitiv pot fi efectuate doar în conformitate cu prezenta instrucţiune. Combinaţia de apă şi electricitate poate duce în cazul unei conexiuni necorespunzătoare sau a unei mânuiri incorecte la un pericol serios pentru corp şi viaţă. Dispozitivul va fi utilizat doar atunci când nu se află nicio persoană în apă! Înainte de a intra în contact cu apa, se vor scoate întotdeauna toate stecherele de reţea ale obiectelor aflate în apă. Se vor compara datele electrice ale reţelei de alimentare cu energie electrică cu datele electrice ale plăcuţei tip de pe ambalaj respectiv dispozitiv. Persoana în cauză trebuie să se asigure că dispozitivul este asigurat cu un dispozitiv de protecţie contra întreruperii de curent cu o dimensionare a întreruperii de curent nu mai mare de 30 mA. Dispozitivul se va conecta doar la o priză instalalată conform normelor în vigoare. Stecherul de reţea şi toate racordurile se vor proteja împotriva umidităţii! Racordul va fi montat în aşa fel încât orice deteriorare să fie exclusă. Se vor utiliza instalaţii, adaptoare, prelungitoare şi conducte de legătură cu protecţie, care sunt permise pentru utilizarea exterioară! Dispozitivul nu se va trage sau transporta de racord! Nu se va utiliza dispozitivul în cazul în care cablul sau carcasa sunt defecte! FIAP Aqua Active Magic:În cazul în care racordul dispozitivului este deteriorat, acesta va fi înlocuit de către producător sau de către serviciul clienţi. Instalaţiile electrice din iazuri trebuie să corespundă dispoziţiilor internaţionale şi naţionale ale constructorului, pentru a evita eventuale pericole. În cazul deteriorării conductorului, dispozitivul trebuie evacuat conform normelor în vigoare. Instalaţiile electrice din iazuri şi piscine trebuie să corespundă dispoziţiilor internaţionale şi naţionale ale constructorului. Nu este permisă deschiderea carcasei dispozitivului sau a componentelor acesteia, dacă instrucţiunea de utilizare nu indică explicit acest lucru. Nu se vor efectua niciodată modificări tehnice la dispozitiv. Se vor folosi doar componente şi accesorii originale. Reparaţiile vor fi efectuate doar de către personalulFIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 81 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com autorizat. Dacă presiunea apei este scăzută nu se va utiliza dispozitivul! Nu se vor folosi alte lichide în afară de apă! fÎn cazul apariţiei unor întrebări sau probleme adresaţi-vă pentru propria dumneavoastră siguranţă unui electrician calificat! Conexiune electrică Conexiunea electrică poate fi efectuată conform EVU und VDE doar de către personalul autorizat. Pentru toate instalaţiile pompei este valabilă VDE 0100 secţiunea 702. Toate datetele referitoare la capacitate se vor extrage de pe plăcuţa tip. Dispozitivul trebuie deconectat înainte de a efectua lucrări asupra lui! Punere în funcţiune Atenţie! Nu este permisă utilizarea dispozitivului fără coş şi sită de filtrare şi fără debit corespunzător de apă! Dispozitivul este dotat cu un motor de tipul protecţiei IP X4. Pompa trebuie amplasata intr-un loc ferit de umiditate si bine ventilat. Daca pompa este amplasata intr-o incapere inchisa este necesara prezenta unei scurgeri. Dimensiunea fantei de evacuare din podea se stabileste in functie de marimea piscinei, debitul de apa si de posibilele pierderi datorate sistemului de recirculare (crapaturi, fisuri, etc.) Temperatura ambientala nu trebuie sa depaseasca 40 °C.

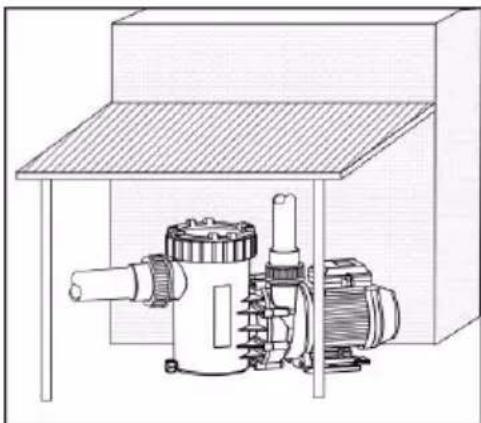

La instalarea în aer liber se va utiliza o protecţie simplă contra ploii.

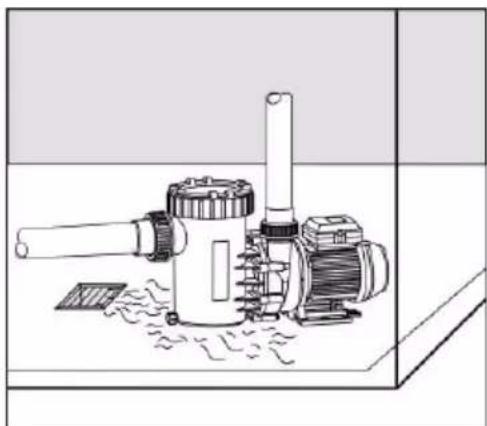

Aceasta va ridica durata de viaţă a dispozitivului dumneavoastră. Într-o încăpere închisă spre ex. pivniţa trebuie să existe neapărat o scurgere. În cazul în care dispozitivul este depozitat într-o încăpere umedă, trebuie asigurată o aerisire eficientă pentru a nu se forma condens. În încăperile mici cu o răcire naturală insuficientă este deasemeneaFIAP Aqua Active Magic

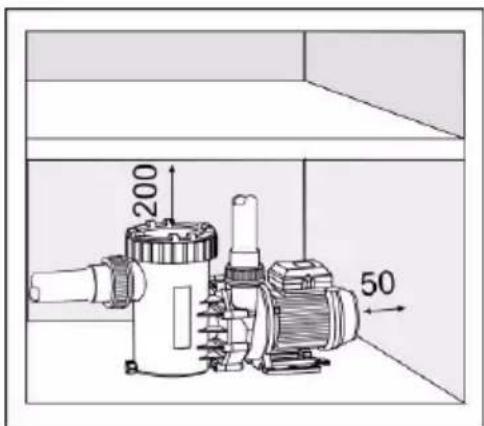

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 82 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com nevoie de aerisire, pentru a nu se depăşi temperatura de +40°C. Prin mijloace adecvate se va asigura ca sunetele produse de dispozitiv să nu influenţeze în mod negativ împrejurimile. Se va acorda atenţie la instalare, pentru a beneficia de suficient spaţiu, astfel încât unitatea motor să poată fi demontată în direcţia ventilatorului de motor cel puţin 50 mm şi sita de aspirare în sus cel puţin 200 mm.

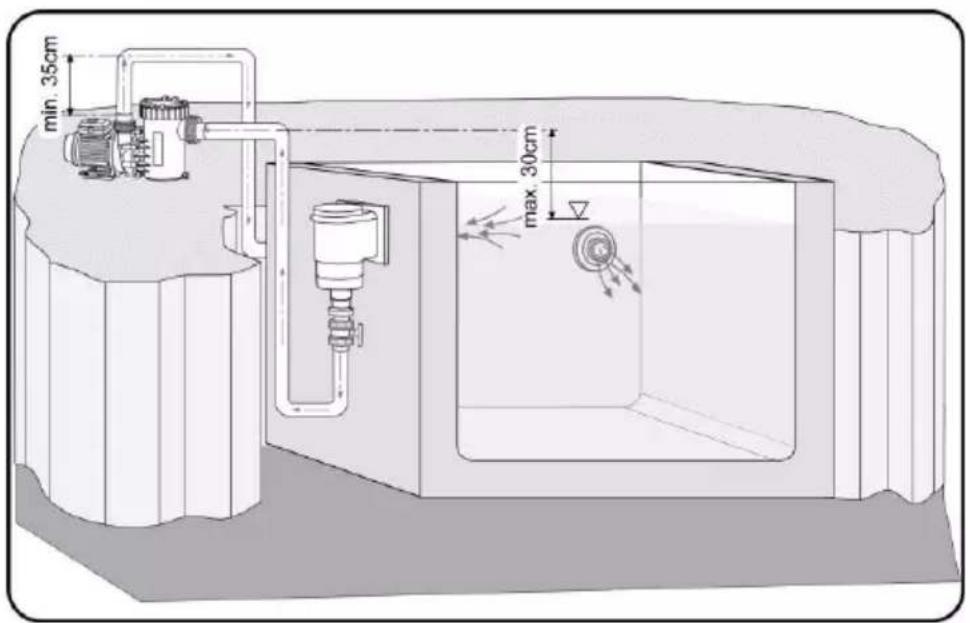

Pentru a permite demontarea unităţii motor se vor utiliza doar şuruburi, fileturi şi dibluri la fundament în vederea fixării dispozitivului. Conductele de aspirare şi presiune trebuie montate la carcasa pompei fără a se afla sub tensiune. Funcţia mecanică şi hidraulică: Dispozitivul trebuie instalat orizontal şi ferit de umezeală. Acesta poate fi montat atât sub nivelul apei (alimentare max. 3m) cât şi deasupra nivelului apei (max. 2m) (aspirare). ). Înălţimea de aspirare dintre nivelul apei şi pompă (înălţimea geodetică) nu trebuie să depăşească 2m. O conductă prea lungă sau prea scurtă va reduce înălţimea de aspirare datorită rezistenţei de scurgere. Se va acorda atenţie etanşeităţii, deoarece în cazul neetanşeităţii conductei de aspirare pompa aspiră greu sau deloc. Capacul transparent trebuie deasemenea înşurubat bine. Pentru a reduce perioada de aspirare, care depinde de volumul de aer din conducta de aspirare, conducta de aspirare trebuie să fie cât de scurtă posibil. Conducta de aspirare trebuie să se afle sub nivelul apei.

Se va elibera inelul cu filet de deasupra sitei de aspirare prin rotire şi se va scoate capacul transparent. Se umple pompa încet cu apă curată până la nivelul conexiunii de aspirare. Prima dată se va asigura că inelul cu filet se află în interiorul capacului transparent, după care se va pune capacul şi se va fixa cu contrapiuliţe. În caz contrar dispozitivul nu va putea funcţiona la capacitate maximă.FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 83 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com După o perioadă mai lungă de depozitare trebuie verificată uşurinţa cu care roata funcţionează. După punerea în funcţiune se va verifica dacă inele cu filet sunt strânse bine.

Curăţarea şi întreţinerea Atenţie! Înainte de a efectua lucrări de curăţare şi întreţinere se va scoate întotdeauna stecherul din priză! Important! FIAP Aqua Active Magic: Nu deschideţi în niciun caz dumneavoastră pompa! În cazul în care rotorul este blocat cu murdărie, adresaţi-vă unui electrician! Sita de aspirare trebuie curăţată regulat, deoarece în cazul în care sita este murdară sau plină cu particule de murdărie, capacitatea de funcţionare a dispozitivului este redusă şi cauzează o filtrare insuficientă. Pornirea şi oprirea pompei blocate poate cauza distrugerea motorului. În acest caz se pierde garanţia.

Componente uzate Unitatea de bază şi inelele de etanşare sunt componente care se uzează şi nu fac obiectul garanţiei.FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 84 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Depozitare/ Depozitare pe timp de iarnă În caz de îngheţ se va demonta dispozitivul. Dispozitivul se va curăţa temeinic, se va verifica de eventuale defecţiuni şi se va depozita într-o zonă ferită de îngheţ. Se vor scoate şi conductele care riscă să îngheţe. Nu este permisă inundarea stecherului! Evacuare Dispozitivul trebuie îndepărtat/ evacuat conform dispoziţiilor naţionale în vigoare. Se va întreba furnizorul de specialitate .FIAP Aqua Active Magic
