BEDIENUNGSANLEITUNG Aqua Active Magic 18.000 Fiap

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 1 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.comFIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 2 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com

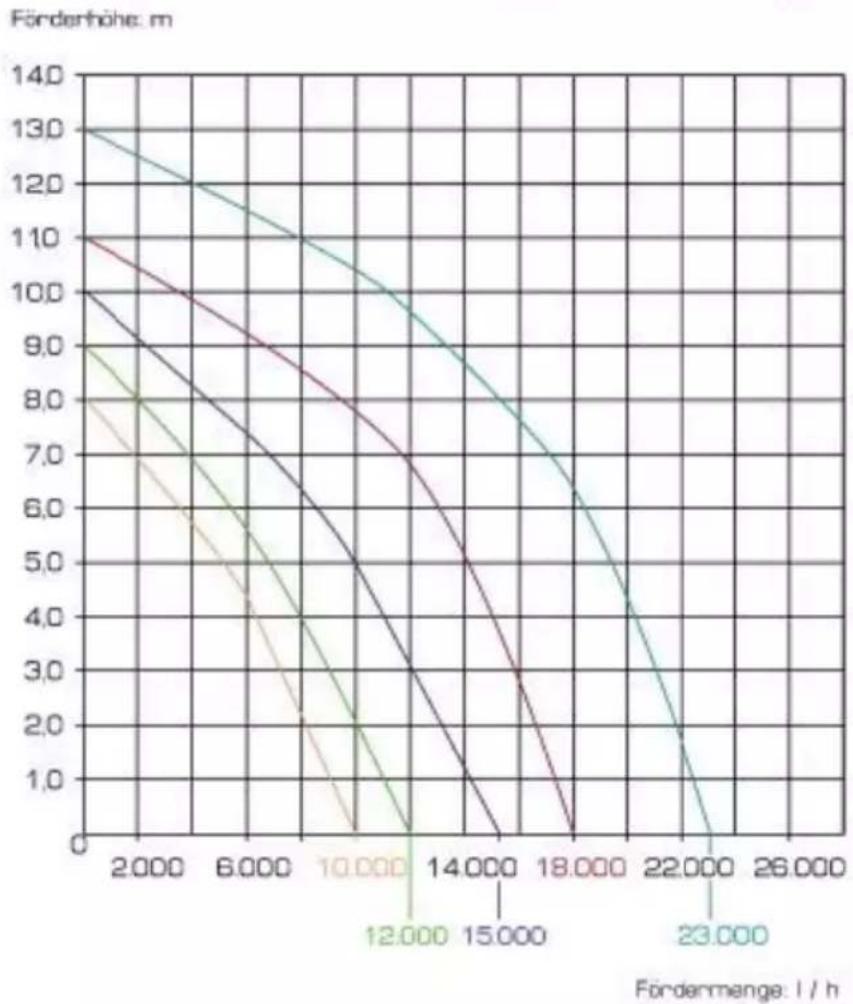

Art. Nr. Bezeichnung Förderleistung H-max. Schutzart Art. No. Description Capacity

13 m IP 55 Art. Nr. Leistungsaufnahme Einlauf / Auslauf mm Abmessungen mm Gewicht Art. No. Power Inlet / Outlet mm Dimension mm Weight

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 3 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com

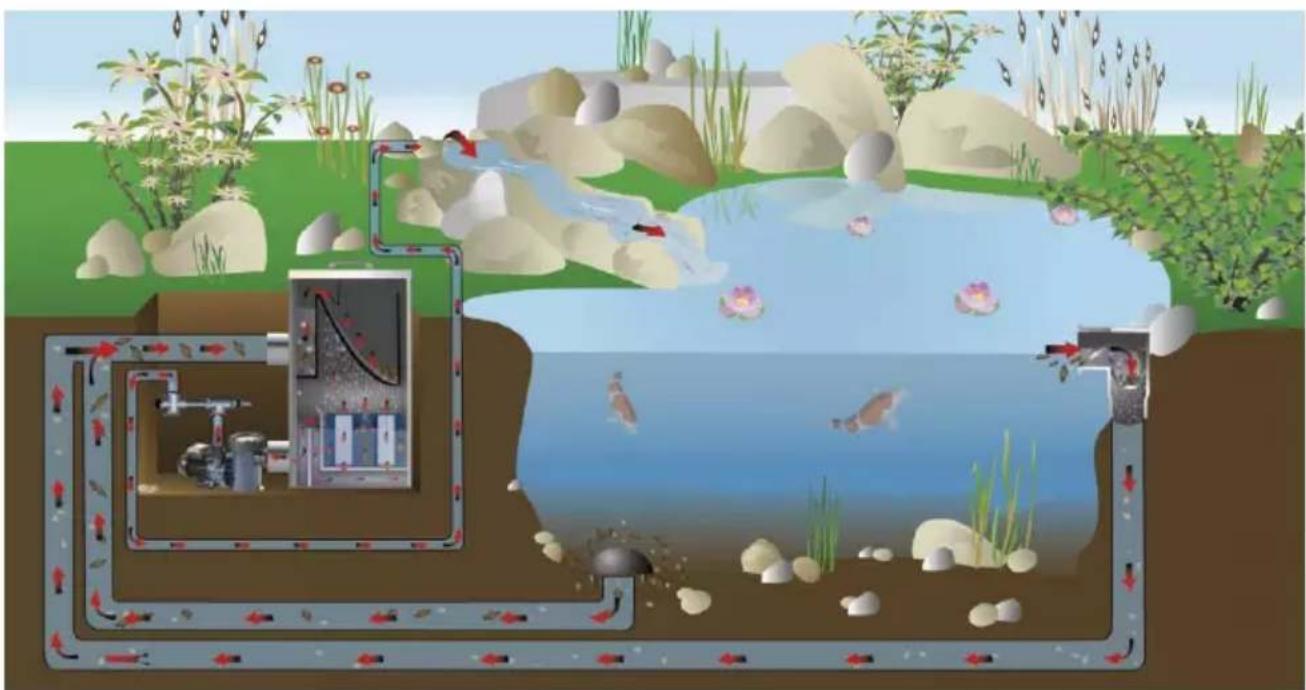

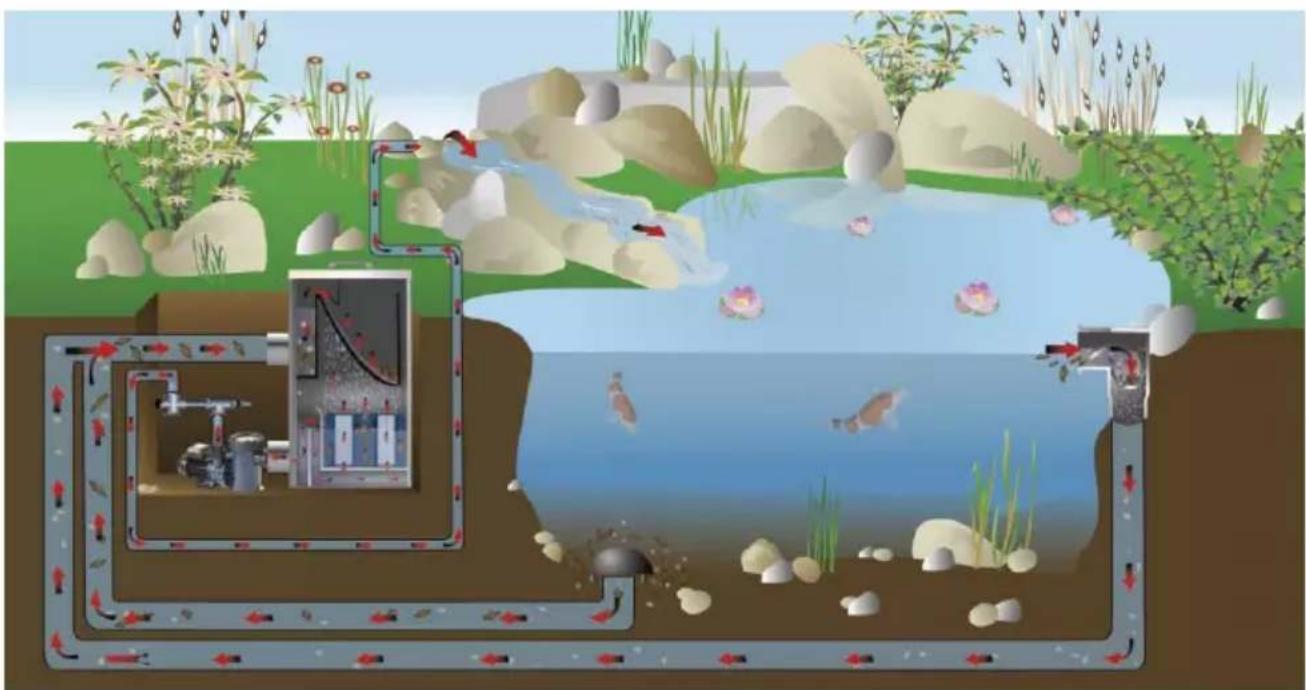

Hinweise zu dieser Gebrauchsanweisung Vor der ersten Benutzung lesen Sie bitte die Gebrauchsanweisung und machen sich mit dem Gerät vertraut. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bestimmungsgemäße Verwendung FIAP Aqua Active Magic, im weiteren Gerät genannt, ist ausschließlich zum Pumpen von normalem Teichwasser für Filter, Wasserfall und Bachlaufanlagen hergestellt worden und bei einer Wassertemperatur zwischen 4°C bis +35°C und einer Betriebsspannung von 230 Volt zu verwenden. Das Gerät ist geeignet für den Einsatz an Schwimm- und Badeteichen unter Einhaltung der nationalen Errichtervorschriften. Nicht bestimmungsgemäße Verwendung Es können bei nicht bestimmungsgemäßer Verwendung und unsachgemäßer Behandlung Gefahren von diesem Gerät für Personen entstehen. Bei nicht bestimmungsgemäßer Verwendung erlischt die Haftung unsererseits sowie die allgemeine Betriebserlaubnis. CE-Herstellererklärung Im Sinne der EG-Richtlinie EMV-Richtlinie (89/336/EWG) sowie der Niederspannungsrichtlinie (73/23/EWG) erklären wir die Konformität. Folgende harmonisierte Normen wurden angewandt: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN50081-1-2, EN50082-1-2, EN60335-2- 41:1990/A1 Sicherheitshinweise Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mögliche Gefahren nicht erkennen können oder die nicht mit dieser Gebrauchsanweisung vertraut sind, dieses Gerät nicht benutzen! Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die Gebrauchsanweisung weiter. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zu ernsthafter Gefahr für Leib und Leben führen. Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten! Bevor Sie in das Wasser greifen, immer die Netzstecker aller im Wasser befindlichen Geräte ziehen. Vergleichen Sie die elektrischen Daten der Stromversorgung mit dem Typenschild auf der Verpackung bzw. auf dem Gerät. Stellen Sie sicher, dass das Gerät über eine Fehlerstromschutzeinrichtung mit einem Bemessungs-Fehlerstrom von maximal 30 mA gesichert ist. Betreiben Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose. Halten Sie den Netzstecker und alle Anschlussstellen trocken! Verlegen Sie die Anschlussleitung geschützt, so dass Beschädigungen ausgeschlossen sind. Verwenden Sie nur Kabel, Installationen, Adapter, Verlängerungs- oder Anschlussleitungen mit Schutzkontakt, die für den Außeneinsatz zugelassen sind. Tragen oder ziehen Sie das Gerät nicht an der Anschlussleitung! Bei defektem Kabel oder Gehäuse darf das Gerät nicht betrieben werden! FIAP Aqua Active Magic: Wenn die Netzanschlussleitung des Gerätes beschädigt wird, muss die durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden. Bei Beschädigung der Leitung ist das Gerät zu entsorgen. Elektrische Installationen an Gartenteichen müssen den internationalen und nationalen Errichterbestimmungen entsprechen. Öffnen Sie niemals das Gehäuse des Gerätes oder deren zugehörigen Teile, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Niemals technische Änderungen am Gerät vornehmen. Nur Original-Ersatzteile und –Zubehör verwenden. Reparaturen nur von autorisierten Kundendienststellen durchführen lassen. Betreiben Sie das Gerät niemals ohne Wasserdurchfluss! Fördern Sie niemals andere Flüssigkeiten als Wasser!FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 4 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Bei Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an einen Elektrofachmann! Elektrischer Anschluss Der elektrische Anschluss darf gemäß der EVU und VDE nur durch einen autorisierten Fachmann durchgeführt werden. Für alle Installationen der Pumpe gilt die VDE 0100 Teil 702. Alle Leistungsdaten sind dem Typenschild zu entnehmen. Alle Arbeiten am Gerät nur im stromlosen Zustand ausführen! Inbetriebnahme Achtung! Das Gerät niemals ohne Filterkorb bzw. Filtersieb und ohne Wasserdurchfluss betreiben! Das Gerät ist mit einem Motor der Schutzart IP X4 ausgestattet. Der Aufstellungsort der Pumpe muss trocken und gut belüftet sein. Sollte die Pumpe in einem geschlossenen Raum aufgestellt werden, muss ein Wasserablauf vorhanden sein. Die Größe des Bodenablaufs richtet sich vor allem nach der Größe des Schwimmbeckens, dem Umwälzvolumenstrom aber auch nach der Möglichkeit möglicher Leckagen im Badewasserumwälzsystem. Die Umgebungstemperatur darf 40 °C nicht überschreiten.

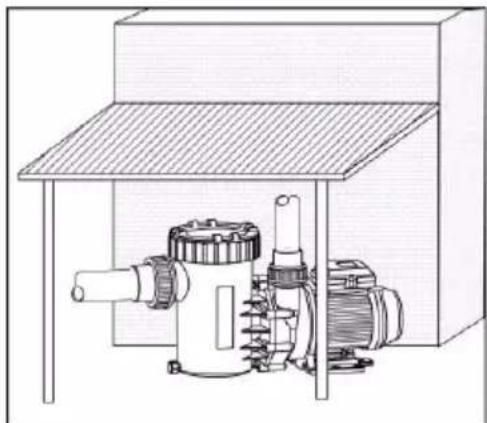

Bei einer Installation im freien immer einen einfachen Regenschutz vorsehen.

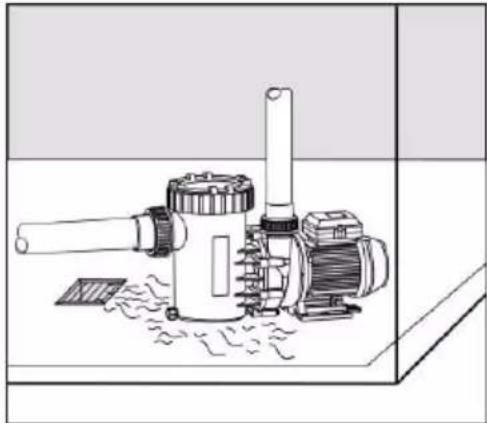

Dies erhöht die Lebensdauer Ihres Gerätes. In einem geschlossenem Raum z.B. Keller, muss unbedingt ein Wasserablauf vorhanden sein. Wird das Gerät in einem feuchten Raum aufgestellt, muss für eine wirksame Be- und Entlüftung gesorgt werden, damit sich kein Kondenswasser bilden kann. In kleineren Installationsräumen kann die natürliche Luftkühlung so gering sein, dass auch hier eine Be- und Entlüftung erforderlich ist, damit die Umgebungstemperatur von +40°C nicht überschritten wird. Durch geeignete Maßnahmen ist sicherzustellen, dass Körper- oder Luftschall des Gerätes nicht in unzulässige Weise die Umgebung beeinträchtigt.FIAP Aqua Active Magic

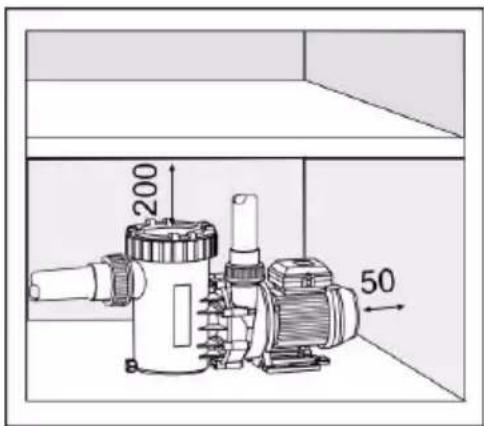

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 5 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Es ist bei der Installation darauf zu achten, dass genügend Platzreserve vorhanden ist, damit die Motoreinheit in Richtung Motorlüfter mindestens 50 mm und das Saugsieb nach oben mindestens 200 mm ausgebaut werden können.

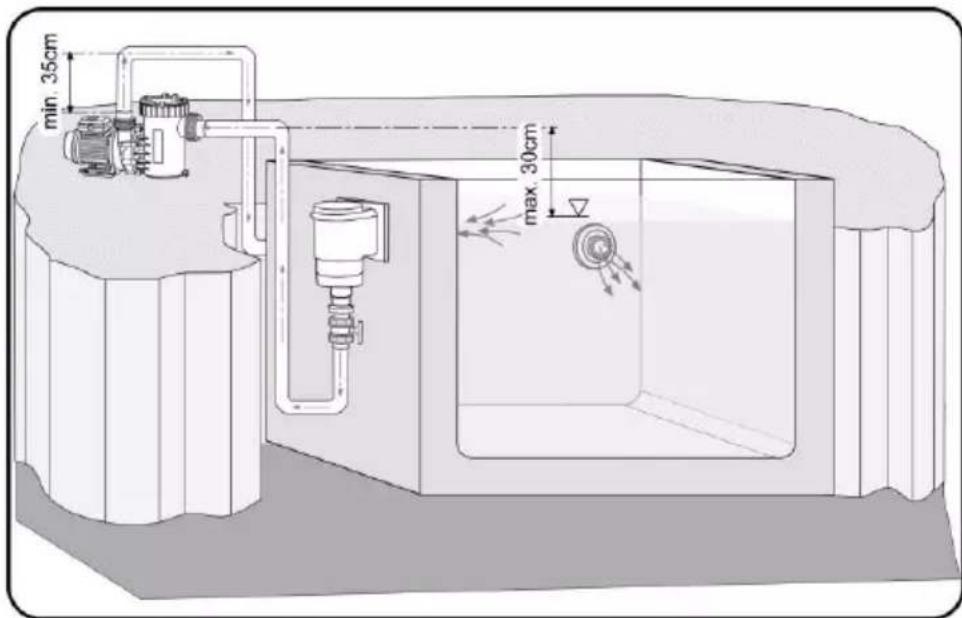

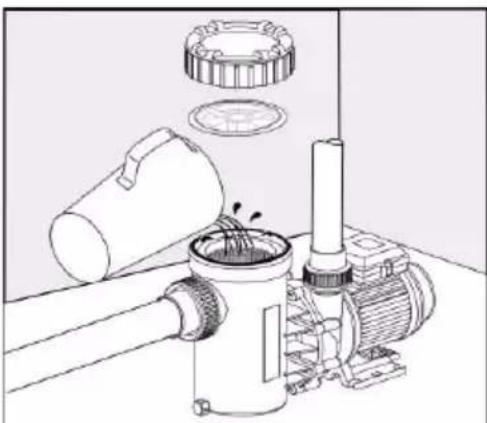

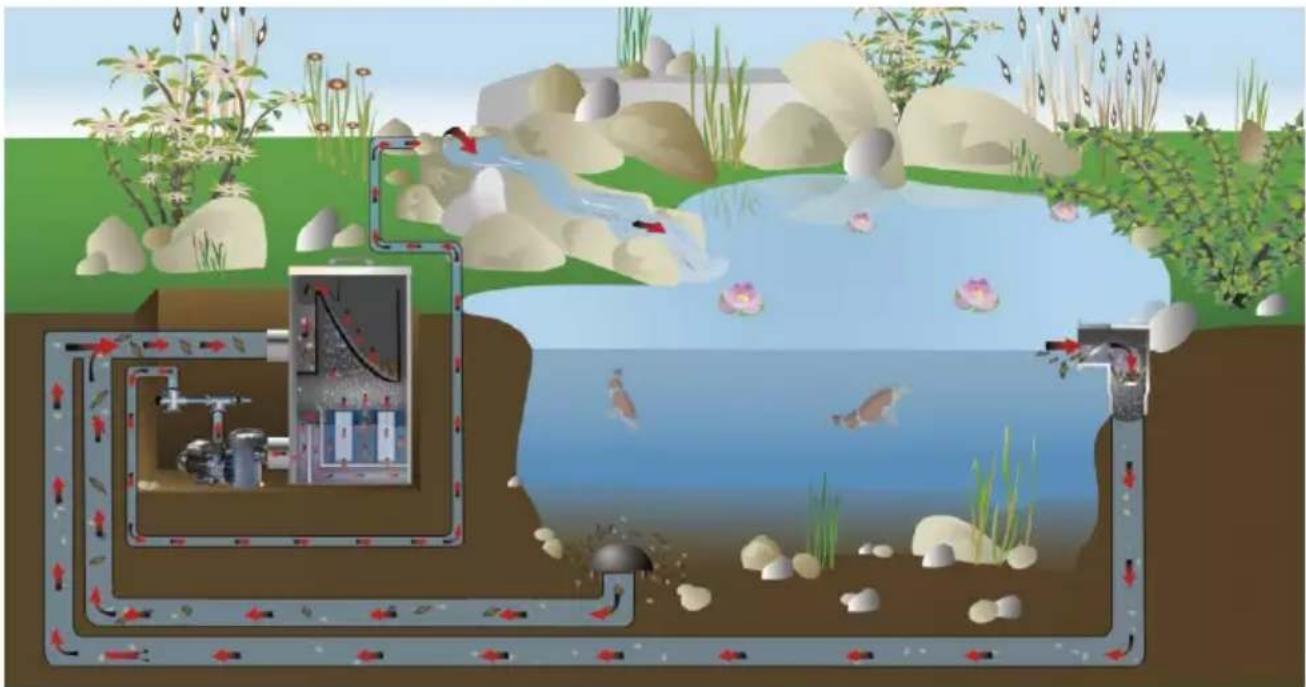

Zur Befestigung des Gerätes sind ausschließlich Schrauben, Gewinde oder Dübel im Fundament zu verwenden, um einen Ausbau der Motoreinheit nicht zu blockieren. Saug- und Druckleitung sind spannungsfrei am Pumpengehäuse anzubringen. Mechanische und hydraulische Funktion: Das Gerät muss horizontal und trocken aufgestellt werden. Sie kann sowohl unterhalb (Zulaufbetrieb max. 3m) als auch oberhalb (max. 2m) Des Wasserniveaus (Saugbetrieb) montiert werden. Hierbei darf die Saughöhe zwischen Wasserspiegel und Pumpe (geodätische Höhe) 2m nicht überschreiten. Die Saughöhe wird durch Strömungswiderstände in der Saugleitung bei längeren und/oder zu klein bemessenen Rohrleitungen erheblich herabgesetzt. Es ist auf Dichtigkeit der Saugleitung zu achten, bei undichter Saugleitung saugt die Pumpe schlecht oder gar nicht. Der Klarsichtdeckel muss ebenfalls dicht aufgeschraubt sein. Die Saugleitung des Gerätes soll so kurz als möglich sein. Dadurch verringert sich die Ansaugzeit, die vom Luftvolumen in der Saugleitung abhängig ist. Die Saugleitung sollte möglichst unter dem Wasserniveau verlegt werden. Den Gewindering über dem Saugsieb durch Drehen lösen und den Klarsichtdeckel abheben. Die Pumpe langsam mit sauberem Wasser bis zum Sauganschluss füllen.FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 6 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Den Klarsichtdeckel aufsetzen und darauf achten, dass sich der Runddichtring am Klarsichtdeckel befindet. Den Klarsichtdeckel danach mit den Gegenschrauben befestigen. Anderenfalls kann das Gerät nicht oder nicht mit voller Kraft ansaugen. Das Gerät vor Inbetriebnahme nach längerer Stillstands- bzw. Lagerzeit, auf Leichtgängigkeit des Laufrades prüfen. Nach Inbetriebnahme auf Dichtigkeit der Gleitringdichtung achten.

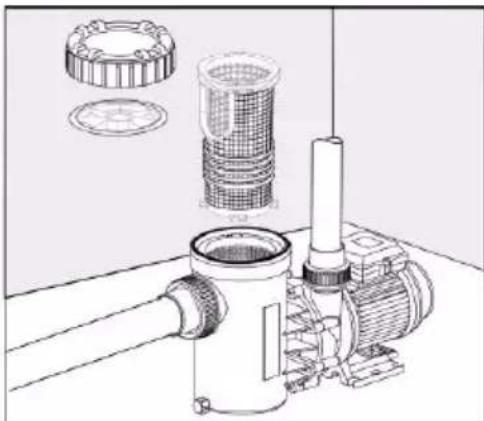

Reinigung und Wartung Achtung! Vor Reinigungs- und Wartungsarbeiten immer den Netzstecker ziehen! Wichtig! FIAP Aqua Active Magic: Öffnen Sie die Pumpe keinesfalls selbst! Falls der Rotor durch Verschmutzung blockiert ist, wenden Sie sich an einen Elektrofachmann! Das Saugsieb muss regelmäßig gereinigt werden, denn bei verschmutztem oder vollem Saugsieb geht der Förderstrom des Gerätes zurück und es findet keine ausreichende Filtration statt. Dadurch entsteht ein mehrmaliges Ein- und Ausschalten der blockierten Pumpe und kann einen Motorschaden zur Folge haben. In diesem Fall erlischt der Garantieanspruch.

Verschleißteile Die Laufeinheit, Lager, Gleitringdichtungen sind Verschleißteile und unterliegen nicht der Gewährleistung.FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 7 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Lagern / Überwintern Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch, prüfen Sie das Gerät auf Beschädigung und bewahren es komplett entleert und frostfrei auf. Bitte entleeren Sie auch frostgefährdete Schlauchleitungen. Der Stecker darf nicht überflutet werden! Entsorgung Das Gerät ist gemäß den nationalen gesetzlichen Bestimmungen zu entsorgen. Fragen Sie Ihren Fachhändler.FIAP Aqua Active Magic
