Márka	Fiap
Modell	Aqua Active Magic 18.000
Terméktípus	Tavi szivattyú
Felhasználás	Tavi víz szivattyúzása szűrőkbe, vízesésekhez és vízáramlás létrehozásához
Tápellátás feszültsége	230 V
Motor védelem	IPX4
Ajánlott elektromos védelem	30 mA-es Fi relé
Megengedett vízhőmérséklet	+8 °C és +35 °C között
Maximális környezeti hőmérséklet	40 °C
Maximális szívómagasság (szívás)	2 m
Maximális nyomómagasság (gravitációs)	2 m a vízszint alatt
Szűrés	Átlátszó fedéllel és O-gyűrűvel ellátott szűrőkosár
Fogyóanyagok	Tengely + járókerék, csapágyak, tömítések
Karbantartás	Rendszeresen tisztítsa a szűrőkosarat
Téli tárolás	Teljesen ürítse ki, fagymentes helyen tárolja
Megfelelőség	CE (89/336/EWG, 73/23/EWG)
Minimális használati életkor	16 év

Gyakran ismételt kérdések - Aqua Active Magic 18.000 Fiap

Hogyan kell előtölteni az Aqua Active Magic 18.000 szivattyút?

Csavarja le a szívókosár átlátszó fedelét, töltse fel a kosarat tiszta vízzel a szívótömlő bemenetének szintjéig, majd csavarja vissza a fedelet. Győződjön meg arról, hogy az O-gyűrű a helyén van.

Mekkora a megengedett maximális vízhőmérséklet ehhez a szivattyúhoz?

A vízhőmérsékletnek +8 °C és +35 °C között kell lennie.

Mi a teendő, ha a szivattyú nem indul?

Először ellenőrizze, hogy a szűrőkosár tele van-e vízzel és a fedél szorosan zárva van-e. Győződjön meg arról, hogy az elektromos tápfeszültség működik és a 30 mA-es Fi relé nem oldott le. Ha a rotor blokkolva van, ne szerelje szét a szivattyút, hívjon szakembert.

Hogyan kell megtisztítani a szivattyú szűrőkosarát?

Húzza ki a szivattyút, csavarja le az átlátszó fedelet, vegye ki a kosarat és tisztítsa meg tiszta vízzel. Helyezze vissza és csavarja vissza a fedelet.

Használhatom a szivattyút víz nélkül?

Nem, soha ne működtesse a szivattyút szárazon. Mindig töltse fel vízzel az üzembe helyezés előtt.

Milyen elektromos védelem szükséges ehhez a szivattyúhoz?

A készüléket 30 mA-es Fi relének kell védenie. Az elektromos csatlakozásokat szakembernek kell elvégeznie az érvényes szabványok szerint.

Hogyan kell tárolni a szivattyút télen?

Ürítse ki teljesen a szivattyút és a tömlőket, tisztítsa meg, és fagymentes helyen tárolja.

Mi a teendő, ha a tápkábel megsérül?

Ne használja a készüléket. Cseréltesse ki a kábelt a gyártóval vagy szakvállalattal.

Használhatom a szivattyút medence szűrésére?

Igen, a készülék használható medencékhez és fürdőtavakhoz, a nemzeti előírások betartásával.

Mik a szivattyú fogyóanyagai?

A mozgó alkatrészek (tengely + járókerék), a csapágyak és a tömítések fogyóanyagnak minősülnek, és nem tartoznak a garancia hatálya alá.

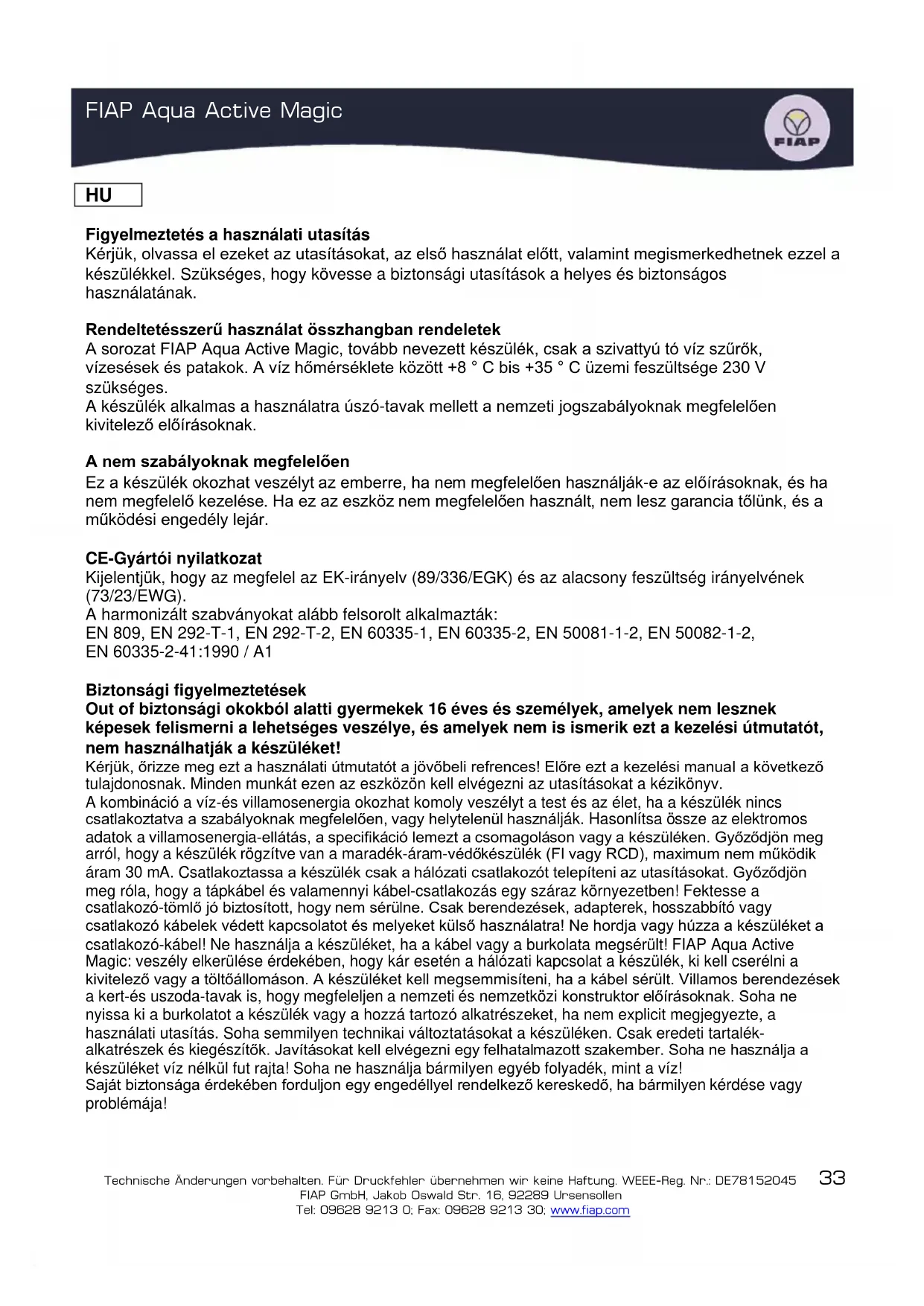

HASZNÁLATI ÚTMUTATÓ Aqua Active Magic 18.000 Fiap

Figyelmeztetés a használati utasítás

Kérjük, olvassa el ezeket az utasításokat, az első használat előtt, valamint megismerkedhetnek ezzel a készülékkel. Szükséges, hogy kövesse a biztonsági utasítások a helyes és biztonságos használatának.

Rendeltetésszerű használat összhangban rendeletek

A sorozat FIAP Aqua Active Magic, tovább nevezett készülék, csak a szivattyú tó víz szűrők, vízesések és patakok. A víz hőmérséklete között +8 °C bis +35 °C üzemi feszültsége 230 V szükséges.

A készülék alkalmas a használatra úszó-tavak mellett a nemzeti jogszabályoknak megfelelően kivitelező előírásoknak.

A nem szabályoknak megfelelően

Ez a készülék okozhat veszélyt az emberre, ha nem megfelelően használják-e az előírásoknak, és ha nem megfelelő kezelése. Ha ez az eszköz nem megfelelően használt, nem lesz garancia tölünk, és a működési engedély lejár.

CE-Gyártói nyilatkozat

Kijelentjük, hogy az megfelel az EK-irányelv (89/336/EGK) és az alacsony feszültség irányelvének (73/23/EWG).

A harmonizált szabványokat alább felsorolt alkalmazták:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2,

EN 60335-2-41:1990 / A1

Biztonsági figyelmeztetések

Out of biztonsági okokból alatti gyermekek 16 éves és személyek, amelyek nem lesznek képesek felismerni a lehetséges veszélye, és amelyek nem is ismerik ezt a kezelési útmutatót, nem használhatják a készüléket!

Kérjük, örizze meg ezt a használati útmutatót a jövőbeli references! Előre ezt a kezelési manual a következő tulajdonosnak. Minden munkát ezen az eszközön kell elvégezni az utasításokat a kézikönyv.

A kombináció a víz-és villamosenergia okozhat komoly veszélyt a test és az élet, ha a készülék nincs csatlakoztatva a szabályoknak megfelelően, vagy helytelenül használják. Hasonlítsa össze az elektromos adatok a villamosenergia-ellátás, a specifikáció lemezt a csomagoláson vagy a készüléken. Győződjön meg arról, hogy a készülék rögzítve van a maradék-áram-védőkészülék (FI vagy RCD), maximum nem működik áram 30 mA. Csatlakoztassa a készülék csak a hálózati csatlakozót telepíteni az utasításokat. Győződjön meg róla, hogy a tápkábel és valamennyi kábel-csatlakozás egy száraz környezetben! Fektesse a csatlakozó-tömlő jó biztosított, hogy nem sérülne. Csak berendezések, adapterek, hosszabbító vagy csatlakozó kábelek védett kapcsolatot és melyeket külső használatra! Ne hordja vagy húzza a készüléket a csatlakozó-kábel! Ne használja a készüléket, ha a kábel vagy a burkolata megsérült! FIAP Aqua Active Magic: veszély elkerülése érdekében, hogy kár esetén a hálózati kapcsolat a készülék, ki kell cserélni a kivitelező vagy a töltőállomáson. A készüléket kell megsemmisíteni, ha a kábel sérült. Villamos berendezések a kert- és uszoda-tavak is, hogy megfeleljen a nemzeti és nemzetközi konstruktor előírásoknak. Soha ne nyissa ki a burkolatot a készülék vagy a hozzá tartozó alkatrészeket, ha nem explicit megjegyezte, a használati utasítás. Soha semmilyen technikai változtatásokat a készüléken. Csak eredeti tartalék-alkatrészek és kiegészítők. Javításokat kell elvégezni egy felhatalmazott szakember. Soha ne használja a készüléket víz nélkül fut rajta! Soha ne használja bármilyen egyéb folyadék, mint a víz!

Saját biztonsága érdekében forduljon egy engedéllyel rendelkező kereskedő, ha bármilyen kérdése vagy problémája!

Elektromos csatlakozás

Az elektromos csatlakoztatást kell elvégezni egy engedélyezett szakmai irányelvek értelmében az EVSZ és VDE. Minden létesítmény a szivattyú kell elvégezni a VDE 0100 rész 702. Az összes teljesítmény adatokat lásd a specifikáció lemez. Húzza ki a tápkábelt, ha dolgozik a készülék!

Indítása

Figyelem! Soha ne használja a készüléket szűrő nélkül-kosár vagy filter-szitán, és víz nélkül fut rajta! A készülék rendelkezik egy motor, védettség IP X4. A helyszín a szivattyú legyen száraz és jól szellőzött. A szivattyút kell telepíteni a zárt térben, egy vízleeresztő jelen kell lennie. A méret a padlóösszefolyó elsősorban attól függ, mekkora a medence, a cirkulációs térfogatáram hanem a lehetőségét esetleges szivárgások a medence víz keringtető rendszert. A környezeti hőmérséklet nem haladhatja meg a 40 °C.

Ha telepítve van ezen kívül mindig használjon eső elleni védelemre, ami meghosszabbítja a készülék élettartamát.

Egy zárt szobában, mint a pincében, telepítenie kell a lefolyó a víz. A szoba magas páratartalom van, hogy vigyázzon egy hatékony légáramlás kondenzáció megakadályozására. Egy kis szobában, és kevés a természetes léghütés, egy további levegőztető és légtelenítő van szükség, hogy elkerüljék a magasabb környezeti hömérséklet +40 ° C-nál Győződjön meg arról, hogy a szerkezetekben keletkező

zaj vagy légi-hang a készülék nem illegálisan befolyásolja a környezetet. A telepítés során győződjön meg arról, hogy van-e elég hely leszerelése a motoros egység, legalább 50 mm-es felé a motoros ventilátor, és legalább 200 mm felfelé a szívó-szitán.

200 50

Csatlakoztatni a készüléket a fundamentuma csak csavarok, szálak és tiplikkel, hogy a szétszerelés a motor. Szívó-és nyomású tömlők kell szerelni a nulla potenciál a szivattyú ügyben. Mechanikus és hidraulikus funkciók

A készüléket úgy kell beállítani, vízszintes és száraz helyen. A szivattyú felszerelhető akár a vízszint (bemeneti funkció max. 2m), vagy felette (szívó-funkció). A szívó-magasság közötti vízszint és a szivattyú (geodéziai magasság) nem lehet nagyobb, mint 2 m. A hosszú, vagy túl kicsi csövek csökkenti a szívó-magassága, mert az áramlási ellenállás nagyon.

Ellenőrizze, hogy a szívócső feszes. Nincs, vagy csak alacsony szívási-kapacitásának a szivattyút, ha csövek nem feszes.

Szintén egyértelmű fedél kell csavarni a szük. Hogy csökkentse a porszívó időszak, amely attól függ, hogy a levegő térfogata a szívócsövet, a szívótömlőt kell lennie a lehető legrövidebb legyen. A szívócső meg kell határoznia a vízszint.

Lazítsa meg a menetes gyűrű feletti szívó-szita elforgatásával, és emelje a tiszta fedelét le. Töltse fel a szivattyút lassan tiszta vizet a szívó kapcsolatot.

Először győződjön meg arról, hogy a lekerekített tömítés belsejében a tiszta fedél, meg a világos fedelet, és rögzítse a csavarokkal csipet. Ellenkező esetben a készülék nem készít annak teljes erejét. Miután egy hosszabb leállás vagy tárolási ellenőrizze, hogy a kerék fut könnyedén. Kapcsolja be a készüléket, és győződjön meg arról, hogy a tömítések szorosak.

min. 35cm max. 30cm

Takarítás és karbantartás

Figyelem! Mindig vigye magával a hálózati csatlakozót, mielőtt a tisztítást vagy karbantartást! Fontos! FIAP Aqua Active Magic: Soha ne nyissa ki a szivattyú magad! Ha a rotor blokkoltuk piszok kérje elektromos szakértő!

A szívó-szűrőt meg kell tisztítani. A piszkos vagy feltöltjük szívó szitát csökkenti a kapacitását a készülék okozza elégtelen szűrés. A blokkolt szivattyú be- és kikapcsolása többször és károsítják a motort. Ebben az esetben a garancia lejárt.

A müvelet-egység, a csapágy-és csúszógyűrűs tömítések kopó alkatrészek, és nem vonatkozik a garancia.

Tárolás és telelő

A készülék el kell távolítani, ha nincs fagy. Tisztítsuk meg jól, és keresse meg a készülék károsodását. A tároló üres, a készülék ki teljesen, és tartsa fagymentes. Szintén kiüríteni is fagy által veszélyeztetett tömlők. A csatlakozó soha nem szabad víz alá!

Ártalmatlanítás

A készüléket kell elhelyezni a nemzeti törvényeket. Kérjük, kérdezze meg szaküzletekben.
