Aqua Active Magic 18.000 - насос Fiap - Безкоштовний посібник користувача

Бренд	Fiap
Модель	Aqua Active Magic 18.000
Тип продукту	Насос для ставка
Використання	Перекачування води зі ставка до фільтрів, водоспадів та створення водного потоку
Напруга живлення	230 В
Захист двигуна	IPX4
Рекомендований електричний захист	Диференційний вимикач 30 мА
Допустима температура води	від +8 °C до +35 °C
Максимальна температура навколишнього середовища	40 °C
Максимальна висота всмоктування	2 м
Максимальна висота напору (самопливом)	2 м нижче рівня води
Фільтрація	Фільтрувальний кошик з прозорою кришкою та ущільнювальним кільцем
Витратні матеріали	Вісь + турбіна, підшипники, ущільнення
Обслуговування	Регулярно очищайте фільтрувальний кошик
Зимове зберігання	Повністю злити воду, зберігати в захищеному від морозу місці
Відповідність	CE (89/336/ЄЕС, 73/23/ЄЕС)
Мінімальний вік користувача	16 років

Часті запитання - Aqua Active Magic 18.000 Fiap

Як запустити насос Aqua Active Magic 18.000?

Відкрутіть прозору кришку всмоктувального кошика, наповніть кошик чистою водою до рівня входу всмоктувальної труби, потім закрутіть кришку. Переконайтеся, що ущільнювальне кільце на місці.

Яка максимальна допустима температура води для цього насоса?

Температура води повинна бути в межах від +8 °C до +35 °C.

Що робити, якщо насос не запускається?

Спочатку перевірте, чи фільтрувальний кошик заповнений водою і чи кришка щільно закрита. Переконайтеся, що електроживлення працює і що диференційний вимикач 30 мА не спрацював. Якщо ротор заблоковано, не розбирайте насос самостійно, зверніться до професійного електрика.

Як очистити фільтрувальний кошик насоса?

Відключіть насос, відкрутіть прозору кришку, вийміть кошик і промийте його чистою водою. Встановіть на місце та закрутіть кришку.

Чи можна використовувати насос поза водою?

Ні, ніколи не запускайте насос без води. Перед запуском він завжди повинен бути заповнений водою.

Який електричний захист необхідний для цього насоса?

Прилад повинен бути захищений диференційним вимикачем на 30 мА. Електричні підключення повинні виконуватися професіоналом відповідно до діючих норм.

Як зберігати насос взимку?

Повністю злийте воду з насоса та труб, очистіть його та зберігайте в захищеному від морозу місці.

Що робити, якщо кабель живлення пошкоджений?

Не використовуйте прилад. Замініть кабель у виробника або спеціалізованої компанії.

Чи можна використовувати насос для фільтрації басейну?

Так, прилад можна використовувати для басейнів та купальних ставків з дотриманням національних специфікацій.

Які витратні матеріали насоса?

Рухомі частини (вісь + турбіна), підшипники та ущільнення вважаються витратними матеріалами і не покриваються гарантією.

ПОСІБНИК КОРИСТУВАЧА Aqua Active Magic 18.000 Fiap

Зверніть увагу на посібник з експлуатації

Будь ласка, прочитайте цю інструкцію перед першим використанням і познайомитися з цим пристроєм. Це необхідно слідувати інструкції з безпеки для правильного та безпечного використання.

Правильне використання у відповідності з правилами

Серія FIAP Аква активна магія, далі називається пристрій, тільки для перекачування води ставка для фільтрів, водоспади і струмки. Температура води від +8 ° С біс +35 ° С і робочій напрузі 230 вольт потрібно.

Пристрій призначений для використання в плавальних ставків у відповідності з національним специфікаціям конструктор.

Використовуйте не у відповідності з правилами

Цей пристрій може викликати небезпеку для людини, якщо не використовується відповідно до правил і при неправильній обробки. Якщо даний пристрій використовується неправильно не буде ніяких гарантій від нас на це і операційна ліцензія закінчується.

СЕ-виробника декларацію

Ми заявляємо, що воно відповідає директиві ЄС (89/336/EWG) і Директиви про низьку напругу (73/23/EWG).

Гармонізовані стандарти, перераховані нижче були застосовані: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, EN 60335-2-41:1990 / A1

Попередження про безпеку

З міркувань безпеки дітям віком до 16 років та особам, які не зможе розпізнати можливі небезпеки і які також не знайомі з цією інструкцією з експлуатації, не мають права використовувати цей пристрій!

Будь ласка, збережіть це керівництво по експлуатації для майбутніх СПИСОК ЛІТЕРАТУРИ! Нападаючий цієї операційної manual до наступного власнику. Всі роботи на цьому пристрої має бути зроблено за інструкцією в цьому керівництві.

Поєднання води і електрики може призвести до серйозної небезпеки для тіла і життя, якщо пристрій не підключено відповідно до правил або неправильно використовується. Порівняйте електричні дані електропостачання зі специфікацією табличку на упаковці або на пристрої. Переконайтеся, що пристрій кріпиться за допомогою залишкового струму пристрій захисного (F1 або RCD) з максимальною, не працюють струм 30 мА. Підключіть пристрій до джерела плагін встановлений напрямках. Переконайтеся, що кабель живлення і всі кабелі-з'єднання в сухому місці! Покладіть з'єднання шланга хороше забезпечення, що вона не буде пошкоджена.

Використовуйте тільки установки, адаптери, продовження або сполучні кабелі з охоронюваною контакт і які призначені для зовнішнього застосування! Не носіть з собою або перетягнути пристрій в місці з'єднання кабелю! Не використовуйте пристрій, якщо кабель або пошкодження корпусу! FIAP Аква активність Magic: Щоб запобігти небезпеці, в разі пошкодження до влади підключення пристрою, воно має бути замінене

конструктор або на СТО. Пристрій повинен утилізуватися, якщо кабель пошкоджений.

Електроустановки в сад і плавальний стави повинні відповідати національним і міжнародним нормам конструктор. Ніколи не відкривайте корпус пристрою або приналежності частини, якщо не явний відзначили в керівництві з експлуатації. Ніколи не вносьте жодних технічних змін на пристрої. Використовуйте лише оригінальні запасні частини та аксесуари. Ремонтні роботи

повинні виконуватися тільки уповноваженим професійним. Ніколи не використовуйте прилад без води, що проходить через це! Ніколи не використовувати його для будь-яких інших рідин, крім води!

Для вашої власної безпеки зверніться до авторизованого дилера, коли у вас є питання або проблеми!

Електричне з'єднання

Електричне з'єднання повинно бути зроблено уповноваженим професійні під директивами EVU і VDE. Всі установки насоса повинно бути зроблено по VDE 0100, частина 702. Для всіх силових дані див. специфікацію пластини. Відключіть усі джерела живлення при роботі на цьому пристрої!

Введення в експлуатацію

Увага! Ніколи не використовуйте прилад без фільтру-кошики або фільтр-сито і без води, що проходить через це!

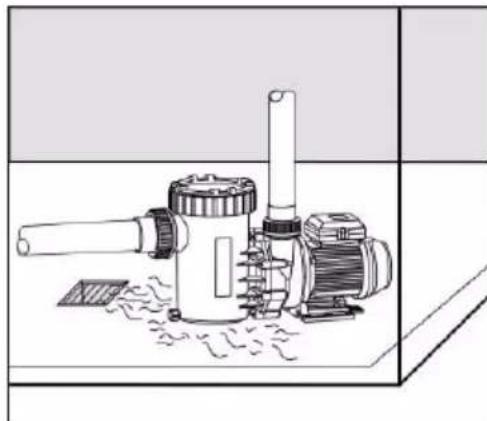

Пристрій має двигун з захистом IP X4 категорії. Сайт насос повинен бути сухим і добре провітрюваним. Насос повинен бути встановлений в замкнутому просторі; каналізації повинні бути присутніми. Розмір трап залежить в основному від розмірів басейну, швидкість циркуляції потоку, але і про можливість витоків у басейні вода, що циркулює система. Температура навколишнього середовища не повинна перевищувати 40 ° C.

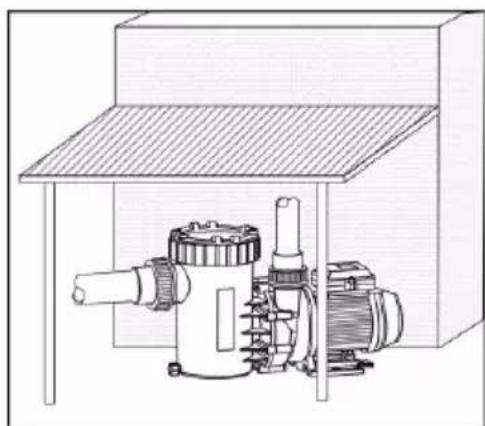

Якщо встановлюється зовні завжди використовуйте захист від дощу, який буде продовжити термін служби Вашого пристрою.

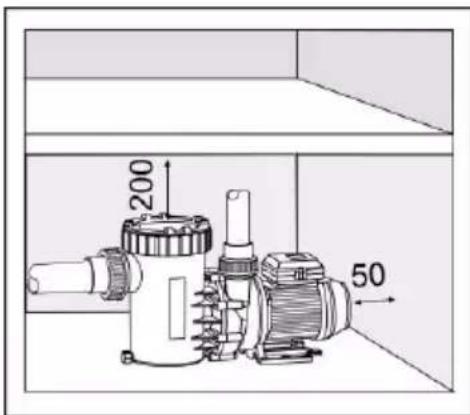

У закритій кімнаті, як підвал, ви повинні встановити для зливу води. У кімнаті з високою вологістю Ви повинні дбати для ефективної циркуляції повітря, щоб запобігти конденсації. У невеликій кімнаті, з невеликим природним повітряним охолодженням, додаткові аерації і деаерації необхідно, щоб уникнути більш високою, ніж температура навколишнього середовища +40 ° С. Переконайтеся, що корпусного шуму або повітряно-звук пристрій не буде незаконно впливати на навколишнє середовище. Під час установки переконайтеся, що у вас достатньо місця для демонтажу двигуна одиниці, не менше 50 мм по відношенню до мотор-вентилятора, і щонайменше 200 мм вгору для всмоктування сито.

200 50

Для установки пристрою в фундамент використовувати тільки гвинти, теми і дюбелів, щоб демонтажу двигуна. Всмоктуючі і напірні шланги повинні бути встановлені з нульовою потенціал на корпусі насоса. Механічні і гідравлічні функції Прилад повинен бути встановлений в горизонтальному і сухому місці. Насос може бути встановлений або у відповідності з рівнем води (на вході-функциї макс. 2 м) або вище (усмоктувальна функція). Всмоктування висот між рівнем води і насос (геодезична висота) повинні бути не вище 2 метрів. Для довгих або для невеликих труб дозволить зменшити висоту всмоктування через опір потоку надзвичайно.

Переконайтеся, що шланг є жорсткою. Існує немає або тільки низькою всмоктуючої здатності насоса, якщо труби не щільно. Також прозорою кришкою повинна бути пригвинчена туго. Для зниження всмоктуючої періоду, який залежить від об'єму повітря в шланг, шланг повинен бути якомога коротшим. Всмоктуючий шланг повинен лежати під рівнем води.

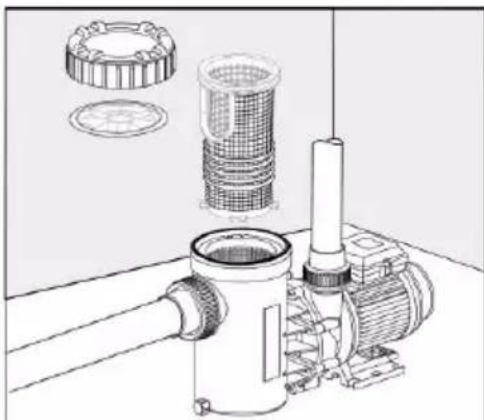

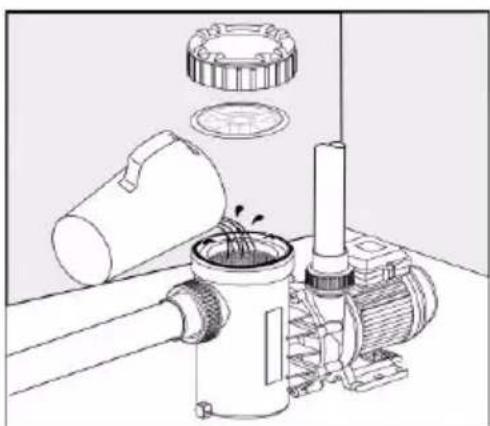

Послабити різьбове кільце над всмоктуючим-сит поворотом і підніміть кришку ясно. Заповніть насос повільно, з чистою водою до всмоктуючого патрубка.

Спочатку переконайтеся, що округлі прокладка знаходиться всередині прозорою кришкою, встановити чітку кришкою і закріпіть його за допомогою шнура гвинтів. В іншому разі пристрій не буде використовувати його на повну потужність. Після тривалого простою або зберігання переконайтеся, що колесо працює легко. Увімкніть пристрій і переконайтеся, що прокладки герметичні.

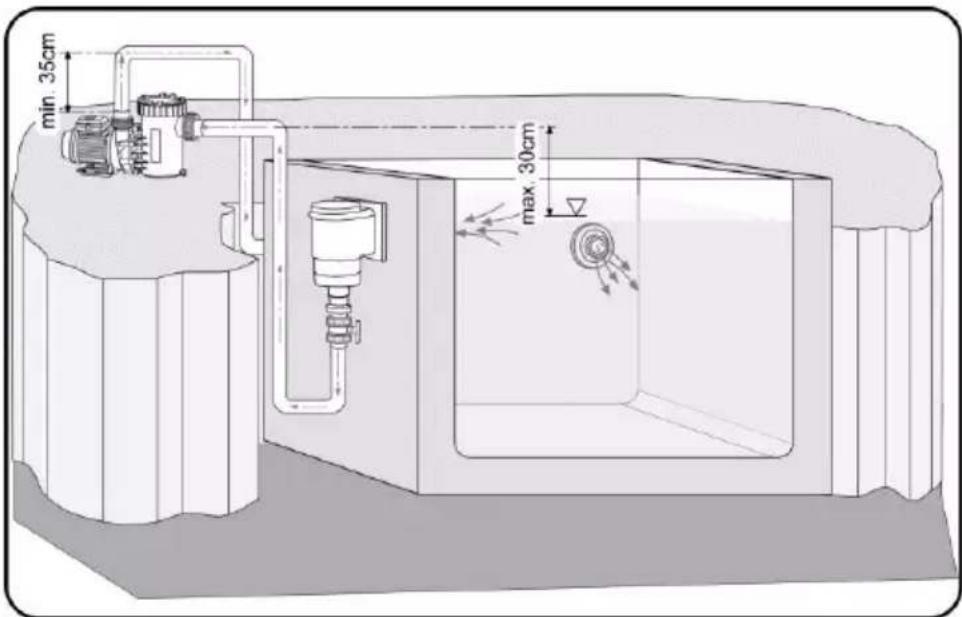

min. 35cm max. 30cm

Миючі і чистячі засоби

Увага! Завжди беріть мережевий шнур перед очищенням або maintance!

Увага! FIAP Аква активність Magic: Ніколи не відкривайте насос собі! Якщо ротор їх з брудом запитати електричних експерт!

Всмоктування сита повинен регулярно чистити. Брудні або заповнені всмоктування сито зменшує ємність пристрою і викликає недостатня фільтрація. їх насос буде включатися і вимикатися кілька разів і привести до пошкодження двигуна. У цьому випадку гарантія минула.

Швидкозношувані частини

Операція одиниці, підшипників та ущільнень слайд кільця зношуваних деталей і не покриваються гарантією.

Зберігання і зимують

Пристрій має бути видалене, коли є мороз. Очистіть це добре і шукати пошкодження на пристрої. Для зберігання порожніх пристрій повністю і тримати його морозу захищеною. Також вихлюпувати також морозу перебувають під загрозою зникнення шланги. Роз'єм ніколи не повинна бути затоплена!

Розпорядження

Пристрої повинні бути розташовані в національному законодавстві. Будь ласка, зверніться до дилера.
