MANUAL DE UTILIZARE Aqua Active Magic 23.000 Fiap

Indicații referitoare la acest manual de instructiuni

Înainte de prima utilizare persoana în cauză va citi aceasta instrucțiune de utilizare și se va familiariza cu dispozitivul. Se va acorda o atenție deosebită instrucțiunilor de siguranță în vederea unei utilizări corecte și sigure.

Utilizare conform dispozițiilor

Dispozitivul FIAP Aqua Active Magic, dispozitivul numit in continuare, a fost produs doar pentru a pompa apa de iaz în filtre, cascade și ape curgătoare, la temperaturi între +4°C și + 35°C și la o tensiune de funcționare de 230 volți. Dispozitivul este indicat pentru utilizarea în iazuri și piscine cu condiția respectării normelor naționale ale constructorului.

Utilizare necorespunzătoare

În caz de utilizare necorespunzătoare și tratament incorect, acest dispozitiv poate fi considerat periculos pentru persoane. În caz de utilizare necorespunzătoare răspunderea noastră încetează iar permisiunea generală de utilizare va fi anulată.

CE- Declarația producătorului

Conform directivelor EG și EMV (89/336/EWG) precum și directivelor privitoare la instalațiile de joasă tensiune (73/23/EWG) se declară conformitatea. Au fost aplicate următoarele norme armonizate: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN50081-1-2, EN50082-1-2, EN60335-2-41:1990/A1

Instrucțiuni de siguranță

Din motive de siguranță, copiii și tinerii sub 16 ani precum și persoanele, care nu pot recunoaște eventualele pericole sau care nu sunt familiarizate cu aceasta instrucțiune de utilizare nu au voie să utilizeze acest aparat!

Vă rugăm să păstrați această instrucțiune de utilizare la loc sigur! În cazul schimbării proprietarului această instrucțiune de siguranță va fi dată acestuia. Toate lucrările cu acest dispozitiv pot fi efectuate doar în conformitate cu prezenta instrucțiune.

Combinația de apă și electricitate poate duce în cazul unei conexiuni necorespunzătoare sau a unei mânuiri incorecte la un pericol serios pentru corp și viață. Dispozitivul va fi utilizat doar atunci când nu se află nicio persoană în apă! Înainte de a intra în contact cu apa, se vor scoate întotdeauna toate stecherele de rețea ale obiectelor aflate în apă. Se vor compara datele electrice ale rețelei de alimentare cu energie electrică cu datele electrice ale plăcuței tip de pe ambalaj respectiv dispozitiv. Persoana în cauză trebuie să se asigure că dispozitivul este asigurat cu un dispozitiv de protecție contra întreruperii de curent cu o dimensionare a întreruperii de curent nu mai mare de 30 mA. Dispozitivul se va conecta doar la o priză instalalată conform normelor în vigoare. Stecherul de rețea și toate racordurile se vor proteja împotriva umidității! Racordul va fi montat în așa fel încât orice deteriorare să fie exclusă. Se vor utiliza instalații, adaptoare, prelungitoare și conducte de legătură cu protecție, care sunt permise pentru utilizarea exterioară! Dispozitivul nu se va trage sau transporta de racord! Nu se va utiliza dispozitivul în cazul în care cablul sau carcasa sunt defecte! FIAP Aqua Active Magic:În cazul în care racordul dispozitivului este deteriorat, acesta va fi înlocuit de către producător sau de către serviciul clienti. Instalațiile electrice din iazuri trebuie să corespundă dispozițiilor internaționale și naționale ale constructorului, pentru a evita eventuale pericole. În cazul deteriorării conductorului, dispozitivul trebuie evacuat conform normelor în vigoare. Instalațiile electrice din iazuri și piscine trebuie să corespundă dispozițiilor internaționale și naționale ale constructorului. Nu este permisă deschiderea carcasei dispozitivului sau a componentelor acesteia, dacă instrucțiunea de utilizare nu indică explicit acest lucru. Nu se vor efectua niciodată modificări tehnice la dispozitiv. Se vor folosi doar componente și accesorii originale. Reparațiile vor fi efectuate doar de către personalul

autorizat. Dacă presiunea apei este scăzută nu se va utiliza dispozitivul! Nu se vor folosi alte lichide în afară de apă! fîn cazul apariției unor întrebări sau probleme adresați-vă pentru propria dumneavoastră siguranță unui electrician calificat!

Conexiune electrică

Conexiunea electrică poate fi efectuată conform EVU und VDE doar de către personalul autorizat. Pentru toate instalațiile pompei este valabilă VDE 0100 secțiunea 702. Toate datetele referitoare la capacitate se vor extrag pe plăcuța tip. Dispozitivul trebuie deconectat înainte de a efectua lucrări asupra lui!

Punere în funcțiune

Atenție! Nu este permisă utilizarea dispozitivului fără coș și sită de filtrare și fără debit corespunzător d apă!

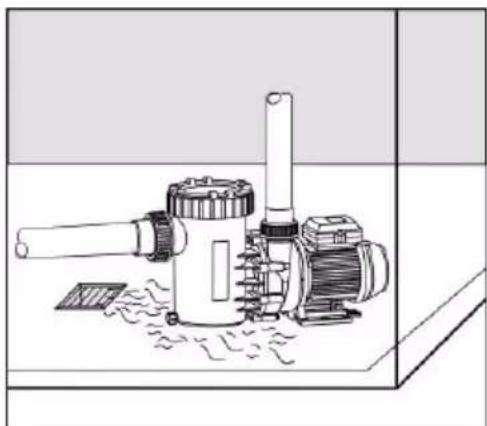

Dispozitivul este dotat cu un motor de tipul protectiei IP X4. Pompa trebuie amplasata intr-un loc ferit de umiditate si bine ventilat. Daca pompa este amplasata intr-o incapere inchisa este necesara prezenta unei scurgeri. Dimensiunea fantei de evacuare din podea se stabileste in functie de marimea piscinei, debitul de apa si de posibilele pierderi datorate sistemului de recirculare (crapaturi, fisuri, etc.)

Temperatura ambientala nu trebuie sa depaseasca 40 °C.

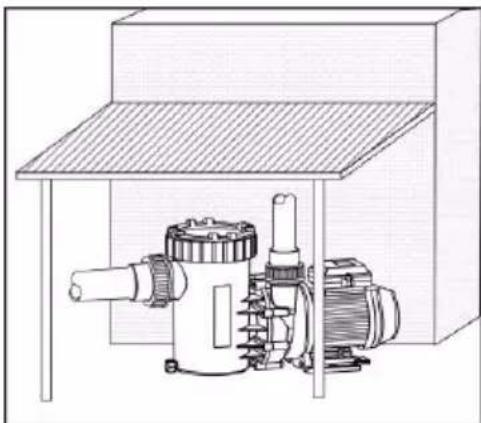

La instalarea în aer liber se va utiliza o protecție simplă contra ploii.

Aceasta va ridica durata de viață a dispozitivului dumneavoastră. Într-o încăpere închisă spre ex. pivnița trebuie să existe neapărat o scurgere. În cazul în care dispozitivul este depozitat într-o încăpere umedă, trebuie asigurată o aerisire eficientă pentru a nu se forma condens. În încăperile mici cu o răcire naturală insuficientă este deasem

nevoie de aerisire, pentru a nu se depăși temperatura de +40°C. Prin mijloace adecvate se va asigura ca sune produse de dispozitiv să nu influențeze în mod negativ împrejurimile.

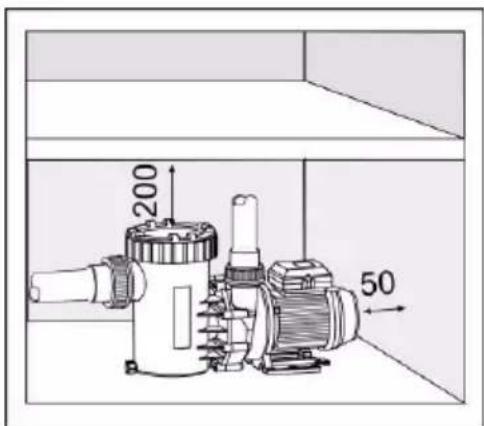

Se va acorda atenție la instalare, pentru a beneficia de suficient spațiu, astfel încât unitatea motor să poată fi demontată în direcția ventilatorului de motor cel puțin 50 mm și sita de aspirare în sus cel puțin 200 mm.

200 50

Pentru a permite demontarea unității motor se vor utiliza doar şuruburi, fileturi și dibluri la fundament în vederea fixării dispozitivului. Conductele de aspirare și presiune trebuie montate la carcasa pompei fără a se afla sub tensiune.

Funcția mecanică și hidraulică:

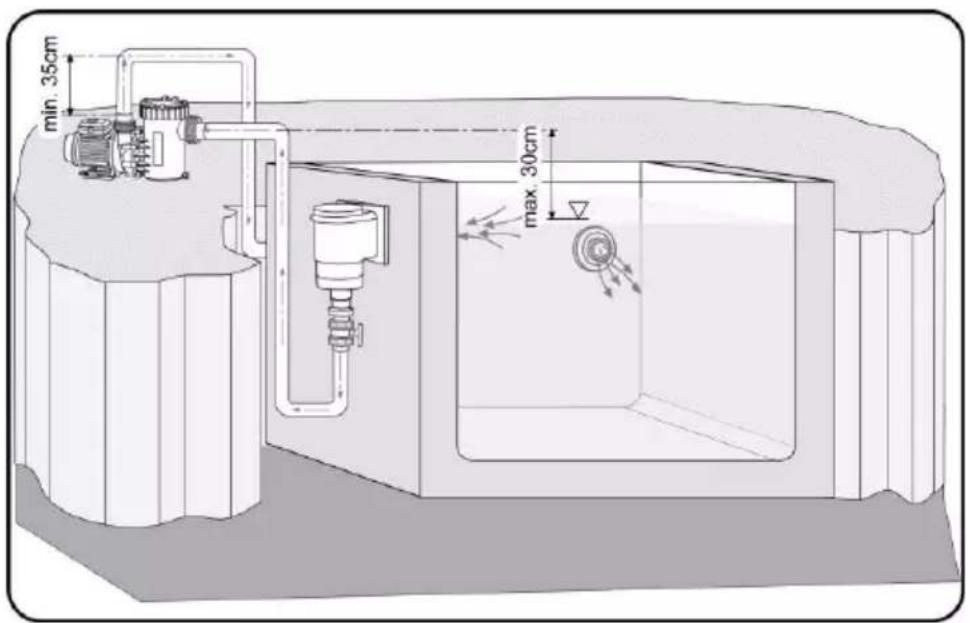

Dispozitivul trebuie instalat orizontal și ferit de umezeală. Acesta poate fi montat atât sub nivelul apei (alimentare max. 3m) cât și deasupra nivelului apei (max. 2m) (aspirare).). Înălțimea de aspirare dintre nivelul apei și pompă (înălțimea geodetică) nu trebuie să depășească 2m. O conductă prea lungă sau prea scurtă va reduce înălțimea de aspirare datorită rezistenței de scurgere.

Se va acorda atenție etanșeității, deoarece în cazul neetanșeității conductei de aspirare pompa aspiră greu sau deloc.

Capacul transparent trebuie deasemenea înșurubat bine. Pentru a reduce perioada de aspirare, care depinde volumul de aer din conducta de aspirare, conducta de aspirare trebuie să fie cât de scurtă posibil. Conducta de aspirare trebuie să se afle sub nivelul apei.

Se va elibera inelul cu filet de deasupra sitei de aspirare prin rotire și se va scoate capacul transparent. Se um pompa încet cu apă curată până la nivelul conexiunii de aspirare. Prima dată se va asigura că inelul cu filet se în interiorul capacului transparent, după care se va pune capacul și se va fixa cu contrapiulițe. În caz contrar dispozitivul nu va putea funcționa la capacitate maximă.

După o perioadă mai lungă de depozitare trebuie verificată ușurința cu care roata funcționează. După punerea funcțiune se va verifica dacă inele cu filet sunt strânse bine.

min. 35cm max. 30cm

Curățarea și întreținerea

Atenție înainte de a efectua lucrări de curățare și întreținere se va scoate întotdeauna stecherul din priză!

Important! FIAP Aqua Active Magic: Nu deschideți în niciun caz dumneavoastră pompa! În cazul în care rotorul este blocat cu murdărie, adresați-vă unui electrician!

Sita de aspirare trebuie curățată regulat, deoarece în cazul în care sita este murdară sau plină cu particule de murdărie, capacitatea de funcționare a dispozitivului este redusă și cauzează o filtrare insuficientă. Pornirea și oprirea pompei blocate poate cauza distrugerea motorului. În acest caz se pierde garanția.

Unitatea de bază și inelele de etanșare sunt componente care se uzează și nu fac obiectul garanției.

Depozitare/ Depozitare pe timp de iarnă

În caz de îngheț se va demonta dispozitivul. Dispozitivul se va curăța temeinic, se va verifica de eventuale defectiuni și se va depozita într-o zonă ferită de îngheț. Se vor scoate și conductele care riscă să înghețe.

Nu este permisă inundarea stecherului!

Evacuare

Dispozitivul trebuie îndepărtat/ evacuat conform dispozițiilor naționale în vigoare. Se va întreba furnizorul de specialitate.
