BRUKSANVISNING Aqua Active Magic 23.000 Fiap

Kallelse till bruksanvisningen Läs dessa anvisningar före den första användningen och bekanta dig med den här enheten. Det är nödvändigt att följa säkerhetsföreskrifterna för korrekt och säker användning. Korrekt användning i enlighet med bestämmelserna Serien FIAP Aqua Aktiv Magic, vidare kallat enhet, är bara att pumpa damm vatten filter, vattenfall och bäckar. En vattentemperatur mellan 8 ° C bis +35 ° C och en driftspänning på 230 volt som krävs. Enheten är lämplig för användning vid simning-dammar i överensstämmelse med de nationella konstruktören specifikationer. Använd inte i enlighet med bestämmelserna Denna enhet kan orsaka fara för människor om den inte används i enlighet med bestämmelserna och när felaktig hantering. Om enheten används felaktigt blir det ingen garanti från oss på den och den operativa licensen löper ut. CE-Tillverkarens förklaring Vi förklarar att den överensstämmer med EG-direktivet (89/336/EEG) och lågspänningsdirektivet (73/23/EEG). De harmoniserade standarder som anges nedan har tillämpats: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, SV 60335-2-41:1990 / A1 Säkerhetsvarningar Av säkerhetsskäl barn under 16 år och personer som inte kommer att kunna känna igen möjlig fara och som inte heller känner till bruksanvisningen, får inte använda denna enhet! Spara denna bruksanvisning för framtida refrences! Vidarebefordra detta operativsystem manuaI till nästa ägare. Allt arbete på den här enheten måste göras med instruktionerna i denna handbok. Kombinationen av vatten och el kan orsaka allvarlig fara för kropp och liv om apparaten inte är ansluten i enlighet med föreskrifterna eller använts felaktigt. Jämför de elektriska data för elförsörjningen med specifikationen plattan på förpackningen eller på enheten. Se till att enheten är säkrad med en återstående- ström som drivs skyddsanordning (FI eller RCD) med en maximal icke-använda ström av 30 mA. Anslut denna enhet endast till en strömkontakt installeras av anvisningarna. Se till att strömkontakten och alla kablar-anslutningar i en torr miljö! Lägg anslutningen slang god säkrad att den inte skadas. Använd endast installationer, adaptrar, förlängningssladdar eller anslutningskablar med en skyddad kontakt och som är gjorda för utomhusbruk! Bär inte eller dra enheten vid anslutning-kabeln! Använd inte apparaten om sladden eller höljet skadas! FIAP Aqua Aktiv Magic: För att förhindra fara, i händelse av skada på strömanslutningen på enheten, måste den ersättas av konstruktören eller bensinstationen. Enheten måste bortskaffas om kabeln är skadad. Elinstallationer i trädgården-och simning-dammar måste uppfylla nationella och internationella konstruktor föreskrifter. Öppna aldrig höljet på enheten eller tillhörande delar om inte explicit noterade i bruksanvisningen. Gör aldrig några tekniska förändringar på enheten. Använd endast original reservdelar och tillbehör. Reparationer måste utföras av en auktoriserad fackman. Använd aldrig apparaten utan vatten som rinner genom det! Använd den aldrig för andra vätskor än vatten! För din egen säkerhet kontakta en auktoriserad återförsäljare om du har några frågor eller problem! Elanslutning Den elektriska anslutningen måste utföras av en auktoriserad expert enligt direktiven i EVU och VDE. Alla installationer av pumpen måste göras av VDE 0100 del 702. För alla effektdata se specifikation plattan. Koppla bort all ström när du arbetar med den här enheten!FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 52 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Starta Observera! Använd aldrig apparaten utan filter-korg eller filter-sil och utan vatten som rinner genom det! Enheten har en motor med skyddsklass IPX4. Platsen för pumpen måste vara torr och väl ventilerad. Pumpen ska installeras i ett slutet utrymme, en vatten avlopp måste vara närvarande. Storleken på golvbrunn beror huvudsakligen på storleken på poolen, cirkulationen flödet, men också om möjligheten av eventuella läckor i poolvattnet cirkulerar systemet. Omgivningstemperaturen får inte överstiga 40° C.

Om installeras utanför alltid använda ett skydd mot regn, vilket kommer att förlänga livslängden på din enhet.

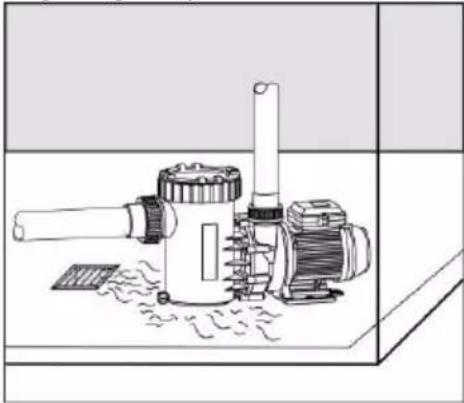

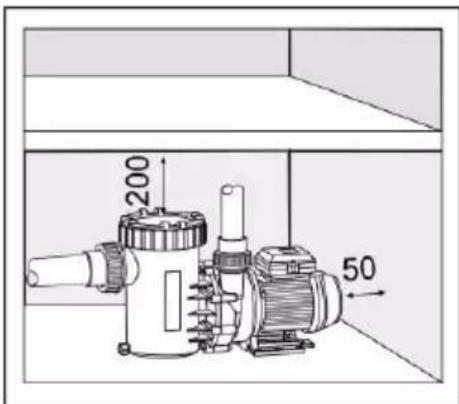

I ett stängt rum, som en källare, måste du installera ett avlopp för vattnet. I ett rum med hög luftfuktighet du måste ta hand om en effektiv luftcirkulation för att förhindra kondens. I ett litet rum, med lite naturlig luftkylning, en extra luftning och avluftning är nödvändig för att undvika en högre omgivningstemperatur än +40 ° C. Kontrollera att stomljud eller luftburet-ljud av anordningen inte olagligt kommer att påverka miljön. Under installationen kontrollerar du att du har tillräckligt med utrymme för demontering av motor-enheten minst 50 mm mot motor-fläkt, och minst 200 mm uppåt för sug-sil.FIAP Aqua Active Magic

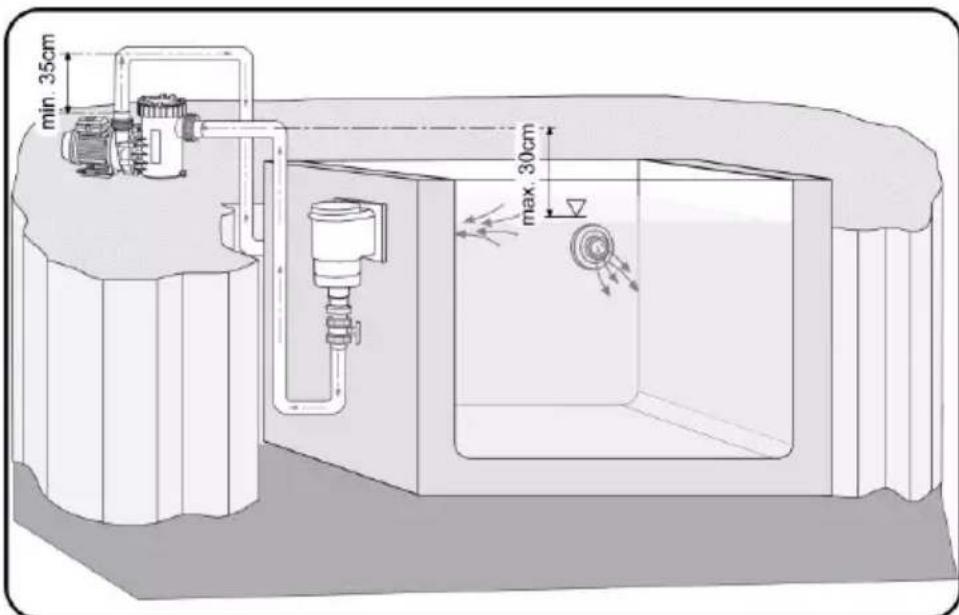

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 53 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com För att montera enheten i fundament endast använda skruvar, trådar och plugg för att möjliggöra en demontering av motorn. Sug-och tryck slangar måste monteras med noll potential på pumphuset. Mekaniska och hydrauliska funktioner Enheten måste sättas upp horisontellt och på en torr plats. Pumpen kan monteras antingen under vattennivån (inlopp-funktion max. 2m) eller över den (sug-funktion). Sug-höjd mellan vattennivån och pump (geodetisk höjd) får inte vara högre än 2 meter. För lång eller för små rör minskar sug-höjd på grund av strömningsmotståndet extremt. Se till att sugslangen är tät. Det finns ingen eller endast låg sug-kapacitet hos pumpen om rören inte är tät. Också den klara locket måste skruvas på hårt. För att minska sug tidsperiod, vilken beror på volymen av luft i sugslangen, har sugslangen att vara så kort som möjligt. Sugslangen ska ligga under vattennivån. Lossa den gängade ringen ovanför sug-sil genom att vrida och lyfta den klara locket. Fyll pumpen långsamt med rent vatten upp till suganslutningen.

Se först till att den rundade packningen är inne i den klara locket, ställ in tydliga locket och fäst det med nypa skruvarna. Annars enheten inte kommer att utnyttja dess fulla kraft. Efter en längre period av driftstopp eller lagring Kontrollera att hjulet går lätt. Slå på enheten och se till att packningarna är täta.FIAP Aqua Active Magic

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. WEEE-Reg. Nr.: DE78152045 54 FIAP GmbH, Jakob Oswald Str. 16, 92289 Ursensollen Tel: [phone]; Fax: [phone]; www.fiap.com Rengöring och underhåll Observera! Ta alltid ut kontakten innan rengöring eller maintance! Viktigt! FIAP Aqua Aktiv Magic: Öppna aldrig pumpen själv! Om rotorn är blockerad med smuts be en elektrisk expert! Sug-sikten måste rengöras regelbundet. En smutsig eller fylls sug-sil minskar kapaciteten hos anordningen och orsakar en otillräcklig filtrering. Den blockerade Pumpen slås på och av flera gånger och orsaka skador på motorn. I detta fall garantin har gått ut.

Förslitningsdelar Verksamheten-enhet, lager och skjut packningar ring är slitdelar och omfattas inte av garantin. Förvaring och övervintra Enheten måste avinstalleras när det finns frost. Rengör den väl och leta efter skador på enheten. För lagring tom enheten helt och hålla den frost-skyddad. Också tömma också frost-hotade slangar. Den kontaktdon får aldrig översvämmade! Avfallshantering Enheten måste tas om hand av de nationella lagarna. Fråga din återförsäljare.FIAP Aqua Active Magic
