KÄYTTÖOHJE Aqua Active Magic 23.000 Fiap

Lue nämä ohjeet ennen ensimmäistä käyttöä ja tutustua tämän laitteen kanssa. On tarpeen noudattaa turvallisuutta ohjeita oikeasta ja turvallisesta käytöstä.

Oikeaa käyttöä asetusten mukaisesti

Sarja FIAP Aqua Active Magic edelleen nimeltään laitteessa on vain pumpata lampi veden suodattimet, vesiputouksia ja puroihin. Veden lämpötila +8 ° C bis +35 ° C ja käyttöjännite on 230 voltin tarvitaan.

Laite soveltuu käytettäväksi uima-altaiden alla noudattamista kansallisten rakentajan vaatimukset.

Käyttö ei ole määräysten mukaisesti

Tämä laite voi aiheuttaa vaaraa ihmisille, jos ei käytetä määräysten mukaisesti ja kun väärin käsitellään. Jos tätä laitetta käytetään väärin siellä ole mitään takeita meiltä sitä ja käyttölupa päättyy.

CE-Valmistajan ilmoitus

Me julistamme, että se täyttää EU: n direktiivin (89/336/ETY) ja pienjännitedirektiivin (73/23/ETY). Yhdenmukaistetut standardit alla on sovellettu:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, EN 60335-2-41:1990 / A1

Turvallisuus varoitukset

Out of Turvallisuussyistä alle 16-vuotiaiden ja henkilöiden, jotka eivät pysty tunnistamaan mahdollisia vaara ja jotka eivät myöskään ole perehtynyt tähän käyttöohjeeseen, eivät saa käyttää tätä laitetta!

Pidä tämä käyttöohje tulevaa references! Välitä tämä toiminta manual seuraavalle omistajalle. Kaikki työ tämän laitteen täytyy tehdä tämän oppaan ohjeita.

Yhdistelmä veden ja sähkön voi aiheuttaa vakavan vaaran kehon ja elämän, jos laitetta ei ole kytketty määräysten mukaisesti tai käytetään väärin. Vertaa sähköinen tiedot virtalähteeseen eritelmän levyn pakkauksessa tai laitteessa. Varmista, että laite on suojattu jäljellä-Virta-suojalaite (FI tai RCD) ja suurin ei-toimivat 30 mA. Kytke tämä laite vain virtapistoke asentaa suuntiin. Varmista virtapistoke ja kaikki kaapeli-liitännät ovat kuivassa ympäristössä! Aseta liitäntä-letku hyvä turvattua että se ei vaurioidu. Käytä vain laitokset, sovittimet, laajentamista tai liitäntäkaapelit suojatulla kontakti ja jotka on valmistettu ulkokäyttöön! Älä kanna tai vedä laitetta liitäntä-kaapeli! Älä käytä laitetta, jos sen virtajohto tai kotelo on vahingoittunut! FIAP Aqua Active Magic: Voit estää vaara, jos vahinkoa virtaliitäntään laitteen, se on korvattava

rakentaja tai huoltoasemalle. Laite on hävitettävä, jos kaapeli on vaurioitunut. Sähköasennukset Garden-ja uima-altaiden on täytettävä kansalliset ja kansainväliset rakentaja määräyksiä. Älä koskaan avaa koteloa laitteen tai omistaja osia, jos ei nimenomaisesti todettu käyttöohjeessa. Älä tee mitään teknisiä muutoksia laitteeseen. Käytä vain alkuperäisiä varaosia ja tarvikkeita. Korjaukset saa tehdä valtuutettu ammattilainen. Älä koskaan käytä laitetta ilman veden halki kulkee! Älä koskaan käytä sitä mihinkään muuta nestettä kuin vettä!

Oman turvallisuuden yhteys valtuutettuun jälleenmyyjään, kun sinulla on kysyttävää tai ongelmia!

Sähköliitäntä

Sähköliitäntä on tehtävä valtuutettu ammattilainen nojalla direktiivit EVU ja VDE. Kaikki asennukset Pumpun on tehtävä VDE 0100 osa 702. Kaikkien tehotiedot katso erittely kilpi. Irrota kaikki virta, kun työskentelet tällä laitteella!

Käynnistys

Huomio! Älä koskaan käytä laitetta ilman suodatinta-kori tai suodatin-seulan ja ilman vettä käynnissä läpi!

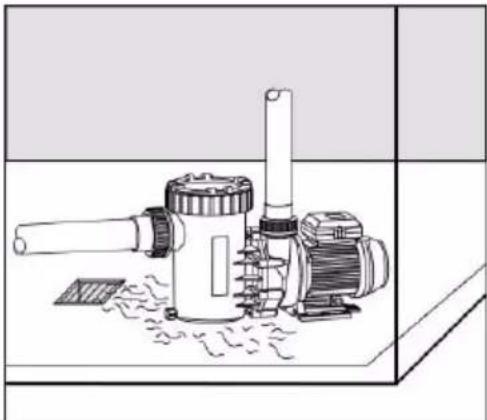

Laite on moottori suojausluokka IP X4. Sivusto Pumpun on oltava kuiva ja hyvin tuuletettu. Pumppu

tulee asentaa suljettuun tilaan, veden poisto on oltava läsnä. Koko lattiakaivo riippuu pääasiassa koosta allas, levikki virtausnopeus vaan myös mahdollisuudesta mahdollisesti vuotoja altaan vesi kiertää järjestelmää. Ympäristön lämpötila ei saa ylittää 40 ° C.

Jos on asennettu ulkopuolelle aina suojaa sateelta, joka pidentää käyttöikää laitteen.

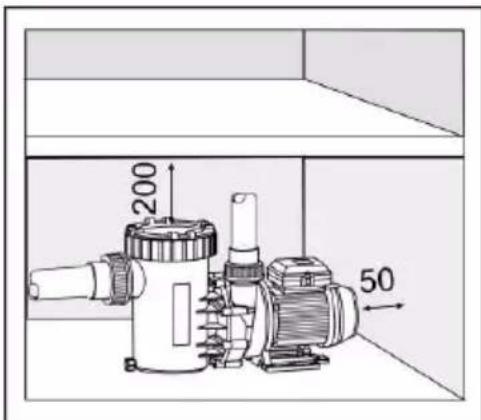

Suljetussa tilassa, kuten kellarissa, sinun täytyy asentaa valua vettä. Huoneessa, jossa on korkea ilmankosteus sinun täytyy huolehtia tehokkaasta ilmankiertojärjestelmä tiivistymisen estämiseksi. Pienessä huoneessa, jossa on pieni luonnollinen ilmajäähdytys, ylimääräinen ilmastus ja ilmanpoisto on tarpeen, jotta vältetään korkeampi lämpötila kuin +40 ° C. Varmista että runkoääni tai ilmassa-ääni laite ei laittomasti vaikuttaa ympäristöön. Asennuksessa varmista, että sinulla on tarpeeksi tilaa irrotus moottorin-yksikkö, vähintään 50 mm kohti moottori-tuuletin, ja vähintään 200 mm ylöspäin imu-seulan.

200 50

Asentaa laitteen perustuksen käyttää vain ruuveja, kierteet ja tapit jotta irroittamisen ja moottorin. Imu ja paine letkut on asennettava nolla potentiaalia pumpun tapauksessa.

Mekaaniset ja hydrauliset toiminnot

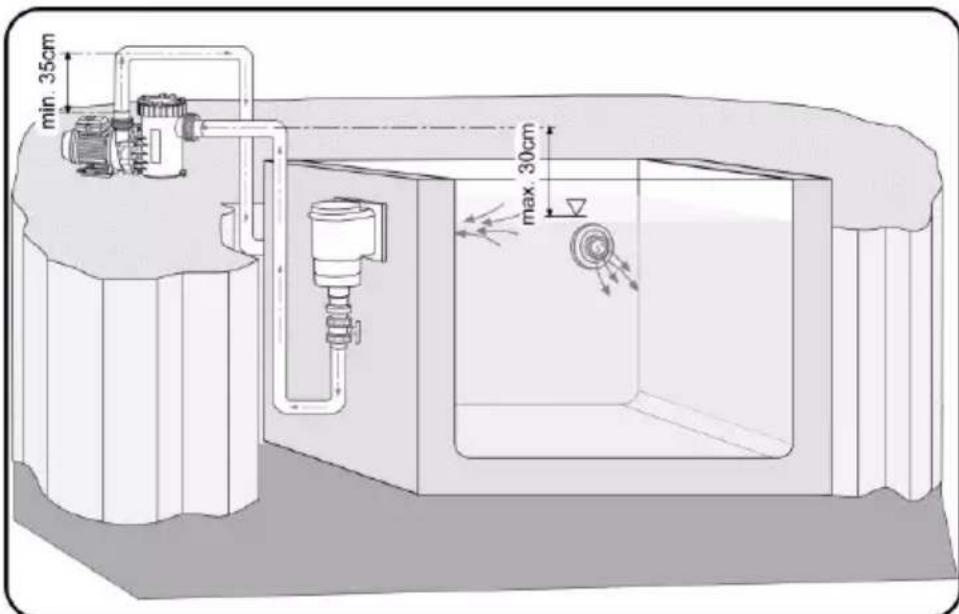

Laite on asetettava horisontaaliset ja kuivassa paikassa. Pumppu voidaan asentaa joko veden taso (tulo-toiminto max. 2m) tai sen yläpuolella (imu-toiminto). Imu-korkeudella vedenpinnan ja pumpun (geodeettinen korkeus) saa olla korkeintaan 2 metriä. Pitkän tai pienten putkien vähentää imu-korkeus, koska virtausvastus äärimmäisen.

Varmista, että imuputki on tiivis. Ei ole tai on vain pieni imu-pumpun kapasiteettia, jos putket eivät ole tiukat.

Myös selkeä kansi on kiinnitetty tiukasti. Vähentämiseksi imu ajan, joka riippuu siitä, kuinka paljon ilmaa imuletku, imuletku on oltava mahdollisimman lyhyt. Imuletku olisi vahvistettava alla vedenkorkeus.

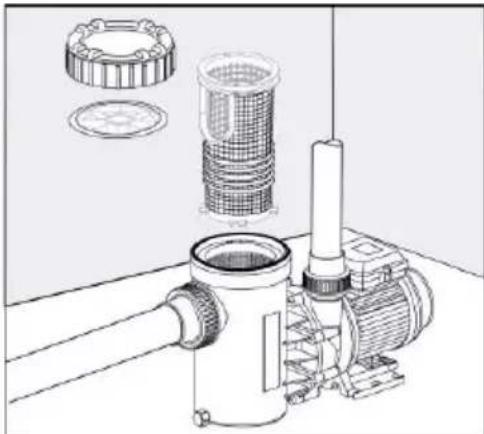

Löysää kierrerenkaan yläpuolella imu-seulan kääntämällä ja nosta kirkas kansi pois. Täytä pumppu hitaasti puhtaalla vedellä asti imuliitoksen.

Varmista ensin, että pyöristetty tiiviste on sisällä selkeitä kannen, aseta selkeä kansi ja kiinnitä se hyppysellinen ruuveilla. Muuten laite ei vedä sen täydellä teholla. Kun pidempi seisokkeja tai varastointi Tarkista, että pyörä on käynnissä kevyesti. Kytke laite päälle ja varmista, että tiivisteet ovat tiukat.

min. 35cm max. 30cm

Puhdistus ja kunnossapito

Huomio! Ota aina pistoke ennen puhdistusta tai Maintenance!

Tärkeää! FIAP Aqua Active Magic: Älä avaa pumppua itse! Jos roottori on tukossa liasta pyydä sähköinen asiantuntija!

Imu-seulan on puhdistettava säännöllisesti. Likainen tai täytetään imu-seulan vähentää kapasiteettia laitteen ja aiheuttaa riittämätön suodattamalla. Tukossa pumppu kytkeytyy päälle ja pois useita kertoja ja vaurioittaa moottoria. Tässä tapauksessa takaus vanhentunut.

Toiminta-yksikkö, laakeri ja liukurengas tiivisteet ovat kuluvia osia eivätkä kuulu takuun piiriin.

Varastointi ja talvehtivat

Laite on poistettu, kun on pakkasta. Puhdista hyvin ja etsiä laitteesi vaurioituminen. Säilytys tyhjä laite kokonaan ulos ja pitää se jäätymissuojattu. Myös tyhjennä myös pakkasta uhanalaisia letkut. Pistokeliitin saa koskaan tulvii!

Hävittäminen

Laite on hävitettävä kansallisten lakien. Kysy alan liikkeestä.
