Aqua Active Magic 15.000 - Pump Fiap - Gratis bruksanvisning och manual

Produkttyp	Dammpump
Märke	Fiap
Modell	Aqua Active Magic 15.000
Användning	Pumpning av dammvatten för filtrering, vattenfall och strömskapande
Matningsspänning	230 V / 50 Hz
Motorskydd	IPX4
Tillåten vattentemperatur	+8 °C till +35 °C
Maximal manometrisk höjd (sug)	2 m
Installation	Horisontellt på torrt underlag, skyddat från regn
Anslutning	Sug- och tryckrör
Filterkorg	Ja, med genomskinligt lock och O-ring
Gravitationsfunktion	Upp till 2 m under vattennivån
Startförberedelse	Fyll korgen med rent vatten före start
Underhåll	Regelbunden rengöring av sugkorgen
Förbrukningsmaterial	Axel, turbin, lager och tätningar
Vinterförvaring	Töm helt och förvara frostfritt
Säkerhet	Jordfelsbrytare 30 mA obligatorisk
Garanti	Täcker inte förbrukningsmaterial eller skador orsakade av torrkörning
Standarder	CE (EN 809, EN 292, EN 60335, etc.)

Vanliga frågor - Aqua Active Magic 15.000 Fiap

Vad är pumpens matningsspänning?

Pumpen fungerar med 230 V / 50 Hz. Se till att uttaget är skyddat av en jordfelsbrytare på 30 mA.

Kan pumpen användas torr?

Nej, pumpen får aldrig köras torr. Den måste alltid fyllas med vatten före start, annars kan motorn skadas och garantin upphävas.

Hur installerar man pumpen för sug?

Placera pumpen ovanför vattennivån, med en total lyfthöjd mindre än 2 m. Sugröret ska vara kort och tätt. Fyll korgen med rent vatten innan start.

Vilken är den högsta tillåtna vattentemperaturen?

Vattentemperaturen måste vara mellan +8 °C och +35 °C. Överskrids detta kan pumpen skadas.

Hur rengör man filterkorgen?

Koppla först bort pumpen. Skruva av det genomskinliga locket, ta bort korgen och rengör den med rent vatten. Kontrollera O-ringen innan du sätter tillbaka locket.

Vad gör man om rotorn är blockerad?

Demontera inte pumpen själv. Anlita en professionell elektriker för att lossa rotorn. En blockerad rotor kan skada motorn.

Kan pumpen användas i en pool?

Ja, pumpen kan användas för pooler och badbassänger, under förutsättning att nationella standarder och säkerhetsanvisningar följs.

Hur förvarar man pumpen på vintern?

Töm pumpen och alla rör helt. Förvara den i ett frostfritt utrymme. Ta bort rör som skadats av frost.

Vilka är pumpens förbrukningsmaterial?

Slitdelar är: axeln, turbinen, lagren och tätningarna. Dessa täcks inte av garantin.

Vilket elsäkerhetsskydd krävs?

Pumpen måste anslutas till ett uttag skyddat av en jordfelsbrytare på 30 mA och installeras enligt VDE 01200-702-standarder.

BRUKSANVISNING Aqua Active Magic 15.000 Fiap

Kallelse till bruksanvisningen

Läs dessa anvisningar före den Första användningen och bekanta dig med den här enheten. Det är niedvändigt att följa sakerhetsföreskriftrerna for korrekt och saker användning.

Korrekt användning i enlighet med bestämmelserna

Serien FIAP Aqua Aktiv Magic, vidare kallat enchet, ar bara att pumpa damm vatten filter, vattenfall och bäckar. En vattentemperatur mellan 8^ C bis +35^ C och en driftspanning på 230 volt som kravs. Enheten ar lámplig for använding vid simning-dammar i overensstammelse med de nationella konstruktoren speciifikationer.

Använd inte i enlighet med bestämmelserna

Denna enchet kan orsaka fara for manniskor om den inte anvands i enlighet med bestammelserna och nar felaktig hantering. Om encheten anvands felaktigt blir det ingen garanti fran oss pa den och den operativa licensee loper ut.

CE-Tillverkarens forklaring

Vi forklarar att den overensstämmer med EG-direktivet (89/336/EEG) och lagspänningsdirektivet (73/23/EEG).

De harmoniserade standarder som anges nedan har tillampats: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, SV 60335-2-41:1990 / A1

Sakerhetsvarningar

Av sakerhetsskäl barn under 16 År och personer som intekommen att kunna kännaigen möjl fara och som inte heller känner till bruksanvisningen, fär inte användaenna enchet!

Spara denna braksanvising for framtida refrences! Vidarebefordra detta operativsystem manual till nasta agare. Allt arbete pa den har enheten maste goras med instruktionerna ienna handbok.

Kombinationen av vatten och el kan orsaka allvarlig fara for kropp och liv om apparaten inte ar ansluten i enlighet med foreskrifterna eller anvnts felaktigt. Jämför de elektriska data for elförsörningen med spekifikationen plattan på forpackningen eller på encheten. Se till att encheten ar sakrad med en Återståendeström som drives skyddsanordning (FI aller RCD) med en maximal iced-använda strom av 30mA . Anslutenna enchet endast till en strömkontakt installeras av anvisingarna. Se till att strömkontakten och alla kablar-anslutninger i en torr miljö! Lagg anslutninger slang god sakrad att den inte skadas. Använd endast installationer, adaptrar, frolängningsssladdar eller anslutningskaplar med en skyddad kontakt och som ar gjorda for utomhusbruk! Bär inte eller dra encheten vid anslutting-kabeln! Använd inte apparaten om sladden eller holjet skadas! FIAP Aqua Aktiv Magic: För att Förhindra fara, i handelse av skada på strömanslutningen på encheten, maste den ersättas av

konstruktoren aller bensinstationen. Enheten maste bortskaffas om kabeln ar skadad. Einstallater i tradgarden-och simning-dammar maste uppfylla nationella och internationla konstruktor foreskrifter. Oppna aldrig holjet pa enheten er tillhorsande delar om inte explicit noterade i brauksanvisningen. Gor aldrig nagra teknska forandringar pa enheten. Anvand endast original reservdilar och tillbehor. Reparationer maste utforas av en auktoriserad fackman. Anvand aldrig apparaten utan vatten som rinner genom det! Anvand den aldrig for andra vatskor an vatten!

For din egen sakerhet kontakta en auktoriserad Återforsäljare om du har nagra fragor eller problem!

Elanslutting

Den elektriska anslutningen måste utforas av en auktoriserad expert enligt direktiven i EVU och VDE. Alla installationer av pumpen måste goras av VDE 0100 del 702. För alla effektdata se specification plattan. Koppla bort all ström när du arbetar med den har,enheten!

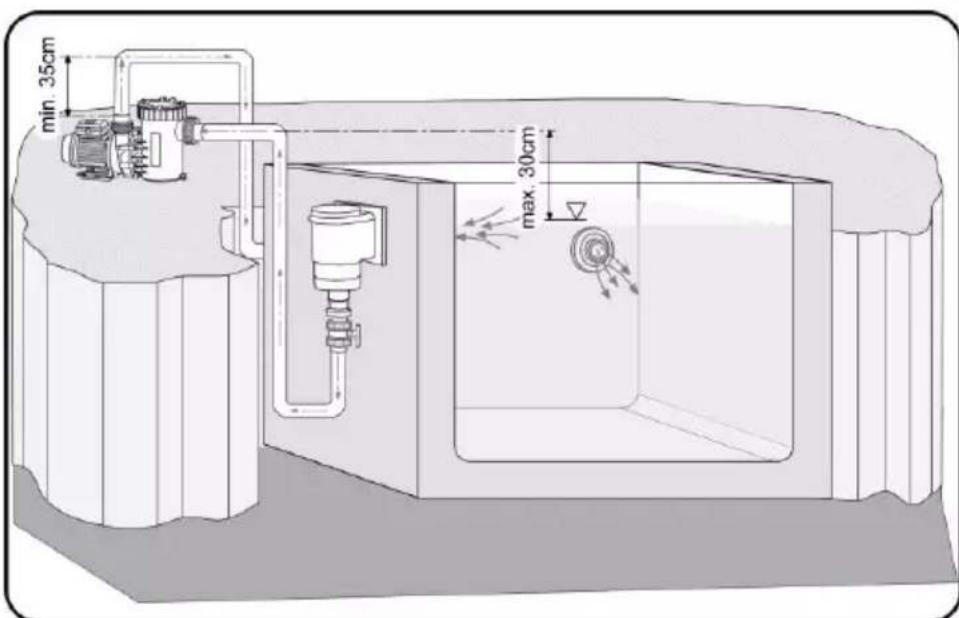

Starta

Observera! Använd aldrig apparatenutan filter-korg ellerr filter-sil och utan vatten som rinner genom det! Enheten har en motor med skyddsklass IPX4. Platsen for pumpen maste vara torr och val ventilerad. Pumpen sk installeras i ett slutet utrymme, en vatten avlopp maste vara narvarande. Storleken pa golvbrunn beror huvudsakligen pa storleken pa poolen, cirkulationen flodet, men ocksam mooligheten av eventuella lackor i poolvattnet cirkularar systemet. Omgivningstemperaturen fär inte overstiga 40^ C.

Om installeras utanfor alltid anvanda ett skydd mot regn, vilket kommer att forlnga livslangden pa din enhet.

I ett stängt rum, som en källare, mäste du installerera ett avlopp for vattnet. I ett rum med hög luftfuktighet du mäste ta hand om en effektiv luftcirkulation for att forhindra kondens. I ett litet rum, med lite naturlig luftkylning, en extra luftning och avluftning ar nödvändig for att undvika en högre omgivningstemperatur an +40^ C. Kontrollera att stomljud eller luftburet-lud av anordningen inte olagligt kommt att paverka miljön. Under installationen kontROLLERar du att du har tillräckligt med utrémme für demontering av motor-enheten minst 50 mm mot motor-fläkt, och minst 200 mm uppät for sug-sil.

For att montera encheten i fundament endast anvanda skruvar, tradar och plugg for att mojiggora en demontering av motorn. Sug-och tryck slangar maste monteras med noll potential pa pumphuset. Mekaniska och hydrauliska Funktioner

Enheten maste sattas upp horisontellt och på en torr plats. Pumpen kan monteras antingen under vattennivan (inlopp-funktion max. 2m) eller over den (sug-funktion). Sug-hojd mellan vattennivan och pump (geodetisk hojd) fär inte vara högre an 2 meter. För lang eller for små rör minskar sug-hojd på grund av strömningsmotständet extrem.

Se till att sugslangen ar tat. Det finns ingen erler endast lag sug-kapacitet hos pumpen om roren inte ar tat. Också den klara locket maste skruvas pa hart. For att minska sug tidssperiod, vilken beror pa volymen av luft i sugslangen, har sugslangen att vara s kort som möjligt. Sugslangen ske liga under vattennivan. Lossa den gängade ringen ovanfor sug-sil genom att vrida och lyfta den klara locket. Fyll pumpen langsamt med rent vatten upp till suganslutningen.

Se Forst till att den rundade packningen ar innate i den klara locket, stall in tydliga locket och fasp det med nypa skruvarna. Annars encheten inte kommer att utnyttja dess fulla kraft. Efter en langre period av driftstopp ell lagring Kontrollera att hjulet garr latt. Sla pa encheten och se till att packningarna ar tata.

Rengöring och unterhäll

Viktigt! FIAP Aqua Aktiv Magic: Öppna aldrig pumpen själv! Om rotorn ar blockerad med smuts be en elektrisk expert!

Sug-sikten maste rengoras regelbundet. En smutsig eller fylls sug-sil minskar kapaciteten hos anordningen och orsakar en otillräcklig filtrering. Den blockerade Pumpen slas på och av flera ganger och orsaka skador på motorn. I detta fall garantin har gatt ut.

Forslitningsdilar

Verksamheten-enhet, lager och skjut packningar ring ar slidellar och omfattas inte av garantin.

Förvaring och övervintra

Enheten måste avinstalleras när det finns frost. Rengör den väl och leta after skador på encheten. För lagring tom encheten helt och hälla den frost-skyddad. Ocksåömma ochså frost-hotade slangar. Den kontaktdon fär aldrig översvämmade!

Avfallshantering
