Type de produit	Pompe de bassin
Marque	Fiap
Modèle	Aqua Active Magic 10.000
Utilisation	Pompage d'eau de bassin pour filtration, cascades et courant d'eau
Température d'eau	+8°C à +35°C
Alimentation électrique	230 V ~
Indice de protection	IPX4
Protection différentielle	30 mA recommandée
Hauteur manométrique max (aspiration)	2 m
Profondeur d'aspiration max (gravitaire)	2 m sous le niveau d'eau
Entretien	Débrancher avant toute intervention ; confier les réparations à un professionnel
Nettoyage	Panier filtre à nettoyer régulièrement
Consommables	Axe, turbine, roulements, joints (non couverts par garantie)
Stockage	À l'abri du gel, vider complètement l'appareil
Sécurité	Ne pas utiliser sans eau ; ne pas soulever par le câble ; installation par professionnel
Recyclage	Suivre les réglementations locales

FOIRE AUX QUESTIONS - Aqua Active Magic 10.000 Fiap

Comment installer la pompe Aqua Active Magic 10.000 ?

Placez la pompe horizontalement sur un support sec, soit en dessous du niveau d'eau (gravitaire, max 2 m) soit au-dessus (aspiration, hauteur max 2 m). Assurez-vous que les tuyaux d'aspiration et de refoulement sont étanches et que le couvercle transparent est bien vissé avec son joint torique. L'installation électrique doit être réalisée par un professionnel avec un disjoncteur différentiel de 30 mA.

Comment amorcer la pompe ?

Dévissez le couvercle transparent du panier d'aspiration, remplissez le panier d'eau claire jusqu'au niveau de l'arrivée du tuyau d'aspiration, puis refermez le couvercle en vérifiant la présence du joint torique. Allumez ensuite la pompe.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et que le disjoncteur différentiel n'a pas sauté. Assurez-vous que le panier filtre n'est pas obstrué et que la pompe est amorcée (remplie d'eau). Si le rotor est bloqué, ne démontez pas la pompe vous-même : faites appel à un électricien professionnel.

Comment nettoyer le panier filtre ?

Débranchez la pompe, dévissez le couvercle transparent, retirez le panier filtre et nettoyez-le à l'eau claire. Remettez en place et refermez le couvercle en vérifiant l'étanchéité du joint.

La pompe peut-elle fonctionner hors de l'eau ?

Non, ne jamais utiliser la pompe à sec. Elle doit toujours être amorcée avec de l'eau traversant la pompe. Un fonctionnement à sec endommage le moteur.

Quelle est la température d'eau maximale autorisée ?

La température d'eau doit être comprise entre +8°C et +35°C. Au-delà, la pompe risque d'être endommagée.

Comment stocker la pompe en hiver ?

Démontez, nettoyez et videz complètement la pompe. Stockez-la à l'abri du gel. Retirez tout tuyau endommagé par le gel. La prise de courant ne doit jamais être immergée.

Quels sont les consommables et quand les remplacer ?

Les parties mobiles (axe + turbine), les roulements et les joints sont considérés comme des consommables. Ils ne sont pas couverts par la garantie et doivent être remplacés en cas d'usure. Faites appel à un professionnel pour leur remplacement.

La pompe est-elle adaptée pour l'eau de mer ?

Non, cette pompe est conçue uniquement pour l'eau douce. Ne l'utilisez pas avec de l'eau de mer ou tout autre liquide.

Comment éviter les dommages par gel ?

Débranchez et videz complètement la pompe avant l'hiver. Stockez-la dans un local à l'abri du gel. L'eau gelée à l'intérieur de la pompe peut causer des fissures irréparables.

MODE D'EMPLOI Aqua Active Magic 10.000 Fiap

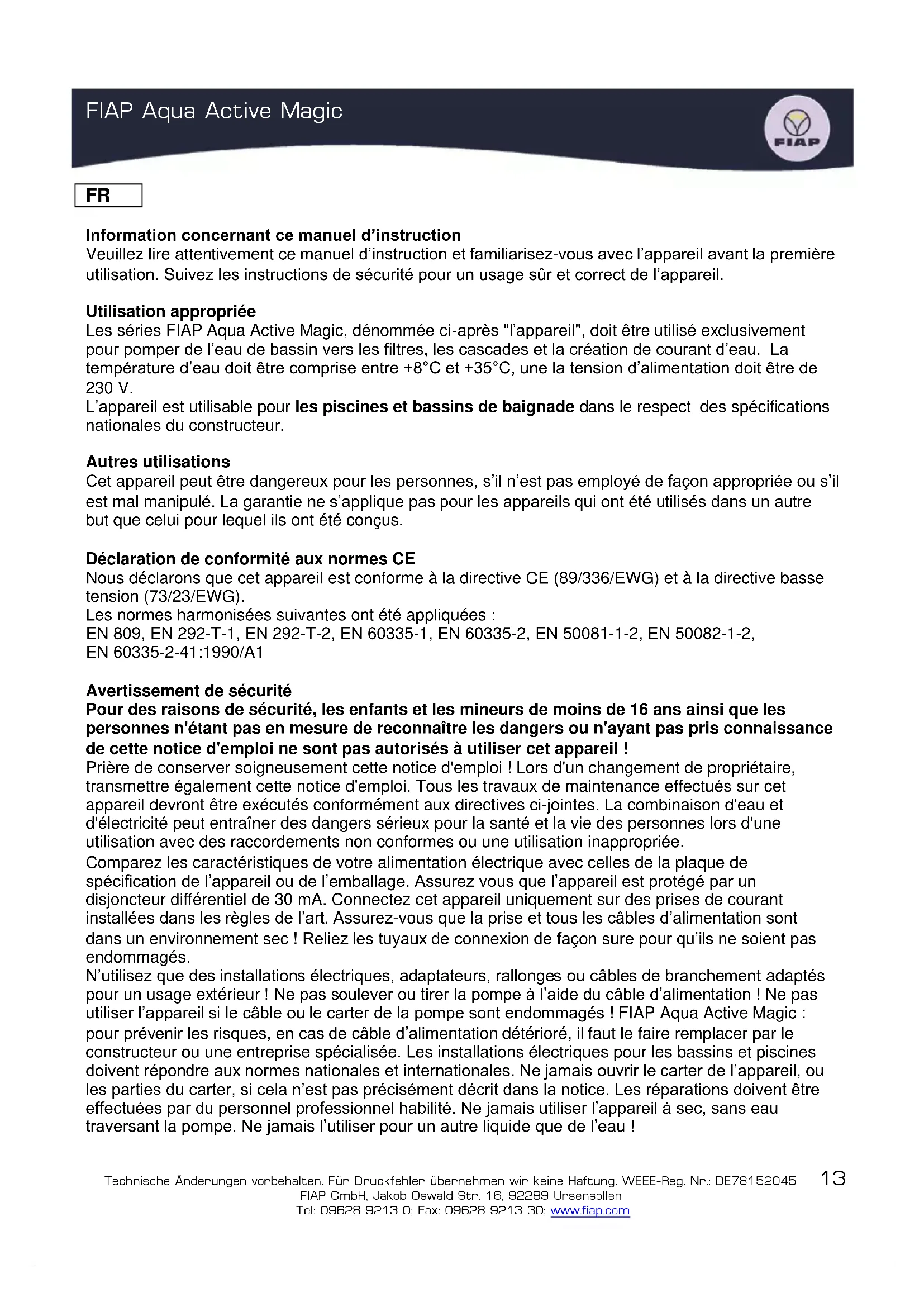

Information concernant ce manuel d'instruction

Veuillez lire attentivement ce manuel d'instruction et familiarisez-vous avec l'appareil avant la première utilisation. Suivez les instructions de sécurité pour un usage sûr et correct de l'appareil.

Utilisation appropriée

Les séries FIAP Aqua Active Magic, dénommée ci-après "l'appareil", doit être utilisé exclusivement pour pomper de l'eau de bassin vers les filtres, les cascades et la création de courant d'eau. La température d'eau doit être comprise entre +8°C et +35°C, une la tension d'alimentation doit être de 230 V.

L'appareil est utilisable pour les piscines et bassins de baignade dans le respect des spécifications nationales du constructeur.

Autres utilisations

Cet appareil peut être dangereux pour les personnes, s'il n'est pas employé de façon appropriée ou s'il est mal manipulé. La garantie ne s'applique pas pour les appareils qui ont été utilisés dans un autre but que celui pour lequel ils ont été conçus.

Déclaration de conformité aux normes CE

Nous déclarons que cet appareil est conforme à la directive CE (89/336/EWG) et à la directive basse tension (73/23/EWG).

Les normes harmonisées suivantes ont été appliquées :

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2,

EN 60335-2-41:1990/A1

Avertissement de sécurité

Pour des raisons de sécurité, les enfants et les mineurs de moins de 16 ans ainsi que les personnes n'étant pas en mesure de reconnaître les dangers ou n'ayant pas pris connaissance de cette notice d'emploi ne sont pas autorisés à utiliser cet appareil !

Prière de conserver soigneusement cette notice d'emploi ! Lors d'un changement de propriétaire, transmettre également cette notice d'emploi. Tous les travaux de maintenance effectués sur cet appareil devront être exécutés conformément aux directives ci-jointes. La combinaison d'eau et d'électricité peut entraîner des dangers sérieux pour la santé et la vie des personnes lors d'une utilisation avec des raccordements non conformes ou une utilisation inappropriée.

Comparez les caractéristiques de votre alimentation électrique avec celles de la plaque de spécification de l'appareil ou de l'emballage. Assurez vous que l'appareil est protégé par un disjoncteur différentiel de 30 mA. Connectez cet appareil uniquement sur des prises de courant installées dans les règles de l'art. Assurez-vous que la prise et tous les câbles d'alimentation sont dans un environnement sec ! Reliez les tuyaux de connexion de façon sure pour qu'ils ne soient pas endommagés.

N'utilisez que des installations électriques, adaptateurs, rallonges ou câbles de branchement adaptés pour un usage extérieur ! Ne pas soulever ou tirer la pompe à l'aide du câble d'alimentation ! Ne pas utiliser l'appareil si le câble ou le carter de la pompe sont endommagés ! FIAP Aqua Active Magic : pour prévenir les risques, en cas de câble d'alimentation détérioré, il faut le faire remplacer par le constructeur ou une entreprise spécialisée. Les installations électriques pour les bassins et piscines doivent répondre aux normes nationales et internationales. Ne jamais ouvrir le carter de l'appareil, ou les parties du carter, si cela n'est pas précisément décrit dans la notice. Les réparations doivent être effectuées par du personnel professionnel habilité. Ne jamais utiliser l'appareil à sec, sans eau traversant la pompe. Ne jamais l'utiliser pour un autre liquide que de l'eau !

Pour votre propre sécurité, contactez votre revendeur pour toute question ou problème.

Connection électrique

Les branchements électriques doivent être effectués par un professionnel habilité selon les directives EVU et VDE. Toutes les installations de la pompe doivent être effectuées selon le VDE01200 part. 702. Pour toutes les autres données de puissance, voir la plaque de spécification. Déconnectez toutes les sources d'alimentation lorsque vous travaillez sur l'appareil !

Démarrage

Attention! Ne jamais utilise la pompe sans le panier filtre ou panier tamis and sans eau à l'intérieur de celui-ci !

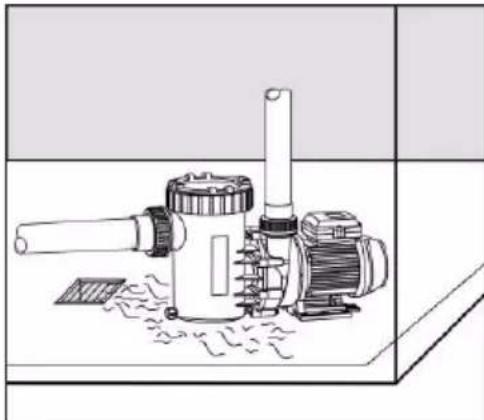

L'appareil a un moteur avec une protection IPX4. L'emplacement de la pompe doit être sec et correctement ventilé. Il est préférable d'installer la pompe dans un local fermé, une évacuation d'eau doit être présente. La taille de la bouche d'évacuation de l'eau dépend du volume du bassin, du débit de l'eau et aussi de possibles fuites dans le système de recirculation du bassin. La température ambiante ne doit pas dépasser les 40°C.

En cas d'utilisation extérieure, utilisez toujours une protection contre la pluie, cela allongera la durée de vie de votre pompe.

Dans les locaux fermés, tells que les fosses techniques, vous devez installer une évacuation d'eau. Dans une pièce à forte hygrométrie, il faut prendre soin de ménager une circulation d'air afin de réduire les risques de condensation. Dans les petites pièces n'ayant qu'une faible aération naturelle, il est nécessaire de ménager des aérations permettant d'éviter la montée en température de la pièce au-

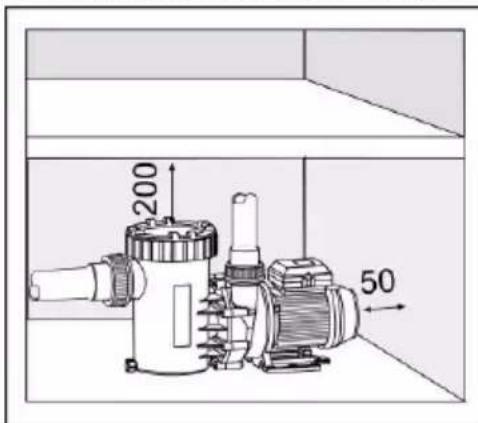

delà de 40°C. Assurez-vous que le bruit émis par l'installation ne dépassera pas les limites légales. Lors de l'installation, assurez vous que vous avez assez de place pour démonter le moteur, au moins 50 mm 50 mm derrière la ventilation du moteur, et au moins 200 mm au dessus du panier filtre.

200 50

Pour fixer l'appareil sur un support, utilisez uniquement des vis, écrou et boulons permettant de pouvoir démonter le moteur. Les tuyaux d'aspiration et de refoulement doivent être reliés au zéro potentiel du carter de la pompe

Fonctions mécaniques et hydrauliques.

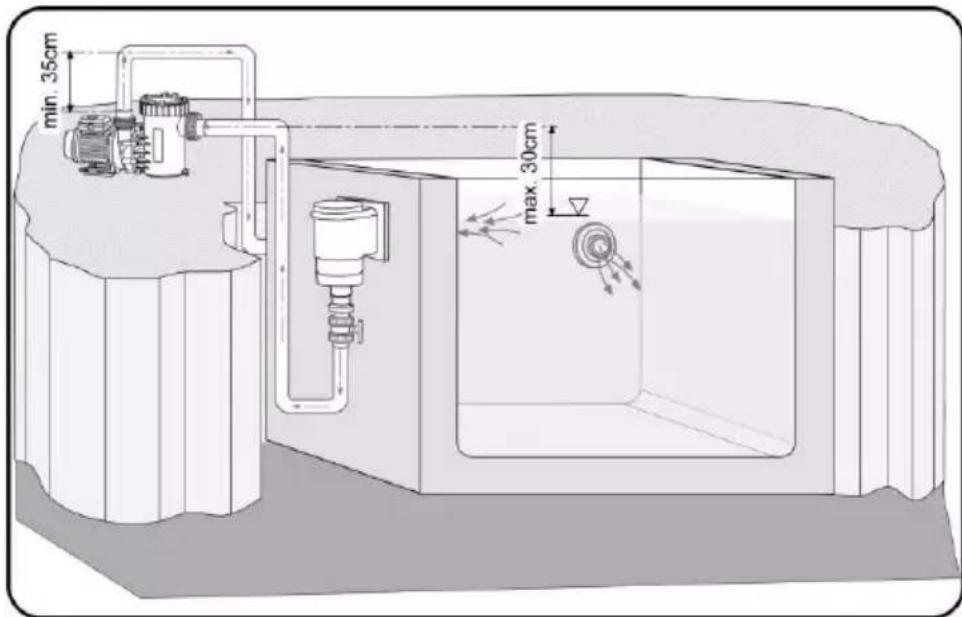

Cet appareil doit être place horizontalement et sur un support sec. La pompe peut être placée soit plus bas que le niveau de l'eau (mais toujours hors de l'eau, fonction gravitaire maximum 2 m en dessous du biveau de l'eau), soit au dessus du niveau de l'eau (fonction aspiration). Dans ce dernier cas, la hauteur de relevage totale (hauteur manométrique) ne doit pas être supérieure à 2 m. Des tuyaux trop longs ou trop étroit peuvent réduire cette hauteur de relevage étant donné les pertes de charge.

Assurez-vous que le tuyau d'aspiration est étanche. Il n'y a pas seulement une perte de puissance d'aspiration lorsque le tuyau d'aspiration n'est pas étanche.

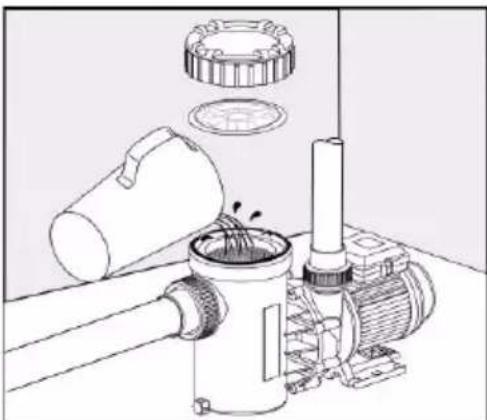

Aussi le couvercle transparent doit être vissé jusqu'à être étanche. Pour réduire le temps d'amorçage de la pompe, qui dépend du volume d'air présent dans le tuyau d'aspiration, le tuyau d'aspiration doit être le plus court possible. Celui-ci devrait être posé plus bas que le niveau de l'eau du bassin. Desserrez le couvercle transparent du panier d'aspiration en le dévissant, et remplissez le panier d'eau claire jusqu'au niveau de l'arrivée du tuyau d'aspiration.

Assurez vous tout d'abord que le joint torique est à l'intérieur du couvercle transparent, placez le couvercle et attachez le avec les pinces. Dans le cas contraire, l'appareil ne fonctionnera pas à pleine puissance. Après une longue période de stockage ou d'arrêt, vérifiez que la roue tourne sans contraintes. Allumez l'appareil et vérifiez l'étanchéité des joints.

min. 35cm max. 30cm

Nettoyage et entretien

Attention! Toujours débrancher la prise de courant de la pompe avant toute opération de nettoyage ou de maintenance !

Important ! FIAP Aqua Active Magic : ne jamais démonter la pompe vous-même si le rotor est bloqué par de la poussière, demander l'intervention d'un électricien professionnel.

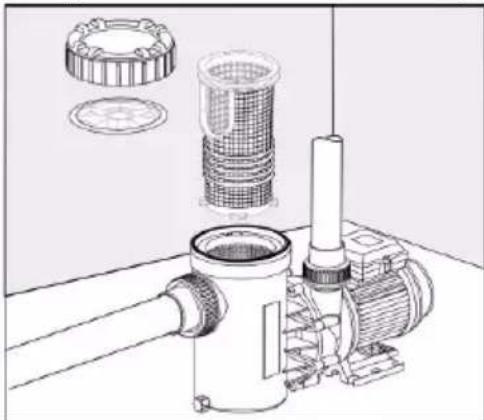

Le panier filtre doit être nettoyé régulièrement. Un panier d'aspiration obstrué diminue la puissance de la pompe et induit une filtration insuffisante. La pompe obstruée va s'allumer et s'éteindre de nombreuses fois, ce qui va endommager le moteur. Dans ce cas la garantie ne s'appliquera pas.

Les parties mobiles (axe +turbine), les roulements et les joints sont considérés comme des consommables et ne sont donc pas couverts par la garantie.

Stockage/hivernage

L'appareil doit être démonté et stocké à l'abri du gel. Nettoyez le complètement et vérifiez qu'il n'a pas été détérioré.

Pour le stockage, videz complètement l'appareil et conservez-le à l'abri du gel. Retirez aussi tout tuyau détérioré par le gel. La prise de courant ne doit jamais être immergée.

Recyclage

Recycler l'appareil conformément aux réglementations nationales légales en vigueur. Adressez-vous à votre distributeur spécialisé.
