Tipo de produto	Bomba de lago
Marca	Fiap
Modelo	Aqua Active Magic 10.000
Utilização	Bombagem de água de lago para filtração, cascatas e corrente de água
Temperatura da água	+8°C a +35°C
Alimentação elétrica	230 V ~
Índice de proteção	IPX4
Proteção diferencial	30 mA recomendada
Altura manométrica máx. (aspiração)	2 m
Profundidade de aspiração máx. (gravitária)	2 m abaixo do nível da água
Manutenção	Desligar antes de qualquer intervenção; confiar as reparações a um profissional
Limpeza	Cesto filtrante para limpar regularmente
Consumíveis	Eixo, turbina, rolamentos, juntas (não cobertos pela garantia)
Armazenamento	Ao abrigo do gelo, esvaziar completamente o aparelho
Segurança	Não utilizar sem água; não levantar pelo cabo; instalação por profissional
Reciclagem	Seguir as regulamentações locais

Perguntas frequentes - Aqua Active Magic 10.000 Fiap

Como instalar a bomba Aqua Active Magic 10.000?

Coloque a bomba horizontalmente sobre um suporte seco, quer abaixo do nível da água (gravitária, máx. 2 m) quer acima (aspiração, altura máx. 2 m). Certifique-se de que os tubos de aspiração e de recalque estão estanques e que a tampa transparente está bem aparafusada com o seu o-ring. A instalação elétrica deve ser realizada por um profissional com um disjuntor diferencial de 30 mA.

Como escorvar a bomba?

Desaperte a tampa transparente do cesto de aspiração, encha o cesto com água limpa até ao nível da chegada do tubo de aspiração, depois feche a tampa verificando a presença do o-ring. Ligue depois a bomba.

O que fazer se a bomba não arrancar?

Verifique primeiro a alimentação elétrica e se o disjuntor diferencial não disparou. Certifique-se de que o cesto filtrante não está obstruído e que a bomba está escorvada (cheia de água). Se o rotor estiver bloqueado, não desmonte a bomba você mesmo: chame um eletricista profissional.

Como limpar o cesto filtrante?

Desligue a bomba, desaperte a tampa transparente, retire o cesto filtrante e limpe-o com água limpa. Coloque-o de volta e feche a tampa verificando a estanquicidade da junta.

A bomba pode funcionar fora de água?

Não, nunca utilizar a bomba a seco. Ela deve estar sempre escorvada com água a atravessar a bomba. Um funcionamento a seco danifica o motor.

Qual é a temperatura máxima da água permitida?

A temperatura da água deve estar entre +8°C e +35°C. Acima disso, a bomba corre o risco de ser danificada.

Como armazenar a bomba no inverno?

Desmonte, limpe e esvazie completamente a bomba. Armazene-a ao abrigo do gelo. Remova qualquer tubo danificado pelo gelo. A ficha elétrica nunca deve ser imersa.

Quais são os consumíveis e quando substituí-los?

As partes móveis (eixo + turbina), os rolamentos e as juntas são considerados consumíveis. Não são cobertos pela garantia e devem ser substituídos em caso de desgaste. Chame um profissional para a sua substituição.

A bomba é adequada para água do mar?

Não, esta bomba é concebida apenas para água doce. Não a utilize com água do mar ou qualquer outro líquido.

Como evitar danos causados pelo gelo?

Desligue e esvazie completamente a bomba antes do inverno. Armazene-a num local ao abrigo do gelo. A água gelada no interior da bomba pode causar fissuras irreparáveis.

MANUAL DE UTILIZADOR Aqua Active Magic 10.000 Fiap

Aviso para o manual de operação

Por favor, leia essas instruções antes da primeira utilização e se familiarizar com este dispositivo. É necessário seguir as instruções de segurança para o uso correto e seguro.

Uso adequado de acordo com os regulamentos

A série do Aqua FIAP atividade Magic, mais adiante chamado dispositivo, é apenas para bombear água da lagoa para filtros, cachoeiras e riachos. A temperatura da água entre 8 ° C bis +35 ° C e uma tensão de funcionamento de 230 volt é necessária.

O dispositivo é adequado para o uso em piscinas lagoas sob a conformidade com as especificações do construtor nacionais.

Uso não conforme com os regulamentos

Este dispositivo pode causar perigo para os seres humanos, se não for usado de acordo com os regulamentos e quando manuseado abusiva. Se este dispositivo for utilizado inadequadamente, não haverá garantia de nós sobre ele e da licença de exploração irá expirar.

Declaração CE-fabricante

Confirmamos que o mesmo está em conformidade com a directiva da CE (89/336/CEE) ea Directiva de baixa tensão (73/23/CEE).

As normas harmonizadas listados abaixo foram aplicados:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2,

EN 60335-2-41:1990 / A1

Avisos de segurança

Fora das crianças segurança razões de idade inferior a 16 anos e pessoas que não será capaz de reconhecer o perigo possível e que também não são familiarizados com o manual de instruções, não estão autorizados a utilizar este dispositivo!

Por favor mantenha este manual de operação para refrences futuras! Frente manual esta operação para o próximo proprietário. Todo o trabalho sobre este dispositivo tem que ser feito pelas instruções contidas neste manual.

A combinação de água e eletricidade pode causar perigo grave para o corpo e vida, se o dispositivo não está ligado de acordo com os regulamentos ou incorrectamente utilizados. Comparar os dados de eléctrico da fonte de energia eléctrica com a placa de especificação, na embalagem ou no dispositivo. Certifique-se de que o dispositivo é protegido por um dispositivo de corrente residual operado de proteção (FI ou RCD) com um máximo não operar corrente de 30 mA. Ligue este aparelho apenas a uma tomada de energia instalada pelos sentidos. Certifique-se a ficha e todos os cabo-conexões estão em um ambiente seco! Coloque a boa conexão de mangueira seguro de que não será danificado. Use apenas instalações, adaptadores, extensão ou cabos de conexão com um contato protegidos, e que são feitas para uso fora! Não transportar ou arrastar o dispositivo na conexão do cabo! Não use o aparelho se o cabo ou a caixa ficar danificada! FIAP aqua ativo Magic: Para evitar o perigo, em caso de dano para a ligação eléctrica do aparelho, deve ser substituído pelo construtor ou a estação de serviço. O dispositivo deve ser eliminado se o cabo está danificado. Instalações elétricas em jardim e piscinas lagoas têm de cumprir os regulamentos construtor nacional e internacional. Nunca abra a caixa do aparelho ou as peças pertencentes se não explícita observados no manual de operação. Nunca faça qualquer alteração técnica no dispositivo. Use apenas originais de reposição de peças e acessórios. Reparos devem ser feitos por um profissional autorizado. Nunca use o aparelho sem água corrente por ele! Nunca usá-lo para qualquer outro líquido que a água!

Para sua própria segurança em contato com um revendedor autorizado quando você tiver dúvidas ou problemas!

Conexão elétrica

A ligação eléctrica tem de ser feito por um profissional autorizado sob as diretrizes do EVU e VDE. Todas as instalações da bomba tem que ser feito pelo VDE 0100 parte 702. Para todos os dados de poder ver a placa de especificação. Desconecte toda a energia ao trabalhar neste dispositivo!

Iniciando-se

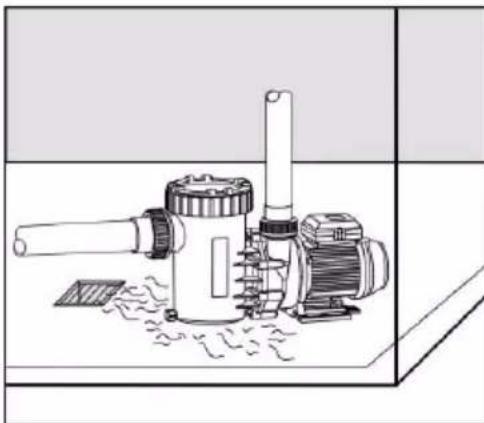

Atenção! Nunca use o aparelho sem filtro cesta-ou-filtro peneira e sem água que passa por ele! O dispositivo tem um motor com protecção IP X4 categoria. O site da bomba deve estar seco e bem ventilado. A bomba deve ser instalado num espaço fechado, um escoamento de água deve estar presente. O tamanho do ralo de pavimento depende principalmente do tamanho do conjunto, a taxa de fluxo de circulação, mas também sobre a possibilidade de fugas possíveis do sistema de água da piscina circular. A temperatura ambiente não deve ultrapassar os 40 °C.

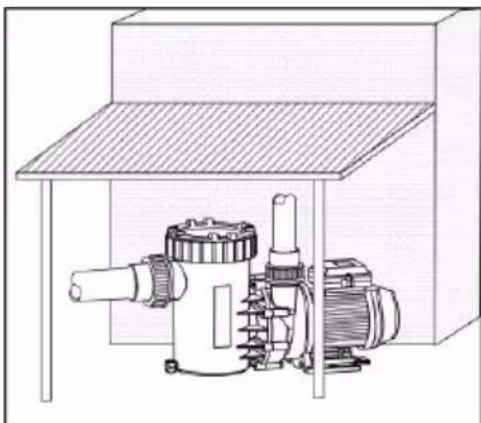

Se for instalada fora sempre use uma proteção contra a chuva, que irá prolongar a vida útil do dispositivo.

Em uma sala fechada, como um porão, você tem que instalar um dreno para a água. Em uma sala com uma alta umidade que você tem que tomar cuidado para uma eficaz circulação de ar para evitar a condensação. Numa sala pequena, com pouco natural de ar de arrefecimento, um arejamento adicional e purga de ar é necessário para evitar uma maior temperatura ambiente de 40 °C.

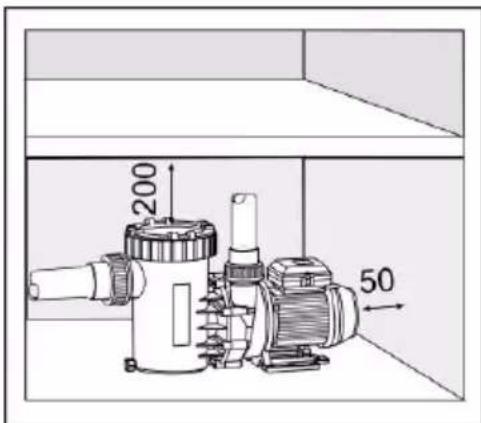

Certifique-se de que a estrutura de som propagado pelo ar ou de som do dispositivo não irá influenciar ilegalmente o meio ambiente. Durante a instalação certifique-se de que você tem espaço suficiente para desmontar o motor de unidade, pelo menos, 50 mm para o motor de ventilador, e pelo menos 200 mm para cima para a sucção peneira.

200 50

Para montar o dispositivo no fundamento uso apenas de parafusos e buchas, roscas para permitir a desmontagem do motor. As mangueiras de aspiração e de pressão tem de ser montado com potencial zero no caso da bomba.

Funções mecânicas e hidráulicas

O aparelho deve ser configurado na horizontal e em um lugar seco. A bomba pode ser montada sob o nível de água (entrada-função max 2m.) Ou acima dele (sucção função). A altura de sucção entre o nível de água e uma bomba (altura geodésica) não deve ser maior do que 2 m. A longo ou a tubos pequenos irá diminuir a altura de sucção, por causa da resistência do fluxo extremamente.

Certifique-se de que a mangueira de sucção é apertado. Não há nenhum ou apenas baixo de sucção de capacidade da bomba se tubos não estão apertados.

Além disso, a tampa clara tem que ser aparafusado apertado. Para reduzir o período de sucção, a qual depende do volume de ar no tubo de sucção, o tubo de aspiração tem de ser tão curto quanto possível. A mangueira de sucção deve colocar sob o nível da água.

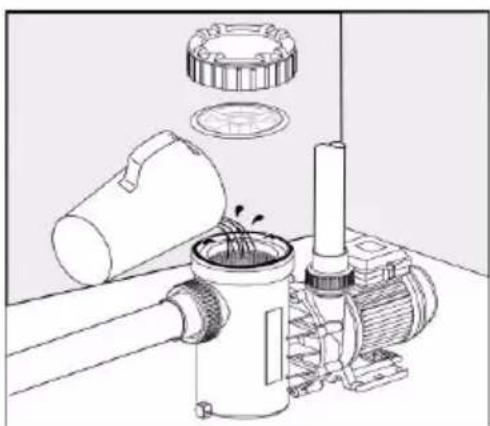

Solte o anel de rosca acima da peneira de sucção-girando e levantar a tampa clara fora. Encha a bomba lentamente com água limpa até a conexão de sucção.

Primeiro certifique-se de que a junta é arredondada interior da tampa clara, defina a tampa clara e fixe-a com os parafusos de aperto. Caso contrário, o dispositivo não irá desenhar com todo o seu poder. Depois de um longo período de inatividade ou de verificação de armazenamento que a roda está em execução levemente. Ligue o dispositivo e certifique-se de que as juntas estão apertados.

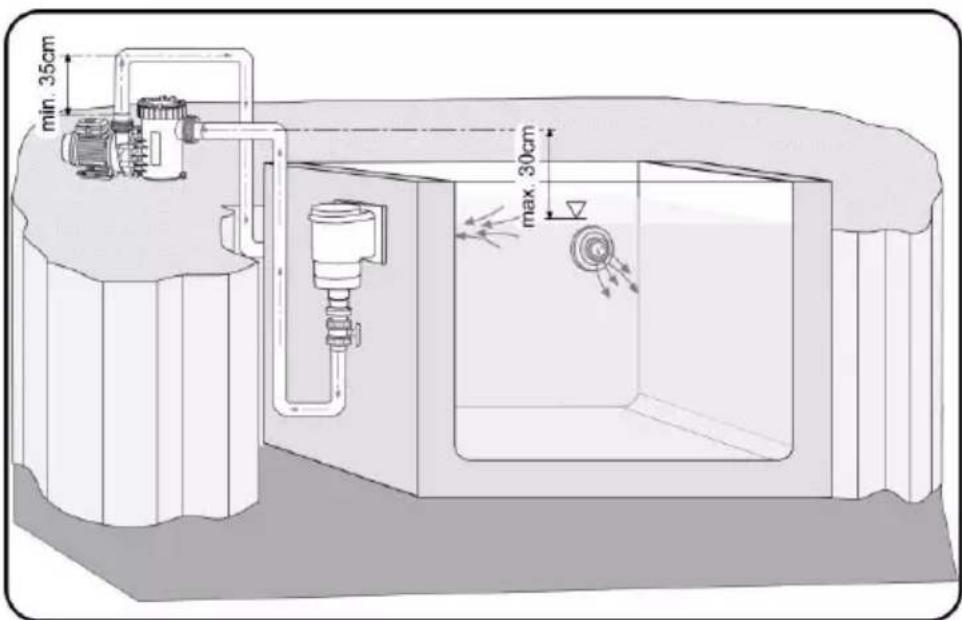

min. 35cm max. 30cm

Limpeza e manutenção

Atenção! Sempre leve o cabo de alimentação antes de limpar ou maintance! Importante! FIAP Aqua Magic atividade: Nunca abra a bomba mesmo! Se o rotor é bloqueado com sujeira perguntar a um especialista elétrico!

A sucção peneira tem de ser limpos regularmente. Um sujo ou cheio de sucção peneira-reduz a capacidade do dispositivo e faz com que uma filtração insuficiente. A bomba bloqueada irá ligar e desligar várias vezes e provocar danos no motor. Neste caso, a garantia expirou.

A operação da unidade, o rolamento e as juntas de anel de deslizamento são peças de desgaste e não são cobertos pela garantia.

Armazenamento e hibernam

O dispositivo tem de ser desinstalada quando houver geada. Limpe-o bem e olhar para os danos no dispositivo. Para armazenamento vazio o dispositivo completamente e mantê-lo protegido da geada. Também esvaziar também frost-ameaçadas mangueiras. A ficha não deve nunca ser inundada!

Disposição

O dispositivo deve ser descartado pelas leis nacionais. Por favor, pergunte ao seu revendedor.
