FX-KW2175 - Reboque de jardinagem Fuxtec - Manual de utilização gratuito

Marca	Fuxtec
Modelo	FX-KW2175
Tipo de produto	Reboque de jardinagem (carrinho de mão de 4 rodas)
Carga útil máxima	300 kg
Carga útil máxima ao inclinar	150 kg
Pressão máxima de enchimento dos pneus	1,7 bar
Número de rodas	4
Função de descarga	Inclinação da caçamba através do destravamento da alavanca
Montagem recomendada	Por duas pessoas
Conteúdo da embalagem	Carrinho de mão, trava, estrutura frontal, suportes de eixo (4), rodas (4), suporte central, suporte de direção, conexão de direção, alça de tração, parafusos
Ferramentas necessárias para montagem	Chave de fenda, chave de fenda Phillips, chave de soquete, botão ajustável
Manutenção e limpeza	Verificar o estado das peças, substituir peças danificadas por peças originais
Segurança	Não permitir que crianças utilizem, distribuir uniformemente a carga, não exceder as cargas indicadas, não utilizar se danificado
Peças de reposição e reparabilidade	Utilizar exclusivamente peças originais Fuxtec
Reciclagem	Logotipo TRIMAN, depositar em loja ou em centro de reciclagem

Perguntas frequentes - FX-KW2175 Fuxtec

Qual é a carga útil máxima do reboque FX-KW2175 ?

A carga útil máxima é de 300 kg. Ao inclinar, é limitada a 150 kg.

Como descarregar o reboque ?

Para descarregar, puxe a alavanca de destravamento e incline a caçamba. Após o uso, coloque o suporte na posição original e certifique-se do travamento.

Qual é a pressão máxima de enchimento dos pneus ?

Nunca encha os pneus com mais de 1,7 bar de pressão.

A montagem requer ferramentas específicas ?

Sim, são necessários uma chave de fenda, uma chave de fenda Phillips, uma chave de soquete e um botão ajustável. A montagem é recomendada para duas pessoas.

Posso usar o reboque se estiver danificado ?

Não, não utilize o carrinho se estiver danificado. Substitua imediatamente qualquer peça quebrada ou faltante por uma peça original.

As crianças podem usar este reboque ?

Não, nunca deixe as crianças usarem o carrinho de jardinagem, não é um brinquedo.

Como distribuir a carga no reboque ?

Certifique-se de que as cargas estejam uniformemente distribuídas no carrinho de mão. Não coloque objetos nas bordas da caçamba.

Onde posso encontrar peças de reposição ?

Utilize exclusivamente peças originais Fuxtec para garantir a segurança e o bom funcionamento.

Como reciclar o reboque no fim da vida útil ?

O reboque possui o logotipo TRIMAN. Depositar em loja ou em centro de reciclagem. Consulte www.quefairedemesdechets.fr para os pontos de coleta.

O manual está disponível em outros idiomas ?

Sim, você pode solicitar uma tradução gratuita escolhendo seu idioma na página notice-facile.com e indicando seu e-mail.

MANUAL DE UTILIZADOR FX-KW2175 Fuxtec

1. INSTRUÇÕES DE SEGURANÇA....28
2. CONJUNTO....29
3. Escopo de entrega....32
4. peças individuais ....32
5. aviso....32

Manual\_FX-KW2175\_Int24\_rev5

NEDERLANDSE VERSIE ....33

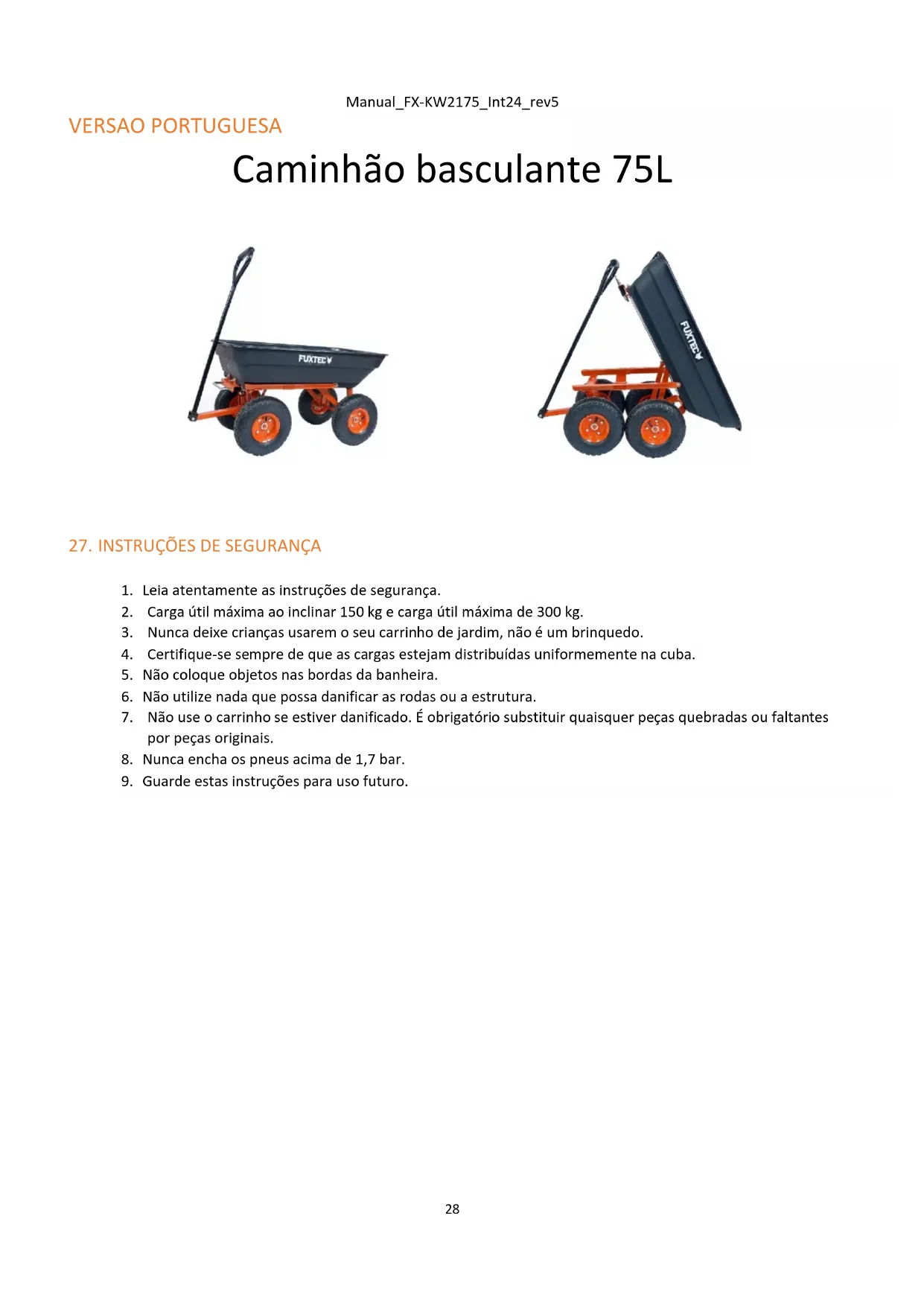

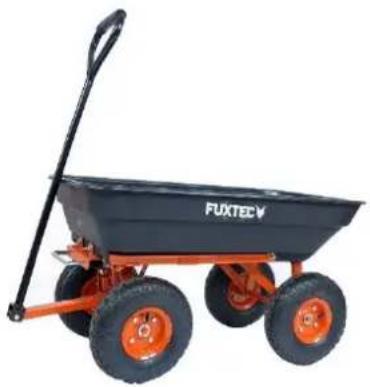

Caminhão basculante 75L

1. Leia atentamente as instruções de segurança.
2. Carga útil máxima ao inclinar 150 kg e carga útil máxima de 300 kg.
3. Nunca deixe crianças usarem o seu carrinho de jardim, não é um brinquedo.
4. Certifique-se sempre de que as cargas estejam distribuídas uniformemente na cuba.
5. Não coloque objetos nas bordas da banheira.
6. Não utilize nada que possa danificar as rodas ou a estrutura.
7. Não use o carrinho se estiver danificado. É obrigatório substituir quaisquer peças quebradas ou faltantes por peças originais.
8. Nunca encha os pneus acima de 1,7 bar.
9. Guarde estas instruções para uso futuro.

28. CONJUNTO

Antes da montagem, verifique se todas as peças estão completas.

Ferramentas necessárias para montar seu dumper de jardim: chave de fenda, chave de fenda Phillips, chave de caixa e botão ajustável

Recomenda-se que duas pessoas realizem a montagem.

Etapa 1:

Monte os suportes do eixo central e dianteiro juntos.

Instale o suporte central, o suporte da direção e o suporte do eixo dianteiro com 5.

Instale a biela com 2 + 3 + 4 no eixo dianteiro.

Monte o suporte do eixo traseiro na banheira usando 1.

Instale o suporte do eixo traseiro com 1 na banheira.

Instale o suporte do eixo dianteiro e o suporte central no chassi dianteiro usando 1.

Pure mechanical linkage diagram without any text, numbers, or symbols

Etapa 7:

Prenda a trava na banheira usando 1.

Monte a estrutura frontal na banheira com 1.

Montagem das rodas com 4 e 8.

Etapa 10:

Monte a alça com a conexão de direção com 7.

Como usar a função de descarga:

Para descarregar a banheira, puxe a alça para a posição destravada e incline a banheira. Depois de terminar, você precisará retornar o suporte da banheira à sua posição original, garantindo que a banheira esteja travada de volta em sua posição original.

29. Escopo de entrega

Não.	designação	Número
1	Parafuso/porca/arruela M8x16	14
2	Parafusos/porcas/arruelas de seis ângulos M8x16	2
3	8 arruela	3
4	Caneta	5
5	Parafuso/porca/arruela M8x135	1
6	Tubo M12x115	1
7	Parafuso/porca/arruela M8x60	1
8	Arruela de 16mm	4

30. peças individuais

Não.	Designação	Número
1	banheira	1
2	Bloqueio	1
3	Quadro frontal	1
4	Suporte do eixo traseiro	1
5	Suporte do eixo traseiro	2
6	roda	4
7	Suporte do eixo dianteiro	1
8	Montagem central	1
9	Suporte de direção	1
10	Conexão de direção	1
11	Puxe a alça	1

31. aviso

A carga útil quando basculante não excede 150 kg e a carga útil máxima é de 300 kg.
