| Marque | Fuxtec |
| Modèle | FX-KW2175 |
| Type de produit | Remorque de jardinage (brouette à 4 roues) |
| Charge utile maximale | 300 kg |
| Charge utile maximale lors du basculement | 150 kg |
| Pression de gonflage des pneus maximale | 1,7 bar |
| Nombre de roues | 4 |
| Fonction de déchargement | Basculement du tombereau par déverrouillage de la poignée |
| Montage recommandé | À deux personnes |
| Contenu de la livraison | Brouette, verrouillage, cadre avant, supports d'essieu (4), roues (4), support central, support de direction, connexion de pilotage, poignée de tirage, visserie |
| Outils nécessaires au montage | Tournevis, tournevis cruciforme, clé à douille, bouton réglable |
| Entretien et nettoyage | Vérifier l'état des pièces, remplacer les pièces endommagées par des pièces d'origine |
| Sécurité | Ne pas laisser les enfants utiliser, répartir uniformément la charge, ne pas dépasser les charges indiquées, ne pas utiliser si endommagé |
| Pièces détachées et réparabilité | Utiliser exclusivement des pièces d'origine Fuxtec |
| Recyclage | Logo TRIMAN, déposer en magasin ou en déchèterie |
FOIRE AUX QUESTIONS - FX-KW2175 Fuxtec
Questions des utilisateurs sur FX-KW2175 Fuxtec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Remorque de jardinage au format PDF gratuitement ! Retrouvez votre notice FX-KW2175 - Fuxtec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FX-KW2175 de la marque Fuxtec.

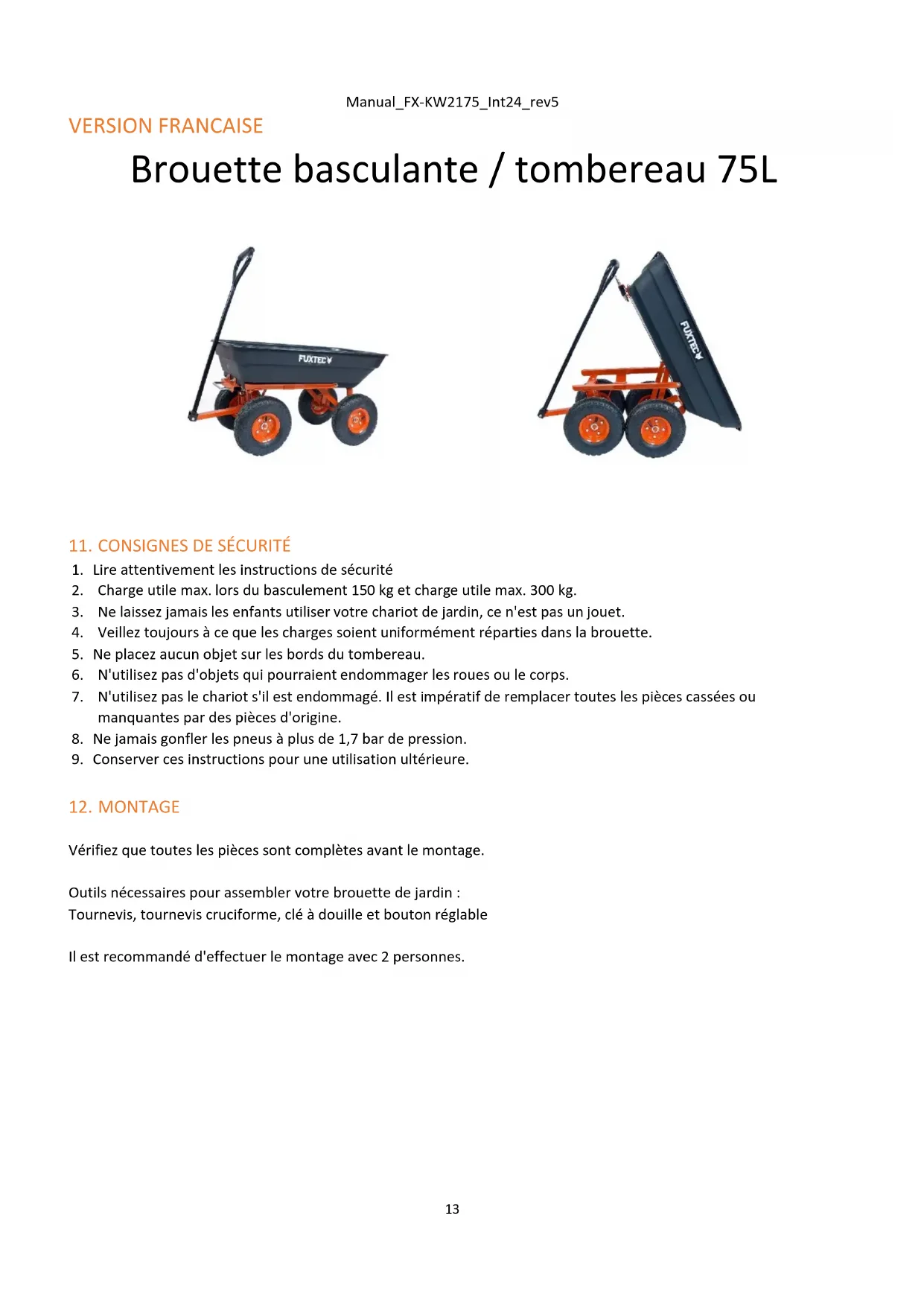

MODE D'EMPLOI FX-KW2175 Fuxtec
- Lire attentivement les instructions de sécurité
- Charge utile max. lors du basculement 150 kg et charge utile max. 300 kg.
- Ne laissez jamais les enfants utiliser votre chariot de jardin, ce n'est pas un jouet.
- Veillez toujours à ce que les charges soient uniformément réparties dans la brouette.
- Ne placez aucun objet sur les bords du tombereau.
- N'utilisez pas d'objets qui pourraient endommager les roues ou le corps.
- N'utilisez pas le chariot s'il est endommagé. Il est impératif de remplacer toutes les pièces cassées ou manquantes par des pièces d'origine.
- Ne jamais gonfler les pneus à plus de 1,7 bar de pression.
- Conserver ces instructions pour une utilisation ultérieure.
12. MONTAGE
Vérifiez que toutes les pièces sont complètes avant le montage.
Outils nécessaires pour assembler votre brouette de jardin :
Tournevis, tournevis cruciforme, clé à douille et bouton réglable
Il est recommandé d'effectuer le montage avec 2 personnes.
Étape 1 :
Assemblez le support de l'essieu central et de l'essieu avant.
Montez le support central, le support de direction et le support de l'essieu avant avec 5*.
Montez la bielle avec 2^ + 3^ + 4^* sur l'essieu avant.
Montez le support de l'essieu arrière sur la brouette avec 1*.
Monter l'entretoise de l'essieu arrière sur le support avec 1*.
Montez le support de l'essieu avant et le support central sur le cadre avant avec 1*.
Montez le verrou sur la brouette avec 1*.
Montez le cadre avant sur la brouette avec 1*.
Montez les roues avec 4* et 8*
Étape 10 :
Monter la poignée de tirage avec le raccord de direction avec 7*
Utilisation de la fonction de décharge :
Pour décharger la brouette, tirez la poignée en position de déverrouillage et inclinez le tombereau. Une fois que vous avez terminé, vous devez remettre le support de la brouette dans sa position d'origine tout en vous assurant qu'elle est bien verrouillée dans sa position initiale.
13. Contenu de la livraison
| Nr. | Désignation | Quantité |
| 1* | Vis M8x16 / Écrou / Rondelle | 14 |
| 2* | Vis d'angle M8x16 6 / Écrous / Rondelle | 2 |
| 3* | Rondelles 8 | 3 |
| 4* | Tige | 5 |
| 5* | Vis M8x135 / Écrou / Rondelle | 1 |
| 6* | M12x115 Tube | 1 |
| 7* | Vis M8x60 / Écrou / Rondelle | 1 |
| 8* | Rondelles 16 | 4 |
| Nr. | Désignation | Quantité |
| 1 | Brouette | 1 |
| 2 | Verrouillage | 1 |
| 3 | Cadre avant | 1 |
| 4 | Support essieu arrière | 1 |
| 5 | Support essieu arrière | 2 |
| 6 | Roues | 4 |
| 7 | Support essieu avant | 1 |
| 8 | Support central | 1 |
| 9 | Support de direction | 1 |
| 10 | Connexion de pilotage | 1 |
| 11 | Poignée de tirage | 1 |
15. Attention
ne pas dépasser 150 kg de charge utile lors du basculement et 300 kg de charge utile max.
16. Recylage
Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables.
Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.
FR
Ce chariot et ses accessoires se recyclent
À DÉPOSER EN MAGASIN
À DÉPQSER EN DECHETERIE
OU
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
