| Marca | Fuxtec |
| Modello | FX-KW2175 |
| Tipo di prodotto | Rimorchio da giardinaggio (carriola a 4 ruote) |
| Carico utile massimo | 300 kg |
| Carico utile massimo in ribaltamento | 150 kg |
| Pressione massima di gonfiaggio pneumatici | 1,7 bar |
| Numero di ruote | 4 |
| Funzione di scarico | Ribaltamento del cassone sbloccando la maniglia |
| Montaggio consigliato | A due persone |
| Contenuto della confezione | Carriola, bloccaggio, telaio anteriore, supporti assali (4), ruote (4), supporto centrale, supporto sterzo, collegamento sterzo, maniglia di traino, viti |
| Utensili necessari per il montaggio | Cacciavite, cacciavite a croce, chiave a bussola, pulsante regolabile |
| Manutenzione e pulizia | Controllare lo stato delle parti, sostituire le parti danneggiate con parti originali |
| Sicurezza | Non lasciare usare ai bambini, distribuire uniformemente il carico, non superare i carichi indicati, non utilizzare se danneggiato |
| Ricambi e riparabilità | Utilizzare esclusivamente parti originali Fuxtec |
| Riciclaggio | Logo TRIMAN, depositare in negozio o in discarica |
Domande frequenti - FX-KW2175 Fuxtec
Domande degli utenti su FX-KW2175 Fuxtec
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rimorchio da giardino in formato PDF gratuitamente! Trova il tuo manuale FX-KW2175 - Fuxtec e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FX-KW2175 del marchio Fuxtec.

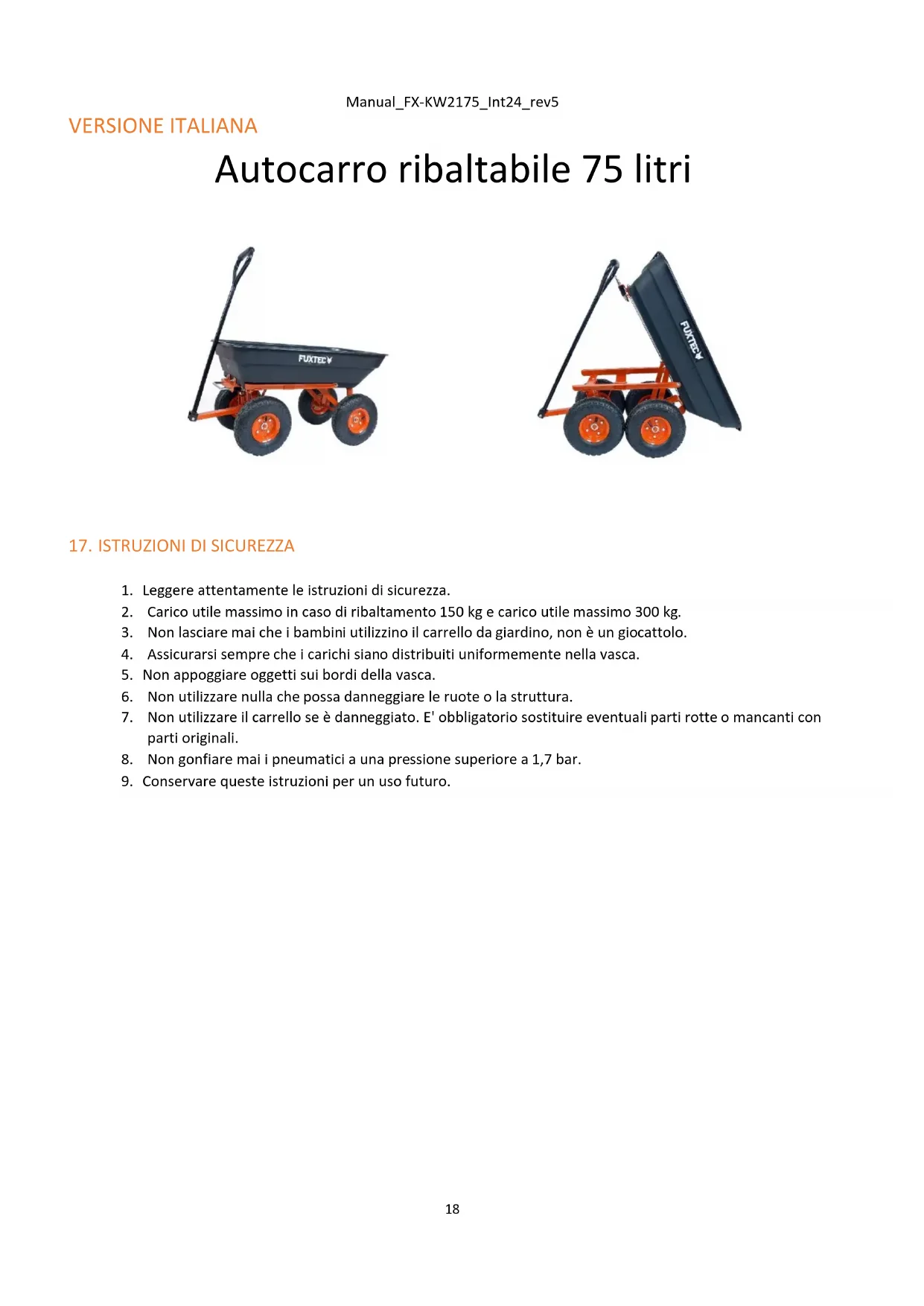

MANUALE UTENTE FX-KW2175 Fuxtec
- ISTRUZIONI DI SICUREZZA....18
- ASSEMBLEA 19
- Fornitura....22
- singole parti....22
- avvertimento....22
VERSION ESPANOLA....23
- Leggere attentamente le istruzioni di sicurezza.
- Carico utile massimo in caso di ribaltamento 150 kg e carico utile massimo 300 kg.
- Non lasciare mai che i bambini utilizzino il carrello da giardino, non è un giocattolo.
- Assicurarsi sempre che i carichi siano distribuiti uniformemente nella vasca.
- Non appoggiare oggetti sui bordi della vasca.
- Non utilizzare nulla che possa danneggiare le ruote o la struttura.
- Non utilizzare il carrello se è danneggiato. E' obbligatorio sostituire eventuali parti rotte o mancanti con parti originali.
- Non gonfiare mai i pneumatici a una pressione superiore a 1,7 bar.
- Conservare queste istruzioni per un uso futuro.
18. ASSEMBLEA
Prima del montaggio, controllare se tutte le parti sono complete.
Strumenti necessari per assemblare il tuo dumper da giardino: cacciavite, cacciavite Phillips, chiave a bussola e manopola regolabile
Si consiglia che due persone effettuino il montaggio.
Passaggio 1:
Assemblare insieme le staffe dell'asse centrale e anteriore.
Installare la staffa centrale, la staffa dello sterzo e la staffa dell'assale anteriore con 5.
Installare la biella con 2 + 3 + 4 sull'asse anteriore.
Montare la staffa dell'asse posteriore sulla vasca utilizzando 1.
Installare il montante dell'asse posteriore con 1 sulla vasca.
Installare la staffa dell'asse anteriore e la staffa centrale sul telaio anteriore utilizzando 1.
Fissare il lucchetto alla vasca utilizzando 1.
Assemblare il telaio anteriore alla vasca con 1.
Assemblare la maniglia con l'attacco dello sterzo con 7.
Come utilizzare la funzione di scarico:
Per scaricare la vasca, tirare la maniglia in posizione di sblocco e inclinare la vasca. Una volta terminato, dovrai riportare la staffa della vasca nella sua posizione originale assicurandoti che la vasca sia bloccata nella sua posizione originale.
19. Fornitura
| NO. | designazione | Numero |
| 1 | Vite/dado/rondella M8x16 | 14 |
| 2 | Viti/dadi/rondella a sei angoli M8x16 | 2 |
| 3 | 8 lavatrice | 3 |
| 4 | Penna | 5 |
| 5 | Vite/dado/rondella M8x135 | 1 |
| 6 | Tubo M12x115 | 1 |
| 7 | Vite/dado/rondella M8x60 | 1 |
| 8 | Rondella da 16mm | 4 |
20. singole parti
| NO. | Designazione | Numero |
| 1 | vasca | 1 |
| 2 | Chiusura | 1 |
| 3 | Telaio anteriore | 1 |
| 4 | Staffa dell'asse posteriore | 1 |
| 5 | Puntone dell'asse posteriore | 2 |
| 6 | ruota | 4 |
| 7 | Staffa dell'asse anteriore | 1 |
| 8 | Supporto centrale | 1 |
| 9 | Staffa dello sterzo | 1 |
| 10 | Collegamento dello sterzo | 1 |
| 11 | Tirare la maniglia | 1 |
21. avvertimento
Il carico utile in caso di ribaltamento non supera i 150 kg e il carico utile massimo 300 kg.
VERSION ESPANOLA

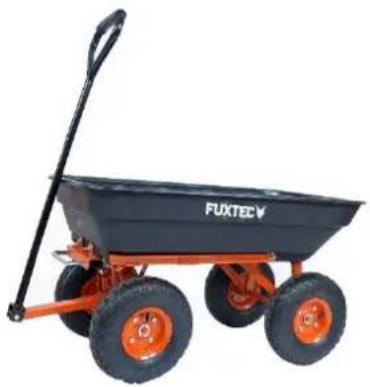

Camión volquete 75L
