FX-KW2175 - Trädgårdstrailer Fuxtec - Gratis bruksanvisning och manual

Märke	Fuxtec
Modell	FX-KW2175
Produkttyp	Trädgårdskärra (4-hjulig)
Maximal nyttolast	300 kg
Maximal nyttolast vid tippning	150 kg
Maximalt däcktryck	1,7 bar
Antal hjul	4
Avlastningsfunktion	Tippning av skopan genom att låsa upp handtaget
Rekommenderad montering	Två personer
Leveransinnehåll	Skottkärra, låsning, främre ram, axelfästen (4), hjul (4), centralstöd, styrstöd, styranslutning, draghandtag, skruvar
Nödvändiga verktyg för montering	Skruvmejsel, stjärnskruvmejsel, hylsnyckel, justerbar skiftnyckel
Underhåll och rengöring	Kontrollera delarnas skick, byt ut skadade delar mot originaldelar
Säkerhet	Låt inte barn använda, fördela lasten jämnt, överskrid inte angivna laster, använd inte om skadad
Reservdelar och reparerbarhet	Använd endast originaldelar från Fuxtec
Återvinning	TRIMAN-logotyp, lämna in i butik eller på återvinningscentral

Vanliga frågor - FX-KW2175 Fuxtec

Vilken är den maximala nyttolasten för kärran FX-KW2175?

Den maximala nyttolasten är 300 kg. Vid tippning är den begränsad till 150 kg.

Hur tömmer jag kärran?

För att tömma, dra i upplåsningshandtaget och luta skopan. Efter användning, återställ stödet till utgångsläge och kontrollera att det är låst.

Vilket är det maximala däcktrycket?

Pumpa aldrig däcken till mer än 1,7 bar tryck.

Kräver monteringen specifika verktyg?

Ja, det behövs en skruvmejsel, en stjärnskruvmejsel, en hylsnyckel och en justerbar skiftnyckel. Montering rekommenderas av två personer.

Kan jag använda kärran om den är skadad?

Nej, använd inte kärran om den är skadad. Byt omedelbart ut trasiga eller saknade delar mot originaldelar.

Kan barn använda denna kärra?

Nej, låt aldrig barn använda trädgårdskärran, den är inte en leksak.

Hur fördelar jag lasten i kärran?

Se till att lasterna är jämnt fördelade i skottkärran. Placera inga föremål på skopans kanter.

Var hittar jag reservdelar?

Använd endast originaldelar från Fuxtec för att garantera säkerhet och korrekt funktion.

Hur återvinner jag kärran när den är uttjänt?

Kärran bär TRIMAN-logotypen. Lämna in den i butik eller på återvinningscentral. Besök www.quefairedemesdechets.fr för insamlingsställen.

Finns manualen på andra språk?

Ja, du kan begära en gratis översättning genom att välja ditt språk på sidan notice-facile.com och ange din e-post.

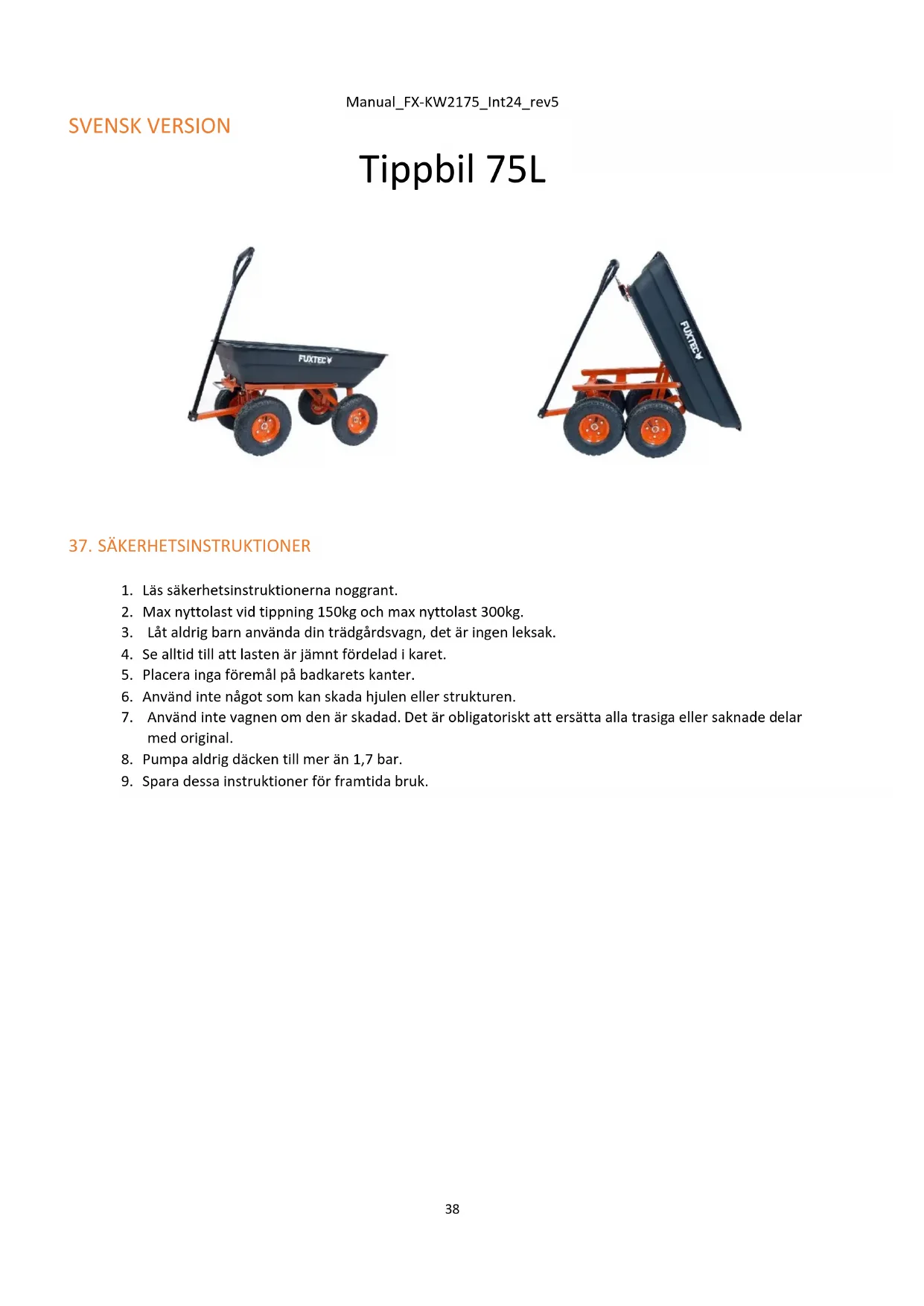

BRUKSANVISNING FX-KW2175 Fuxtec

1. Läs säkerhetsinstruktionerna noggrant.
2. Max nyttolast vid tippning 150kg och max nyttolast 300kg.
3. Låt aldrig barn använda din trädgårdsvagn, det är ingen leksak.
4. Se alltid till att lasten är jämnt fördelad i karet.
5. Placera inga föremål på badkarets kanter.
6. Använd inte något som kan skada hjulen eller strukturen.
7. Använd inte vagnen om den är skadad. Det är obligatoriskt att ersätta alla trasiga eller saknade delar med original.
8. Pumpa aldrig däcken till mer än 1,7 bar.
9. Spara dessa instruktioner för framtida bruk.

38. MONTERING

Kontrollera före montering om alla delar är kompletta.

Verktyg som behövs för att montera din e trädgårdsdumper: skruvmejsel, stjärnskruvmejsel, hylsnyckel och justerbar knopp

Det rekommenderas att två personer utför monteringen.

Steg 1:

Montera ihop mitt- och framaxelfästena.

Montera mittfäste, styrfäste och framaxelfäste med 5.

Montera bakaxelfästet på karet med 1.

Montera framaxelfästet och mittfästet på den främre ramen med 1.

Pure mechanical linkage diagram without any text, numbers, or symbols

Steg 7:

Fäst låset i badkaret med 1.

Montera den främre ramen till badkaret med 1.

Montering av hjulen med 4 och 8.

Steg 10:

Montera handtaget med styrkopplingen med 7.

Så här använder du urladdningsfunktionen:

För att lossa badkaret, dra handtaget till upplåst läge och luta badkaret. När du är klar måste du återställa badkarsfästet till dess ursprungliga position samtidigt som du säkerställer att badkaret är låst tillbaka till sitt ursprungliga läge.

39. Leveransens omfattning

Inga.	beteckning	Antal
1	M8x16 skruv/mutter/bricka	14
2	M8x16 sex vinkelskruvar/muttrar/bricka	2
3	8 bricka	3
4	Penna	5
5	M8x135 skruv/mutter/bricka	1
6	M12x115 rör	1
7	M8x60 skruv/mutter/bricka	1
8	16 mm bricka	4

40. enskilda delar

Inga.	Beteckning	Antal
1	badkar	1
2	Låsning	1
3	Framram	1
4	Bakaxelfäste	1
5	Bakaxelfjäderben	2
6	hjul	4
7	Framaxelfäste	1
8	Centralt fäste	1
9	Styrfäste	1
10	Styrkoppling	1
11	Dra i handtaget	1

41. varning

Nyttolast vid tippning inte överstiger 150kg och maximal nyttolast 300kg.
