| Marca | Fuxtec |
| Modelo | FX-KW2175 |
| Tipo de producto | Carro de jardinería (carretilla de 4 ruedas) |
| Capacidad de carga máxima | 300 kg |
| Capacidad de carga máxima al volcar | 150 kg |
| Presión máxima de inflado de neumáticos | 1,7 bar |
| Número de ruedas | 4 |
| Función de descarga | Volcado del volquete mediante desbloqueo de la manija |
| Montaje recomendado | Dos personas |
| Contenido del envío | Carretilla, bloqueo, bastidor delantero, soportes de eje (4), ruedas (4), soporte central, soporte de dirección, conexión de dirección, manija de tiro, tornillería |
| Herramientas necesarias para el montaje | Destornillador, destornillador de estrella, llave de vaso, botón ajustable |
| Mantenimiento y limpieza | Verificar el estado de las piezas, reemplazar las piezas dañadas por piezas originales |
| Seguridad | No permitir que los niños lo usen, distribuir la carga uniformemente, no exceder las cargas indicadas, no usar si está dañado |
| Piezas de repuesto y reparabilidad | Utilizar exclusivamente piezas originales Fuxtec |
| Reciclaje | Logotipo TRIMAN, depositar en tienda o en punto limpio |
Preguntas frecuentes - FX-KW2175 Fuxtec
Preguntas de los usuarios sobre FX-KW2175 Fuxtec
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Remolque de jardinería en formato PDF gratis! Encuentra tus instrucciones FX-KW2175 - Fuxtec y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FX-KW2175 de la marca Fuxtec.

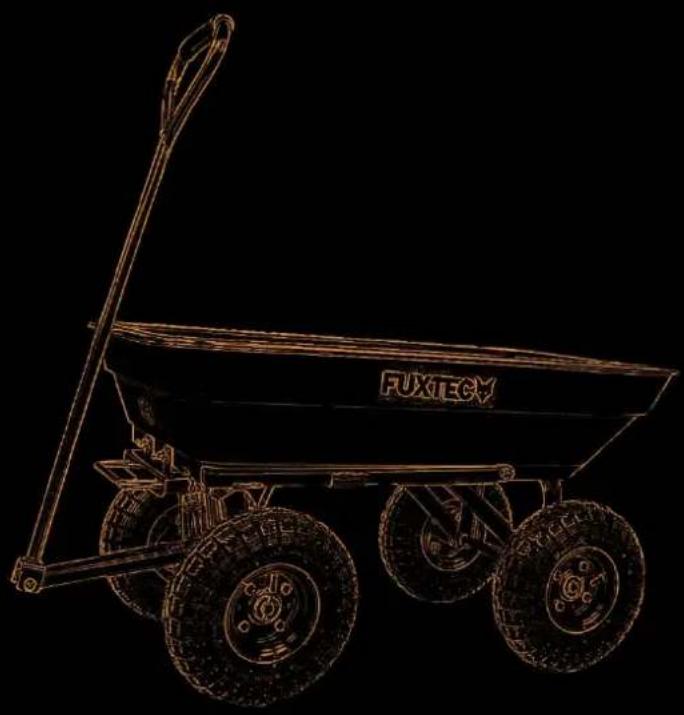

MANUAL DE USUARIO FX-KW2175 Fuxtec
FX-KW2175
- INSTRUCCIONES DE SEGURIDAD ......23
- ASAMBLEA....24
- Alcance de la entrega 27
- partes individuales ....27
- advertencia....27
VERSAO PORTUGUESA....28

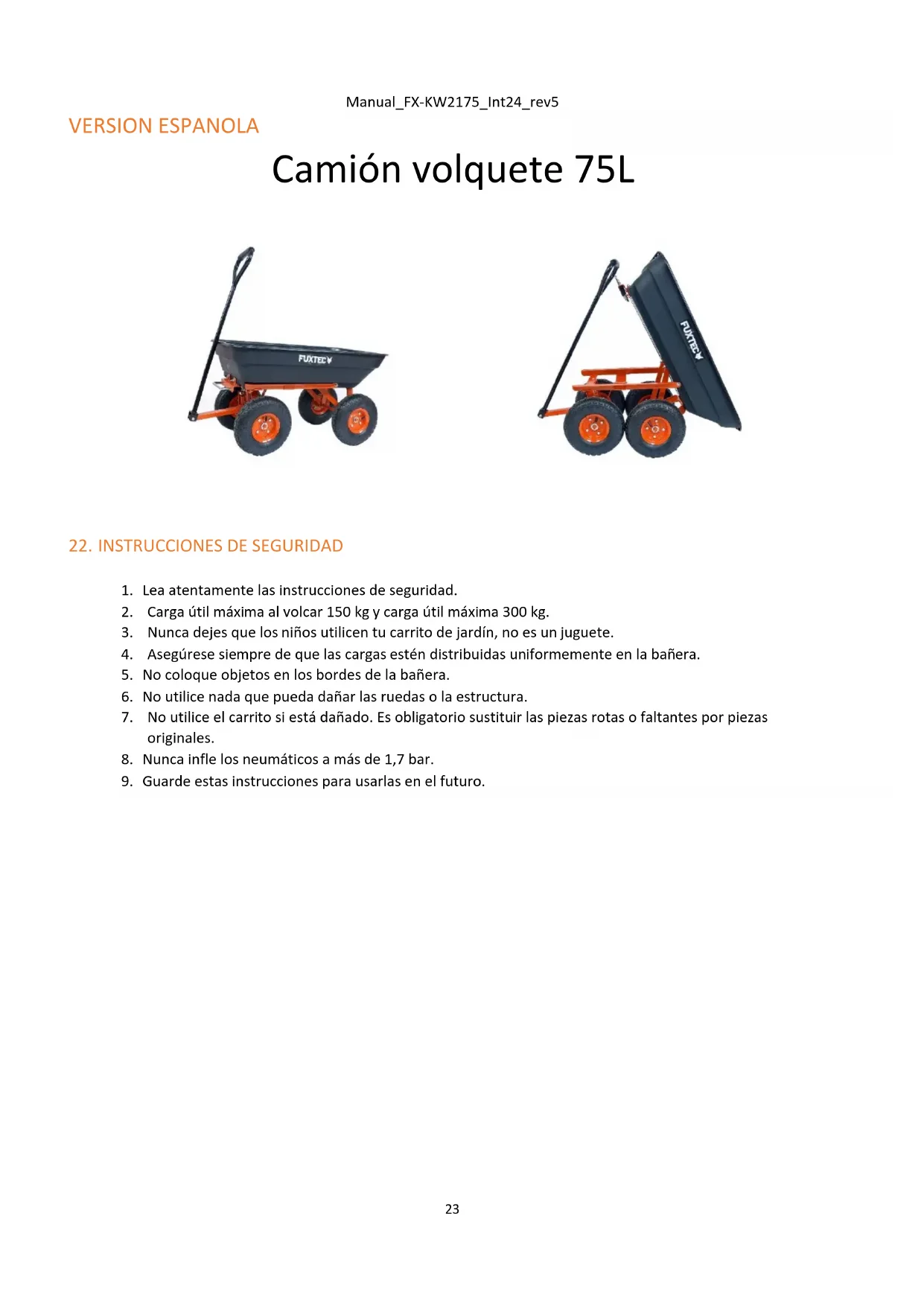

22. INSTRUCCIONES DE SEGURIDAD
- Lea atentamente las instrucciones de seguridad.
- Carga útil máxima al volcar 150 kg y carga útil máxima 300 kg.
- Nunca dejes que los niños utilicen tu carrito de jardín, no es un juguete.
- Asegúrese siempre de que las cargas estén distribuidas uniformemente en la bañera.
- No coloque objetos en los bordes de la bañera.
- No utilice nada que pueda dañar las ruedas o la estructura.
- No utilice el carrito si está dañado. Es obligatorio sustituir las piezas rotas o faltantes por piezas originales.
- Nunca infle los neumáticos a más de 1,7 bar.
- Guarde estas instrucciones para usarlas en el futuro.
23. ASAMBLEA
Antes del montaje, compruebe si todas las piezas están completas.
Herramientas necesarias para montar su dumper e garden:
destornillador, destornillador Phillips, llave de tubo y pomo ajustable
Se recomienda que dos personas realicen el montaje.
Paso 1:
Ensamble los soportes del eje central y delantero juntos.
Instale el soporte central, el soporte de dirección y el soporte del eje delantero con 5.
Instale la biela con 2 + 3 + 4 en el eje delantero.
Monte el soporte del eje trasero en la bañera usando 1.
Instale el puntal del eje trasero con 1 en la bañera.
Instale el soporte del eje delantero y el soporte central en el marco delantero usando 1.
Fije la cerradura a la bañera usando 1.
Ensamble el marco frontal a la bañera con 1.
Montaje de las ruedas de 4 y 8.
Paso 10:
Monte el mango con la conexión de dirección con 7.
Cómo utilizar la función de descarga:
Para descargar la bañera, tire de la manija hasta la posición de desbloqueo e incline la bañera. Una vez terminado, deberá devolver el soporte de la bañera a su posición original mientras se asegura de que la bañera esté bloqueada en su posición original.
24. Alcance de la entrega
| No. | designación | Número |
| 1 | Tornillo/tuerca/arandela M8x16 | 14 |
| 2 | Tornillos/tuercas/arandela de seis ángulos M8x16 | 2 |
| 3 | 8 lavadora | 3 |
| 4 | Bolígrafo | 5 |
| 5 | Tornillo/tuerca/arandela M8x135 | 1 |
| 6 | tubo M12x115 | 1 |
| 7 | Tornillo/tuerca/arandela M8x60 | 1 |
| 8 | arandela de 16mm | 4 |
25. partes individuales
| No. | Designación | Número |
| 1 | bañera | 1 |
| 2 | Cierre | 1 |
| 3 | Marco frontal | 1 |
| 4 | Soporte del eje trasero | 1 |
| 5 | Puntal del eje trasero | 2 |
| 6 | rueda | 4 |
| 7 | Soporte del eje delantero | 1 |
| 8 | montaje central | 1 |
| 9 | Soporte de dirección | 1 |
| 10 | Conexión de dirección | 1 |
| 11 | Tirador | 1 |
26. advertencia
La carga útil en vuelco no supera los 150 kg y la carga útil máxima 300 kg.
