Merk	Fuxtec
Model	FX-KW2175
Producttype	Tuinaanhanger (kruiwagen met 4 wielen)
Maximale laadvermogen	300 kg
Maximale laadvermogen bij kantelen	150 kg
Maximale bandenspanning	1,7 bar
Aantal wielen	4
Losfunctie	Kiepen van de kipper door ontgrendeling van de hendel
Aanbevolen montage	Met twee personen
Inhoud van de levering	Kruiwagen, vergrendeling, voorframe, assteunen (4), wielen (4), centrale steun, stuursteun, besturingsaansluiting, trekhendel, schroevenset
Benodigde gereedschappen voor montage	Schroevendraaier, kruiskopschroevendraaier, dopsleutel, verstelbare knop
Onderhoud en reiniging	Controleer de staat van de onderdelen, vervang beschadigde onderdelen door originele onderdelen
Veiligheid	Laat kinderen niet gebruiken, verdeel de lading gelijkmatig, overschrijd de aangegeven ladingen niet, niet gebruiken als beschadigd
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend originele Fuxtec-onderdelen
Recycling	TRIMAN-logo, inleveren in de winkel of bij het recyclingcentrum

Veelgestelde vragen - FX-KW2175 Fuxtec

Wat is het maximale laadvermogen van de aanhanger FX-KW2175?

Het maximale laadvermogen is 300 kg. Bij het kantelen is het beperkt tot 150 kg.

Hoe los ik de aanhanger?

Om te lossen, trek aan de ontgrendelingshendel en kantel de kipper. Na gebruik de steun terug in de oorspronkelijke positie zetten en vergrendeling controleren.

Wat is de maximale bandenspanning?

Pomp de banden nooit op tot meer dan 1,7 bar.

Zijn er specifieke gereedschappen nodig voor de montage?

Ja, er is een schroevendraaier, kruiskopschroevendraaier, dopsleutel en een verstelbare knop nodig. Montage wordt aanbevolen met twee personen.

Kan ik de aanhanger gebruiken als deze beschadigd is?

Nee, gebruik de kar niet als deze beschadigd is. Vervang elk kapot of ontbrekend onderdeel door een origineel onderdeel.

Kunnen kinderen deze aanhanger gebruiken?

Nee, laat kinderen nooit de tuinkar gebruiken, het is geen speelgoed.

Hoe verdeel ik de lading in de aanhanger?

Zorg ervoor dat de lading gelijkmatig verdeeld is in de kruiwagen. Plaats geen voorwerpen op de randen van de kipper.

Waar kan ik reserveonderdelen vinden?

Gebruik uitsluitend originele Fuxtec-onderdelen voor veiligheid en goede werking.

Hoe recycle ik de aanhanger aan het einde van de levensduur?

De aanhanger heeft het TRIMAN-logo. Lever hem in bij de winkel of het recyclingcentrum. Raadpleeg www.quefairedemesdechets.fr voor inzamelpunten.

Is de handleiding beschikbaar in andere talen?

Ja, u kunt een gratis vertaling aanvragen door uw taal te kiezen op de pagina notice-facile.com en uw e-mailadres in te voeren.

GEBRUIKSAANWIJZING FX-KW2175 Fuxtec

1. VEILIGHEIDSINSTRUCTIES....33
2. MONTAGE....34
3. Leveringsomvang....37
4. afzonderlijke onderdelen ....37
5. waarschuwing....37

SVENSK VERSION ....38

1. SÄKERHETSINSTRUKTIONER....38
2. MONTERING....39
3. Leveransens omfattning....42
4. enskilda delar ....42
5. varning....42

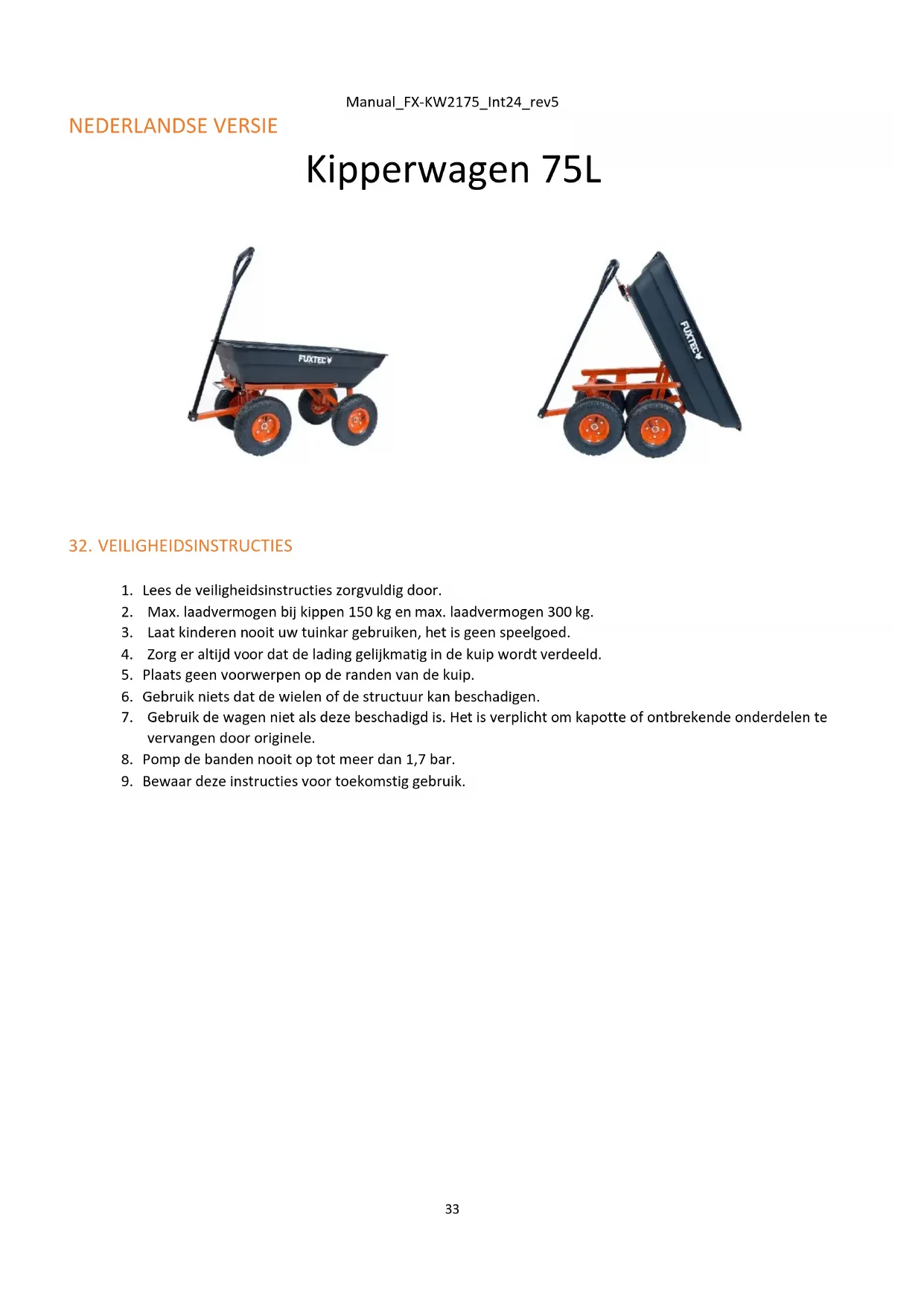

1. Lees de veiligheidsinstructies zorgvuldig door.
2. Max. laadvermogen bij kippen 150 kg en max. laadvermogen 300 kg.
3. Laat kinderen nooit uw tuinkar gebruiken, het is geen speelgoed.
4. Zorg er altijd voor dat de lading gelijkmatig in de kuip wordt verdeeld.
5. Plaats geen voorwerpen op de randen van de kuip.
6. Gebruik niets dat de wielen of de structuur kan beschadigen.
7. Gebruik de wagen niet als deze beschadigd is. Het is verplicht om kapotte of ontbrekende onderdelen te vervangen door originele.
8. Pomp de banden nooit op tot meer dan 1,7 bar.
9. Bewaar deze instructies voor toekomstig gebruik.

33. MONTAGE

Controleer vóór montage of alle onderdelen compleet zijn.

Benodigd gereedschap om uw e-tuindumper in elkaar te zetten:

schroevendraaier, kruiskopschroevendraaier, dopsleutel en verstelbare knop

Het wordt aanbevolen dat twee personen de montage uitvoeren.

Stap 1:

Monteer de centrale en voorasbeugels samen.

Monteer de centrale beugel, de stuurbeugel en de voorasbeugel met 5.

Monteer de drijfstang met 2 + 3 + 4 op de vooras.

Monteer de achterasbeugel op de kuip met behulp van 1.

Monteer de achterassteun met 1 op de kuip.

Monteer de voorasbeugel en de centrale beugel aan het voorframe met behulp van 1.

Pure mechanical linkage diagram without any text, numbers, or symbols

Stap 7:

Bevestig het slot aan de badkuip met behulp van 1.

Monteer het voorframe aan de kuip met 1.

Montage van de wielen met 4 en 8.

Stap 10:

Monteer de handgreep met de stuuraansluiting met 7.

Hoe de ontladingsfunctie te gebruiken:

Om de kuip uit te laden, trekt u de hendel naar de ontgrendelde positie en kantelt u de kuip. Als u klaar bent, moet u de backuipbeugel terugplaatsen in de oorspronkelijke positie en ervoor zorgen dat de badkuip weer in de oorspronkelijke positie wordt vergrendeld.

34. Leveringsomvang

Nee.	aanduiding	Nummer
1	M8x16 schroef/moer/ring	14
2	M8x16 zes hoekschroeven/moeren/ring	2
3	8 wasmachine	3
4	Pen	5
5	M8x135 schroef/moer/ring	1
6	M12x115 buis	1
7	M8x60 schroef/moer/ring	1
8	16 mm sluitring	4

35. afzonderlijke onderdelen

Nee.	Aanduiding	Nummer
1	badkuip	1
2	Vergrendelen	1
3	Voorframe	1
4	Achteras beugel	1
5	Achterassteun	2
6	wiel	4
7	Beugel vooras	1
8	Centrale montage	1
9	Stuurbeugel	1
10	Stuurverbinding	1
11	Trek aan de hendel	1

36. waarschuwing

Het laadvermogen bij het kippen bedraagt niet meer dan 150 kg en het maximale laadvermogen 300 kg.

SVENSK VERSION

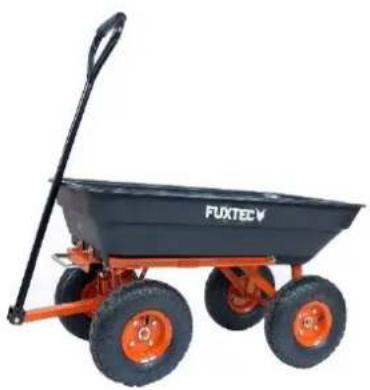

Tippbil 75L
