FX-KW2175 - Przyczepa ogrodowa Fuxtec - Bezpłatna instrukcja obsługi

Marka	Fuxtec
Model	FX-KW2175
Typ produktu	Przyczepa ogrodowa (taczka 4-kołowa)
Maksymalna ładowność	300 kg
Maksymalna ładowność podczas wywracania	150 kg
Maksymalne ciśnienie w oponach	1,7 bara
Liczba kół	4
Funkcja wyładunku	Wywracanie skrzyni poprzez odblokowanie uchwytu
Zalecany montaż	Dwie osoby
Zawartość dostawy	Taczka, blokada, rama przednia, wsporniki osi (4), koła (4), wspornik środkowy, wspornik kierownicy, połączenie sterowania, uchwyt ciągnięty, śruby
Narzędzia potrzebne do montażu	Śrubokręt, śrubokręt krzyżakowy, klucz nasadowy, klucz regulowany
Konserwacja i czyszczenie	Sprawdzić stan części, wymienić uszkodzone części na oryginalne
Bezpieczeństwo	Nie dopuszczać dzieci do używania, równomiernie rozkładać ładunek, nie przekraczać podanych obciążeń, nie używać w przypadku uszkodzenia
Części zamienne i naprawialność	Używać wyłącznie oryginalnych części Fuxtec
Recykling	Logo TRIMAN, oddać w sklepie lub w punkcie zbiórki odpadów

Często zadawane pytania - FX-KW2175 Fuxtec

Jaka jest maksymalna ładowność przyczepy FX-KW2175?

Maksymalna ładowność wynosi 300 kg. Podczas wywracania jest ograniczona do 150 kg.

Jak wyładować przyczepę?

Aby wyładować, pociągnij uchwyt odblokowujący i przechyl skrzynię. Po użyciu przywróć wspornik do pierwotnej pozycji i upewnij się, że jest zablokowany.

Jakie jest maksymalne ciśnienie w oponach?

Nigdy nie pompuj opon do ciśnienia większego niż 1,7 bara.

Czy montaż wymaga specjalnych narzędzi?

Tak, potrzebny jest śrubokręt, śrubokręt krzyżakowy, klucz nasadowy i klucz regulowany. Montaż zalecany jest dla dwóch osób.

Czy mogę używać przyczepy, jeśli jest uszkodzona?

Nie, nie używaj wózka, jeśli jest uszkodzony. Wszelkie uszkodzone lub brakujące części należy bezwzględnie wymienić na oryginalne części.

Czy dzieci mogą używać tej przyczepy?

Nie, nigdy nie pozwalaj dzieciom używać wózka ogrodowego, to nie jest zabawka.

Jak rozłożyć ładunek w przyczepie?

Upewnij się, że ładunek jest równomiernie rozłożony w taczce. Nie umieszczaj żadnych przedmiotów na krawędziach skrzyni.

Gdzie mogę znaleźć części zamienne?

Używaj wyłącznie oryginalnych części Fuxtec, aby zapewnić bezpieczeństwo i prawidłowe działanie.

Jak zutylizować przyczepę po zakończeniu jej żywotności?

Przyczepa zawiera logo TRIMAN. Oddaj ją w sklepie lub w punkcie zbiórki odpadów. Sprawdź www.quefairedemesdechets.fr po punkty zbiórki.

Czy instrukcja jest dostępna w innych językach?

Tak, możesz poprosić o bezpłatne tłumaczenie, wybierając swój język na stronie notice-facile.com i podając swój adres e-mail.

INSTRUKCJA OBSŁUGI FX-KW2175 Fuxtec

1. INSTRUKCJE BEZPIECZEŃSTWA 43
2. MONTAŻ 44
3. Zakres dostawy....47
4. poszczególne części 47
5. ostrzeżenie 47

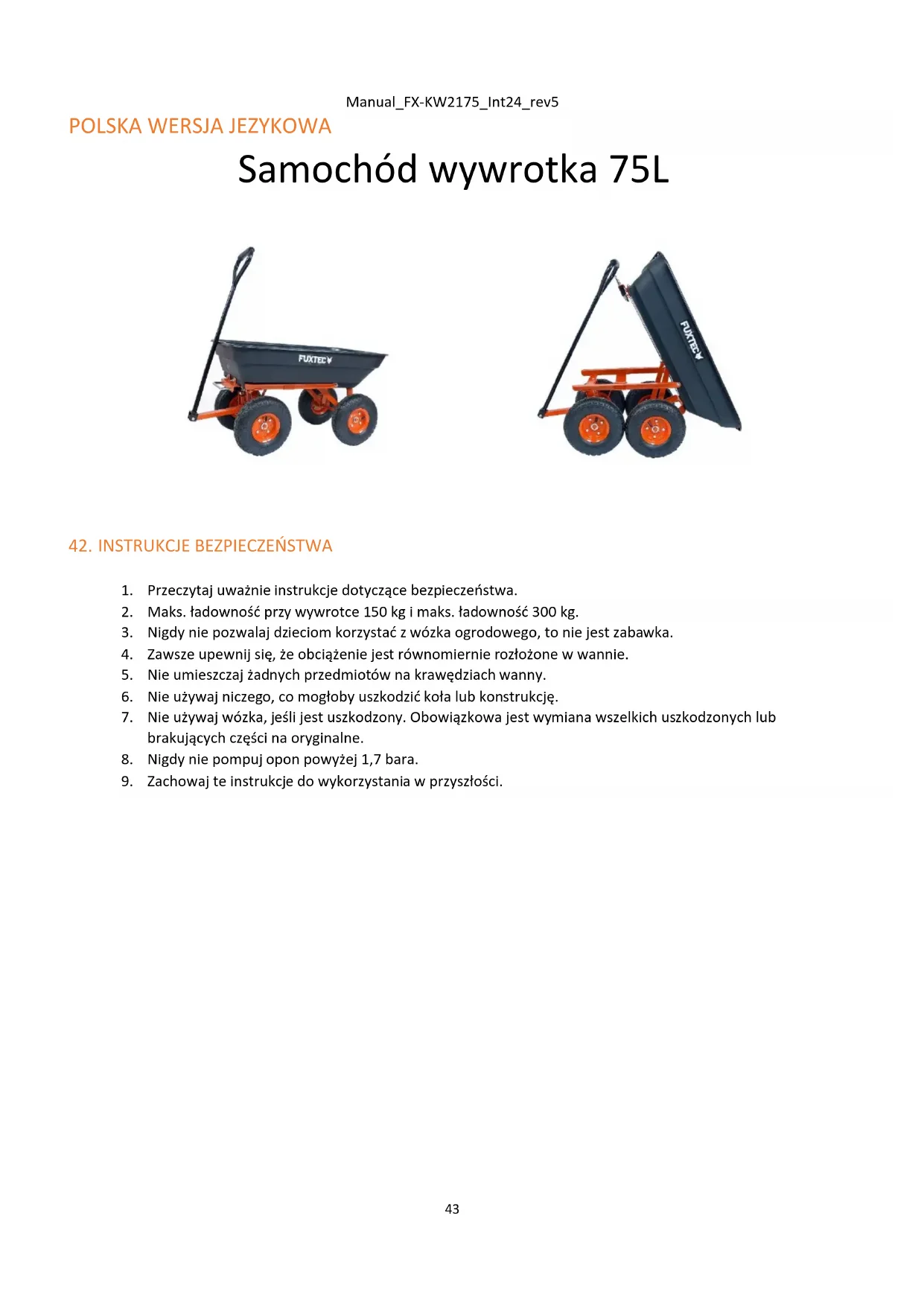

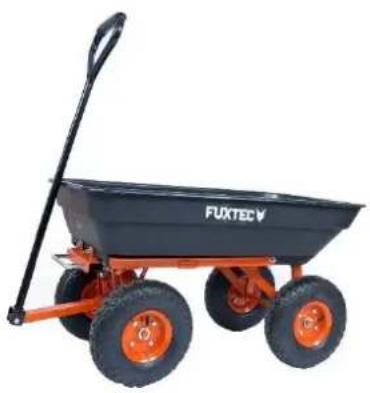

Kippwagen 75L

Samochód wywrotka 75L

1. Przeczytaj uważnie instrukcje dotyczące bezpieczeństwa.
2. Maks. ładowność przy wywrotce 150 kg i maks. ładowność 300 kg.
3. Nigdy nie pozwalaj dzieciom korzystać z wózka ogrodowego, to nie jest zabawka.
4. Zawsze upewnij się, że obciążenie jest równomiernie rozłożone w wannie.
5. Nie umieszczaj żadnych przedmiotów na krawędziach wanny.
6. Nie używaj niczego, co mogłoby uszkodzić koła lub konstrukcję.
7. Nie używaj wózka, jeśli jest uszkodzony. Obowiązkowa jest wymiana wszelkich uszkodzonych lub brakujących części na oryginalne.
8. Nigdy nie pompuj opon powyżej 1,7 bara.
9. Zachowaj te instrukcje do wykorzystania w przyszłości.

43. MONTAZ

Przed montażem sprawdź, czy wszystkie części są kompletne.

Narzędzia potrzebne do montażu wywrotki ogrodowej:

śrubokręt, śrubokręt krzyżakowy, klucz nasadowy i pokrętło regulacyjne

Zaleca się montaż w dwie osoby.

Krok 1:

Zmontuj razem wsporniki osi środkowej i przedniej.

Zamontuj wspornik centralny, wspornik układu kierowniczego i wspornik przedniej osi za pomocą 5.

Zamontuj korbowód z 2 + 3 + 4 na przedniej osi.

Zamontuj wspornik tylnej osi do wanny za pomocą 1.

Zamontuj rozpórkę tylnej osi z numerem 1 na wannie.

Zamontuj wspornik osi przedniej i wspornik centralny do ramy przedniej za pomocą 1.

Przymocuj zamek do wanny za pomocą 1.

Zamontuj przednią ramę do wanny za pomocą 1.

Zamontuj uchwyt z połączeniem sterującym za pomocą 7.

Jak korzystać z funkcji rozładowania:

Aby rozładować wannę, pociągnij uchwyt do pozycji odblokowanej i przechyl wannę. Po zakończeniu należy przywrócić wspornik wanny do pierwotnej pozycji, upewniając się, że wanna jest zablokowana z powrotem w pierwotnej pozycji.

44. Zakres dostawy

NIE.	oznaczenie	Numer
1	Śruba/nakrętka/podkładka M8x16	14
2	Sześciokątne śruby/nakrętki/podkładka M8x16	2
3	8 podkładka	3
4	Pióro	5
5	Śruba/nakrętka/podkładka M8x135	1
6	Rurka M12x115	1
7	Śruba/nakrętka/podkładka M8x60	1
8	Podkładka 16 mm	4

45. poszczególne części

NIE.	Oznaczenie	Numer
1	wanna	1
2	Zamykający	1
3	Rama przednia	1
4	Wspornik osi tylnej	1
5	Amortyzator osi tylnej	2
6	koło	4
7	Wspornik osi przedniej	1
8	Mocowanie centralne	1
9	Wspornik kierownicy	1
10	Połączenie układu kierowniczego	1
11	Pociągnij uchwyt	1

46. ostrzeżenie

Ładowność przy wywrotce nie przekracza 150kg, a maksymalna ładowność 300kg.
