11. Montagem do elevador de corte

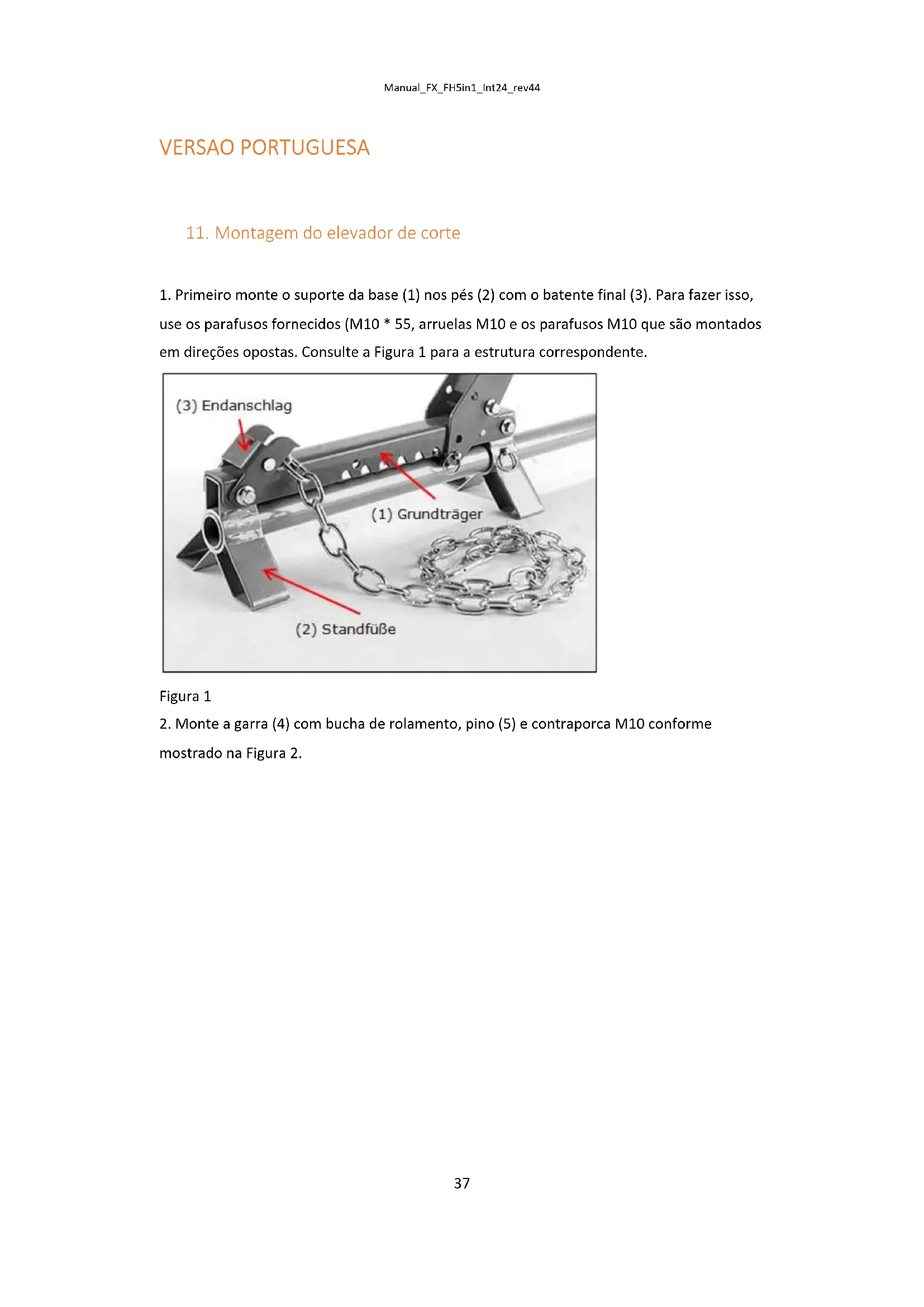

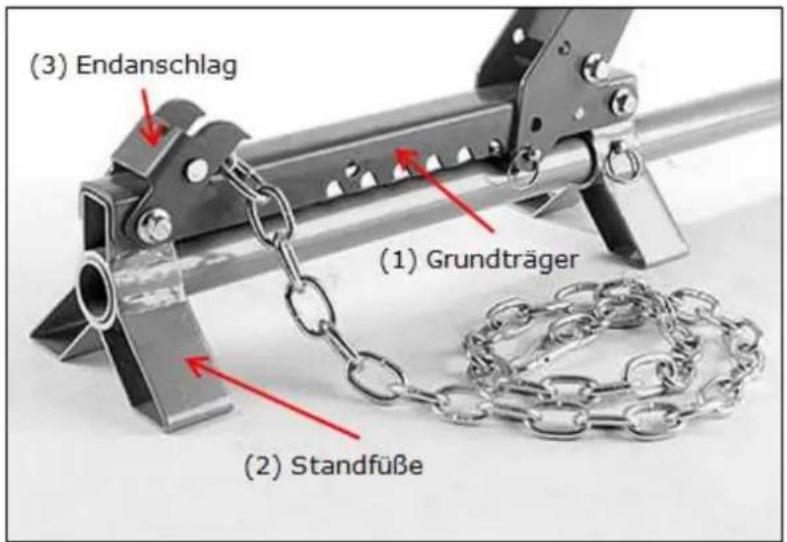

1. Primeiro monte o suporte da base (1) nos pés (2) com o batente final (3). Para fazer isso,

use os parafusos fornecidos (M10 * 55, arruelas M10 e os parafusos M10 que são montados em direções opostas. Consulte a Figura 1 para a estrutura correspondente. Figura 1

3. Monte os outros componentes dependendo

da função necessária (ver Capítulo 2)

12. Funções e aplicação do macaco de corte

Função 1: Levantador de derrubada

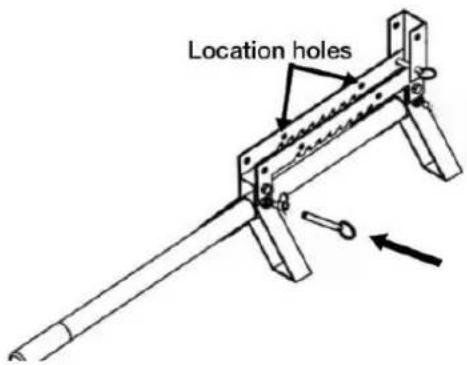

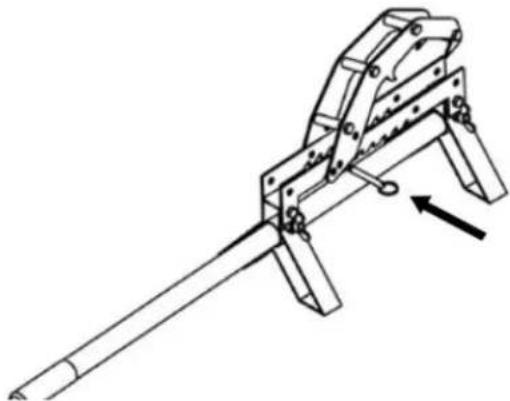

13. Insira a alça pelos pés e fixe-a com um pino de liberação (9,5x38mm) conforme

14. Em seguida, prenda a garra em um dos orifícios de travamento especificados no

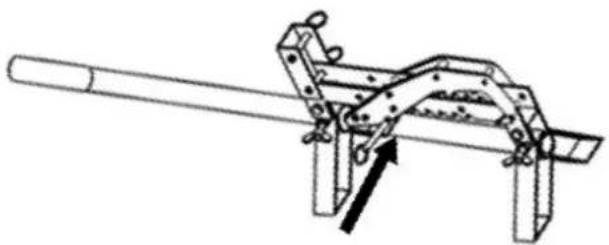

suporte da base usando um pino de liberação (9,5x38mm). O posicionamento da garra deve ser adaptado à respectiva situação/ diâmetro do tronco . Figura 5

15. Finalmente (se ainda não tiver sido feito durante a montagem no Capítulo 1),

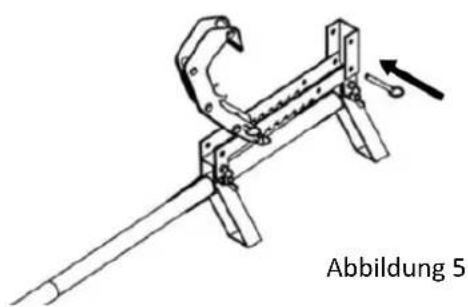

Função 2: gancho quadrado/gancho giratório/virador de toras Abbildung 5Manual_FX_FH5in1_Int24_rev44

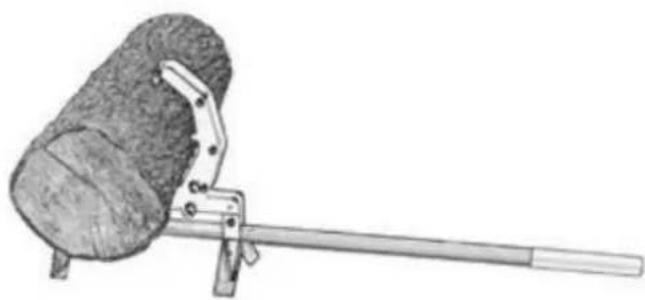

Insira a alça pelos pés e fixe-a com um pino de liberação (9,5x38mm) conforme mostrado na Figura 4. Em seguida, prenda a garra em um dos orifícios de travamento especificados no suporte da base usando um pino de liberação (9,5x38mm). O posicionamento da garra deve ser adaptado à respectiva situação/ diâmetro do tronco Finalmente (se ainda não tiver sido feito durante a montagem no Capítulo 1), monte o batente final conforme mostrado na Figura 5 Agora prenda o tronco entre o suporte da base e a garra e gire-o até a posição desejada. Tenha cuidado para não deixar o poste cair sobre nenhum membro, caso contrário poderão ocorrer ferimentos perigosos. Abbildung 6Manual_FX_FH5in1_Int24_rev44

Função 3: suporte de tronco

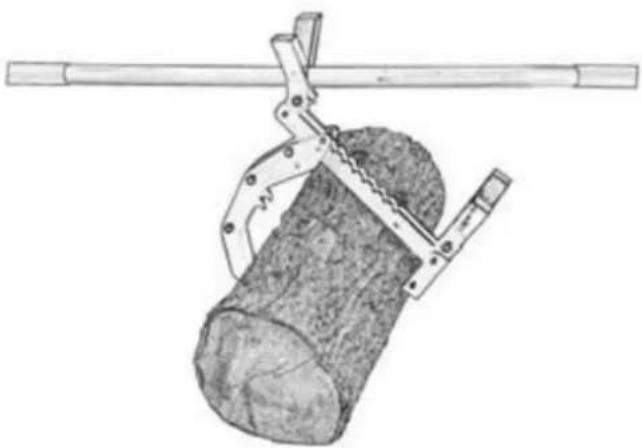

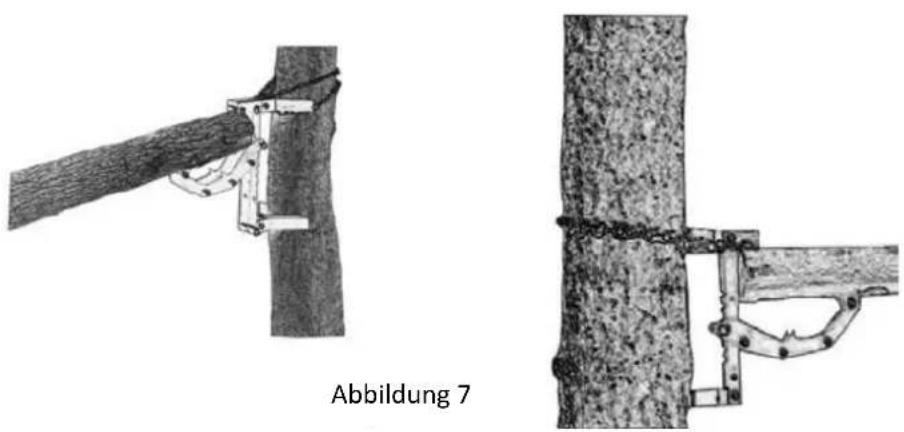

Se necessário, remova a alça puxando o pino de liberação. Amarre o suporte da base com a garra montada em um tronco de árvore conforme mostrado na Figura 7 e prenda-o com a corrente fornecida. Em seguida, prenda o tronco a ser processado no dispositivo. Certifique- se de que o tronco esteja firmemente encaixado. Função 4: Transportadora de tronco

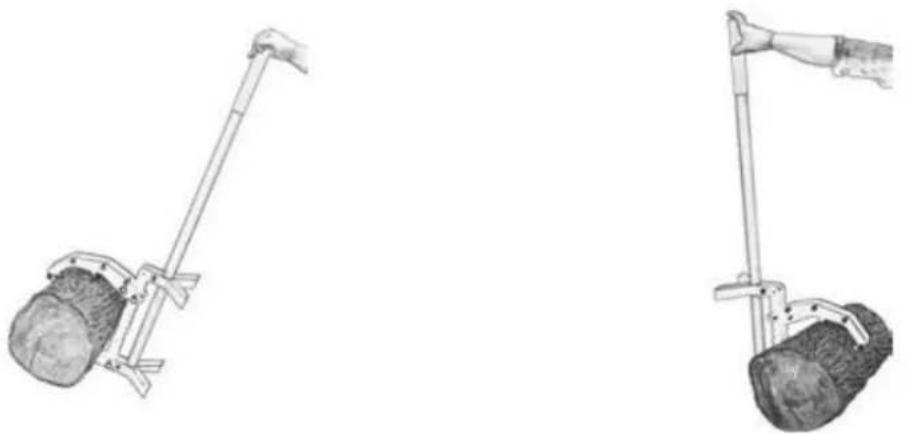

Repita as etapas de preparação 1-3 como na função 1 na página 3f. descrito. Monte a alça guiando- a pela abertura da primeira base (não utilize a abertura da base no batente final). Abbildung 7Manual_FX_FH5in1_Int24_rev44 42Manual_FX_FH5in1_Int24_rev44

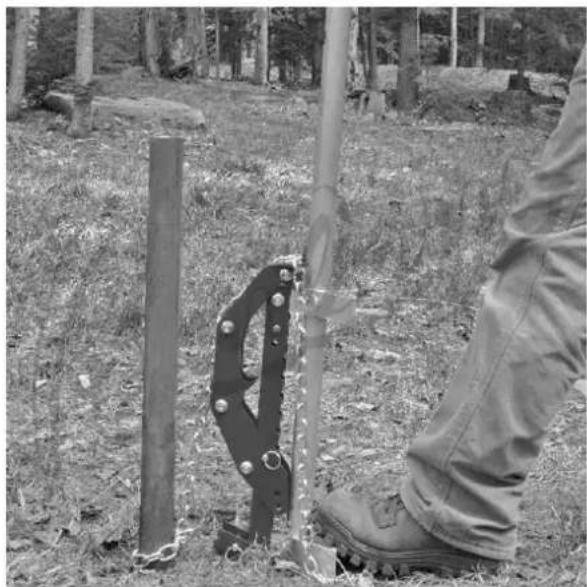

Função 5: removedor/ levantador de postes Prenda o poste a ser removido ao macaco de corte com a corrente . Em seguida, coloque o macaco verticalmente no chão conforme mostrado na Figura 8 e fixe-o com um pé na perna de apoio .

Figura 8 Nota : A garra deve ser montada no suporte da base no segundo furo de montagem com o pino de liberação.
