BEDIENUNGSANLEITUNG FX-FH5in1 Fuxtec
- Montage des Fällhebers 4
- Funktionen und Anwendung des Fällheber 5
VERSION FRANCAISE 10
1. Montage des Fällhebers

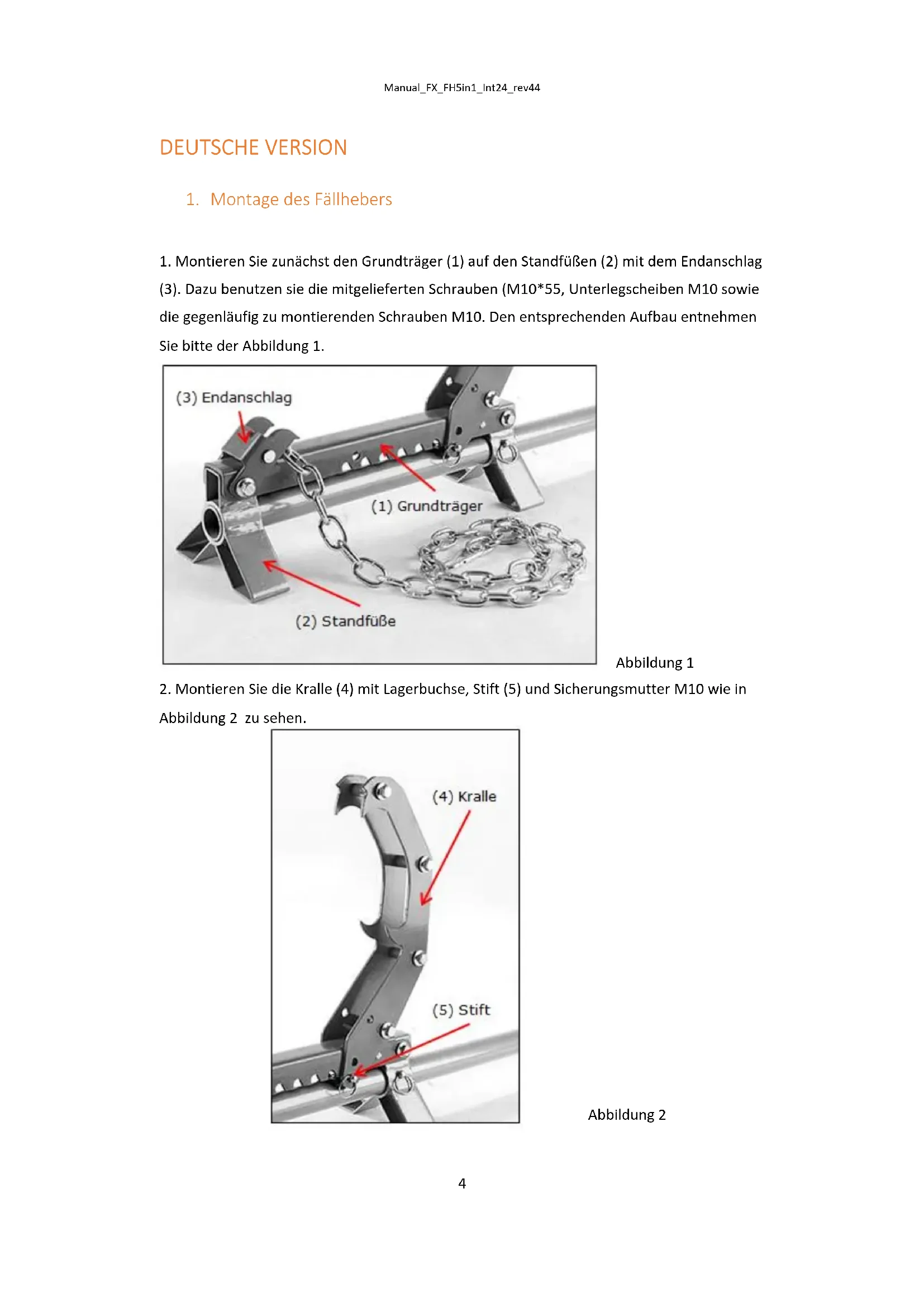

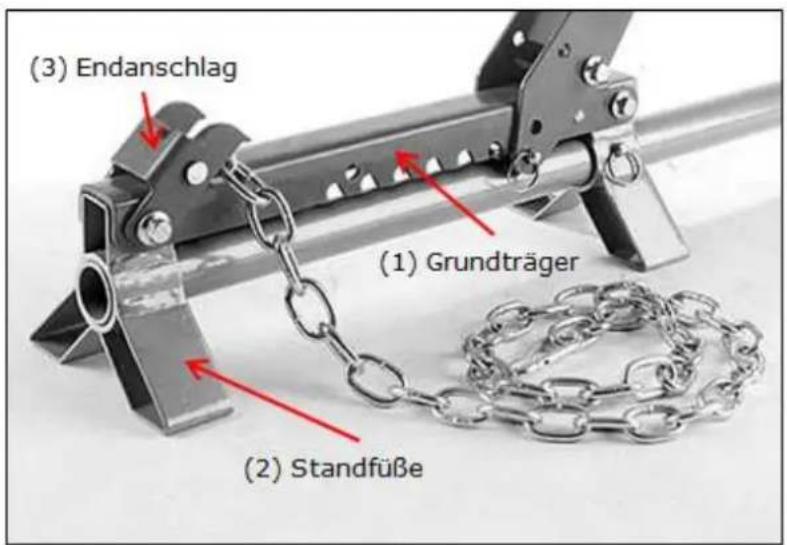

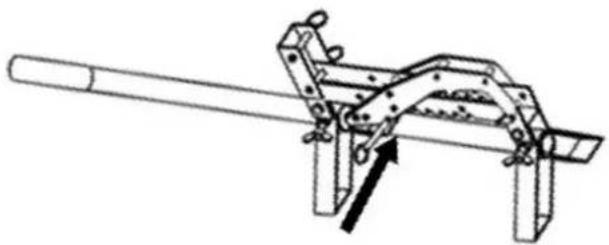

- Montieren Sie zunächst den Grundträger (1) auf den Standfüßen (2) mit dem Endanschlag (3). Dazu benutzen sie die mitgelieferten Schrauben (M10*55, Unterlegscheiben M10 sowie die gegenläufig zu montierenden Schrauben M10. Den entsprechenden Aufbau entnehmen Sie bitte der Abbildung 1.

Abbildung 1

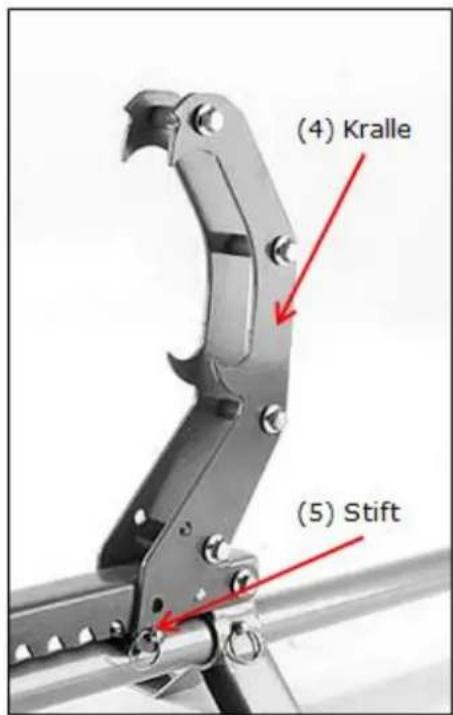

- Montieren Sie die Kralle (4) mit Lagerbuchse, Stift (5) und Sicherungsmutter M10 wie in Abbildung 2 zu sehen.

Abbildung 2
-
Montieren sie die weiteren Komponenten in Abhängigkeit der erforderlichen Funktion (siehe Kapitel 2)
-
Funktionen und Anwendung des Fällheber
Funktion 1: Fällheber

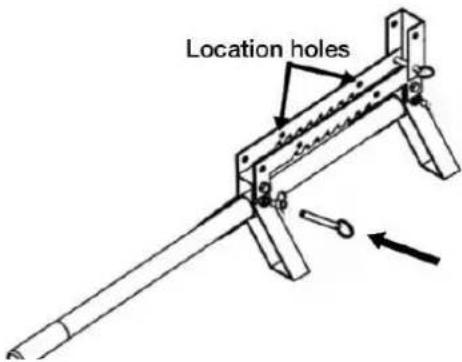

- Führen Sie den Handgriff durch die Standfüße und fixieren diesen mit einem Auslösestift (9.5x38mm) wie in Abbildung 4 zu sehen.

- Danach spannen Sie die Kralle in einen der vorgegebenen Arretierungslöcher auf dem Grundträger weiderum mit einem Aoslösestift (9.5x38mm). Die Positionierung der Kralle muss der jeweigen Situation / Stammdruchmesser angepasst werden.

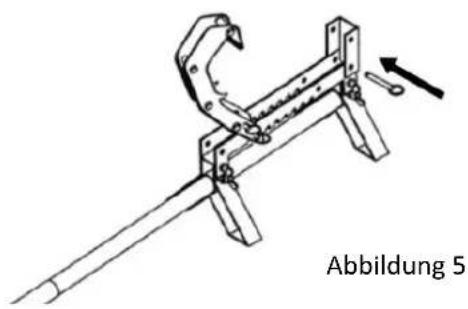

- Zum Schluss (sofern nicht bei Montage unter Kapitel 1 bereits geschehen), montieren Sie den Endanschlag wie in Abbildung 5

Funktion 2: Kanthaken / Wendehaken / Stammwender

Führen Sie den Handgriff durch die Standfüße und fixieren diesen mit einem Auslösestift (9.5x38mm) wie in Abbildung 4 zu sehen.
Danach spannen Sie die Kralle in einen der vorgegebenen Arretierungslöcher auf dem Grundträger weiderum mit einem Aoslösestift (9.5x38mm). Die Positionierung der Kralle muss der jeweigen Situation / Stammdruchmesser angepasst werden
Zum Schluss (sofern nicht bei Montage unter Kapitel 1 bereits geschehen), montieren Sie den Endanschlag wie in Abbildung 5
Klemmen Sie nun den Stamm zwischen Grundträger und Kralle und wenden diesen an die gewünschte Position. Achten Sie darauf, dass der Stann nicht auf Gliedmaßen fällt, da ansonsten gefährliche Verletzungen entstehen können.
Funktion 3: Stammhalter

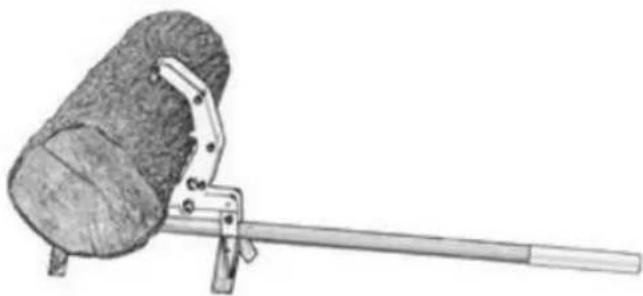

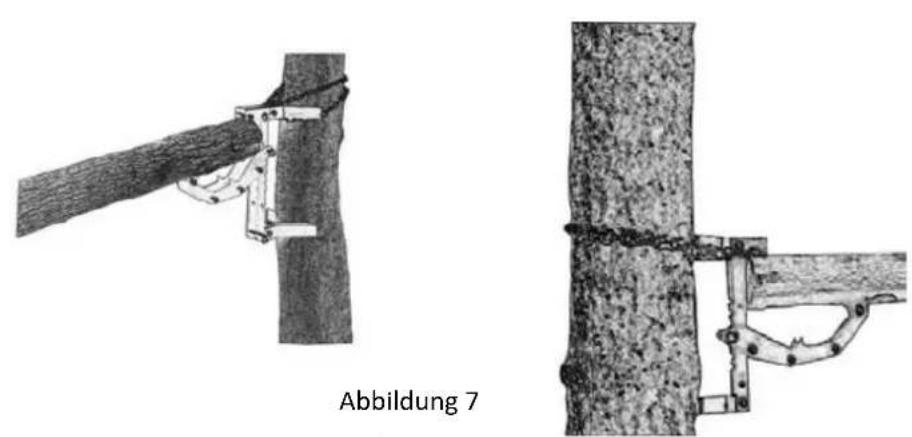

Entfernen Sie wenn nötig den Handgriff indem Sie den Auslösestift ziehen. Binden Sie den Grundträger mit montierter Kralle wie in Abbildung 7 an einen Baumstamm und fixieren diesen mit der mitgelieferten Kette. Spannen Sie danach den zu bearbeitenden Stamm in die Vorrichtung ein. Achten Sie hierbei auf einen festen Sitz des Stammes.

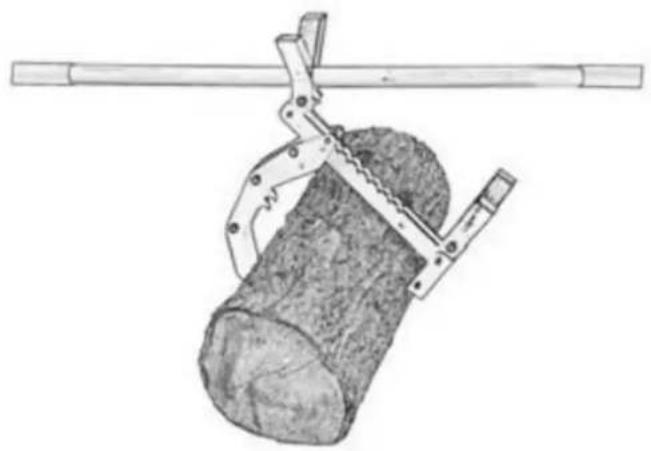

Function 4: Stammträger

Vorbereitungsschritte 1-3 wie unter Funktion 1 auf Seite 3f. beschrieben.
Montieren Sie den Handgriff indem Sie dieen durch die Öffnung des ersten Standfußes führen (nicht die Öffnung des Standfußes am Endanschlag nutzen).
Funktion 5: Pfostenentferner / -lifter

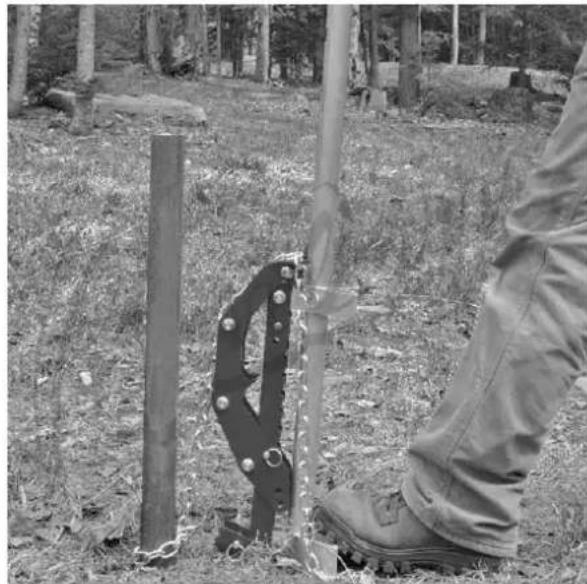

Sichern Sie den zu entfernden Pfosten mit der Kette am Fällheber. Stellen Sie danach den Fällheber wie in Abbildung 8 senkrecht auf den Boden und fixieren diesen mit einem Fuß auf dem Stützfuß.

Hinweis: Die Kralle muss auf dem Grundträger in dem zweiten Montageloch mit dem Auslösestift montiert sein.

Figure 1
Figura 1
- Monte a garra (4) com bucha de rolamento, pino (5) e contraporca M10 conforme mostrado na Figura 2.

Figura 2
Figuur 1
Bild 1
