INSTRUKCJA OBSŁUGI FX-FH5in1 Fuxtec
17. Montaż podnośnika ścinającego ............................................................................ 57
18. Funkcje i zastosowanie podnośnika ścinkowego ................................................... 58Manual_FX_FH5in1_Int24_rev44

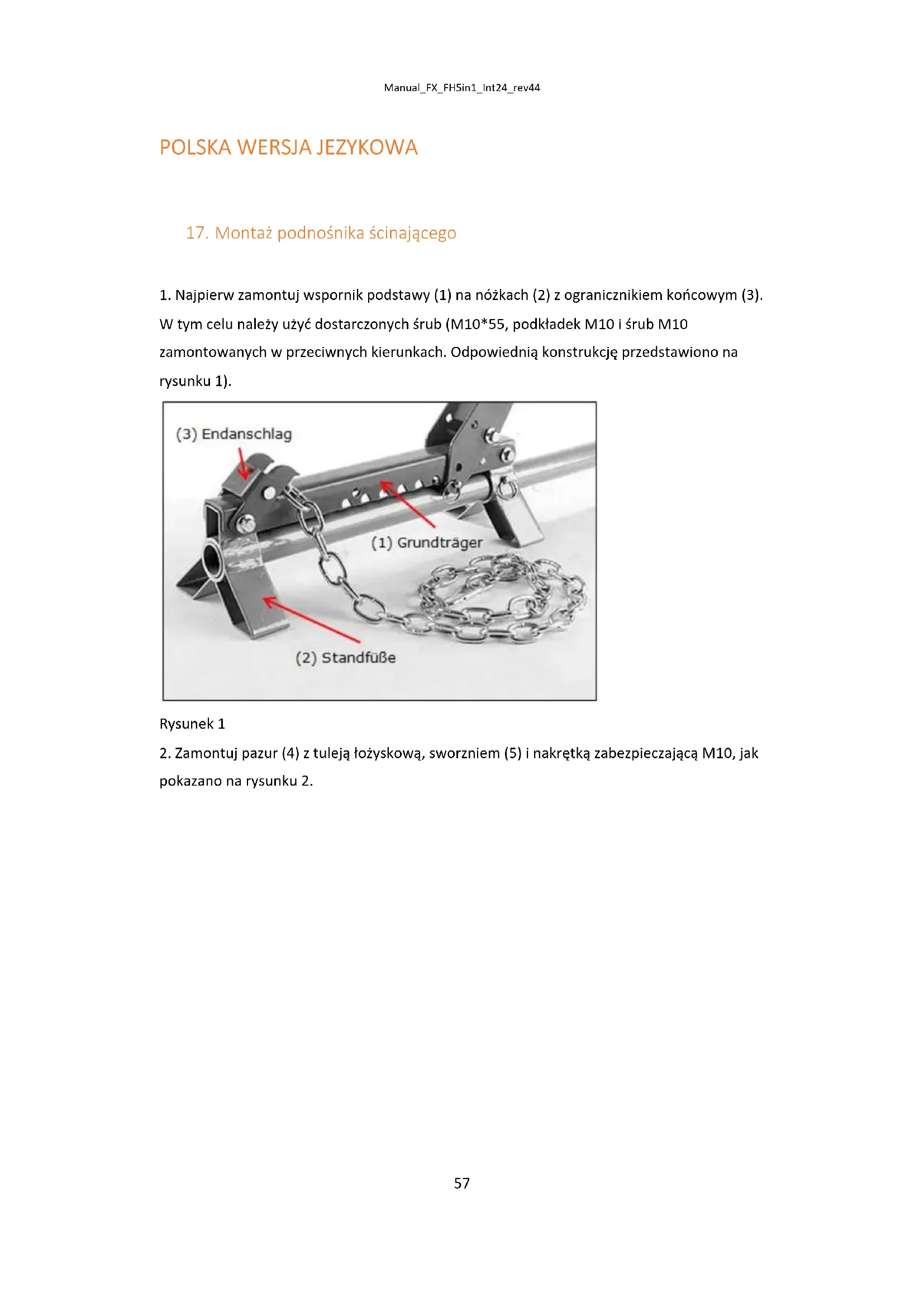

17. Montaż podnośnika ścinającego

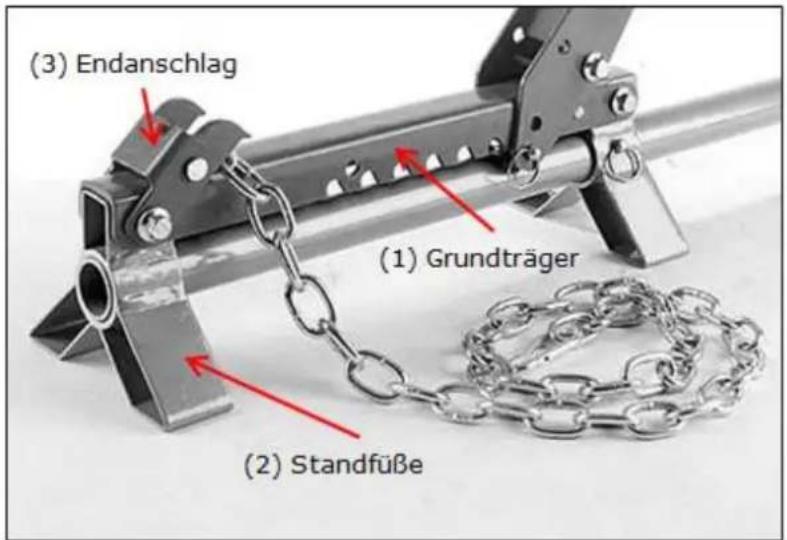

1. Najpierw zamontuj wspornik podstawy (1) na nóżkach (2) z ogranicznikiem końcowym (3).
W tym celu należy użyć dostarczonych śrub (M10*55, podkładek M10 i śrub M10 zamontowanych w przeciwnych kierunkach. Odpowiednią konstrukcję przedstawiono na rysunku 1). Rysunek 1

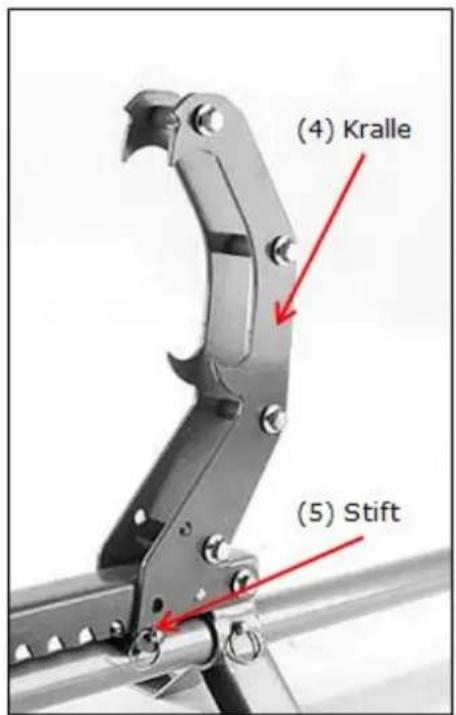

2. Zamontuj pazur (4) z tuleją łożyskową, sworzniem (5) i nakrętką zabezpieczającą M10, jak
3. Zamontuj pozostałe komponenty w
zależności od wymaganej funkcji (patrz rozdział
18. Funkcje i zastosowanie podnośnika ścinkowego

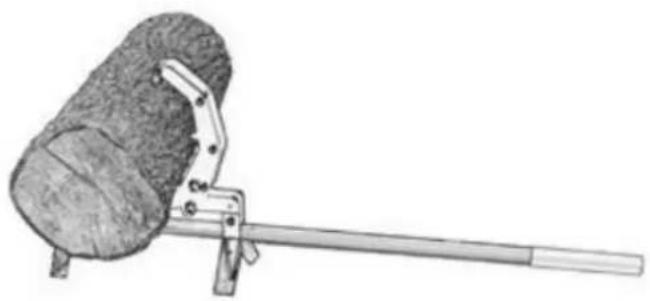

Funkcja 1: Podnośnik ścinający

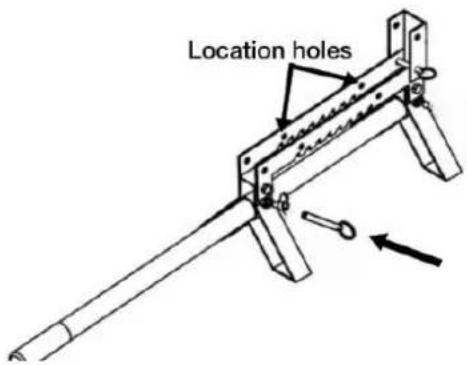

22. Włóż uchwyt przez nóżki i zamocuj go za pomocą kołka zwalniającego (9,5 x 38

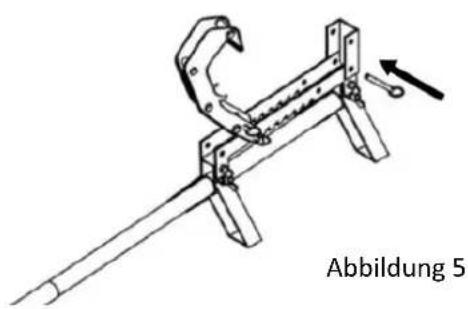

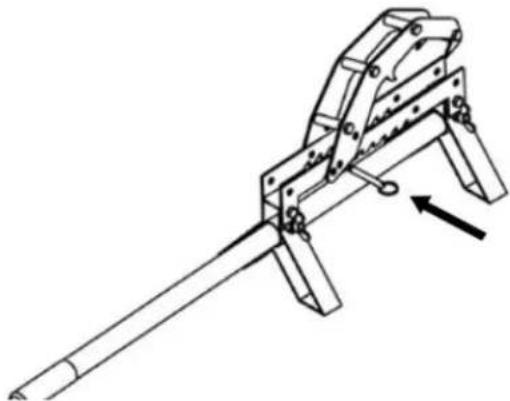

23. Następnie zaciśnij pazur w jednym z określonych otworów blokujących we
wsporniku podstawy, używając kołka zwalniającego (9,5 x 38 mm). Pozycję pazura należy dostosować do danej sytuacji/ średnicy pnia . Rysunek 5
24. Na koniec (jeśli nie zostało to jeszcze zrobione podczas montażu w Rozdziale 1),
zamontuj ogranicznik końcowy, jak pokazano na rysunku 5
Funkcja 2: hak kwadratowy / hak obrotowy / tokarka do kłód Abbildung 5Manual_FX_FH5in1_Int24_rev44

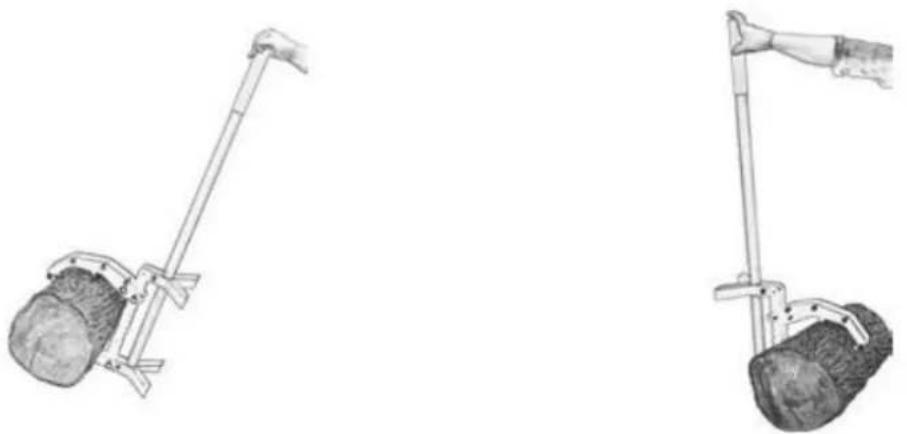

Włóż uchwyt przez nóżki i zamocuj go za pomocą kołka zwalniającego (9,5 x 38 mm), jak pokazano na rysunku 4. Następnie zaciśnij pazur w jednym z określonych otworów blokujących we wsporniku podstawy, używając kołka zwalniającego (9,5 x 38 mm). Pozycję pazura należy dostosować do danej sytuacji/ średnicy pnia Na koniec (jeśli nie zostało to jeszcze zrobione podczas montażu w Rozdziale 1), zamontuj ogranicznik końcowy, jak pokazano na rysunku 5 Teraz zaciśnij pień pomiędzy podstawą a pazurem i obróć go do żądanej pozycji. Uważaj, aby kij nie upadł na żadną kończynę, w przeciwnym razie może dojść do niebezpiecznych obrażeń. Abbildung 6Manual_FX_FH5in1_Int24_rev44

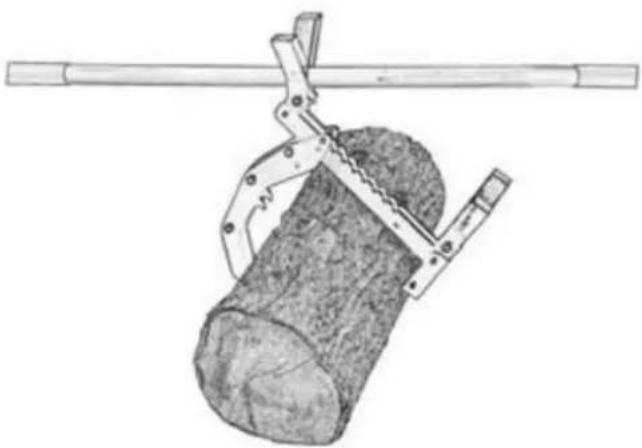

Funkcja 3: Uchwyt do bagażnika

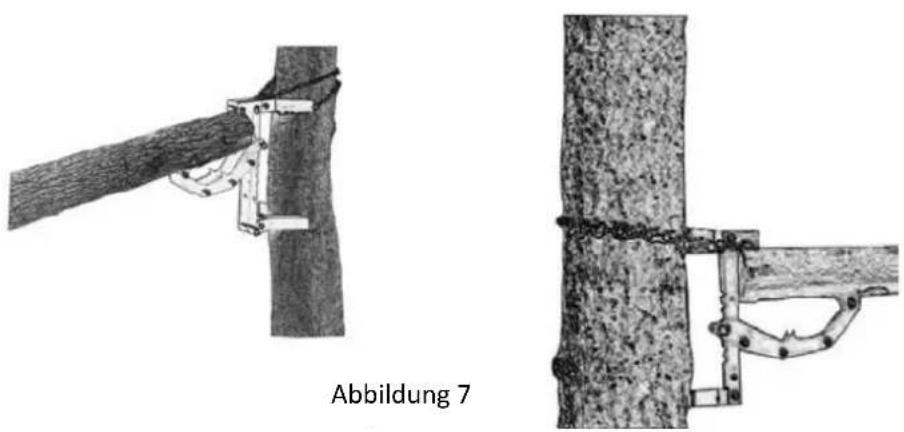

W razie potrzeby zdejmij uchwyt, pociągając za kołek zwalniający. Przywiąż wspornik podstawy za pomocą pazura zamontowanego do pnia drzewa, jak pokazano na rysunku 7, i zabezpiecz go dostarczonym łańcuchem. Następnie zamocuj pień przeznaczony do obróbki w urządzeniu. Upewnij się, że bagażnik jest stabilnie osadzony. Funkcja 4: Bagażnik na bagażnik

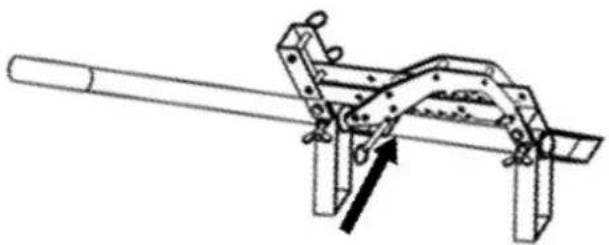

Powtórz kroki przygotowania 1-3 jak w funkcji 1 na stronie 3f. opisane. Zmontować uchwyt przeprowadzając go przez otwór w pierwszej podstawie (nie wykorzystywać otworu w podstawie przy ograniczniku końcowym). Abbildung 7Manual_FX_FH5in1_Int24_rev44 62Manual_FX_FH5in1_Int24_rev44

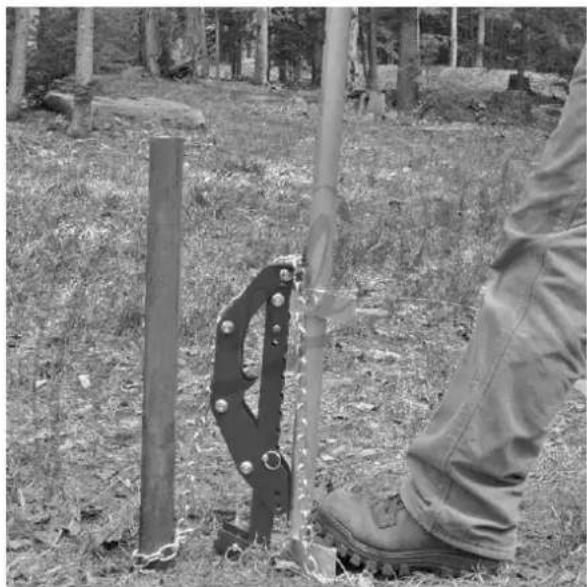

Funkcja 5: Usuwanie/ podnoszenie słupków Przymocuj słupek, który chcesz zdjąć, do podnośnika ścinkowego za pomocą łańcucha . Następnie umieść podnośnik pionowo na podłożu, jak pokazano na rysunku 8 i zamocuj go jedną stopą na podporze .
Rysunek 8 Uwaga : Pazur należy zamontować na wsporniku podstawy w drugim otworze montażowym za pomocą kołka zwalniającego.
