Producttype	Multifunctionele velboom
Merk	Fuxtec
Model	FX-FH5in1
Belangrijkste functies	5 functies: vellen, hefhaak / draaiknuppel, stamondersteuning, stamheffer, paal-/piketextractor
Voeding	Handmatig (niet gemotoriseerd)
Hoofdmateriaal	Staal
Meegeleverde accessoires	Basissteun, poten, aanslag, klauw, pinnen, handgreep, ketting
Veiligheid	Lees en begrijp de handleiding voor gebruik; vermijd vallende stammen; gebruik de ontgrendelingspinnen
Onderhoud en reiniging	Reinig na elk gebruik; controleer slijtage van onderdelen; bewaar op een droge plaats

Veelgestelde vragen - FX-FH5in1 Fuxtec

Hoe monteer ik de multifunctionele velboom FX-FH5in1?

Monteer eerst de basissteun op de poten met de aanslag met behulp van M10*55 schroeven, M10 ringen en borgmoeren. Monteer vervolgens de klauw met het kussentje, de as en de M10 borgmoer. Bevestig ten slotte de handgreep met een ontgrendelingspin van 9,5x38 mm.

Wat zijn de 5 functies van de FX-FH5in1?

De 5 functies zijn: vellen (bomen omzagen), hefhaak/draaiknuppel (stammen optillen en draaien), stamondersteuning (een stam op zijn plaats houden), stamheffer (stammen optillen) en paal-/piketextractor (palen uit de grond trekken).

Hoe gebruik ik de velfunctie?

Steek de handgreep door de poten en zet deze vast met een ontgrendelingspin. Bevestig de klauw in een vergrendelingsgat van de basissteun dat past bij de diameter van de stam. Plaats vervolgens het gereedschap en oefen kracht uit om de boom te vellen.

Hoe gebruik ik de hefhaak/draaiknuppelfunctie?

Herhaal de stappen van de velfunctie. Monteer indien nodig de eindaanslag. Klem de stam tussen de basissteun en de klauw en draai deze in de gewenste positie. Let op dat de stam niet valt.

Hoe gebruik ik de stamondersteuningsfunctie?

Verwijder de handgreep door aan de ontgrendelingspin te trekken. Bevestig de basissteun met de gemonteerde klauw aan een boomstam met behulp van de meegeleverde ketting. Klem de te bewerken stam in de mal.

Hoe gebruik ik de stamheffunctie?

Herhaal de voorbereidingsstappen 1 tot 3 van de velfunctie. Monteer de handgreep door deze door de opening van de eerste steun te steken (niet die van de aanslag). Gebruik de hefboom om de stam op te tillen.

Hoe gebruik ik de paal-/piketextractorfunctie?

Bevestig de te verwijderen paal met de ketting van de velboom. Plaats de hefboom verticaal op de grond en zet hem vast met een voet op de steunvoet. De klauw moet worden gemonteerd in het tweede montagegat met de ontgrendelingspin.

Welke veiligheidsmaatregelen moet ik nemen?

Lees en begrijp de handleiding voor gebruik. Zorg ervoor dat stammen niet op uiteinden vallen. Gebruik altijd de juiste ontgrendelingspinnen. Draag indien nodig persoonlijke beschermingsmiddelen.

Hoe onderhoud ik de multifunctionele velboom FX-FH5in1?

Reinig het gereedschap na elk gebruik om vuil en hars te verwijderen. Controleer regelmatig de slijtage van de pinnen, de ketting en bewegende delen. Bewaar op een droge plaats om roest te voorkomen.

Welke accessoires worden meegeleverd met de FX-FH5in1?

Het product wordt geleverd met een basissteun, poten, een aanslag, een klauw, ontgrendelingspinnen (9,5x38 mm), een handgreep en een ketting voor de ondersteunings- en extractiefuncties.

GEBRUIKSAANWIJZING FX-FH5in1 Fuxtec

1. Monteren van de velheffer 44
2. Functies en toepassing van de velkrik.... 45

SVENSK VERSION....51

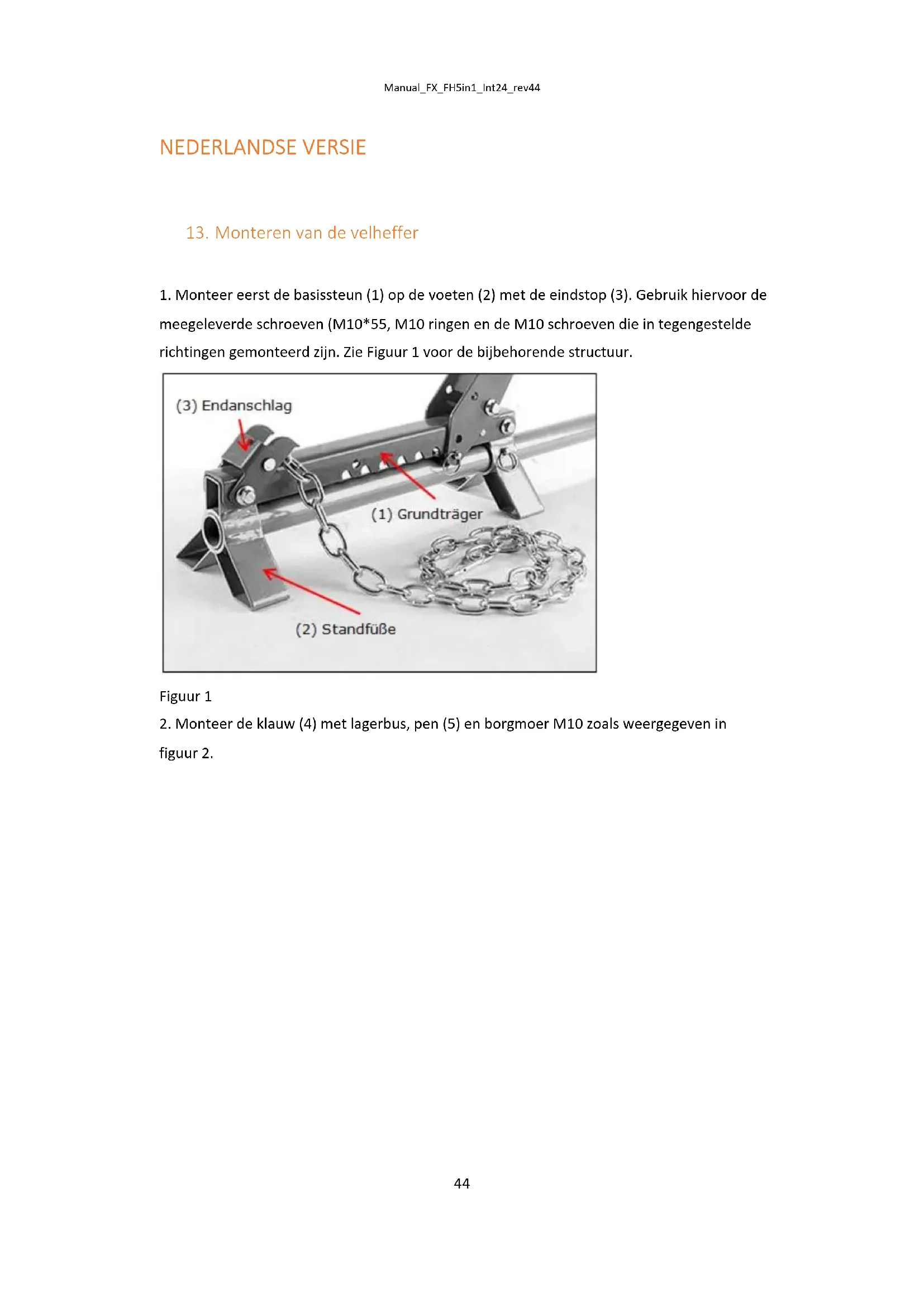

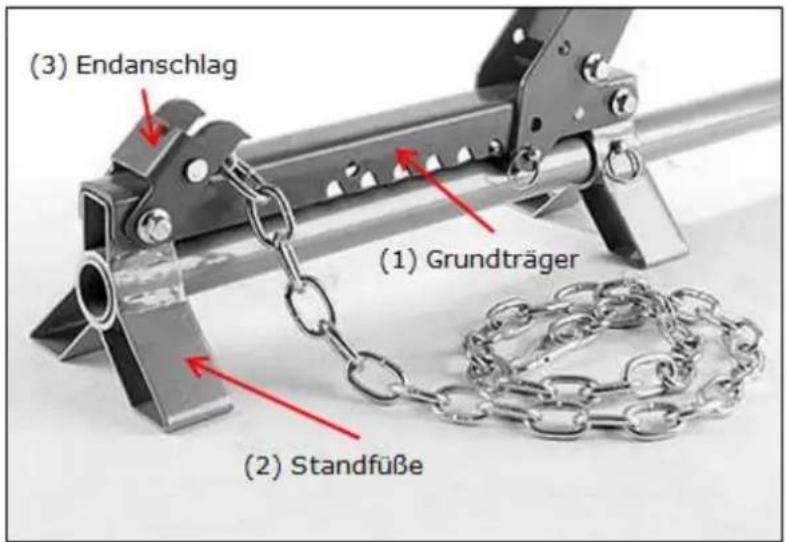

1. Monteer eerst de basissteun (1) op de voeten (2) met de eindstop (3). Gebruik hiervoor de meegeleverde schroeven (M10*55, M10 ringen en de M10 schroeven die in tegengestelde richtingen gemonteerd zijn. Zie Figuur 1 voor de bijbehorende structuur.

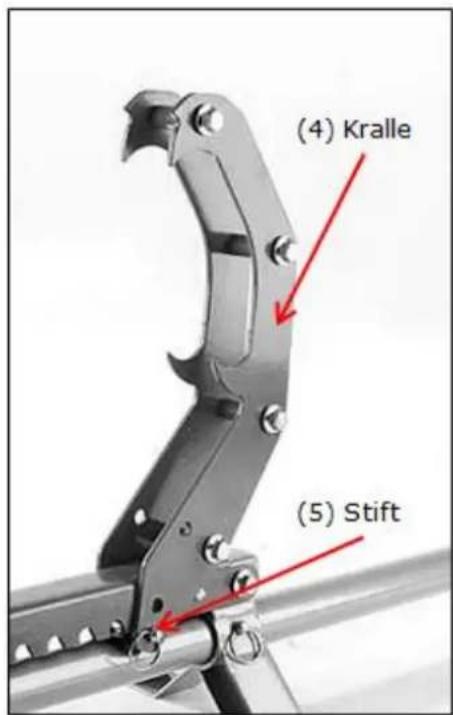

1. Monteer de klauw (4) met lagerbus, pen (5) en borgmoer M10 zoals weergegeven in figuur 2.

hoofdstuk 2)
Figuur 2

1. Monteer de overige componenten afhankelijk van de gewenste functie (zie

14. Functies en toepassing van de velkrik

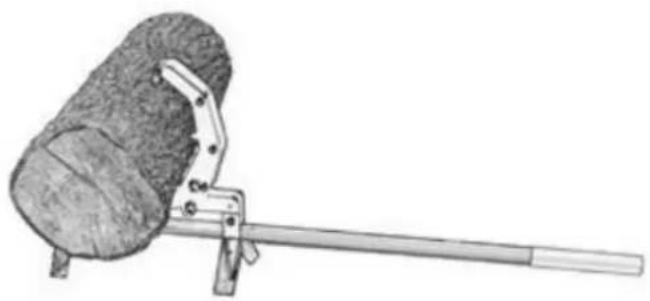

Functie 1: Velheffer

1. Steek het handvat door de voeten en zet het vast met een ontgrendelingspin (9,5 x 38 mm), zoals weergegeven in afbeelding 4.

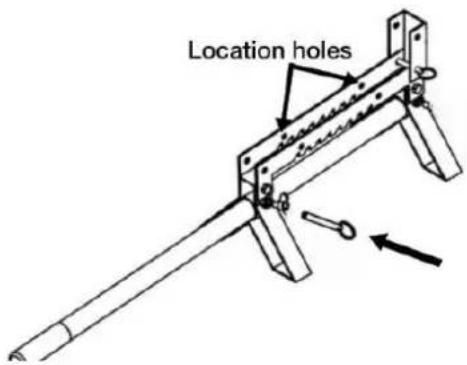

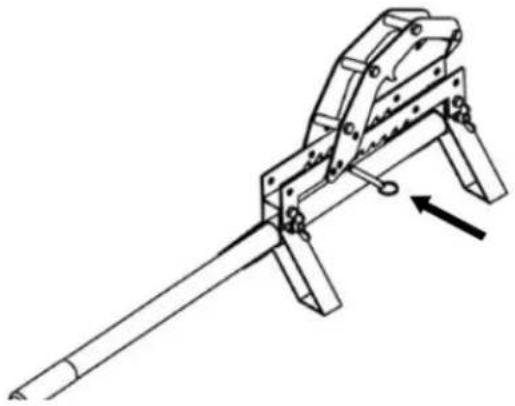

1. Klem vervolgens de klauw in een van de aangegeven borggaten op de basissteun met behulp van een ontgrendelingspin (9,5x38 mm). De positionering van de klauw moet worden aangepast aan de betreffende situatie/ stamdiameter.

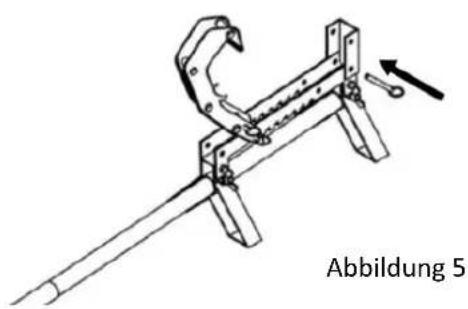

1. Monteer ten slotte (indien dit nog niet is gedaan tijdens de montage in hoofdstuk 1) de eindstop zoals weergegeven in afbeelding 5

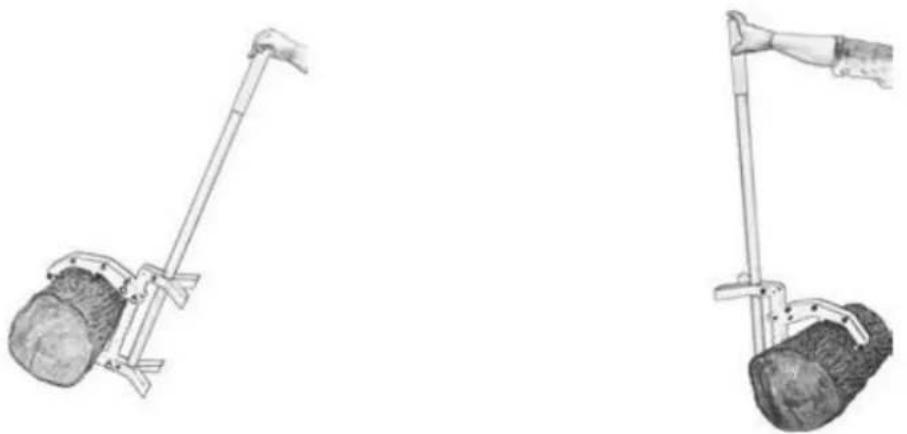

Functie 2: vierkante haak / draaihaak / houtdraaier

Abbildung 6

Steek het handvat door de voeten en zet het vast met een ontgrendelingspin (9,5 x 38 mm), zoals weergegeven in afbeelding 4.

Klem vervolgens de klauw in een van de aangegeven borggaten op de basissteun met behulp van een ontgrendelingspin (9,5x38 mm). De positionering van de klauw moet worden aangepast aan de betreffende situatie/ stamdiameter

Monteer ten slotte (indien dit nog niet is gedaan tijdens de montage in hoofdstuk 1) de eindstop zoals weergegeven in afbeelding 5

Klem nu de stam tussen de basissteun en de klauw en draai deze in de gewenste positie.

Zorg ervoor dat de paal niet op ledematen valt, anders kunnen gevaarlijke verwondingen optreden.

Functie 3: Kofferbakhouder

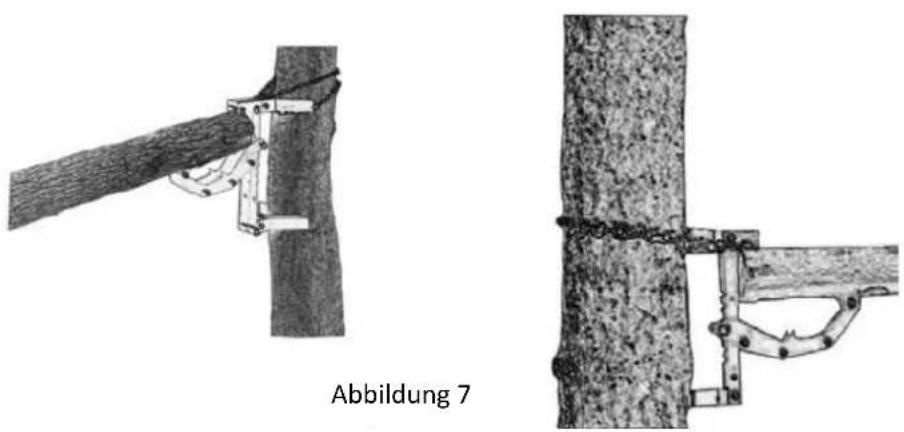

Verwijder indien nodig de hendel door aan de ontgrendelingspin te trekken. Bind de basissteun met de klauw gemonteerd aan een boomstam zoals getoond in Figuur 7 en zet hem vast met de meegeleverde ketting. Klem vervolgens de te verwerken stam in het apparaat. Zorg ervoor dat de kofferbak stevig op zijn plaats zit.

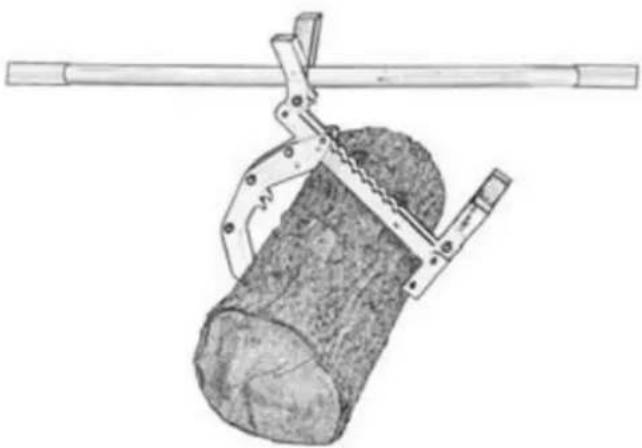

Functie 4: Kofferbakdrager

Herhaal voorbereidingsstappen 1-3 zoals in functie 1 op pagina 3f. beschreven.

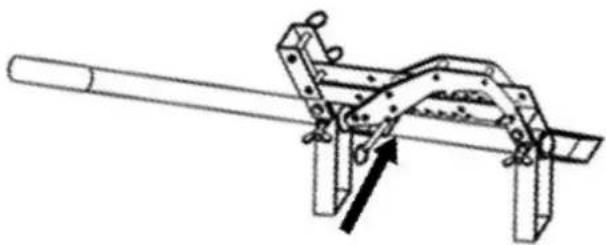

Monteer de handgreep door deze door de opening in de eerste basis te leiden (gebruik niet de opening in de basis bij de eindstop).

Functie 5: Paalverwijderaar/ heffer

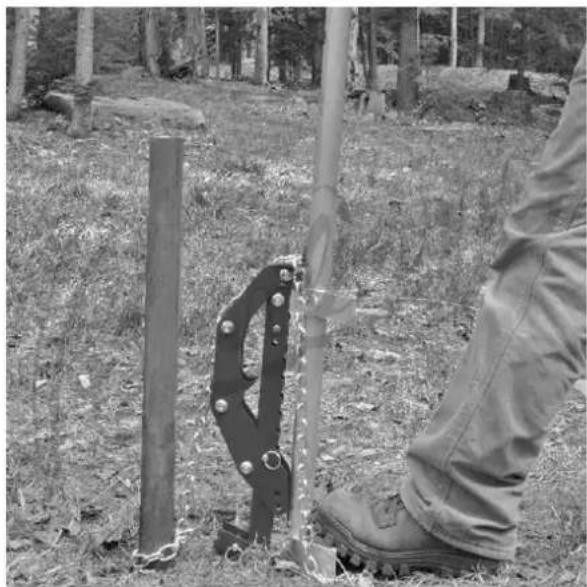

Zet de te verwijderen paal met de ketting vast aan de velkrik . Plaats vervolgens de velkrik verticaal op de grond zoals weergegeven in Figuur 8 en zet deze met één voet op de steunpoot vast .

Let op : De klauw moet met de

ontgrendelingspin op de basissteun in het tweede montagegat worden gemonteerd.
