Produkttyp	Multifunktionell fällningsspak
Märke	Fuxtec
Modell	FX-FH5in1
Huvudfunktioner	5 funktioner: fällning, lyftkrok / vändstock, stamstöd, stocklyftare, stolp-/pålutdragare
Drift	Manuell (ej motoriserad)
Huvudmaterial	Stål
Medföljande tillbehör	Basstöd, ben, stopp, gripklo, sprintar, handtag, kedja
Säkerhet	Läs och förstå bruksanvisningen före användning; undvik att stockar faller; använd utlösningssprintarna
Underhåll och rengöring	Rengör efter varje användning; kontrollera delarnas slitage; förvara på torr plats

Vanliga frågor - FX-FH5in1 Fuxtec

Hur monterar man fällningsspaken FX-FH5in1?

Montera först basstödet på benen med stoppet med M10*55-skruvar, M10-brickor och M10-låsmuttrar. Montera sedan gripklon med lagret, axeln och M10-låsmuttern. Slutligen fäst handtaget med en utlösningssprint på 9,5x38 mm.

Vilka är de 5 funktionerna hos FX-FH5in1?

De 5 funktionerna är: fällning (avverka träd), lyftkrok / vändstock (lyfta och vända stockar), stamstöd (hålla en stam på plats), stocklyftare (lyfta stockar), och stolp-/pålutdragare (dra upp stolpar från marken).

Hur använder man fällningsfunktionen?

För handtaget genom benen och fäst det med en utlösningssprint. Fäst gripklon i ett låshål på basstödet som passar trädstammens diameter. Placera sedan verktyget och applicera kraft för att fälla trädet.

Hur använder man lyftkrok/vändstock-funktionen?

Upprepa stegen för fällningsfunktionen. Montera ändstoppet om nödvändigt. Kläm fast stammen mellan basstödet och gripklon, vrid den sedan till önskad position. Var försiktig så att stocken inte faller.

Hur använder man stamstödsfunktionen?

Ta bort handtaget genom att dra i utlösningssprinten. Fäst basstödet med den monterade gripklon på en trädstam med hjälp av den medföljande kedjan. Spänn fast stocken som ska bearbetas i jiggen.

Hur använder man stocklyftarfunktionen?

Upprepa förberedelsesteg 1-3 för fällningsfunktionen. Montera handtaget genom att föra in det i öppningen på det första stödet (inte stoppets). Använd spaken för att lyfta stocken.

Hur använder man stolp-/pålutdragarfunktionen?

Fäst stolpen som ska tas bort med fällningsspakens kedja. Placera spaken vertikalt på marken, fäst den med en fot på stödbenet. Gripklon ska monteras i det andra monteringshålet med utlösningssprinten.

Vilka säkerhetsåtgärder bör jag vidta?

Läs och förstå bruksanvisningen före användning. Se till att stockar inte faller över ändar. Använd alltid lämpliga utlösningssprintar. Bär personlig skyddsutrustning vid behov.

Hur underhåller man fällningsspaken FX-FH5in1?

Rengör verktyget efter varje användning för att ta bort smuts och kåda. Kontrollera regelbundet slitaget på sprintar, kedja och rörliga delar. Förvara på torr plats för att undvika rost.

Vilka tillbehör medföljer FX-FH5in1?

Produkten levereras med ett basstöd, ben, ett stopp, en gripklo, utlösningssprintar (9,5x38 mm), ett handtag och en kedja för stöd- och utdragningsfunktioner.

BRUKSANVISNING FX-FH5in1 Fuxtec

1. Montering av avverkningslyftaren 51
2. Avverkningsdomkraftens funktioner och tillämpning 52

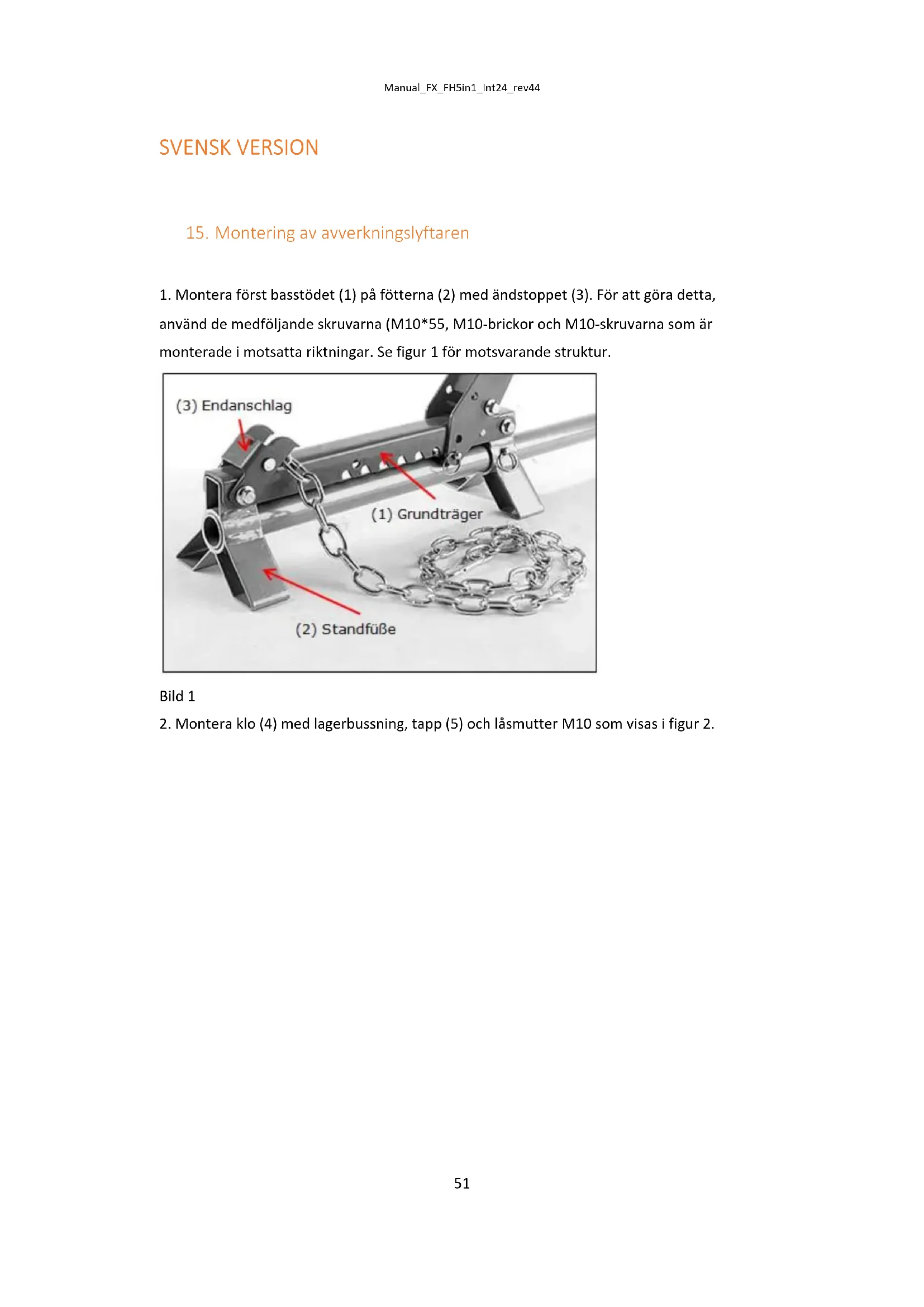

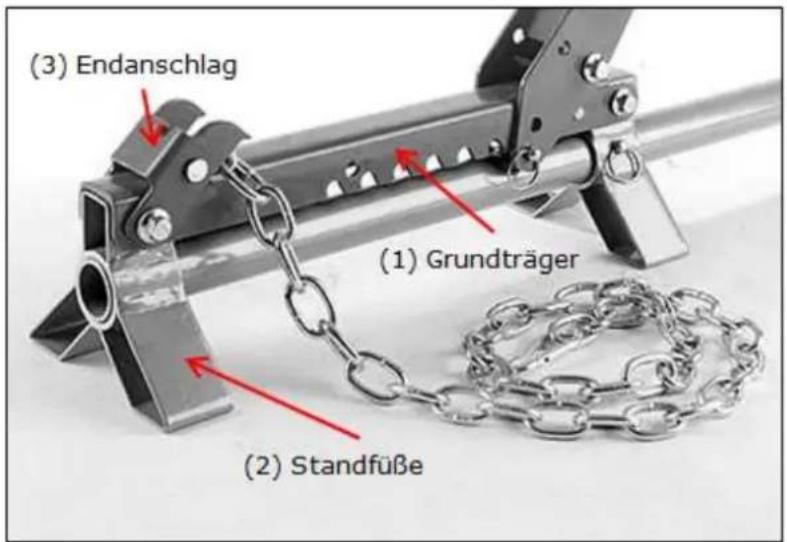

1. Montera först basstödet (1) på fötterna (2) med ändstoppet (3). För att göra detta, använd de medföljande skruvarna (M10*55, M10-brickor och M10-skruvarna som är monterade i motsatta riktningar. Se figur 1 för motsvarande struktur.

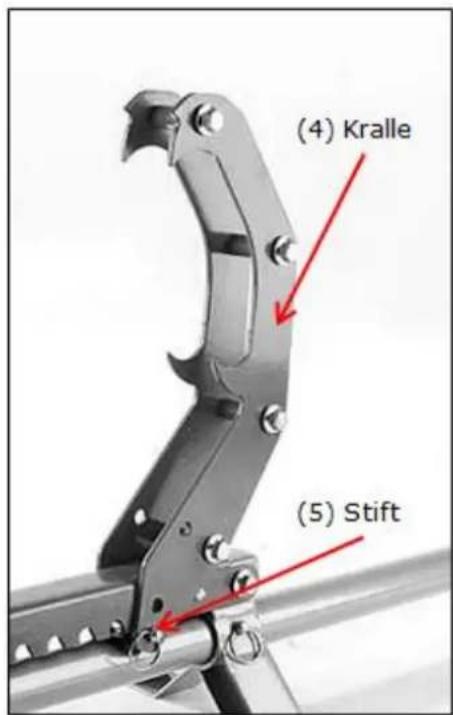

1. Montera klo (4) med lagerbussning, tapp (5) och läsmutter M10 som visas i figur 2.

Figur 2

1. Montera de andra komponenterna beroende på önskad funktion (se kapitel 2)

2. Avverkningsdomkraftens funktioner och tillämpning

Funktion 1: Avverkningslyftare

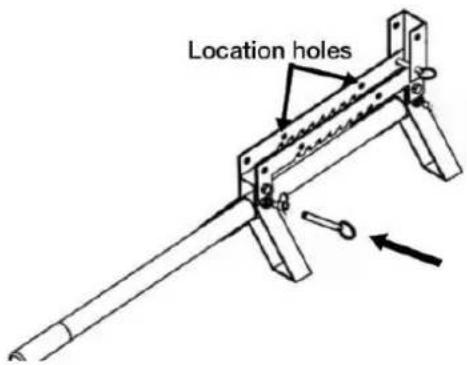

1. För in handtaget genom fötterna och fixera det med en frigöringsstift (9,5x38 mm) som visas i figur 4.

1. Kläm sedan fast klon i ett av de specificerade låshålen på basstödet med hjälp av en frigöringsstift (9,5x38mm). Klons placering måste anpassas till respektive situation/stamdiameter.

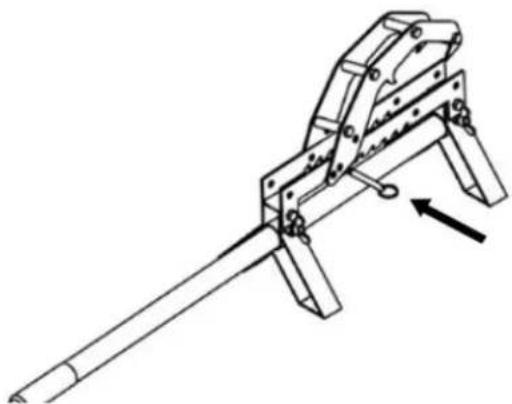

1. Slutligen (om det inte redan gjorts under monteringen i kapitel 1), montera ändstoppet som visas i figur 5

Funktion 2: fyrkantskrok / vändkrok / stockvändare

Abbildung 6

För in handtaget genom fötterna och fixera det med en frigöringsstift (9,5x38 mm) som visas i figur 4.

Kläm sedan fast klon i ett av de specificerade låshålen på basstödet med hjälp av en frigöringsstift (9,5x38mm). Klons placering måste anpassas till respektive situation/stamdiameter

Slutligen (om det inte redan gjorts under monteringen i kapitel 1), montera ändstoppet som visas i figur 5

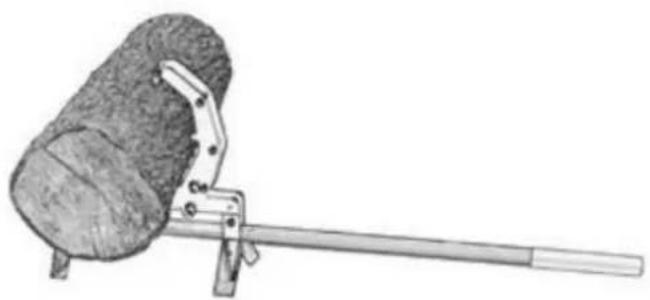

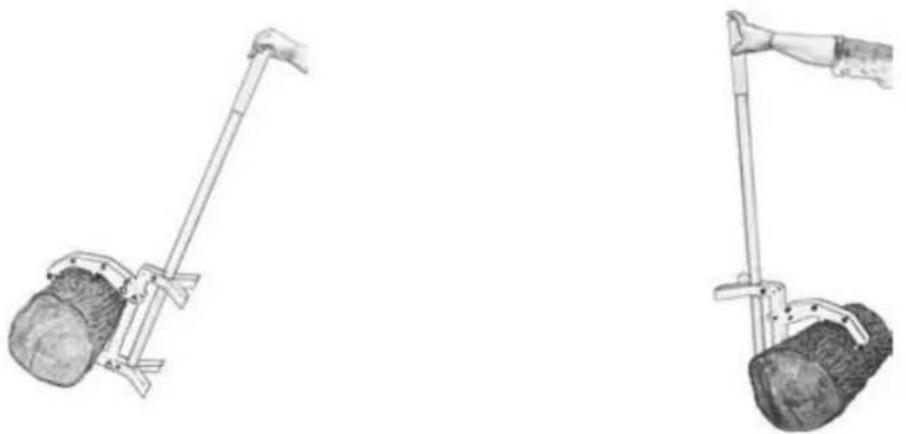

Kläm nu stammen mellan basstödet och klon och vrid den till önskat läge. Var noga med att inte låta stängen falla på några lemmar, annars kan farliga skador uppstå.

Funktion 3: Trunkhållare

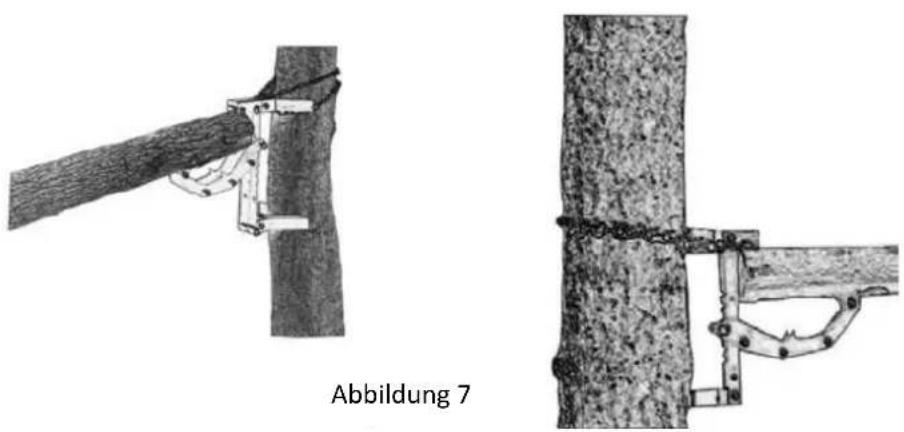

Ta vid behov bort handtaget genom att dra i frigöringsstiftet. Bind fast basstödet med klon monterad på en trädstam som visas i figur 7 och fäst den med den medföljande kedjan. Kläm sedan fast stammen som ska bearbetas i enheten. Se till att stammen sitter stadigt.

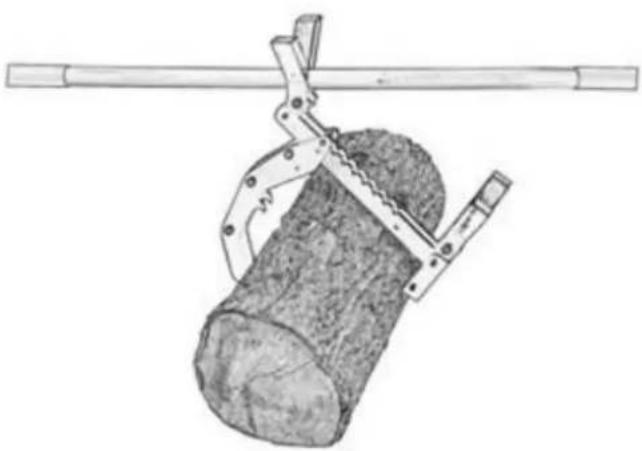

Funktion 4: Trunkhållare

Upprepa förberedelsesteg 1-3 som i funktion 1 på sidan 3f. beskrivs.

Montera handtaget genom att föra det genom öppningen i den första basen (använd inte öppningen i basen vid ändstoppet).

Funktion 5: Stolpeborttagare/ lyftare

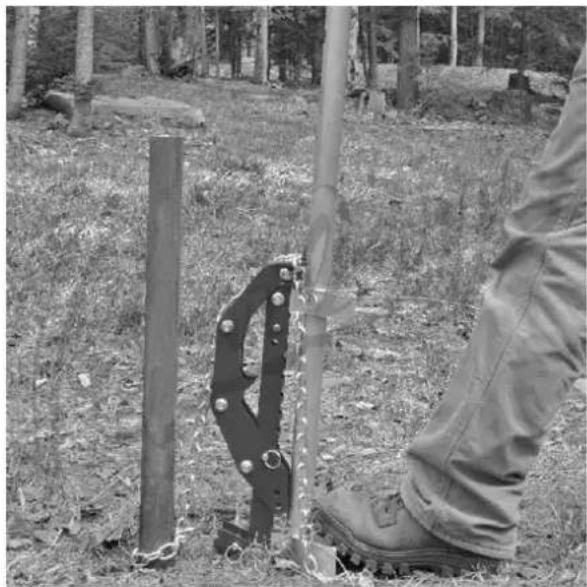

Fäst stolpen som ska tas bort till fällaren med kedjan. Placera sedan domkraften vertikalt på marken som visas i figur 8 och fixera den med en fot på stödbenet.

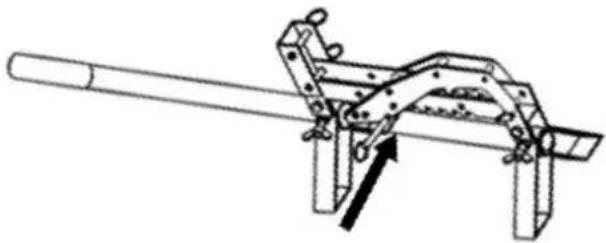

Obs : Klon måste monteras på basstödet i

det andra monteringshålet med frigöringsstiftet.
