5. Montaggio del sollevatore di abbattimento

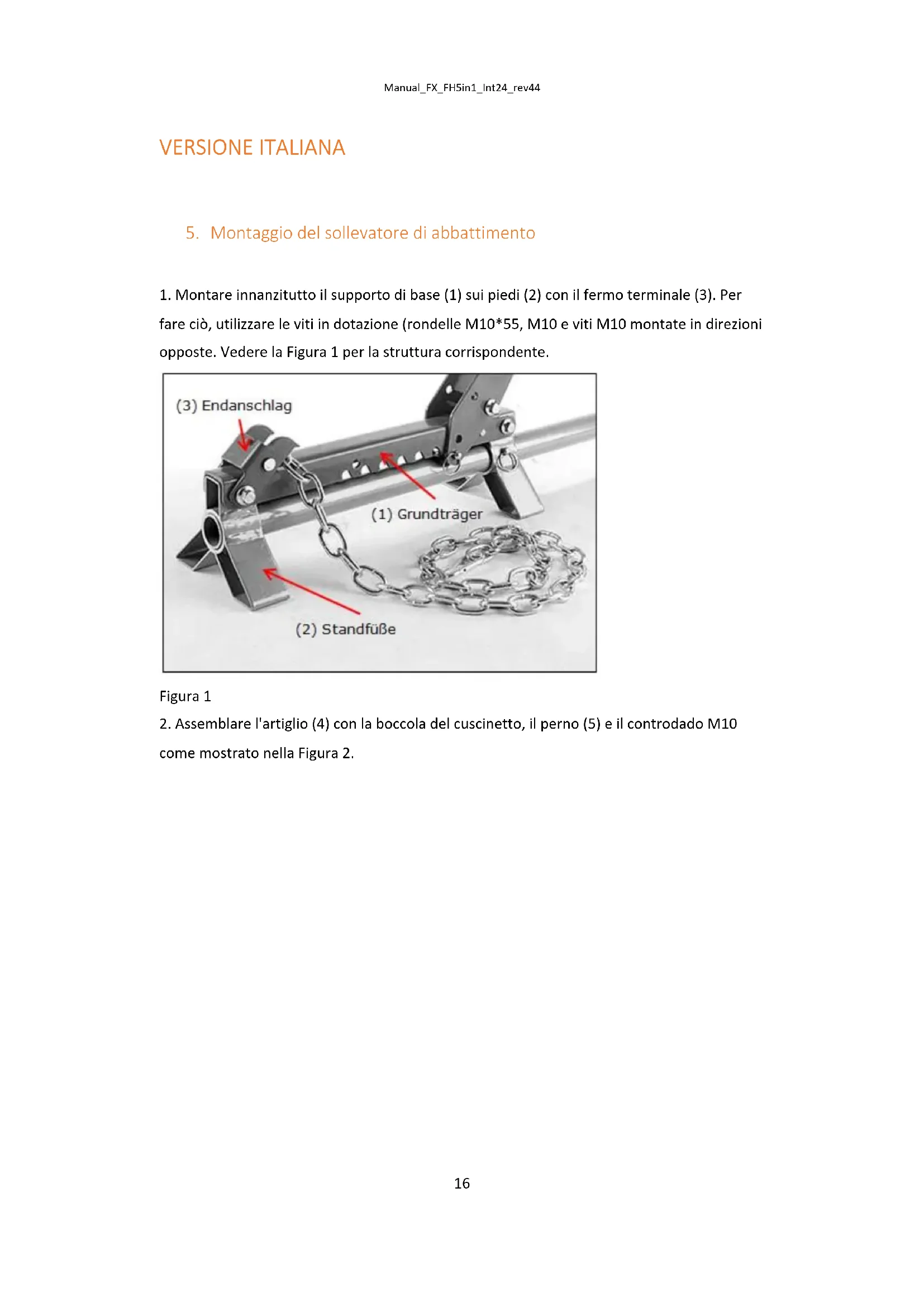

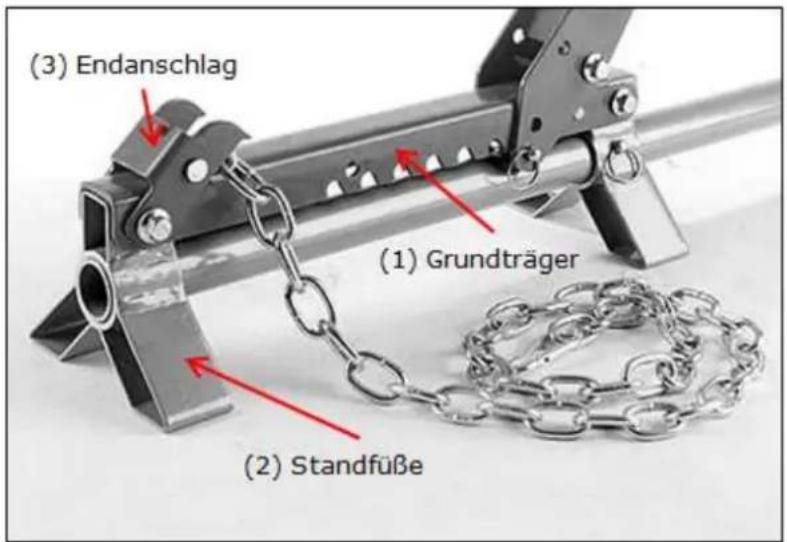

1. Montare innanzitutto il supporto di base (1) sui piedi (2) con il fermo terminale (3). Per

fare ciò, utilizzare le viti in dotazione (rondelle M10*55, M10 e viti M10 montate in direzioni opposte. Vedere la Figura 1 per la struttura corrispondente. Figura 1

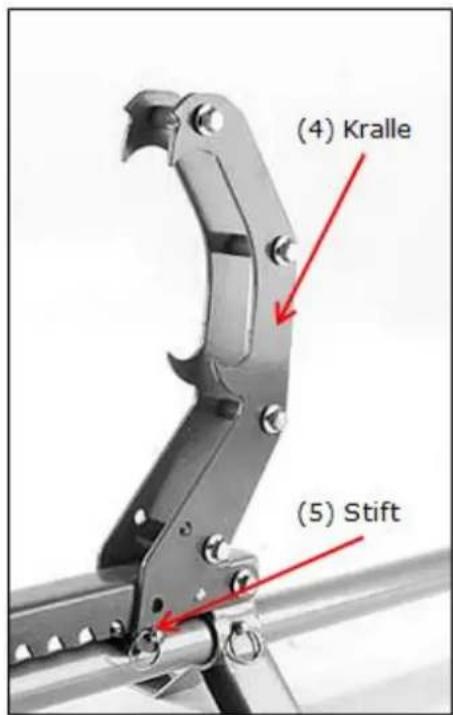

2. Assemblare l'artiglio (4) con la boccola del cuscinetto, il perno (5) e il controdado M10

come mostrato nella Figura 2.Manual_FX_FH5in1_Int24_rev44

3. Assemblare gli altri componenti a seconda

della funzione richiesta (vedi Capitolo 2)

6. Funzioni e applicazione del martinetto da abbattimento

Funzione 1: Sollevatore per abbattimento

4. Inserire la maniglia attraverso i piedini e fissarla con un perno di rilascio

5. Quindi fissare l'artiglio in uno dei fori di bloccaggio specificati sul supporto della

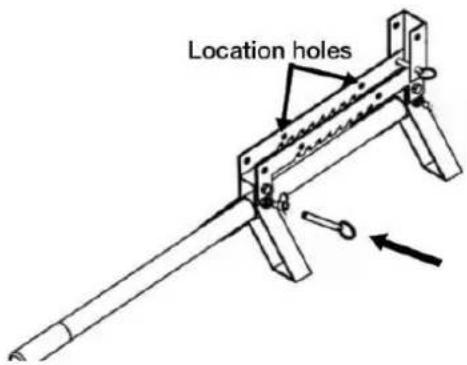

base utilizzando un perno di rilascio (9,5x38 mm). Il posizionamento dell'artiglio deve essere adattato alla rispettiva situazione/ diametro del tronco . Figura 5

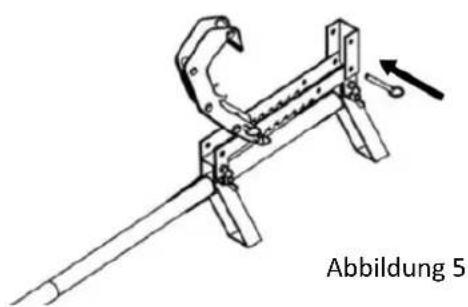

6. Infine (se non già fatto durante il montaggio nel Capitolo 1), montare il fine corsa

come mostrato in Figura 5

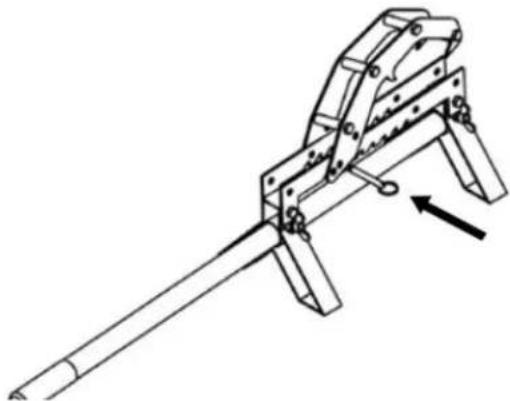

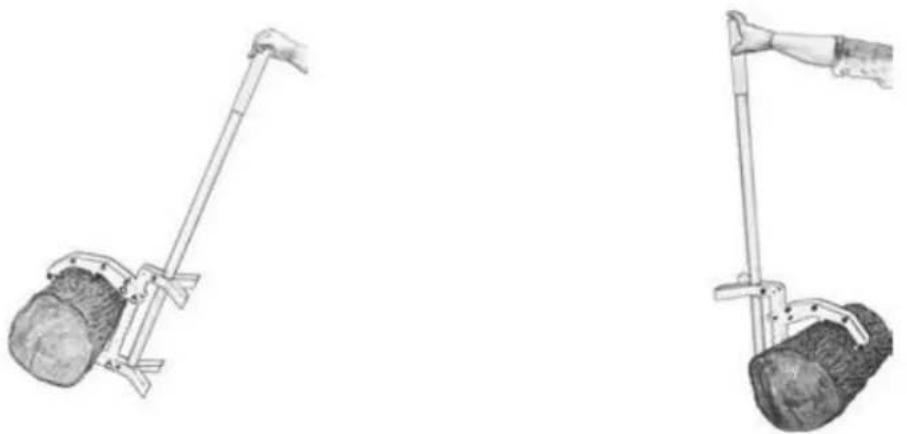

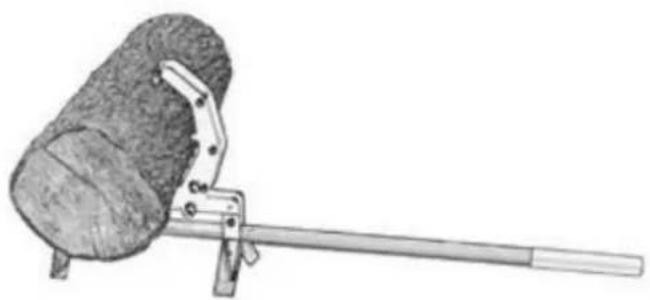

Inserire la maniglia attraverso i piedini e fissarla con un perno di rilascio (9,5x38mm) come mostrato in Figura 4. Quindi fissare l'artiglio in uno dei fori di bloccaggio specificati sul supporto della base utilizzando un perno di rilascio (9,5x38 mm). Il posizionamento dell'artiglio deve essere adattato alla rispettiva situazione/ diametro del tronco Infine (se non già fatto durante il montaggio nel Capitolo 1), montare il fine corsa come mostrato in Figura 5 Ora blocca il tronco tra il supporto di base e l'artiglio e giralo nella posizione desiderata. Fare attenzione a non far cadere il palo su alcun ramo, altrimenti potrebbero verificarsi lesioni pericolose. Abbildung 6Manual_FX_FH5in1_Int24_rev44

Funzione 3: supporto per bagagliaio

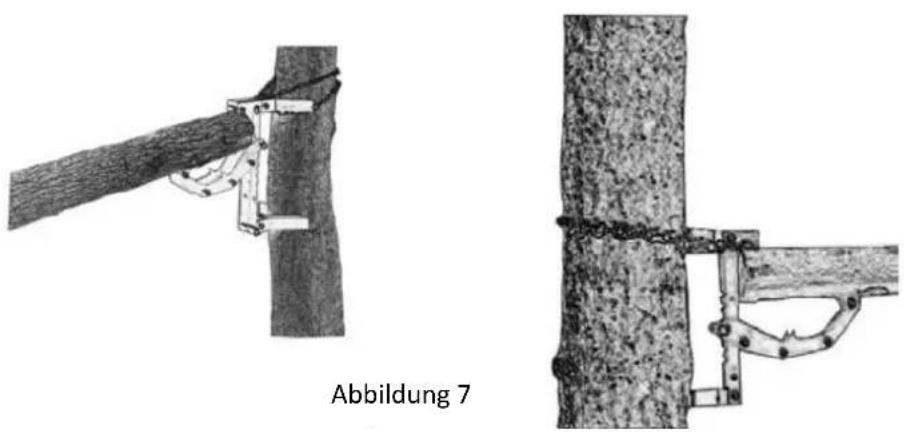

Se necessario, rimuovere la maniglia tirando il perno di sblocco. Legare il supporto della base con l'artiglio montato al tronco di un albero come mostrato nella Figura 7 e fissarlo con la catena in dotazione. Quindi fissare il tronco da elaborare nel dispositivo. Assicurati che il bagagliaio sia saldamente posizionato. Funzione 4: portabagagli

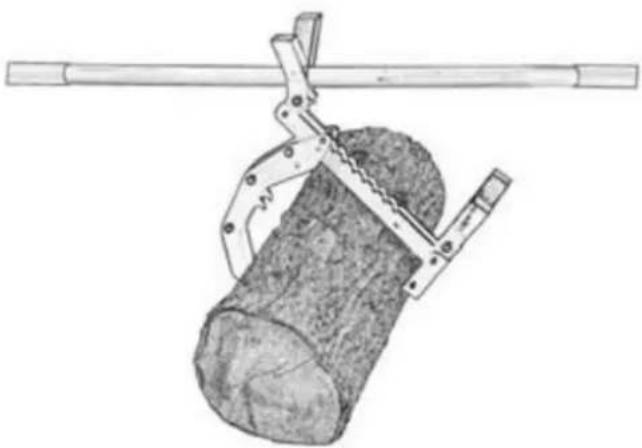

Ripetere i passaggi di preparazione 1-3 come nella funzione 1 a pagina 3f. descritto. Assemblare la maniglia guidandola attraverso l'apertura della prima base (non utilizzare l'apertura della base in corrispondenza del fine corsa) . Abbildung 7Manual_FX_FH5in1_Int24_rev44 21Manual_FX_FH5in1_Int24_rev44

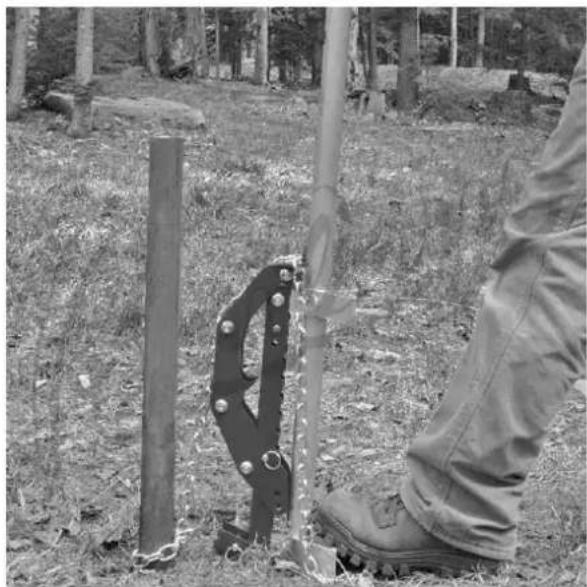

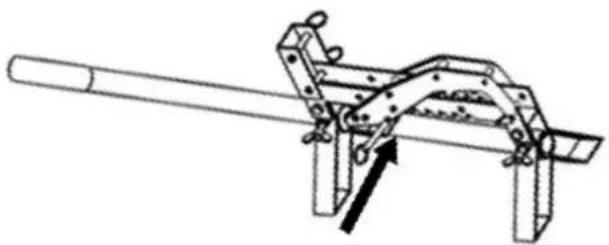

Funzione 5: Dispositivo di rimozione/ sollevamento pali Assicurare il palo da rimuovere al martinetto di abbattimento con la catena . Posizionare quindi il martinetto verticalmente sul terreno come mostrato in Figura 8 e fissarlo con un piede sulla gamba di supporto .

Figura 8 Nota : l'artiglio deve essere montato sul supporto della base nel secondo foro di montaggio con il perno di rilascio.
