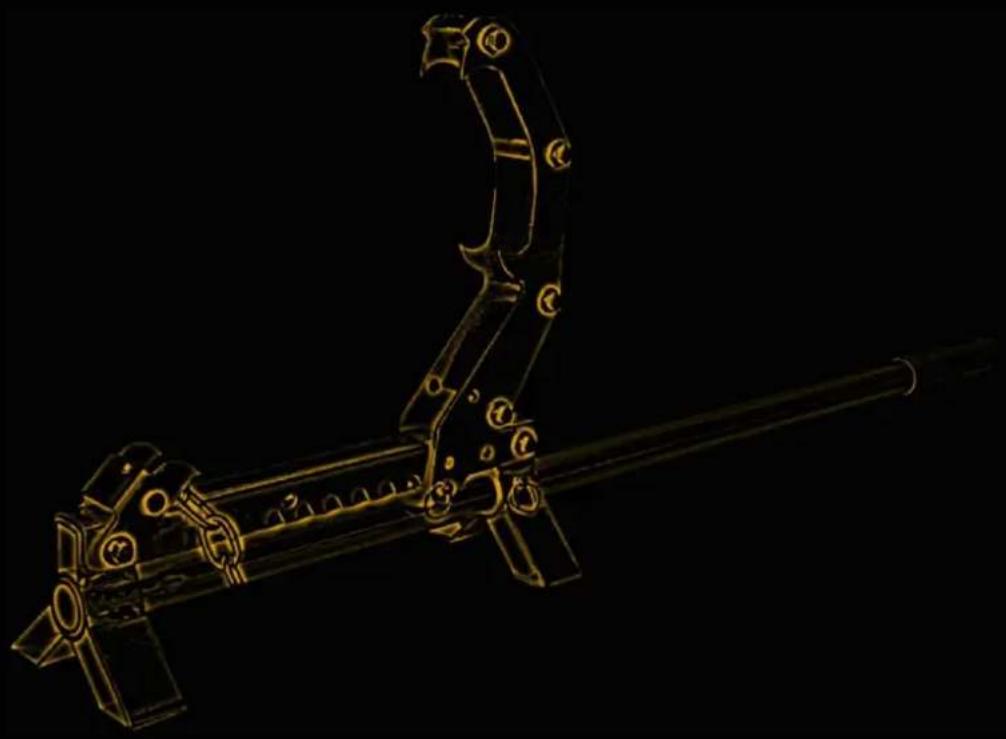

9. Montaje del elevador de tala

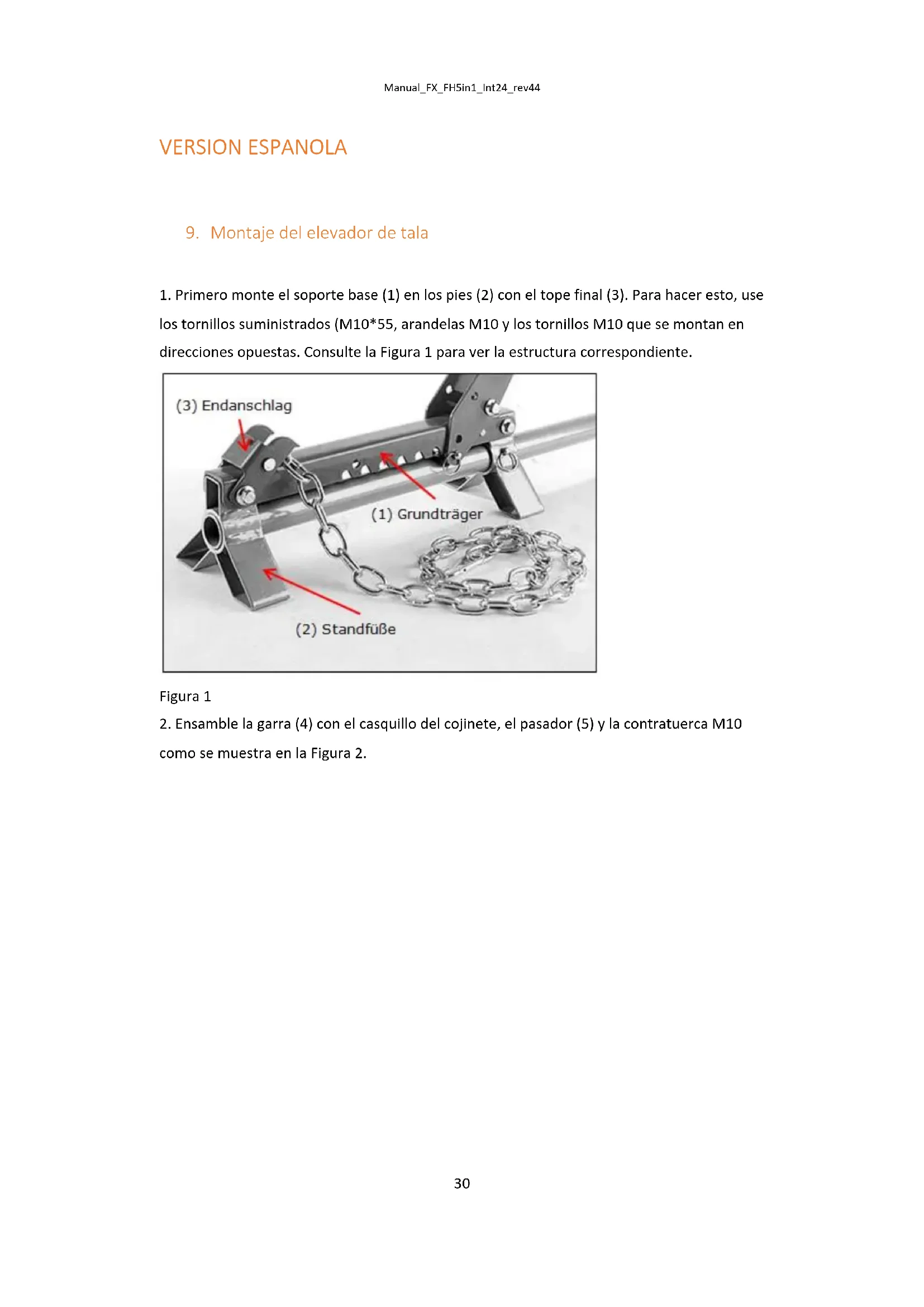

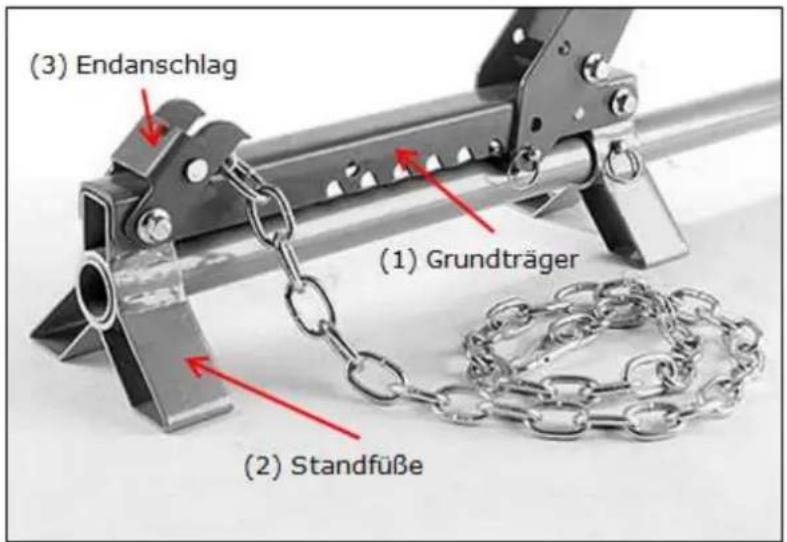

- Primero monte el soporte base (1) en los pies (2) con el tope final (3). Para hacer esto, use los tornillos suministrados (M10*55, arandelas M10 y los tornillos M10 que se montan en direcciones opuestas. Consulte la Figura 1 para ver la estructura correspondiente.

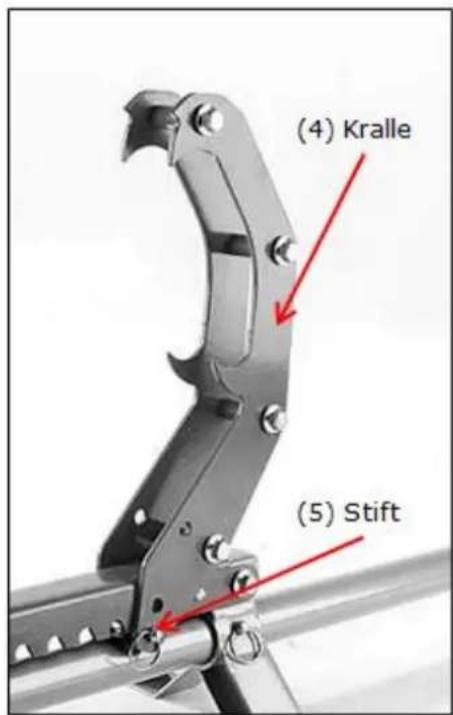

Figura 1 2. Ensamble la garra (4) con el casquillo del cojinete, el pasador (5) y la contratuerca M10 como se muestra en la Figura 2.

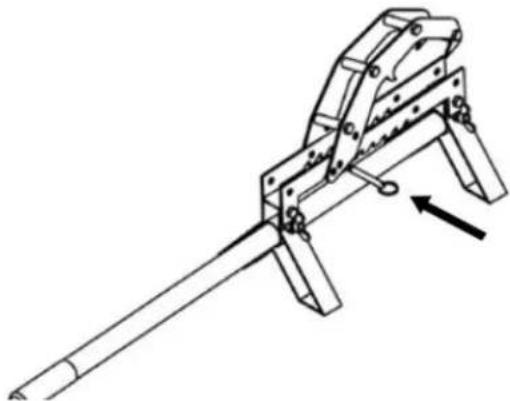

Figura 2
-
Ensamble los demás componentes según la función requerida (ver Capítulo 2)
-
Funciones y aplicación del gato de tala.
Función 1: elevador de tala

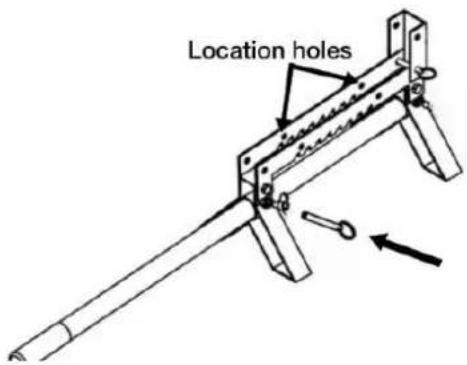

- Inserte la manija a través de las patas y fíjela con un pasador de liberación (9,5x38 mm) como se muestra en la Figura 4.

- Luego sujete la garra en uno de los orificios de bloqueo especificados en el soporte de la base usando un pasador de liberación (9,5x38 mm). La posición de la garra debe adaptarse a la situación respectiva / diámetro del tronco.

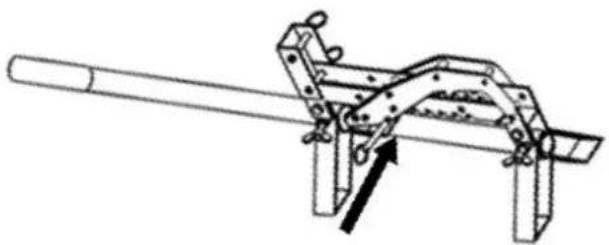

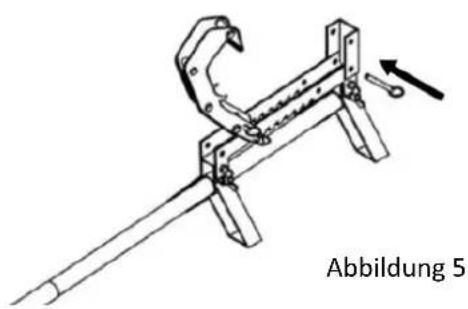

- Finalmente (si aún no lo hizo durante el montaje en el Capítulo 1), monte el tope final como se muestra en la Figura 5.

Función 2: gancho cuadrado / gancho giratorio / volteador de troncos

Abbildung 6
Inserte el mango a través de las patas y fijelo con un pasador de liberación (9,5x38 mm) como se muestra en la Figura 4.
Luego sujete la garra en uno de los orificios de bloqueo especificados en el soporte de la base usando un pasador de liberación (9,5x38 mm). La posición de la garra debe adaptarse a la situación respectiva / diámetro del tronco.
Finalmente (si aún no lo hizo durante el montaje en el Capítulo 1), monte el tope final como se muestra en la Figura 5.

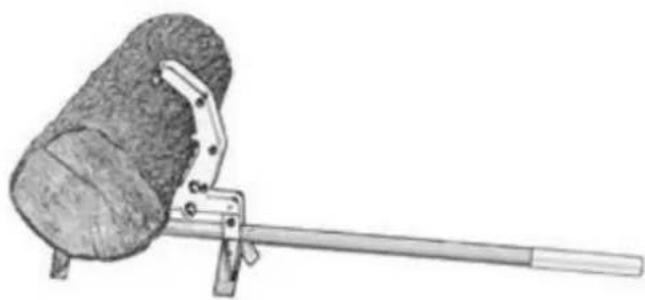

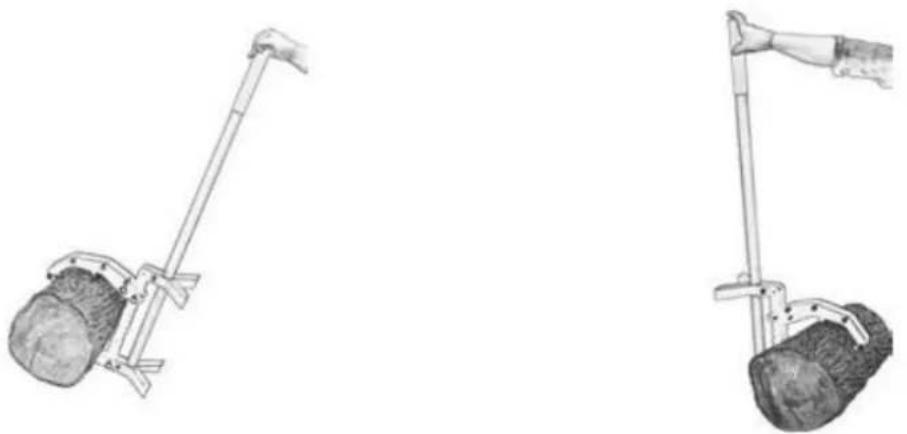

Ahora sujete el tronco entre el soporte base y la garra y gírelo hasta la posición deseada.
Tenga cuidado de no dejar que el poste caiga sobre ninguna extremidad, ya que de lo contrario podrían producirse lesiones peligrosas.
Función 3: Soporte para maletero

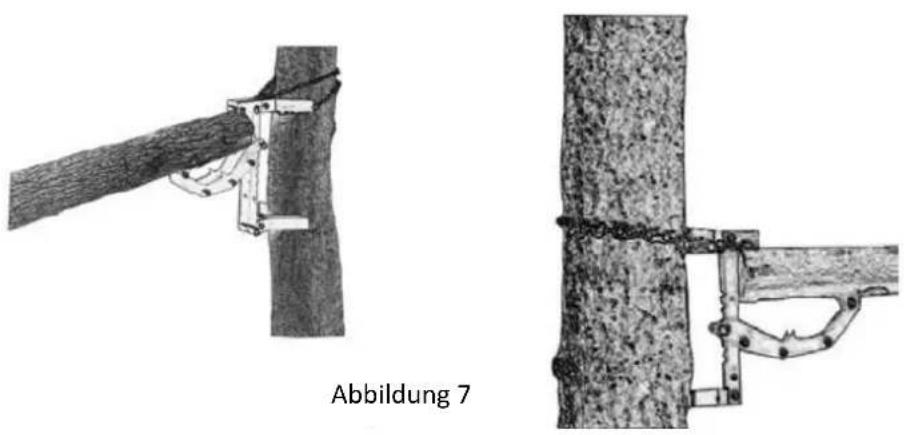

Si es necesario, retire la manija tirando del pasador de liberación. Ate el soporte de la base con la garra montada al tronco de un árbol como se muestra en la Figura 7 y asegúrelo con la cadena provista. Luego sujete el tronco a procesar en el dispositivo. Asegúrese de que el maletero esté firmemente asentado.

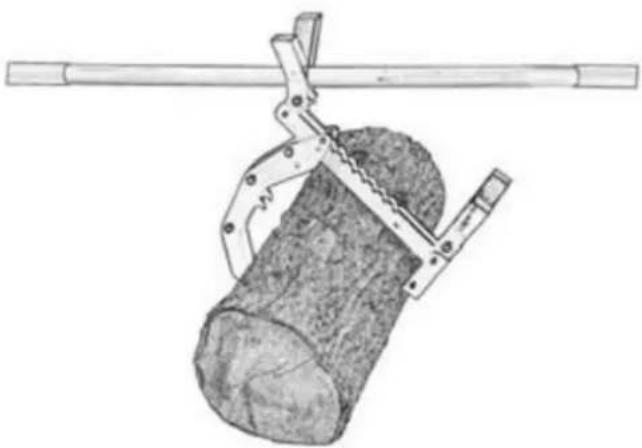

Función 4: Portaequipajes

Repita los pasos de preparación 1 a 3 como en la función 1 en la página 3f. descrito.
Ensamble la manija guiándola a través de la abertura en la primera base (no use la abertura en la base en el tope final).
Función 5: Removedor/ levantador de postes

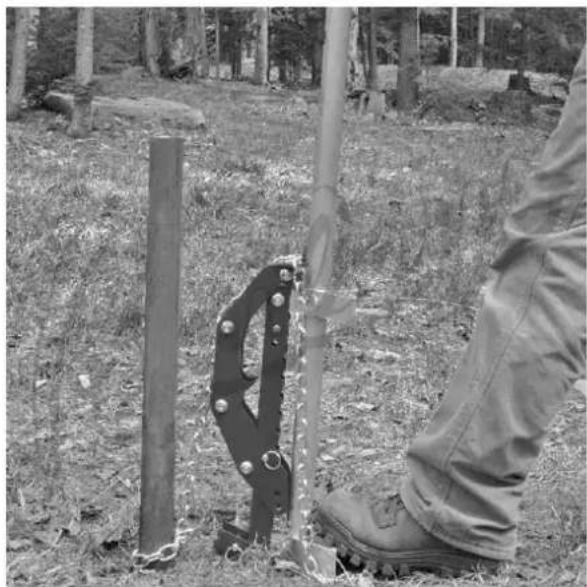

Asegure el poste que se va a retirar al gato de tala con la cadena. Luego coloque el gato de tala verticalmente en el suelo como se muestra en la Figura 8 y fijelo con un pie en la pata de soporte.

Figura 8
Nota : La garra debe montarse en el
soporte de la base en el segundo orificio de montaje con el pasador de liberación.
