Type de produit	Levier d'abattage multifonction
Marque	Fuxtec
Modèle	FX-FH5in1
Fonctions principales	5 fonctions : abattage, crochet de levage / tournebille, soutien de tronc, lève-tronc, extracteur de poteaux / piquets
Alimentation	Manuelle (non motorisée)
Matériau principal	Acier
Accessoires fournis	Support de base, pieds, butée, griffe, goupilles, poignée, chaîne
Sécurité	Lire et comprendre le manuel avant utilisation ; éviter les chutes de bûches ; utiliser les goupilles de déclenchement
Entretien et nettoyage	Nettoyer après chaque usage ; vérifier l'usure des pièces ; stocker dans un endroit sec

FOIRE AUX QUESTIONS - FX-FH5in1 Fuxtec

Comment assembler le levier d'abattage FX-FH5in1 ?

Montez d'abord le support de base sur les pieds avec la butée en utilisant les vis M10*55, rondelles M10 et contre-écrous. Ensuite, assemblez la griffe avec le coussinet, l'axe et le contre-écrou M10. Enfin, fixez la poignée avec une goupille de déclenchement de 9,5x38 mm.

Quelles sont les 5 fonctions du FX-FH5in1 ?

Les 5 fonctions sont : abattage (couper des arbres), crochet de levage / tournebille (soulever et tourner les bûches), soutien de tronc (maintenir un tronc en place), lève-tronc (soulever des troncs), et extracteur de poteaux / piquets (retirer des poteaux du sol).

Comment utiliser la fonction abattage ?

Passez la poignée dans les pieds et fixez-la avec une goupille de déclenchement. Fixez la griffe dans un trou de verrouillage du support de base adapté au diamètre du tronc. Ensuite, positionnez l'outil et appliquez une force pour abattre l'arbre.

Comment utiliser la fonction crochet de levage / tournebille ?

Répétez les étapes de la fonction abattage. Montez la butée d'extrémité si nécessaire. Pincez le tronc entre le support de base et la griffe, puis tournez-le dans la position souhaitée. Attention à ne pas laisser tomber la bûche.

Comment utiliser la fonction soutien de tronc ?

Retirez la poignée en tirant sur la goupille de déclenchement. Attachez le support de base avec la griffe montée à un tronc d'arbre à l'aide de la chaîne fournie. Serrez la bûche à travailler dans le gabarit.

Comment utiliser la fonction lève-tronc ?

Répétez les étapes de préparation 1 à 3 de la fonction abattage. Montez la poignée en l'introduisant par l'ouverture du premier support (pas celle de la butée). Utilisez le levier pour soulever le tronc.

Comment utiliser la fonction extracteur de poteaux / piquets ?

Fixez le poteau à enlever avec la chaîne du levier d'abattage. Placez le levier à la verticale sur le sol, fixez-le avec un pied sur le pied d'appui. La griffe doit être montée dans le deuxième trou de montage avec la goupille de déclenchement.

Quelles précautions de sécurité dois-je prendre ?

Lisez et comprenez le manuel avant utilisation. Veillez à ce que les bûches ne tombent pas sur des extrémités. Utilisez toujours les goupilles de déclenchement adaptées. Portez des équipements de protection individuelle si nécessaire.

Comment entretenir le levier d'abattage FX-FH5in1 ?

Nettoyez l'outil après chaque usage pour enlever la saleté et la résine. Vérifiez régulièrement l'usure des goupilles, de la chaîne et des pièces mobiles. Stockez dans un endroit sec pour éviter la rouille.

Quels accessoires sont fournis avec le FX-FH5in1 ?

Le produit est livré avec un support de base, des pieds, une butée, une griffe, des goupilles de déclenchement (9,5x38 mm), une poignée et une chaîne pour les fonctions de soutien et d'extraction.

MODE D'EMPLOI FX-FH5in1 Fuxtec

1. Installation du levier d'abattage.... 11

2. Fonctions et application du levier d'abattage.... 12

VERSIONE ITALIANA....16

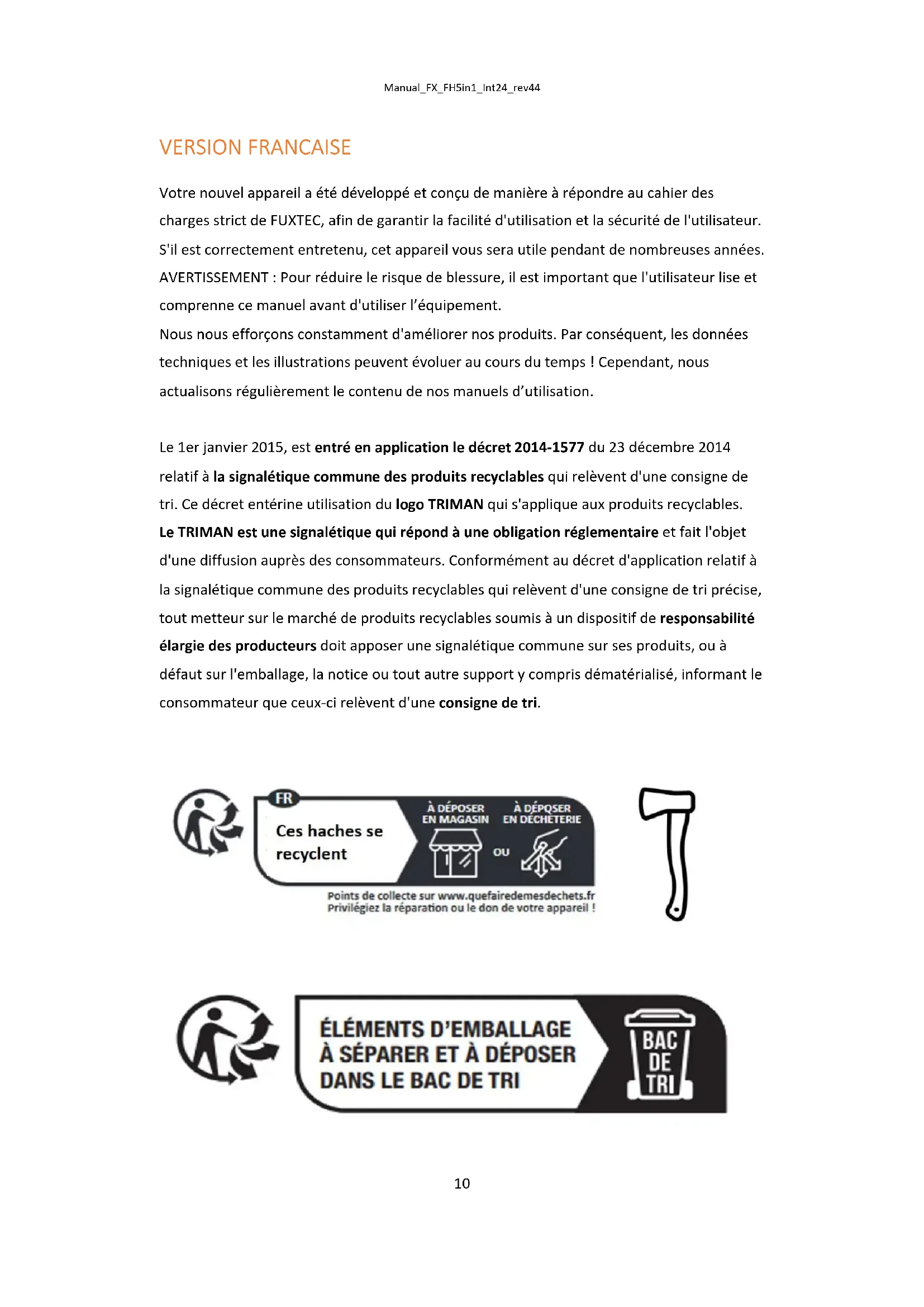

Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années. AVERTISSEMENT : Pour réduire le risque de blessure, il est important que l'utilisateur lise et comprenne ce manuel avant d'utiliser l'équipement.

Nous nous efforçons constamment d'améliorer nos produits. Par conséquent, les données techniques et les illustrations peuvent évoluer au cours du temps ! Cependant, nous actualisons régulièrement le contenu de nos manuels d'utilisation.

Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables. Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.

FR

Ces haches se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DECHETERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

ÉLÉMENTS D'EMBALLAGE À SÉPARER ET À DÉPOSER DANS LE BAC DE TRI

3. Installation du levier d'abattage

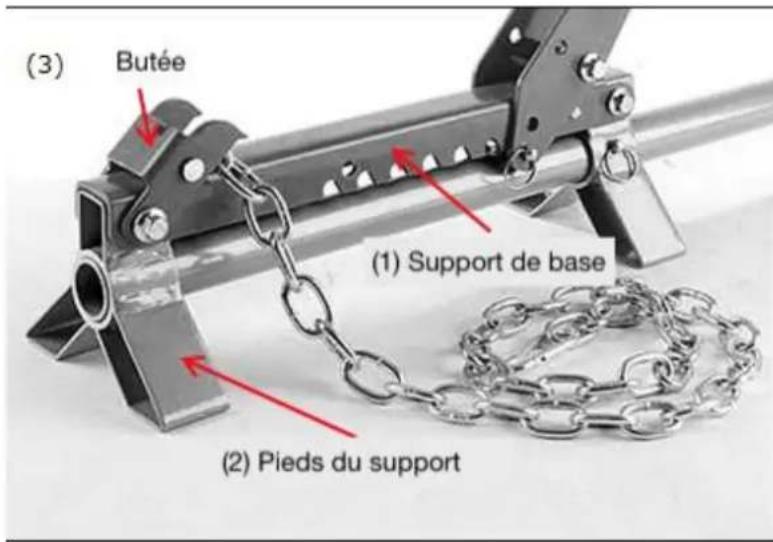

1. Montez d'abord le support de base (1) sur les pieds (2) avec la butée (3). Pour ce faire, utilisez les vis (M10*55, les rondelles M10 et les vis M10 à monter en sens inverse. Voir la figure 1 pour le montage correspondant.

Figure 1

Figure 2

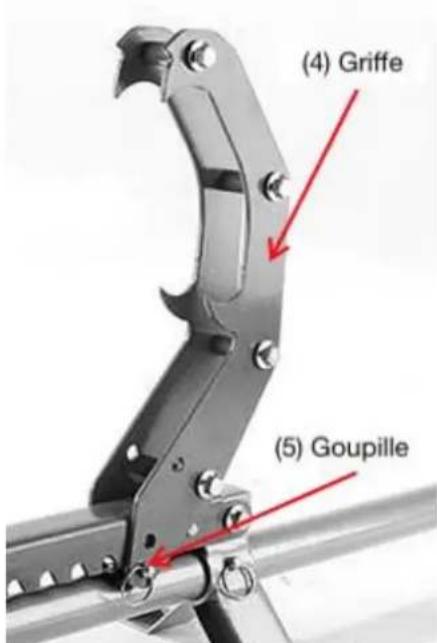

1. assemblez la griffe (4) avec le coussinet, l'axe (5) et le contre-écrou M10 comme indiqué sur la figure 2.
2. montez les autres composants en fonction de la fonction requise (voir chapitre 2)

4. Fonctions et application du levier d'abattage

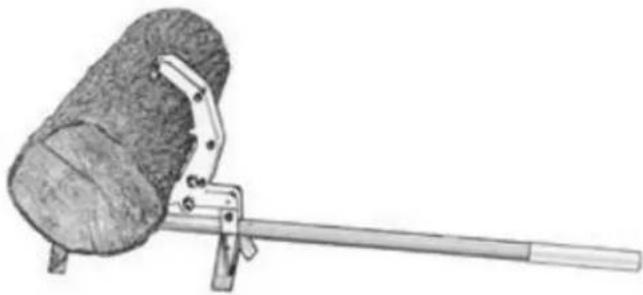

Fonction 1: Abattage

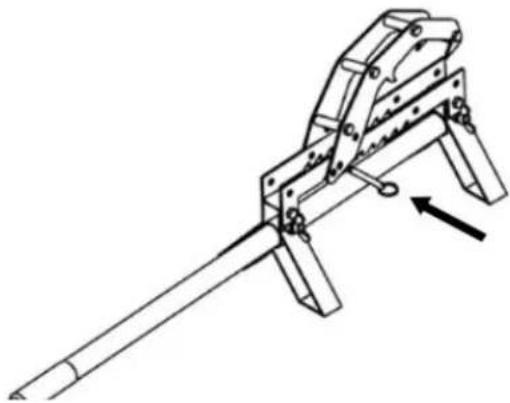

1. Passez la poignée dans les pieds et fixez-la avec une goupille de déclenchement (9,5x38mm) comme indiqué sur la figure 4.

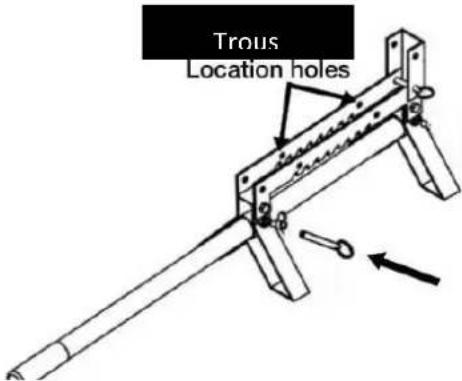

1. Ensuite, fixez la griffe dans l'un des trous de verrouillage prédéterminés du support de base à l'aide d'une goupille de déclenchement (9,5x38 mm). Le positionnement de la griffe doit être adapté à la situation, respectivement au diamètre du tronc.

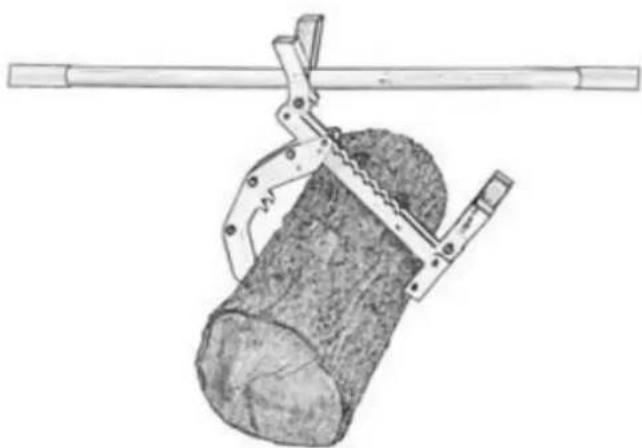

Fonction 2 : crochet de levage / tournebille

Passez la poignée dans les pieds et fixez-la avec une goupille de déclenchement (9,5x38mm) comme indiqué sur la figure 4.

Ensuite, fixez la griffe dans l'un des trous de verrouillage prédéterminés du support de base à l'aide d'une goupille de déclenchement (9,5x38 mm). Le positionnement de la griffe doit être adapté à la situation, respectivement au diamètre du tronc

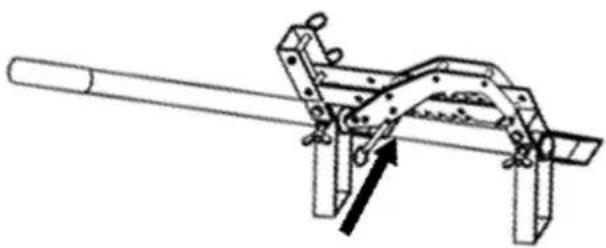

Enfin (si cela n'a pas déjà été fait pour le montage au chapitre 1), montez la butée d'extrémité comme indiqué dans la figure 5

Maintenant, pincez le tronc entre le support de base et la griffe et tournez-le dans la position souhaitée. Veillez à ce que la bûche ne tombe pas sur des extrémités, autrement vous risquez de vous blesser dangereusement.

Fonction 3: Soutien de tronc

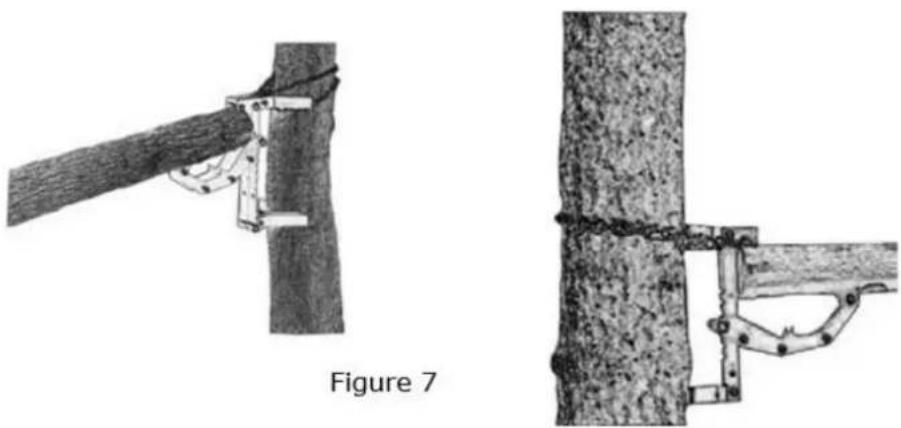

Si nécessaire, retirez la poignée en tirant sur la goupille de déclenchement. Attachez le support de base avec la griffe montée à un tronc d'arbre comme indiqué sur la figure 7 et fixez-le avec la chaîne fournie. Ensuite, serrez la bûche à travailler dans le gabarit. Assurez-vous que le rondin soit bien en place.

Fonction 4 : Lève-tronc

Répétez les étapes de

préparation 1-3 comme décrit dans la fonction 1 à la page 3f.

Montez la poignée en l'introduisant par l'ouverture du premier support (n'utilisez pas l'ouverture du support à la butée).

Fonction 5 : Extracteur de poteaux / piquets

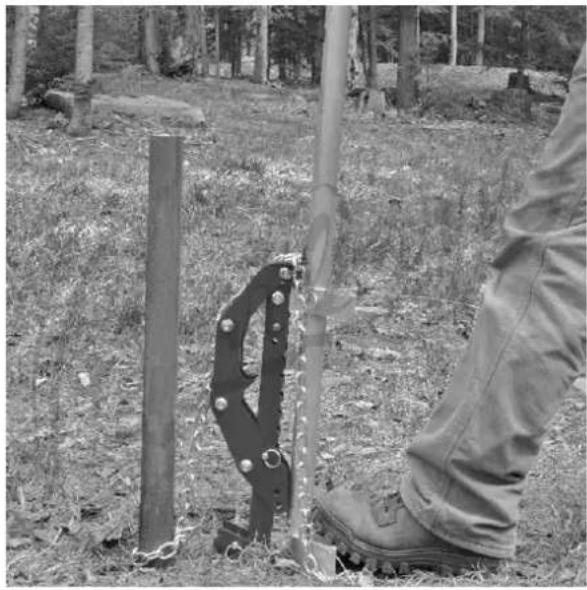

Fixez le poteau à enlever avec la chaîne du levier d'abattage. Ensuite, placez le levier d'abattage à la verticale sur le sol comme indiqué sur la figure 8 et fixez-le avec un pied sur le pied d'appui.

Remarque : la griffe doit être montée sur

le support de base dans le deuxième trou de montage avec la goupille de déclenchement.
