Tipo de produto	Ferro de dessoldar WTMT
Marca	Weller
Modelo	WTMT
Faixa de temperatura	100 - 450 °C
Potência absorvida	80 W (2x40 W)
Tensão de alimentação	12 V AC
Tempo de subida de temperatura (50°C a 350°C)	5 s
Série de pontas compatíveis	RTW, RTW (MS), RTWMS, RTWPS
Unidades de alimentação compatíveis	WT 2M, WR 3M
Função de desligamento automático (stand-by)	Sim, ajustável pela estação
Conformidade	CE, UKCA
Material	Plástico e metal
Manutenção	Troca da ponta a frio, substituição do filtro
Segurança	Usar apenas com unidades Weller e pontas originais; não cobrir; suporte de segurança obrigatório
Peças sobressalentes disponíveis	Pontas RTW, filtros
Garantia	12 meses
Reciclagem	Não descartar no lixo doméstico (DEEE), reciclar em ecoponto ou loja
Grupos de usuários autorizados	Especialistas treinados, eletricistas para partes elétricas

Perguntas frequentes - WTMT Weller

Como trocar a ponta do ferro WTMT?

Troque a ponta apenas a frio. Use uma ponta original da série RTW (RTW, RTW MS, RTWMS ou RTWPS).

Qual é a tensão de alimentação necessária?

O ferro WTMT funciona sob uma tensão de 12 V AC e deve ser conectado a uma unidade de alimentação compatível (WT 2M, WR 3M).

Qual temperatura máxima o ferro pode atingir?

A faixa de temperatura ajustável é de 100 a 450 °C (200 a 850 °F).

Como ativar a função de desligamento automático?

A função stand-by é ajustada pela unidade de alimentação. Consulte o manual da sua estação para os parâmetros exatos.

Quais são os riscos de queimaduras?

A ponta fica muito quente (até 450 °C). Nunca toque na ponta durante o funcionamento, use sempre o suporte de segurança e use luvas se necessário.

Posso usar pontas de outras marcas?

Não, use exclusivamente pontas originais Weller da série RTW. O uso de outras pontas pode danificar o aparelho e apresenta risco de ferimentos.

Como fazer a manutenção do filtro?

Substitua o filtro regularmente conforme o uso. A operação pode ser realizada por um não especialista após desconectar o aparelho e deixar esfriar.

O aparelho é antiestático (ESD)?

Sim, o ferro WTMT é projetado para uma estação de trabalho em conformidade com ESD. O punho é condutor para dissipar cargas estáticas.

Como descartar o aparelho no fim da vida útil?

Não descarte o aparelho no lixo doméstico. De acordo com a diretiva DEEE, deposite-o em um ecoponto ou ponto de coleta apropriado.

Qual é a duração da garantia?

A garantia é de 12 meses a partir da entrega. É válida apenas em caso de uso conforme e com peças originais.

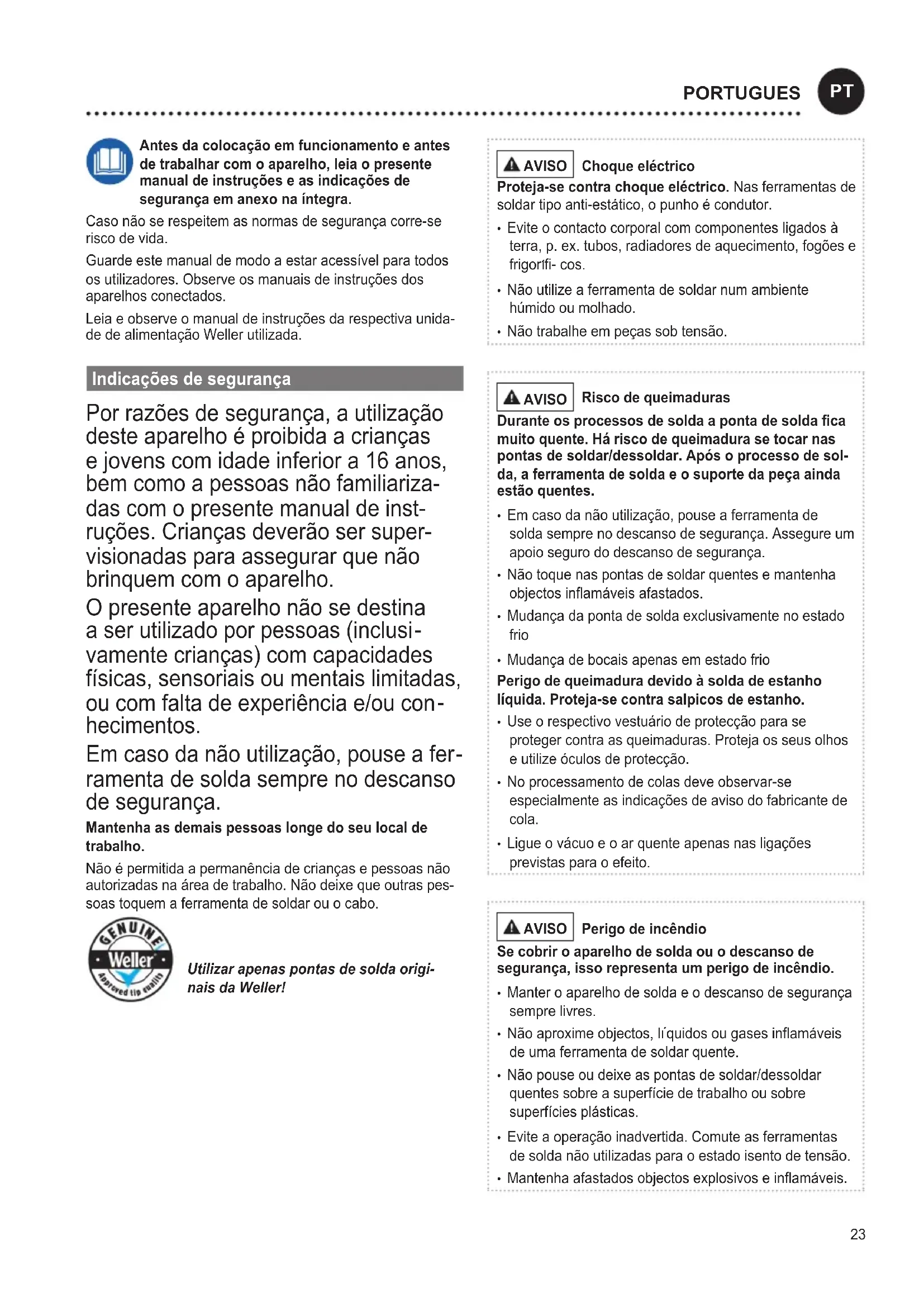

MANUAL DE UTILIZADOR WTMT Weller

PT Tradução do manual original

Antes da colocação em funcionamento e antes de trabalhar com o aparelho, leia o presente manual de instruções e as indicações de segurança em anexo na íntegra.

Caso não se respeitem as normas de segurança corre-se risco de vida.

Guarde este manual de modo a estar acessível para todos os utilizadores. Observe os manuais de instruções dos aparelhos conectados.

Leia e observe o manual de instruções da respectiva unidade de alimentação Weller utilizada.

Indicações de segurança

Por razões de segurança, a utilização deste aparelho é proibida a crianças e jovens com idade inferior a 16 anos, bem como a pessoas não familiarizadas com o presente manual de instruções. Crianças deverão ser supervisionadas para assegurar que não brinquem com o aparelho.

O presente aparelho não se destina a ser utilizado por pessoas (inclusivamente crianças) com capacidades físicas, sensoriais ou mentais limitadas, ou com falta de experiência e/ou conhecimentos.

Em caso da não utilização, pouse a ferramenta de solda sempre no descanso de segurança.

Mantenha as demais pessoas longe do seu local de trabalho.

Não é permitida a permanência de crianças e pessoas não autorizadas na área de trabalho. Não deixe que outras pessoas toquem a ferramenta de soldar ou o cabo.

Utilizar apenas pontas de solda originais da Weller!

AVISO

Choque eléctrico

Proteja-se contra choque eléctrico. Nas ferramentas de soldar tipo anti-estático, o punho é condutor.

• Evite o contacto corporal com componentes ligados à terra, p. ex. tubos, radiadores de aquecimento, fogões e frigoríficos.
• Não utilize a ferramenta de soldar num ambiente húmido ou molhado.
• Não trabalhe em peças sob tensão.

AVISO

Risco de queimaduras

Durante os processos de solda a ponta de solda fica muito quente. Há risco de queimadura se tocar nas pontas de soldar/dessoldar. Após o processo de solda, a ferramenta de solda e o suporte da peça ainda estão quentes.

• Em caso da não utilização, pouse a ferramenta de solda sempre no descanso de segurança. Assegure um apoio seguro do descanso de segurança.
• Não toque nas pontas de soldar quentes e mantenha objectos inflamáveis afastados.
• Mudança da ponta de solda exclusivamente no estado frio
• Mudança de bocais apenas em estado frio
  Perigo de queimadura devido à solda de estanho líquida. Proteja-se contra salpicos de estanho.
• Use o respectivo vestuário de protecção para se proteger contra as queimaduras. Proteja os seus olhos e utilize óculos de protecção.
• No processamento de colas deve observar-se especialmente as indicações de aviso do fabricante de cola.
• Ligue o vácuo e o ar quente apenas nas ligações previstas para o efeito.

AVISO

Perigo de incêndio

Se cobrir o aparelho de solda ou o descanso de segurança, isso representa um perigo de incêndio.

• Manter o aparelho de solda e o descanso de segurança sempre livres.
• Não aproxime objectos, líquidos ou gases inflamáveis de uma ferramenta de soldar quente.
• Não pouse ou deixe as pontas de soldar/dessoldar quentes sobre a superfície de trabalho ou sobre superfícies plásticas.
• Evite a operação inadvertida. Comute as ferramentas de solda não utilizadas para o estado isento de tensão.
• Mantenha afastados objectos explosivos e inflamáveis.

Guarde a sua ferramenta de soldar de modo seguro. Os aparelhos e ferramentas não utilizados devem ser colocados num local seco, alto ou fechado à chave, fora do alcance das crianças. Comute as ferramentas de soldagem não usadas para o estado isento de tensão e de pressão.

Não utilize o cabo para fins para os quais não está previsto. Nunca transporte o aparelho pelo cabo. Não utilize o cabo para puxar a ficha da tomada. Proteja o cabo contra calor, óleo e arestas vivas.

Esteja atento. Tenha atenção com o que faz. Proceda com cuidado durante o trabalho. Não utilize a ferramenta de soldar se estiver desconcentrado.

Evite posturas anormais do corpo. Disponha o seu local de trabalho de modo ergonómico. Evite erros de postura durante o trabalho, os erros de postura causam danos de postura.

A ferramenta de soldar só pode ser colocada em funcionamento caso se encontre num estado tecnicamente perfeito. Os dispositivos de proteção não podem ser colocados fora de serviço.

As falhas e defeitos têm que ser corrigidos de imediato. Antes da utilização do aparelho/ferramenta é necessário verificar cuidadosamente os dispositivos de proteção quanto ao seu funcionamento perfeito e conforme os regulamentos. Verifique se as peças móveis funcionam de forma perfeita e que não estejam coladas ou se as peças estão danificadas. Todas as peças têm de estar montadas corretamente e satisfazer todas as condições, para garantir uma operação perfeita do aparelho.

Utilize a ferramenta correta. Utilize apenas os acessórios ou os aparelhos adicionais que estejam enumerados na lista de acessórios ou que foram autorizados pelo fabricante. Utilize os acessórios e aparelhos adicionais da WELLER apenas nos aparelhos originais da WELLER. A utilização de outras ferramentas e outros acessórios pode significar um perigo de lesões para si.

Prenda a ferramenta. Utilize dispositivos de fixação para prender a peça.

Utilize um sistema de aspiração de fumos de soldagem. Se existirem dispositivos para a ligação de sistemas de aspiração de fumos de soldagem, certifique-se de que estas são corretamente ligadas e utilizadas.

Utilização Autorizada

Utilize o ferro de soldar exclusivamente de acordo com a finalidade indicada na manual de instruções, para soldar e dessoldar sob as condições aqui referidas.

O ferro de solda apenas deve ser operado com as unidades de alimentação Weller.

Este aparelho pode ser utilizado exclusivamente à temperatura ambiente e em espaços interiores. Proteger contra humidade e insolação directa.

Devido a riscos e perigos potenciais de grandeza diferente, alguns passos de trabalho podem ser executados exclusivamente por profissionais formados.

Passo de trabalho Grupos	de utilizadores
Pré-definição dos parâmetros de soldar	Pessoal epsecializado com formação técnica
Substituição de peças sobressalentes eléctricos	Professional de electrotecnia
Pré-definição dos intervalos de manutenção	Professional de segurança
OperarTroca do filtro	Pessoas leigas
OperarTroca do filtroSubstituição de peças sobressalentes eléctricos	Formandos de cursos técnicos sob instrução e supervisão por parte de um professional especializado

Conservação e manutenção

AVISO

Antes de efectuar qualquer intervenção no aspirador, desligá-lo da rede. Deixar arrefecer o aparelho.

Controle regularmente todos os cabos e mangueiras ligadas. Deixar de utilizar imediatamente as ferramentas eletrónicas defeituosas.

Não devem ser utilizados bocais obstruídos.

As reparações têm de ser efectuadas po pessoal formado pela Weller.

Kasutada ainult WELLERi originaalvaruosi.

AVISO

Risco de queimaduras

- As pontas de soldar só podem ser mudadas quando estiverem frias.

Ferro de soldar: A ferramenta de soldar tem de permanecer desligada durante, pelo menos, 3 minutos no descanso de segurança, até que a ponta de soldar tenha resfriado.

A ferramenta de solda está equipada com um sensor de utilização interno. Através deste sensor é possível ajustar uma função de desligamento automático (stand-by). Para os ajustes, consulte o respectivo manual de instruções da estação.

	Micro
Ferro de soldar WMRP WMRP MS
Gama de temperaturas °C	100 - 450	100 - 450
Gama de temperaturas °F	150 - 950	150 - 950
Consumo de potência 40 W	(55 W)	40 W(55 W)
Tensão de rede 12 V / AC 12 V / AC
Tempo de aquecimento(50°C para 350°C) (120°F para 660°F)	3 s 3 s
Tipo de ponta Série RTM RTM	MS
Unidade de alimentação	WT 2M, WR 3M

Ferro de dessoldagem WMRT /WMRT MS		WTMT
Gama de temperaturas °CGama de temperaturas °F	100 - 450200 - 850	100 - 450200 - 850
Consumo de potência 80 W	(2x40 W) 80 W (2x40 W)
Tensão de rede 12 V / AC 12 V / AC
Tempo de aquecimento(50°C para 350°C) (120°F para 660°F)	5 s 5 s
Tipo de ponta Série RTW /	RTW (MS)	RTWMS /RTWPS
Unidade de alimentação	WT 2M, WR 3M

Reservado o direito a alterações técnicas!

Garantia

Os direitos do comprador de reivindicação por falhas vencem um ano após a entrega. Isto não se aplica aos direitos de recurso do comprador segundo os artigos 478, 479 do código civil alemão.

Numa garantia por nós fornecida apenas assumimos a responsabilidade se a garantia de qualidade ou duração tiver sido fornecida por nós por escrito e com utilização do termo „Garantia“.

A garantia expira em caso de utilização inadequada e se tiverem sido feitas intervenções por pessoal não qualificado.

Informe-se em

www.weller-tools.com.

Símbolos

Atenção!

Aviso! Risco de queimaduras

Leia o manual de instruções!

Design adequado EPA e local de trabalho adequado EPA

Marca CE

Marca de Conformidade Britânica

Eliminação

Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2012/19/EU sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e enca-minhadas a uma instalação de reciclagem dos materiais ecológica.

PT Declaração de conformidade da UE

Declaramos que, os produtos designados cumprem os regulamentos das directivas seguintes:

Responsável pela compilação da documentação técnica.
