Тип продукт	Разпояващ поялник WTMT
Марка	Weller
Модел	WTMT
Температурен диапазон	100 - 450 °C
Консумирана мощност	80 W (2x40 W)
Захранващо напрежение	12 V AC
Време за загряване (50°C до 350°C)	5 s
Серия съвместими накрайници	RTW, RTW (MS), RTWMS, RTWPS
Съвместими захранващи агрегати	WT 2M, WR 3M
Функция за автоматично изключване (stand-by)	Да, регулируема чрез станцията
Съответствие	CE, UKCA
Материал	Пластмаса и метал
Поддръжка	Смяна на накрайник на студено, замяна на филтър
Безопасност	Използвайте само с устройства Weller и оригинални накрайници; не покривайте; задължителна стойка за безопасност
Налични резервни части	Накрайници RTW, филтри
Гаранция	12 месеца
Рециклиране	Не изхвърляйте с битови отпадъци (ДЕЕЕ), рециклиране в център за рециклиране или магазин
Разрешени потребителски групи	Обучени специалисти, електротехници за електрически части

Често задавани въпроси - WTMT Weller

Как да сменим накрайника на поялника WTMT?

Сменяйте накрайника само на студено. Използвайте оригинален накрайник от серията RTW (RTW, RTW MS, RTWMS или RTWPS).

Какво е необходимото захранващо напрежение?

Поялникът WTMT работи при напрежение 12 V AC и трябва да бъде свързан към съвместимо зарядно устройство (WT 2M, WR 3M).

Каква максимална температура може да достигне поялникът?

Регулируемият температурен диапазон е от 100 до 450 °C (от 200 до 850 °F).

Как да активираме функцията за автоматично изключване?

Функцията за автоматично изключване се настройва чрез зарядното устройство. Консултирайте се с ръководството на вашата станция за точните настройки.

Какви са рисковете от изгаряния?

Накрайникът става много горещ (до 450 °C). Никога не докосвайте накрайника по време на работа, винаги използвайте предпазна стойка и носете ръкавици, ако е необходимо.

Мога ли да използвам накрайници от други марки?

Не, използвайте изключително оригинални накрайници Weller от серията RTW. Използването на други накрайници може да повреди уреда и представлява риск от нараняване.

Как да поддържаме филтъра?

Сменяйте филтъра редовно според употребата. Операцията може да бъде извършена от неспециалист след изключване на устройството и охлаждане.

Уредът антистатичен ли е (ESD)?

Да, поялникът WTMT е проектиран за работно място в съответствие с ESD. Дръжката е проводима за разсейване на статични заряди.

Как да изхвърлим уреда в края на живота му?

Не изхвърляйте уреда с битови отпадъци. В съответствие с директивата ДЕЕЕ, го предайте в център за рециклиране или определен събирателен пункт.

Каква е продължителността на гаранцията?

Гаранцията е 12 месеца от датата на доставка. Тя е валидна само при спазване на условията за използване и с оригинални части.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WTMT Weller

BG превод на оригиналната инструкция

RO Traducere a instructiunilor originale

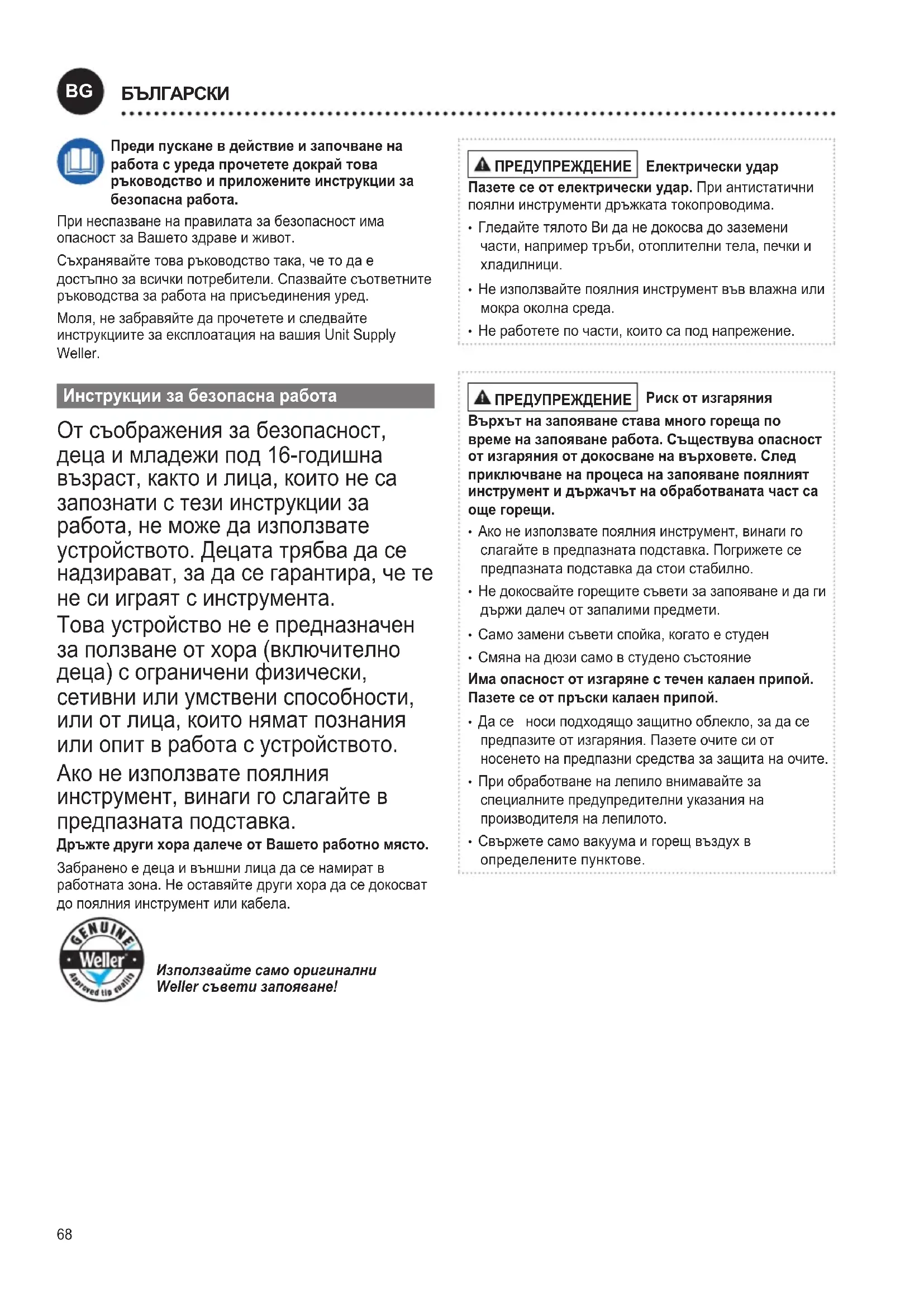

Преди пускане в действие и започване на работа с уреда прочетете докрай това ръководство и приложените инструкции за безопасна работа.

При неспазване на правилата за безопасност има опасност за Вашето здраве и живот.

Съхранявайте това ръководство така, че то да е достъпно за всички потребители. Спазвайте съответните ръководства за работа на присъединения уред.

Моля, не забравяйте да прочетете и следвайте инструкциите за експлоатация на вашия Unit Supply Weller.

Инструкции за безопасна работа

От съображения за безопасност, деца и младежи под 16-годишна възраст, както и лица, които не са запознати с тези инструкции за работа, не може да използвате устройството. Децата трябва да се надзирават, за да се гарантира, че те не си играят с инструмента.

Това устройство не е предназначен за ползване от хора (включително деца) с ограничени физически, сетивни или умствени способности, или от лица, които нямат познания или опит в работа с устройството.

Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка.

Дръжте други хора далече от Вашето работно място.

Забранено е деца и външни лица да се намират в работната зона. Не оставяйте други хора да се докосват до поялния инструмент или кабела.

Използвайте само оригинални Weller съвети запояване!

ПРЕДУПРЕЖДЕНИЕ

Електрически удар

Пазете се от електрически удар. При антистатични поялни инструменти дръжката токопроводима.

• Гледайте тялото Ви да не докосва до заземени части, например тръби, отоплителни тела, печки и хладилници.
• Не използвайте поялния инструмент във влажна или мокра околна среда.
• Не работаете по части, които са под напрежение.

ПРЕДУПРЕЖДЕНИЕ

Риск от изгаряния

Върхът на запояване става много гореща по време на запояване работа. Съществува опасност от изгаряния от докосване на върховете. След приключване на процеса на запояване поялният инструмент и държачът на обработваната част са още горещи.

• Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка. Погрижете се предпазната подставка да стои стабилно.
• Не докосвайте горещите съвети за запояване и да ги държи далеч от запалими предмети.
• Само замени съвети спойка, когато е студен
  • Смяна на дюзи само в студено състояние

Има опасност от изгаряне с течен калаен припой. Пазете се от пръски калаен припой.

- Да се носи подходящо защитно облекло, за да се предпазите от изгаряния. Пазете очите си от носенето на предпазни средства за защита на очите.

- При обработване на лепило внимавайте за специалните предупредителни указания на производителя на лепилото.

- Свържете само вакуума и горещ въздух в определените пунктове.

ПРЕДУПРЕЖДЕНИЕ

Опасност от пожар

При покриване на поялника или на предпазната подставка една има опасност от пожар.

• Поялникът и предпазната подставка винаги трябва да са свободни.
• Не Оставяйте запалителни предмети, течности или газове близо до нагорещения появлен инструмент.
• Не слагайте нагорещените накрайници за спояване и разпояване нито върху работна повърхност или пластмасови повърхности и не ги оставяйте там.
• Избягвайте непреднамерено отваряне. Изключете функцията за запояване от захранването, докато не е в употреба.
• Дръжте взривни и запалими предмети далече от устройството.

Съхранявайте Вашия появлен инструмент на сигурно място. Когато приборите и инструментите не се използват, те трябва да се съхраняват на сухо, високо или заключено място извън да досега на деца. Когато не използвате поялните инструменти, изключете напрежението и налягането.

Не използвайте кабела за цели, за които той не е предвиден. Никога не носете прибора за кабела. Не използвайте кабела за изтегляне на щекера от контакта. Пазете кабела от горещина, масло и остри ръбове.

Бъдете внимателни. Внимавайте, какво правите. Работете разумно. Не работете с поялния инструмент, ако не можете да се концентрирате.

Избягвайте ненормално положение на тялото. Оформете ергономично правилно Вашето работно място, Внимавайте да стоите удобно при работа, неправилно положение на тялото причинява вреди на здравето.

Работете с поялния инструмент само, ако той е в безупречно техническо състояние. Предпазните приспособления не трябва да са деактивирани.

Отстранявайте незабавно всички неизправности и дефекти. Преди всяко използване на прибора / инструмента проверете грижливо дали предпазните приспособления работят правилно и в съответствие с предназначението си. Проверете дали подвижните части работят изправно и не се заклещват или дали има повредени части. Всички части трябва да са монтирани правилно и да са изпълнени всички условия, за да се осигури изправната работа на прибора.

Използвайте правилния инструмент. Използвайте само принадлежности или допълнителни прибори, които са указани в спецификацията на принадлежностите на ръководството за работа или са разрешени от производителя. Използвайте принадлежности или допълнителни прибори на WELLER само заедно с оригинални прибори на WELLER. Използване на други инструменти и други принадлежности може да стане причина да получите нараняване.

Подсигурете инструмента. За закрепване на детайла използвайте затегателни устройства.

Използвайте при спояване устройство за изсмукване на дима. Ако има приспособления за присъединяване на устройства за изсмукване на дима, проверете дали те са присъедини и се използват правилно.

Използване по предназначение

Използвайте поялника само в съответствие с дадената в ръководството за работа цел за спояване и разпояване според дадените тук условия.

The поялник може да се използва само в комбинация с Weller Supply Units.

Използвайте този уред само при стайна температура и във вътрешни помещения. Да се пази от влага и пряка слънчева светлина.

Потребителски групи

Поради различни големите рискове и потенциални опасности някои работни операции могат да бъдат извършвани само от квалифициран и обучен персонал.

Работна операция Потребителски групи

Параметри Default запояване	Обучен специализиран технически персонал
Смяна на електрически резервни части	Електротехник
Интервалите за поддръжка Default	Специалист по безопасност
Работа Смяна на филтъра	Любители
Работа Смяна на филтъра Смяна на електрически резервни части	Ученици в процес на техническо производствено обучение под ръководство и надзор на обучен квалифициран специалист

Обслужване и поддържане

ПРЕДУПРЕЖДЕНИЕ

Пред започване на работи по уреда извадете щекера от контакта. Оставете уреда да изстине.

Проверявайте редовно всички присъединени кабели и маркучи. Погрижете се незабавно да не се работи с повредени електрически инструменти.

Не използвайте запушени дюзи.

Ремонтите трябва да се извършват от обучени от Weller лица.

Използвайте само оригинални резервни части на WELLER.

ПРЕДУПРЕЖДЕНИЕ

Риск от изгаряния

- Само замени съветите запояване, когато те са студени.

поялник: Поялният инструмент трябва да остане в изключено състояние най-малко 3 минути, докато накрайникът на поялника изстине.

изпълнение Температура

Поялният инструмент има един вътрешен потребителски сензор. С него може да се настрои функцията за изключване (Stand-by). Настройките можете да намерите в „Ръководство за работа“ на съответната станция.

Технически данни

	Micro
поялник WMRP WMRP MS
Температурен диапазон °C	100 - 450	100 - 450
Температурен диапазон °F	150 - 950	150 - 950
Консумирана мощност 40 W	(55 W)	40 W(55 W)
Мрежово напрежение 12 V / AC	12 V / AC
Време за подгряване(50 °C до 350 °C) (120 °F до 660 °F)	3 s 3 s
Тип Тір серия RTM RTM MS
Захранващ блок	WT 2M, WR 3M

Поялник за разпояване WMRT /WMRT MS		WTMT
Температурен диапазон °C	100 - 450	100 - 450
Температурен диапазон °F	200 - 850	200 - 850
Консумирана мощност 80 W	(2x40 W) 80 W (2x40 W)
Мрежово напрежение 12 V / AC	12 V / AC
Време за подгряване(50 °C до 350 °C) (120 °F до 660 °F)	5 s 5 s
Тип Тір серия RTW /	RTW (MS)	RTWMS /RTWPS
Захранващ блок	WT 2M, WR 3M

Правото за правене на технически изменения остава запазено!

Гаранция

Претенциите към качеството на купувача имат давност една година след датата на доставка при купувача. Това не важи за регресни претенции на купувача по §§ 478, 479 ГК.

Ние носим отговорност по дадената от нас гаранция само, когато гаранцията за свойствата или за срока на годност е дадена от нас в писмен вид и като при това е използвано понятието „гаранция“.

Гаранцията губи сила при неправилно използване и когато неквалифицирани лица са направили манипулации.

Моля информирайте се на адрес www.weller-tools.com.

Символи

Внимание!

Прочетете ръководство за експлоатация!

Дизайнът и оформлението на работното място отговарята на ESD

СЕ-знаци

Британски знак за съответствие

Отстраняване като отпадък

Не изхвърляйте електрически инструменти в домакинските отпадъци! В съответствие с европейската Директива 2012/19/EU за стари електрически и електронни уреди и нейното внедряване в националното право изхабените електрически инструменти трябва да се събират отделно и да се предават за екологично рециклиране.

BG EC декларация за съответствие

Ние декларираме, че назованите продукти изпълняват изискванията на следните Директиви:

(RO) Declaratia de conformitate UE

Упълномощен за съставяне на техническата документация.
