Producttype	Ontsoldeerbout WTMT
Merk	Weller
Model	WTMT
Temperatuurbereik	100 - 450 °C
Opgenomen vermogen	80 W (2x40 W)
Voedingsspanning	12 V AC
Opwarmtijd (50°C tot 350°C)	5 s
Serien van compatibele soldeerpunten	RTW, RTW (MS), RTWMS, RTWPS
Compatibele voedingseenheden	WT 2M, WR 3M
Automatische uitschakelfunctie (stand-by)	Ja, instelbaar via het station
Conformiteit	CE, UKCA
Materiaal	Kunststof en metaal
Onderhoud	Vervangen van soldeerpunt bij koude toestand, vervangen van filter
Veiligheid	Alleen gebruiken met Weller-eenheden en originele soldeerpunten; niet afdekken; veiligheidshouder verplicht
Reserveonderdelen beschikbaar	RTW-soldeerpunten, filters
Garantie	12 maanden
Recycling	Niet bij het huishoudelijk afval (AEEA), recycling bij het milieupark of de winkel
Toegestane gebruikersgroepen	Opgeleide specialisten, elektriciens voor elektrische delen

Veelgestelde vragen - WTMT Weller

Hoe vervang ik de soldeerpunt van de WTMT-bout?

Vervang de soldeerpunt alleen in koude toestand. Gebruik een originele punt uit de RTW-serie (RTW, RTW MS, RTWMS of RTWPS).

Wat is de vereiste voedingsspanning?

De WTMT-bout werkt op een spanning van 12 V AC en moet worden aangesloten op een compatibele voedingseenheid (WT 2M, WR 3M).

Wat is de maximale temperatuur die de bout kan bereiken?

Het instelbare temperatuurbereik is 100 tot 450 °C (200 tot 850 °F).

Hoe activeer ik de automatische uitschakelfunctie?

De stand-by functie wordt ingesteld via de voedingseenheid. Raadpleeg de handleiding van uw station voor de exacte instellingen.

Wat zijn de risico's op brandwonden?

De soldeerpunt wordt zeer heet (tot 450 °C). Raak de punt nooit aan tijdens gebruik, gebruik altijd de veiligheidshouder en draag indien nodig handschoenen.

Kan ik soldeerpunten van andere merken gebruiken?

Nee, gebruik uitsluitend originele Weller-soldeerpunten uit de RTW-serie. Het gebruik van andere punten kan het apparaat beschadigen en levert letselrisico op.

Hoe onderhoud ik het filter?

Vervang het filter regelmatig naar gelang het gebruik. De handeling kan door een niet-specialist worden uitgevoerd na het uitschakelen en laten afkoelen van het apparaat.

Is het apparaat antistatisch (ESD)?

Ja, de WTMT-bout is ontworpen voor een ESD-conforme werkplek. De handgreep is geleidend om statische ladingen af te voeren.

Hoe moet het apparaat aan het einde van zijn levensduur worden afgevoerd?

Gooi het apparaat niet bij het huishoudelijk afval. Volgens de AEEA-richtlijn moet u het inleveren bij een milieupark of een daarvoor bestemd inzamelpunt.

Wat is de garantietermijn?

De garantie bedraagt 12 maanden vanaf levering. Deze is alleen geldig bij correct gebruik en met originele onderdelen.

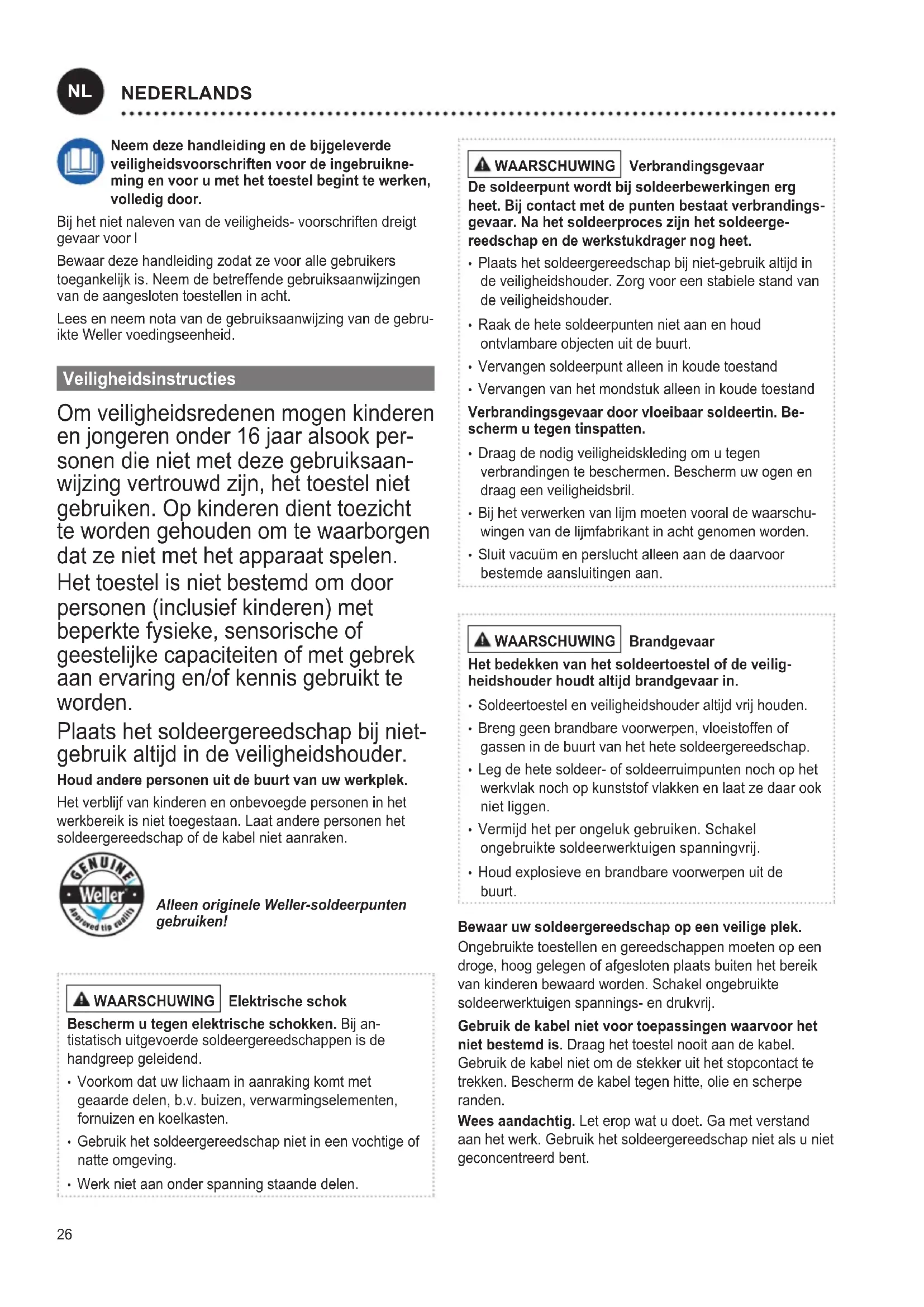

GEBRUIKSAANWIJZING WTMT Weller

NL Vertaling van de oorspronkelijke gebruiksaanwijzing

Neem deze handleiding en de bijgeleverde veiligheidsvoorschriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door.

Bij het niet naleven van de veiligheids- voorschriften dreigt gevaar voor I

Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. Neem de betreffende gebruiksaanwijzingen van de aangesloten toestellen in acht.

Lees en neem nota van de gebruiksaanwijzing van de gebruikte Weller voedingseenheid.

Veiligheidsinstructies

Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet met deze gebruiksaanwijzing vertrouwd zijn, het toestel niet gebruiken. Op kinderen dient toezicht te worden gehouden om te waarborgen dat ze niet met het apparaat spelen. Het toestel is niet bestemd om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt te worden.

Plaats het soldeergereedschap bij niet- gebruik altijd in de veiligheidshouder.

Houd andere personen uit de buurt van uw werkplek.

Het verblijf van kinderen en onbevoegde personen in het werkbereik is niet toegestaan. Laat andere personen het soldeergereedschap of de kabel niet aanraken.

Alleen originele Weller-soldeerpunten gebruiken!

⚠ WAARSCHUWING Elektrische schok

Bescherm u tegen elektrische schokken. Bij antistatisch uitgevoerde soldeergereedschappen is de handgreep geleidend.

• Voorkom dat uw lichaam in aanraking komt met geaarde delen, b.v. buizen, verwarmingselementen, fornuizen en koelkasten.
• Gebruik het soldeergereedschap niet in een vochtige of natte omgeving.
• Werk niet aan onder spanning staande delen.

De soldeerpunt wordt bij soldeerbewerkingen erg heet. Bij contact met de punten bestaat verbrandings- gevaar. Na het soldeerproces zijn het soldeerge- reedschap en de werkstukdrager nog heet.

• Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder. Zorg voor een stabiele stand van de veiligheidshouder.
• Raak de hete soldeerpunten niet aan en houd ontvlambare objecten uit de buurt.
• Vervangen soldeerpunt alleen in koude toestand
• Vervangen van het mondstuk alleen in koude toestand

Verbrandingsgevaar door vloeibaar soldeertin. Bescherm u tegen tinspatten.

• Draag de nodig veiligheidskleding om u tegen verbrandingen te beschermen. Bescherm uw ogen en draag een veiligheidsbril.
• Bij het verwerken van lijm moeten vooral de waarschuwingen van de lijmfabrikant in acht genomen worden.
• Sluit vacuum en perslucht alleen aan de daarvoor bestemde aansluitingen aan.

Het bedekken van het soldeertoestel of de veiligheidshouder houdt altijd brandgevaar in.

• Soldeertoestel en veiligheidshouder altijd vrij houden.
• Breng geen brandbare voorwerpen, vloeistoffen of gassen in de buurt van het hete soldeergereedschap.
• Leg de hete soldeer- of soldeerruimpunten noch op het werkvlak noch op kunststof vlakken en laat ze daar ook niet liggen.
• Vermijd het per ongeluk gebruiken. Schakel ongebruikte soldeerwerktuigen spanningvrij.
• Houd explosieve en brandbare voorwerpen uit de buurt.

Bewaar uw soldeergereedschap op een veilige plek.

Ongebruikte toestellen en gereedschappen moeten op een droge, hoog gelegen of afgesloten plaats buiten het bereik van kinderen bewaard worden. Schakel ongebruikte soldeerwerktuigen spannings- en drukvrij.

Gebruik de kabel niet voor toepassingen waarvoor het niet bestemd is. Draag het toestel nooit aan de kabel.

Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.

Wees aandachtig. Let erop wat u doet. Ga met verstand aan het werk. Gebruik het soldeergereedschap niet als u niet geconcentreerd bent.

Vermijd abnormale lichamshouding. Zorg voor een ergonomische werkplek. Vermijd houdingsfouten bij het werken, houdingsfouten veroorzaken houdingsschade.

Het soldeergereedschap mag enkel in een technisch perfecte staat in gebruik genomen worden. Veiligheidsinrichtingen mogen niet buiten bedrijf gesteld worden.

Storingen en defecten moeten onmiddellijk verholpen worden. Voor elk gebruik van het toestel/werktuig moeten veiligheidsinrichtingen zorgvuldig op hun perfecte en reglementaire werking onderzocht worden. Controleer of de bewegende delen perfect functioneren en niet klemmen en of delen beschadigd zijn. Alle delen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om het perfecte gebruik van het toestel te garanderen.

Gebruik het juiste werktuig. Gebruik alleen toebehoren of hulptoestellen die in de toebehorenlijst vermeld of door de fabrikant vrijgegeven zijn. Gebruik WELLER toebehoren of hulptoestellen alleen aan originele WELLER-toestellen. Het gebruik van andere werktuigen en ander toebehoren kan verwondingsgevaar voor u betekenen.

Beveilig het werktuig. Gebruik spaninrichtingen om het werkstuk vast te houden.

Gebruik een soldeerrookafzuiging. Als inrichtingen voor het aansluiten van soldeerrookafzuigingen voorhanden zijn, controleer dan of deze aangesloten en juist gebruikt worden.

Voorgeschreven Gebruik Van Het Systeem

Gebruik de soldeerbout uitsluitend conform de in de gebruiksaanwijzing beschreven bestemming voor het solderen en soldeerruimen onder de hier opgegeven omstandigheden.

De soldeerbout mag alleen met de Weller voedingseenhe- den gebruikt worden.

Dit toestal mag alleen bij kamertemperatuur en in binnen- ruimtes gebruikt worden. Tegen vocht en direct zonlicht beschermen.

Gebruikersgroepen

Wegens verschillend hoge risico's en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden.

Handeling Gebruikersgroepen
Opgave van de soldeerpa-rameters	Vakpersoneel met technische opleiding
Vervangen van elektrische reserveonderdelen	Elektrotechnicus
Opgave van onderhouds-intervallen	Veiligheidskracht
BedienenWissel van de filter	Leek
BedienenWissel van de filter	Technische leerling onder leiding en toezicht van een opgeleide vakman
Vervangen van elektrische reserveonderdelen

Onderhouden

⚠ WAARSCHUWING

Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Toestel laten afkoelen.

Controleer regelmatig alle aangesloten kabels en slangen. Beschadigde elektrische gereedschappen onmiddellijk buiten bedrijf stellen.

Verstopte mondstukken mogen niet gebruikt worden.

Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.

Gebruik alléén origineel toebehoren en originele onderdelen.

⚠ WAARSCHUWING

Verbrandingsgevaar

- Soldeerpunten mogen alleen vervangen worden als ze koud zijn.

Soldeerbout: Het soldeerwerktuig moet in uitgeschakelde toestand minstens 3 minuten in de veiligheidshouder blijven tot de soldeerpunt afgekoeld is.

Temperatuurgedrag

Het soldeergereedschap beschikt over een interne gebruikssensor. Hiermee kan een automatische uitschakelfunctie ingesteld worden (stand-by). De instellingen zijn in de betreffende stationgebruiksaanwijzingen terug te vinden.

Technische Gegevens

	Micro
Soldeerbout WMRP WMRP MS
Temperatuurbereik °C	100 - 450	100 - 450
Temperatuurbereik °F	150 - 950	150 - 950
Opgenomen vermogen 40 W	(55 W)	40 W(55 W)
Netspanning 12 V / AC 12 V / AC
Opwarmingstijd(50°C naar 350°C) (120°F naar 660°F)	3 s 3 s
Punttype serie RTM RTM MS
Voedingseenheid	WT 2M, WR 3M

Soldeerruimbout WMRT /	WMRT MS	WTMT
Temperatuurbereik °C	100 - 450	100 - 450
Temperatuurbereik °F	200 - 850	200 - 850
Opgenomen vermogen 80 W	(2x40 W) 80 W (2x40 W)
Netspanning 12 V / AC 12 V / AC
Opwarmingstijd(50°C naar 350°C) (120°F naar 660°F)	5 s 5 s
Punttype serie RTW /	RTW (MS)	RTWMS /RTWPS
Voedingseenheid	WT 2M, WR 3M

Technische wijzigingen voorbehouden!

Garantie

Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB.

Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd.

De garantie vervalt bij ondeskundig gebruik en als door ongekwalificeerde personen ingrepen uitgevoerd werden.

Gelieve u te informeren op

www.weller-tools.com.

Symbolen

	Attentie!
	Waarschuwing! Verbrandingsgevaar
	Bedieningshandleiding lezen!
	ESD-conform design en ESD-conforme werk-plek
	CE-teken
	Brits symbool van overeenstemming
	AfvoerGeef elektrisch gereedschap niet met het huis-vuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

(NL) EU-conformiteitsverklaring

We verklaren dat de beschreven producten de bepalingen van volgende richtlijnen vervullen:

Gevolmachtigd om de technische documenten samen te stellen.
