WTMT - Hitsauskone Weller - Ilmainen käyttöohje ja opas

Tuotetyyppi	Juottamisen poistorauta WTMT
Merkki	Weller
Malli	WTMT
Lämpötila-alue	100 - 450 °C
Ottoteho	80 W (2x40 W)
Syöttöjännite	12 V AC
Lämpötilan nousuaika (50 °C - 350 °C)	5 s
Yhteensopivat kärkisarjat	RTW, RTW (MS), RTWMS, RTWPS
Yhteensopivat teholähteet	WT 2M, WR 3M
Automaattinen sammutus (valmiustila)	Kyllä, säädettävissä aseman kautta
Vaatimustenmukaisuus	CE, UKCA
Materiaali	Muovi ja metalli
Huolto	Kärjen vaihto kylmänä, suodattimen vaihto
Turvallisuus	Käytä vain Weller-yksiköiden ja alkuperäisten kärkien kanssa; älä peitä; turvatuki pakollinen
Varaosat saatavilla	RTW-kärjet, suodattimet
Takuu	12 kuukautta
Kierrätys	Ei saa hävittää kotitalousjätteenä (SER), kierrätys kierrätyskeskuksessa tai kaupassa
Sallitut käyttäjäryhmät	Koulutetut asiantuntijat, sähköasentajat sähköosille

Usein kysytyt kysymykset - WTMT Weller

Kuinka vaihtaa WTMT-raudan kärki?

Vaihda kärki vain kylmänä. Käytä alkuperäistä kärkeä RTW-sarjasta (RTW, RTW MS, RTWMS tai RTWPS).

Mikä on vaadittu syöttöjännite?

WTMT-rauta toimii 12 V AC jännitteellä ja se on liitettävä yhteensopivaan teholähteeseen (WT 2M, WR 3M).

Mikä on raudan maksimilämpötila?

Säädettävä lämpötila-alue on 100 - 450 °C (200 - 850 °F).

Kuinka automaattinen sammutustoiminto aktivoidaan?

Valmiustila säädetään teholähteen kautta. Katso tarkat asetukset asemasi ohjeista.

Mitkä ovat palovammojen riskit?

Kärki kuumenee erittäin kuumaksi (jopa 450 °C). Älä koskaan kosketa kärkeä käytön aikana, käytä aina turvatukea ja käytä tarvittaessa käsineitä.

Voinko käyttää muiden merkkien kärkiä?

Ei, käytä yksinomaan alkuperäisiä Weller-kärkiä RTW-sarjasta. Muiden kärkien käyttö voi vahingoittaa laitetta ja aiheuttaa loukkaantumisvaaran.

Kuinka suodatinta huolletaan?

Vaihda suodatin säännöllisesti käytön mukaan. Toimenpiteen voi suorittaa ei-asiantuntija irrotettuaan laitteen pistorasiasta ja annettuaan sen jäähtyä.

Onko laite antistaattinen (ESD)?

Kyllä, WTMT-rauta on suunniteltu ESD-yhteensopivalle työpisteelle. Kahva on johtava staattisten varausten purkamiseksi.

Kuinka laite hävitetään käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteenä. Noudata SER-direktiiviä: vie se kierrätyskeskukseen tai keräyspisteeseen.

Mikä on takuun kesto?

Takuu on 12 kuukautta toimituksesta. Se on voimassa vain asianmukaisessa käytössä ja alkuperäisillä osilla.

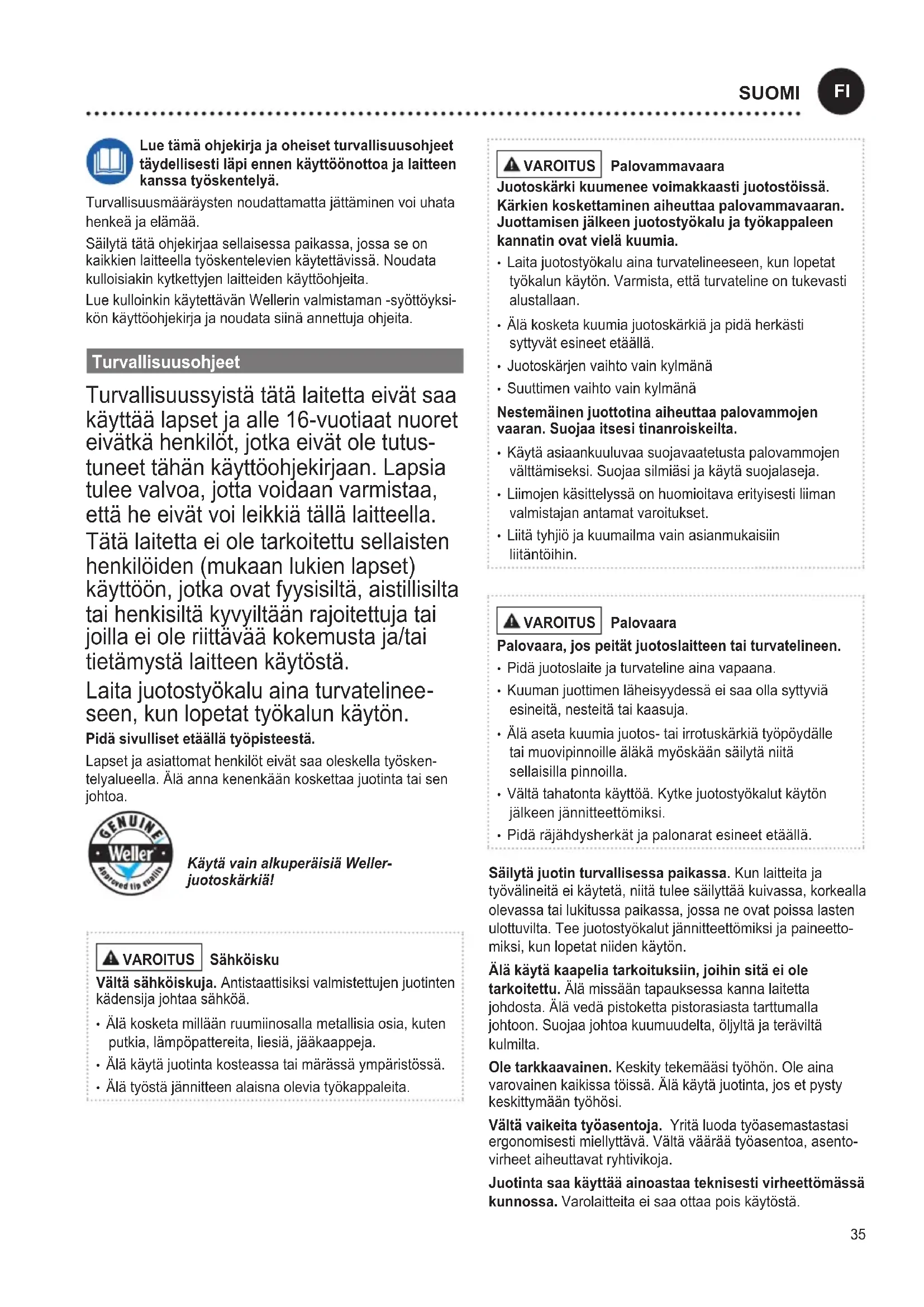

KÄYTTÖOHJE WTMT Weller

FI Alkuperäisten ohjeiden käännös

Lue tämä ohjekirja ja oheiset turvallisuusohjeet täydellisesti läpi ennen käyttöönottoa ja laitteen kanssa työskentelyä.

Turvallisuusmääräysten noudattamatta jättäminen voi uhata henkeä ja elämää.

Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä. Noudata kulloisiakin kytkettyjen laitteiden käyttöohjeita.

Lue kulloinkin käytettävän Wellerin valmistaman -syöttöyksi- kön käyttöohjekirja ja noudata siinä annettuja ohjeita.

Turvallisuusohjeet

Turvallisuussyistä tätä laitetta eivät saa käyttää lapset ja alle 16-vuotiaat nuoret eivätkä henkilöt, jotka eivät ole tutus-tuneet tähän käyttöohjekirjaan. Lapsia tulee valvoa, jotta voidaan varmistaa, että he eivät voi leikkiä tällä laitteella. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, jotka ovat fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitettuja tai joilla ei ole riittävää kokemusta ja/tai tietämystä laitteen käytöstä.

Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön.

Pidä sivulliset etäällä työpisteestä.

Lapset ja asiattomat henkilöt eivät saa oleskella työskentelyalueella. Älä anna kenenkään koskettaa juotinta tai sen johtoa.

Käytä vain alkuperäisiä Weller-juotoskärkiä!

VAROITUS

Sähköisku

Vältä sähköiskuja. Antistaattisiksi valmistettujen juotinten kädensija johtaa sähköä.

• Älä kosketa millään ruumiinosalla metallisia osia, kuten putkia, lämpöpattereita, liesiä, jääkaappeja.
• Älä käytä juotinta kosteassa tai märässä ympäristössä.
• Älä työstä jännitteen alaisna olevia työkappaleita.

VAROITUS

Palovammavaara

Juotoskärki kuumenee voimakkaasti juotostöissä. Kärkien koskettaminen aiheuttaa palovammavaaran. Juottamisen jälkeen juotostyökalu ja työkappaleen kannatin ovat vielä kuumia.

• Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön. Varmista, että turvateline on tukevasti alustallaan.
• Älä kosketa kuumia juotoskärkiä ja pidä herkästi syttyvät esineet etäällä.
• Juotoskärjen vaihto vain kylmänä
• Suuttimen vaihto vain kylmänä

Nestemäinen juottotina aiheuttaa palovammojen vaaran. Suojaa itsesi tinanroiskeilta.

• Käytä asiaankuuluvaa suojavaatetusta palovammojen välttämiseksi. Suojaa silmiäsi ja käytä suojalaseja.
• Liimojen käsittelyssä on huomioitava erityisesti liiman valmistajan antamat varoitukset.
• Liitä tyhjiö ja kuumailma vain asianmukaisiin liitäntöihin.

VAROITUS

Palovaara

Palovaara, jos peität juotoslaitteen tai turvatelineen.

• Pidä juotoslaite ja turvateline aina vapaana.
• Kuuman juottimen läheisyydessä ei saa olla syttyviä esineitä, nesteitä tai kaasuja.
• Älä aseta kuumia juotos- tai irrotuskärkiä työpöydälle tai muovipinnoille äläkä myöskään säilytä niitä sellaisilla pinnoilla.
• Vältä tahatonta käyttöä. Kytke juotostyökalut käytön jälkeen jännitteettömiksi.
• Pidä räjähdysherkät ja palonarat esineet etäällä.

Säilytä juotin turvallisessa paikassa. Kun laitteita ja työvälineitä ei käytetä, niitä tulee säilyttää kuivassa, korkealla olevassa tai lukitussa paikassa, jossa ne ovat poissa lasten ulottuvilta. Tee juotostyökalut jännitteettömiksi ja paineettomiksi, kun lopetat niiden käytön.

Älä käytä kaapelia tarkoituksiin, joihin sitä ei ole tarkoitettu. Älä missään tapauksessa kanna laitetta johdosta. Älä vedä pistoketta pistorasiasta tarttumalla johtoon. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä kulmilta.

Ole tarkkaavainen. Keskity tekemääsi työhön. Ole aina varovainen kaikissa töissä. Älä käytä juotinta, jos et pysty keskittymään työhösi.

Vältä vaikeita työasentoja. Yritä luoda työasemastastasi ergonomisesti miellyttävä. Vältä väärää työasentoa, asentovirheet aiheuttavat ryhtivikoja.

Juotinta saa käyttää ainoastaa teknisesti virheettömässä kunnossa. Varolaitteita ei saa ottaa pois käytöstä.

Häiriöt ja viat täytyy korjata välittömästi. Ennen laitteen/työkalun jokaista käyttökertaa täytyy tarkistaa huolellisesti, että varolaitteet toimivat moitteettomasti ja määräysten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jumitu. Varmista, että kaikki osat ovat ehjiä. Laitteen moitteettoman toiminnan takaamiseksi kaikkien osien täytyy olla oikein asennettuina paikoillaan ja täyttää kaikki asiaankuuluvat vaatimukset.

Käytä oikeaa työkalua. Käytä vai sellaisia tarvikkeita tai lisälaitteita, jotka on ilmoitettu tarvikelistassa tai joiden käyttöön valmistaja on antanut luvan. Käytä WELLER-tarvikkeita tai lisälaitteista vain alkuperäisissä WELLER-laitteissa. Muiden valmistamien työkalujen ja tarvikkeiden käyttö voi aiheuttaa loukkaantumisvaaran.

Varmista työkalun turvallisuus. Käytä kiinnityslaitteita työkappaleen paikallaan pitämiseen.

Käytä juotossavun poistoimuria. Kun käytettävissä on juotossavun imurin liitäntään tarvittavat varusteet, varmista, että ne on kytketty paikoilleen ja että niitä käytetään oikein.

Tarkoituksenmukainen Käyttö

Käytä juotoskolvia yksinomaan käyttöohjekirjassa neuvotulla tavalla juottamiseen ja juotosten irrottamiseen tässä ilmoite-tuilla edellytyksillä.

Juotoskolvia saa käyttää vain Weller -syöttöyksiköiden kanssa.

Tätä laitetta saa käyttää vain huonelämpötilassa ja sisätiloissa. Suojaa kosteudelta ja suoralta auringonpaisteelta.

Käyttäjäryhmät

Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.

Työvaihe Käyttäjäryhmät
Juotosparametrien esia-setus	Teknisen koulutuksen omaa-va ammattihenkilöstö
Sähköisten varaosien vaihto	Sähköasentajat
Huoltovälien esiasetus Turvallisuusammattilaiset
Laitteen käyttöSuodattimen vaihto	Työntekijät
Laitteen käyttöSuodattimen vaihtoSähköisten varaosien vaihto	Teknisen alan oppisopimus-koulutettavat koulutetunammattilaisen valvonnassa

Aseman hoito ja huolto

VAROITUS

Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta. Anna laitteen jäähtyä.

Tarkista kaikki kytketyt johdot ja letkut säännöllisin väliajoin. Poista vialliset sähkötyökalut välittömästi käytöstä.

Tukkeutuneita suuttimia ei saa käyttää.

Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.

Käyttäkää ainoastaan alkuperäisiä varaosia.

VAROITUS

Palovammavaara

- Juotoskärjet saa vaihtaa vain silloin, kun ne ovat kylmiä.

Juotoskolvi: Sammutettu juotostyökalu pitää asettaa vähintään 3 minuutin ajaksi turvatelineeseen, kunnes juotoskärki on jäähtynyt.

Lämpötilan käyttäytyminen

Juotostyökalussa on sisäinen käyttöanturi. Sen välityksellä voidaan säätää automaattinen poiskytkentätoiminto (Standby). Asetukset ovat kulloisenkin aseman käyttöoppaassa.

Tekniset Arvot

	Micro
Juotoskolvi WMRP WMRP MS
Lämpötila-alue °C	100 - 450	100 - 450
Lämpötila-alue °F	150 - 950	150 - 950
Tehonotto 40 W	(55 W)	40 W(55 W)
Verkkojännite 12 V / AC 12 V / AC
Kuumenemisaika(50°C:sta 350°C:een) (120°F:sta 660°F:een)	3 s 3 s
Kärkityypin mallisto RTM RTM	MS
Syöttöyksikkö	WT 2M, WR 3M

Juotoksen irrotuskolvi WMRT /WMRT MS		WTMT
Lämpötila-alue °CLämpötila-alue °F	100 - 450200 - 850	100 - 450200 - 850
Tehonotto 80 W	(2x40 W) 80 W (2x40 W)
Verkkojännite 12 V / AC 12 V / AC
Kuumenemisaika(50°C:sta 350°C:een) (120°F:sta 660°F:een)	5 s 5 s
Kärkityypin mallisto RTW /RTW (MS)		RTWMS /RTWPS
Syöttöyksikkö	WT 2M, WR 3M

Oikeus teknisiin muutoksiin pidätetään!

Takuu

Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.

Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.

Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.

Lisätietoja saat osoitteesta

www.weller-tools.com.

Symbolit

Huomio!

Varoitus! Palovammavaara

Lue käyttöopas!

ESD-turvallinen muotoilu ja ESD-turvallinen työpiste

CE-merkki

Britannian säännönmukaisuusmerkki

Hävittäminen

Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniik-kalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöstävälliseen kierrätykseen.

FI EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että kuvatut tuotteet täyttävät seuraavien direktiivien määräykset:

Teknisten asiakirjojen laadintaan valtuutettu.
