| 製品タイプ | はんだ吸取鉄 WTMT |
| ブランド | Weller |
| モデル | WTMT |
| 温度範囲 | 100 - 450 °C |
| 消費電力 | 80 W (2x40 W) |
| 供給電圧 | 12 V AC |
| 温度上昇時間 (50°C から 350°C) | 5 秒 |
| 対応チップシリーズ | RTW, RTW (MS), RTWMS, RTWPS |
| 対応電源ユニット | WT 2M, WR 3M |
| 自動停止機能（スタンバイ） | はい、ステーションから設定可能 |
| 認証 | CE, UKCA |
| 材質 | プラスチックと金属 |
| メンテナンス | 冷間時のチップ交換、フィルター交換 |
| 安全 | Weller製ユニットおよび純正チップとのみ使用。カバーしないでください。安全スタンド必須。 |
| 交換部品 | RTWチップ、フィルター |
| 保証 | 12ヶ月 |
| リサイクル | 一般ゴミとして廃棄しないでください（WEEE）。リサイクルは廃棄物処理施設または店舗で。 |
| 許可された使用者 | 訓練を受けた専門家、電気部品については電気技術者 |
よくある質問 - WTMT Weller
ユーザーの質問 WTMT Weller
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 溶接機 無料でPDF形式で！マニュアルを見つける WTMT - Weller 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 WTMT ブランド Weller.
使用説明書 WTMT Weller

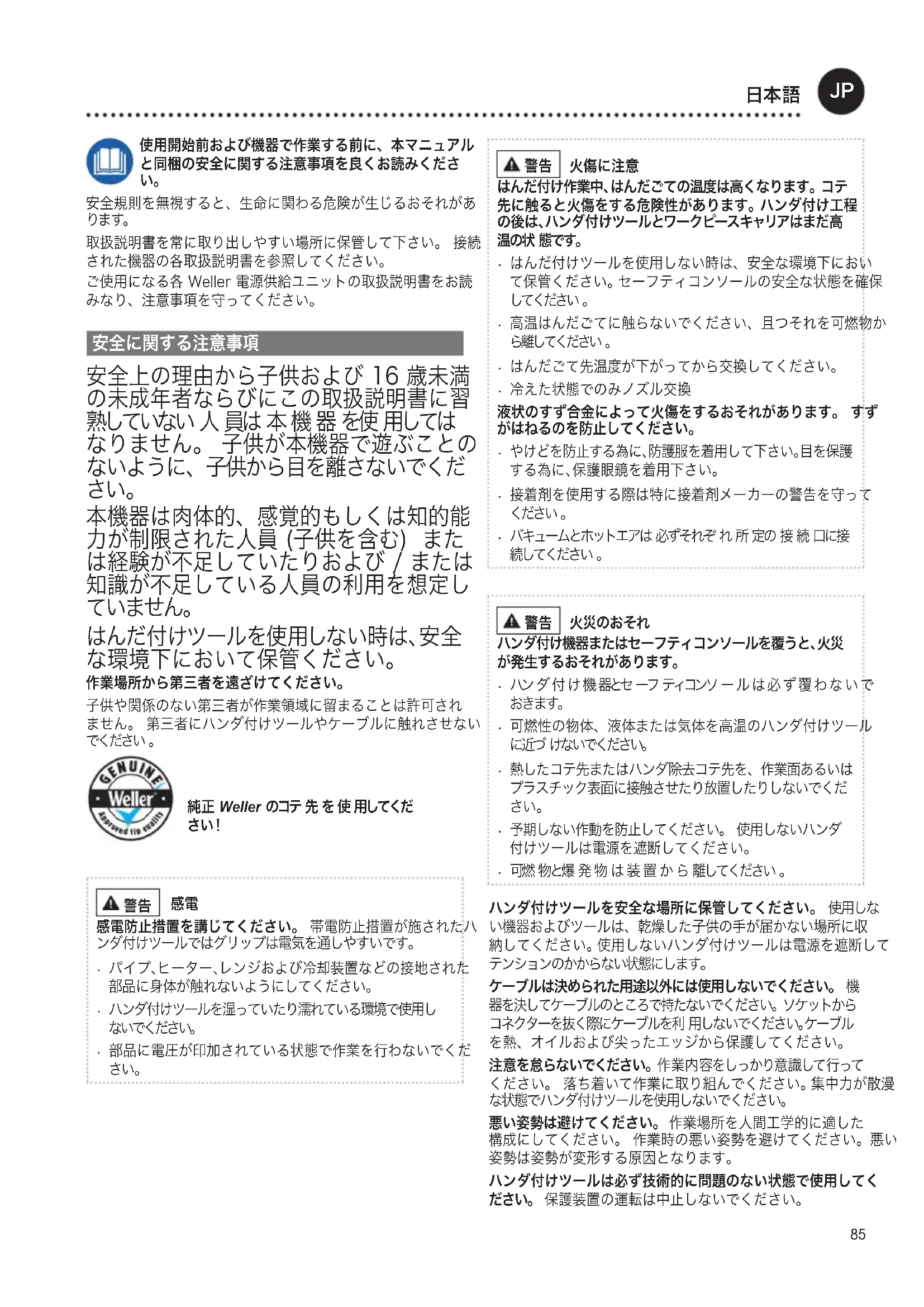

使用開始前および機器で作業する前に、本マニュアルと同梱の安全に関する注意事項を良くお読みください。
安全規則を無視すると、生命に関わる危険が生じるおそれがあります。
取扱説明書を常に取り出しやすい場所に保管して下さい。接続された機器の各取扱説明書を参照してください。
ご使用になる各 Weller 電源供給ユニットの取扱説明書をお読みなり、注意事項を守ってください。
安全に関する注意事項
安全上の理由から子供および16歳未満の未成年者ならびにこの取扱説明書に習熟していない人員は本機器を使用してはなりません。子供が本機器で遊ぶことのないように、子供から目を離さないでください。
本機器は肉体的、感覚的もしくは知的能力が制限された人員（子供を含む）または経験が不足していたりおよび／または知識が不足している人員の利用を想定していません。
はんだ付けツールを使用しない時は、安全な環境下において保管ください。
作業場所から第三者を遠ざけてください。
子供や関係のない第三者が作業領域に留まることは許可されません。第三者にハンダ付けツールやケーブルに触れさせないでください。
純正 Weller のコテ先を使用してください!
警告
感電
感電防止措置を講じてください。帯電防止措置が施されたハンダ付けツールではグリップは電気を通しやすいです。
・パイプ、ヒーター、レンジおよび冷却装置などの接地された部品に身体が触れないようにしてください。
ハンダ付けツールを湿っていたり濡れている環境で使用しないでください。
部品に電圧が印加されている状態で作業を行わないでください。
警告 | 火傷に注意
はんだ付け作業中、はんだごての温度は高くなります。コテ先に触ると火傷をする危険性があります。ハンダ付け工程の後は、ハンダ付けツールとワークピースキャリアはまだ高温の状態です。
はんだ付けツールを使用しない時は、安全な環境下において保管ください。セーフティコンソールの安全な状態を確保してください。
高温はんだごてに触らないでください、且つそれを可燃物から離してください。
. はんだごて先温度が下がってから交換してください。
. 冷えた状態でのみノズル交換
液状のすず合金によって火傷をするおそれがあります。すずがはねるのを防止してください。
・やけどを防止する為に、防護服を着用して下さい。目を保護する為に、保護眼鏡を着用下さい。
- 接着剤を使用する際は特に接着剤メーカーの警告を守ってください。
・バキュームとホットエアは必ずそれぞれ所定の接続口に接続してください。
警告 | 火災のおそれ
ハンダ付け機器またはセーフティコンソールを覆うと、火災が発生するおそれがあります。
・ハンダ付け機器とセーフティコンソールは必ず覆わないで
おきます。
- 可燃性の物体、液体または気体を高温のハンダ付けツールに近づけないでください。
- 熱したコテ先またはハンダ除去コテ先を、作業面あるいはプラスチック表面に接触させたり放置したりしないでください。
・予期しない作動を防止してください。使用しないハンダ付けツールは電源を遮断してください。
- 可燃物と爆発物は装置から離してください。
ハンダ付けツールを安全な場所に保管してください。使用しない機器およびツールは、乾燥した子供の手が届かない場所に収納してください。使用しないハンダ付けツールは電源を遮断してテンションのかからない状態にします。
ケーブルは決められた用途以外には使用しないでください。機器を決してケーブルのところで持たないでください。ソケットからコネクターを抜く際にケーブルを利用しないでください。ケーブルを熱、オイルおよび尖ったエッジから保護してください。
注意を怠らないでください。作業内容をしっかり意識して行ってください。落ち着いて作業に取り組んでください。集中力が散漫な状態でハンダ付けツールを使用しないでください。
悪い姿勢は避けてください。作業場所を人間工学的に適した構成にしてください。作業時の悪い姿勢を避けてください。悪い姿勢は姿勢が変形する原因となります。
ハンダ付けツールは必ず技術的に問題のない状態で使用してください。保護装置の運転は中止しないでください。
不具合または異常が発生した場合はすぐに取り除いてくださ
い。機器 / ツールを使用する前に、そのつど機能が正常で規定通りであることを入念に検査する必要があります。可動部品が正常に作動し、固着していないかどうか、または部品が損傷していないかどうかを点検してください。すべての部品が正しく取り付けられた状態で、機器の正常な作動を保証するためのすべての条件が満たされていなければなりません。
正しいツールを使用してください。必ずアクセサリーリストに記載されているか、もしくはメーカーが推奨するアクセサリーまたは補助機器を使用してください。WELLER アクセサリーもしくは補助機器は純正 WELLER 機器にのみ使用してください。他のツールもしくはアクセサリーを使用すると、怪我をするおそれがあります。
ツールを固定してください。ワークピースを固定するにはテンショナーを使用してください。
ハンダ付け用の排煙装置を使用してください。ハンダ付け排煙装置を使用する場合は、接続した装置が正しく使用できることを確認してください。
指定の使用条件
ハンダゴテはここに挙げられている条件に基づいて、取扱説明書に記載されているハンダ付けおよびハンダをはがす用途にのみ使用してください。
ハンダゴテは必ず Weller の電源供給ユニットで作動させてください。
本機は必ず室温のもと、屋内で使用してください。湿気と直射日光を避けてください。
ユーザーグループ
危険と潜在的危険の程度が異なるため、いくつかの作業ステップはトレーニングを受けた専門員によって実施されなければなりません。
| 作業手順 | ユーザーグループ |
| ハンダ付けパラメータの設定 | 技術的なトレーニングを受けた者 |
| 電気部品の交換 | 電気技術者 |
| デフォルトのメンテナンス間隔 | 安全管理専門員 |
| 操作フィルター交換 | 特になし |
| 操作フィルター交換電気部品の交換 | テクニカルトレーニングを受けた指導員の監督下にある技術者 |
お手 入れおよびメンテナンス
警告
装置に対して如何なる操作を行う前に、コンセントから電源プラグを抜いてください。ユニットを冷却させていください。
接続されているすべてのケーブルとホースを定期的に点検してください。不具合のある電動工具は使用しないでください。 詰まっているノズルは使用してはなりません。
修理はWeller製品のトレーニングを受けた専門員によって行わなければなりません。
オリジナル交換部品だけを使用してください。
警告
火傷に注意
・はんだごて先温度が下がってから交換してください。
ハンダゴテ: ハンダ付けツールは、コテ先が冷めるまでスイッチオフの状態で3分以上セーフティコンソールに置いたままにしておく必要があります。
温度特性
ハンダ付けツールは内部に使用状況を検知するセンサーを備えています。このセンサーを介して、自動スイッチオフ機能が設定することができます (待機状態)。この設定については、各ステーション取扱説明書に説明されています。
テクニカルデータ
| Micro | ||
| ハンダゴテ | WMRP | WMRPMS |
| 温度範囲 °C | 100 - 450 | 100 - 450 |
| 温度範囲 °F | 150 - 950 | 150 - 950 |
| 出力 | 40 W(55 W) | 40 W(55 W) |
| 電圧 | 12 V / AC | 12 V / AC |
| 加熱時間(50°C ~ 350°C) (120°F ~ 660°F) | 3 s | 3 s |
| コテ先の種類、モデルシリーズ | RTM | RTM MS |
| 電源供給ユニット | WT 2M, WR 3M | |
| ハンダ除去コテ | WMRT / WMRT MS | WTMT |
| 温度範囲 °C | 100 - 450 | 100 - 450 |
| 温度範囲 °F | 200 - 850 | 200 - 850 |
| 出力 | 80 W (2x40 W) | 80 W (2x40 W) |
| 電圧 | 12 V / AC | 12 V / AC |
| 加熱時間(50°C~350°C) (120°F~660°F) | 5 s 5 s | |
| コテ先の種類、モデルシリーズ | RTW / RTW (MS) | RTWMS / RTWPS |
| 電源供給ユニット | WT 2M, WR 3M | |
記載の技術、仕様情報は予告なく変更になることがございます。
保証規定証
装置が引き渡されてから一年以上となる場合、購入者はツールの物理的欠陥で損害賠償を請求してはならない。この規定は購入者の§§ 478, 479 BGB (ドイツ連邦法律広報)による損害賠償請求に適用しません。
使用される前に、用語「保証」を使用して書面で品質又は耐久性保証を提供することを除き、我々は我々が提供した保証によって引き起こされる損害賠償に対しての一切の責任を負いません。不適切な使用又は許認かない者の装置改造によって引き起こされる装置の破損については、一切の保証は全て無効になります。
更に多くの情報が必要な場合は弊社ホームページをご覧ください
www.weller-tools.com.
シンボルマーク
注意！
警告！火傷に注意
取扱説明書をお読みください!
ESD に配慮した設計および ESD に配慮した作業場所
CE 適合マーク
英国の適合マーク
廃棄
電気工具は一般の家庭ゴミとして廃棄しないでください！使用済みの電気機器は、電気および電子機器に関する欧州指令2012/19/EUおよびそれを国内法化した規定に従って分別して収集し、環境に配慮した再利用施設に供出する必要があります。
我々はここに以下のとおり宣言する：本明細書に記載された製品は、次のガイドラインに準拠している：
符合标准说明原件
我方特此声明：所述产品符合以下规范：
2014/35/EU, 2014/30/EU, 2006/42/EG
Besigheim, 2023-02-07
Philippe Buidin
Managing director
