| Tip produs | Fier de deslipire WTMT |
| Marcă | Weller |
| Model | WTMT |
| Interval de temperatură | 100 - 450 °C |
| Putere absorbită | 80 W (2x40 W) |
| Tensiune de alimentare | 12 V AC |
| Timp de creștere a temperaturii (50°C la 350°C) | 5 s |
| Seria de vârfuri compatibile | RTW, RTW (MS), RTWMS, RTWPS |
| Unități de alimentare compatibile | WT 2M, WR 3M |
| Funcție de oprire automată (stand-by) | Da, reglabilă prin stație |
| Conformitate | CE, UKCA |
| Material | Plastic și metal |
| Întreținere | Schimbarea vârfului la rece, înlocuirea filtrului |
| Siguranță | Utilizați numai cu unități Weller și vârfuri originale; nu acoperiți; suport de siguranță obligatoriu |
| Piese de schimb disponibile | Vârfuri RTW, filtre |
| Garanție | 12 luni |
| Reciclare | Nu aruncați la gunoiul menajer (DEEE), reciclare la centrul de colectare sau magazin |
| Grupuri de utilizatori autorizați | Specialiști instruiți, electricieni pentru piese electrice |
Întrebări frecvente - WTMT Weller
Întrebările utilizatorilor despre WTMT Weller
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de sudură în format PDF gratuit! Găsiți manualul dvs. WTMT - Weller și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. WTMT mărcii Weller.

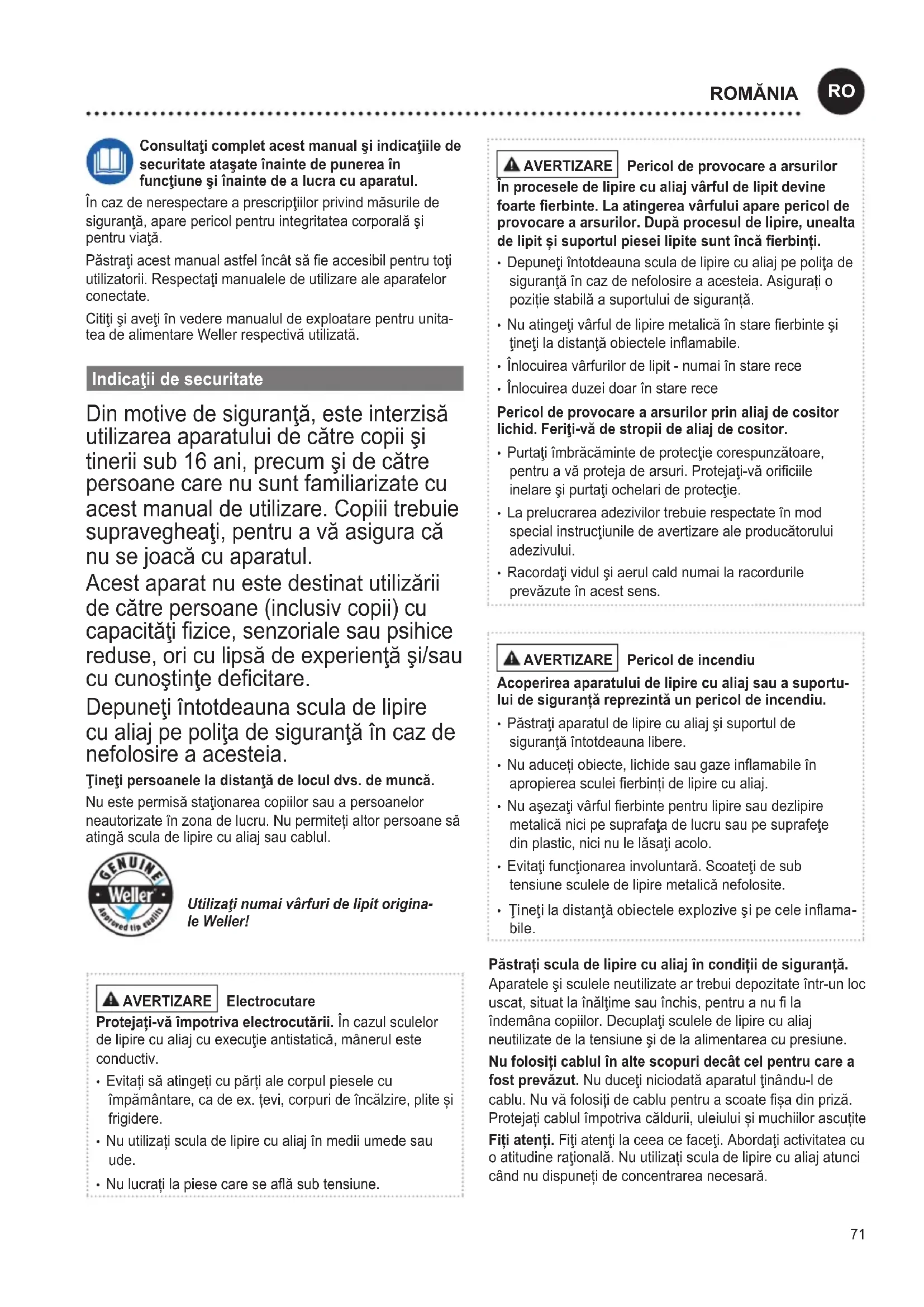

MANUAL DE UTILIZARE WTMT Weller
Consultați complet acest manual și indicațiile de securitate atașate înainte de punerea în funcțiune și înainte de a lucra cu aparatul.
În caz de nerespectare a prescripțiilor privind măsurile de siguranță, apare pericol pentru integritatea corporală și pentru viață.
Păstrați acest manual astfel încât să fie accesibil pentru toți utilizatorii. Respectați manualele de utilizare ale aparatelor conectate.
Citiți și aveți în vedere manualul de exploatare pentru unitatea de alimentare Weller respectivă utilizată.
Indicații de securitate
Din motive de siguranță, este interzisă utilizarea aparatului de către copii și tinerii sub 16 ani, precum și de către persoane care nu sunt familiarizate cu acest manual de utilizare. Copiii trebuie supravegheați, pentru a vă asigura că nu se joacă cu aparatul.
Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice reduse, ori cu lipsă de experiență și/sau cu cunoștințe deficitare.
Depuneți întotdeauna scula de lipire cu aliaj pe polița de siguranță în caz de nefolosire a acesteia.
Țineți persoanele la distanță de locul dvs. de muncă.
Nu este permisă staționarea copiilor sau a persoanelor neautorizate în zona de lucru. Nu permiteți altor persoane să atingă scula de lipire cu aliaj sau cablul.
Utilizați numai vârfuri de lipit origina- le Weller!
AVERTIZARE | Electrocutare
Protejați-vă împotriva electrocutării. În cazul sculelor de lipire cu aliaj cu execuție antistatică, mânerul este conductiv.
- Evitați să atingeți cu părți ale corpul piesele cu împământare, ca de ex. țevi, corpuri de încălzire, plite și frigidere.
- Nu utilizati scula de lipire cu aliaj în medii umede sau ude.
- Nu lucrați la piese care se află sub tensiune.
AVERTIZARE
Pericol de provocare a arsurilor
În procesele de lipire cu aliaj vârful de lipit devine foarte fierbinte. La atingerea vârfului apare pericol de provocare a arsurilor. După procesul de lipire, unealta de lipit și suportul piesei lipite sunt încă fierbinți.
- Depuneți întotdeauna scula de lipire cu aliaj pe polița de siguranță în caz de nefolosire a acesteia. Asigurați o poziție stabilă a suportului de siguranță.
- Nu atingeți vârful de lipire metalică în stare fierbinte și țineți la distanță obiectele inflamabile.
- Înlocuirea vârfurilor de lipit - numai în stare rece
- Înlocuirea duzei doar în stare rece
Pericol de provocare a arsurilor prin aliaj de cositor lichid. Feriți-vă de stropii de aliaj de cositor.
- Purtatii îmbrăcăminte de protectie corespunzătoare, pentru a vă proteja de arsuri. Protejati-vă orificiile inelare și purtatii ochelari de protectie.
- La prelucrarea adezivilor trebuie respectate în mod special instrucțiunile de avertizare ale producătorului adezivului.
- Racordați vidul și aerul cald numai la racordurile prevăzute în acest sens.
AVERTIZARE
Pericol de incendiu
Acoperirea aparatului de lipire cu aliaj sau a suportului de siguranță reprezintă un pericol de incendiu.
- Păstrați aparatul de lipire cu aliaj și suportul de siguranță întotdeauna libere.
- Nu aduceți obiecte, lichide sau gaze inflamabile în apropierea sculei fierbinti de lipire cu aliaj.
- Nu așezați vârful fierbinte pentru lipire sau dezlipire metalică nici pe suprafața de lucru sau pe suprafete din plastic, nici nu le lăsați acolo.
- Evitați funcționarea involuntară. Scoateți de sub tensiune sculele de lipire metalică nefolosite.
- Tineți la distanță obiectele explozive și pe cele inflamabile.
Păstrați scula de lipire cu aliaj în condiții de siguranță.
Aparatele și sculele neutilizate ar trebui depozitate într-un loc uscat, situat la înălțime sau închis, pentru a nu fi la îndemâna copiilor. Decuplați sculele de lipire cu aliaj neutilizate de la tensiune și de la alimentarea cu presiune.
Nu folosiți cablul în alte scopuri decât cel pentru care a fost prevăzut. Nu duceți niciodată aparatul ținându-l de cablu. Nu vă folosiți de cablu pentru a scoate fișa din priză. Protejați cablul împotriva căldurii, uleiului și muchiilor ascuțite
Fiți atenți. Fiți atenți la ceea ce faceți. Abordați activitatea cu o atitudine rațională. Nu utilizați scula de lipire cu aliaj atunci când nu dispuneti de concentrarea necesară.
Evitați pozițiile anormale ale corpului. Organizați-vă locul de muncă corect din punct de vedere ergonomic. Evitați erorile de poziție a corpului în timpul lucrului; erorile de poziție pot provoca afecțiuni.
Punerea în funcțiune a sculei de lipire cu aliaj este permisă numai în condițiile unei stări tehnice impecabile a acesteia. Nu este permisă scoaterea din funcțiune a dispozitivelor de protecție.
Deranjamentele și defectiunile trebuie remediate imediat. Înainte de fiecare utilizare a aparatului / sculei, dispozitivele de protectie trebuie verificate cu atenție în privința funcționării impecabile, conform prevederilor. Verificați dacă piesele mobile funcționează impecabil și dacă nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect și trebuie să îndeplinească toate condițiile pentru a garanta funcționarea impecabilă a aparatului.
Utilizați scula în mod corect. Utilizați numai accesoriiile sau aparatele suplimentare care sunt menționate în lista de accesorii sau care au fost autorizate de către producător. Utilizați accesorii sau aparate suplimentare WELLER numai la aparatele WELLER originale. Utilizarea altor scule și altor accesorii poate reprezenta pentru dvs. un pericol de rănire.
Asigurati scula. Utilizați dispozitive de fixare pentru a mentine piesa fixă în poziție.
Utilizați un sistem de aspirare a fumului rezultat din operația de lipire. În cazul în care există dispositive pentru racordarea instalațiilor de aspirare, asigurați-vă că acestea sunt conectate și că sunt utilizate corect.
Utilizarea conformă cu destinația
Utilizați letconul exclusiv în conformitate cu scopul indicat în manualul de exploatare, pentru lipire metalică și dezlipire metalică, în condițiile indicate mai jos.
Folosirea letconului este permisă numai cu unitatea de alimentare Weller.
Folosirea acestui aparat se va face numai la temperatura camerei, în spații interioare. Protejați-l împotriva umezelii și a radiațiilor solare directe.
Grupe de utilizatori
Din cauza diverselor potențiale ridicate de riscuri și de pericole, numai personalul calificat instruit special trebuie să execute anumite etape de lucru.
Etapă de lucru Grupe de utilizatori
| Specificarea parametrilor de lipire cu aliaj | Personal calificat cu formare tehnică |
| Înlocuirea pieselor de schimb electrice | Electrician calificat |
| Specificarea intervalelor de întreținere | Expert în siguranță |
| Operare Schimbarea filtrului | Nespecialiști |
| Etapă de lucru Grupe de utilizatori | |
| OperareSchimbarea filtruluiÎnlocuirea pieselor deschimb electrice | Ucenici de profil tehnic subinstruirea și supraveghereaunui muncitor calificat șiformat |
Îngrijirea și întreținerea curentă
AVERTIZARE
Înaintea tuturor lucrărilor la aparat, scoateți fișa din priză. Lăsați aparatul să se răcească.
Controlați regulat toate cablurile și furtunurile racordate. Scoateți imediat din uz sculele electrice defecte.
Duzele înfundate nu trebuie utilizate.
Reparațiile trebuie executate de către persoane instruite de firma Weller.
Utilizați numai piese de schimb WELLER.
AVERTIZARE
Pericol de provocare a arsurilor
- Schimbarea vârfurilor de lipire metalică este permisă numai când acestea sunt reci.
Letconul: Aparatul pentru lipire trebuie să rămână în stare deconectată timp de cel puțin 3 minute în suportul de siguranță, până când vârful de lipire s-a răcit.
Comportamentul temperaturii
Scula de lipire cu aliaj dispune de un senzor de utilizare intern. Prin acesta se poate seta o funcție de oprire automată (stand-by). Setările sunt prezentate în manualul de utilizare aferent al stației.
Ne rezervăm dreptul asupra modificărilor tehnice!
Date tehnice
| Micro | ||
| Letconul WMRP WMRP MS | ||
| Domeniul de temperaturi °C | 100 - 450 | 100 - 450 |
| Domeniul de temperaturi °F | 150 - 950 | 150 - 950 |
| Consumul de putere 40 W | (55 W) | 40 W(55 W) |
| Tensiunea de rețea 12 V / AC | 12 V / AC | |
| Timpul de încălzire(50°C la 350°C) (120°F la 660°F) | 3 s 3 s | |
| Seria de fabricație a tipului de vârf | RTM RTM | MS |
| Unitatea de alimentare | WT 2M, WR 3M | |
| Piston pentru dezlipire metalica | WMRT / WMRT MS | WTMT |
| Domeniul de temperaturi °CDomeniul de temperaturi °F | 100 - 450200 - 850 | 100 - 450200 - 850 |
| Consumul de putere 80 W | (2x40 W) 80 W (2x40 W) | |
| Tensiunea de rețea 12 V / AC | 12 V / AC | |
| Timpul de încălzire(50°C la 350°C) (120°F la 660°F) | 5 s 5 s | |
| Seria de fabricație a tipului de vârf | RTW / RTW (MS) | RTWMS / RTWPS |
| Unitatea de alimentare | WT 2M, WR 3M | |
Garantia pentru produs
Drepturile de remediere a deficientelor își pierd valabilitatea pentru cumpărător într-un an de la data livrării. Acest lucru nu se aplică în cazul drepturilor cumpărătorului la o cale de atac conform paragrafelor 478, 479 din Codul Civil (Germania).
În cadrul unei garanții pentru produs oferite de noi, ne asumăm răspunderea numai dacă garanția pentru structură sau pentru durata de valabilitate a fost emisă de noi în scris și utilizându-se noțiunea „Garanție”.
Garantia pentru produs își pierde valabilitatea în caz de folosire improprie și dacă s-au întreprins intervenții de către persoane necalificate.
Vă rugăm să vă informați la www.weller-tools.com.
Simboluri
Atentie!
Avertizare! Pericol de provocare a arsurilor
Citiți manualul de operare!
Design compatibil ESD (Electro Static Discharge) și post de lucru compatibil ESD
Marcaj CE
Marcă de conformitate britanică
Eliminarea ca deșeu
Nu depuneți sculele electrice împreună cu deșeurile menajere! Conform directivei europene 2012/19/EU despre aparatele electrice și electronice vechi și armonizarea cu legislația națională, sculele electrice trebuie să fie colec-tate separat și depuse la centre de revalorificare în conformitate cu prescripțiile de mediu.
Prije puštanja uređaja u pogon pažljivo pročitajte upute za rukovanje i priložena sigurnosna upozorenja.
Declarăm că produsele nominalizate îndeplinesc prevederile următoarelor directive:
HR EU izjava o sukladnosti
Izjavljujemo da navedeni proizvodi ispunjavaju odredbe sljedećih smjernica:
Împuternicit cu redactarea documentației tehnice.
