Ürün Türü	WTMT Lehim Sökme Havyası
Marka	Weller
Model	WTMT
Sıcaklık Aralığı	100 - 450 °C
Güç Tüketimi	80 W (2x40 W)
Besleme Gerilimi	12 V AC
Sıcaklık Artış Süresi (50°C'den 350°C'ye)	5 s
Uyumlu Uç Serileri	RTW, RTW (MS), RTWMS, RTWPS
Uyumlu Güç Üniteleri	WT 2M, WR 3M
Otomatik Kapanma (Bekleme) Fonksiyonu	Evet, istasyon üzerinden ayarlanabilir
Uygunluk	CE, UKCA
Malzeme	Plastik ve metal
Bakım	Soğuk uç değişimi, filtre değişimi
Güvenlik	Yalnızca Weller üniteleri ve orijinal uçlarla kullanın; kapatmayın; güvenlik desteği zorunludur
Mevcut Yedek Parçalar	RTW uçları, filtreler
Garanti	12 ay
Geri Dönüşüm	Evsel atıklarla atmayın (WEEE), atık toplama merkezinde veya mağazada geri dönüştürün
Yetkili Kullanıcı Grupları	Eğitimli uzmanlar, elektrikli parçalar için elektrikçiler

Sık sorulan sorular - WTMT Weller

WTMT havyasının ucunu nasıl değiştiririm?

Ucu yalnızca soğukken değiştirin. RTW serisinden (RTW, RTW MS, RTWMS veya RTWPS) orijinal bir uç kullanın.

Gerekli besleme gerilimi nedir?

WTMT havyası 12 V AC voltajında çalışır ve uyumlu bir güç ünitesine (WT 2M, WR 3M) bağlanmalıdır.

Havya maksimum hangi sıcaklığa ulaşabilir?

Ayarlanabilir sıcaklık aralığı 100 ila 450 °C (200 ila 850 °F)'dir.

Otomatik kapanma fonksiyonu nasıl etkinleştirilir?

Bekleme fonksiyonu güç ünitesi üzerinden ayarlanır. Kesin ayarlar için istasyonunuzun kılavuzuna bakın.

Yanma riskleri nelerdir?

Uç çok ısınır (450 °C'ye kadar). Çalışırken uca asla dokunmayın, her zaman güvenlik desteği kullanın ve gerekirse eldiven giyin.

Başka markaların uçlarını kullanabilir miyim?

Hayır, yalnızca Weller RTW serisi orijinal uçları kullanın. Diğer uçların kullanımı cihaza zarar verebilir ve yaralanma riski oluşturabilir.

Filtre bakımı nasıl yapılır?

Filtreyi kullanıma bağlı olarak düzenli olarak değiştirin. İşlem, cihazın fişini çekip soğumasını bekledikten sonra uzman olmayan biri tarafından yapılabilir.

Cihaz antistatik (ESD) midir?

Evet, WTMT havyası ESD uyumlu bir çalışma istasyonu için tasarlanmıştır. Tutamak, statik yükleri dağıtmak için iletkendir.

Cihazın ömrü sonunda nasıl imha edilir?

Cihazı evsel atıklarla atmayın. WEEE yönergesine uygun olarak, bir atık toplama merkezine veya bu amaçla belirlenmiş bir toplama noktasına bırakın.

Garanti süresi nedir?

Garanti, teslimattan itibaren 12 ay sürelidir. Yalnızca uygun kullanım ve orijinal parçalarla geçerlidir.

KULLANIM KILAVUZU WTMT Weller

TR Orijinal işletme talimatı çevirisi

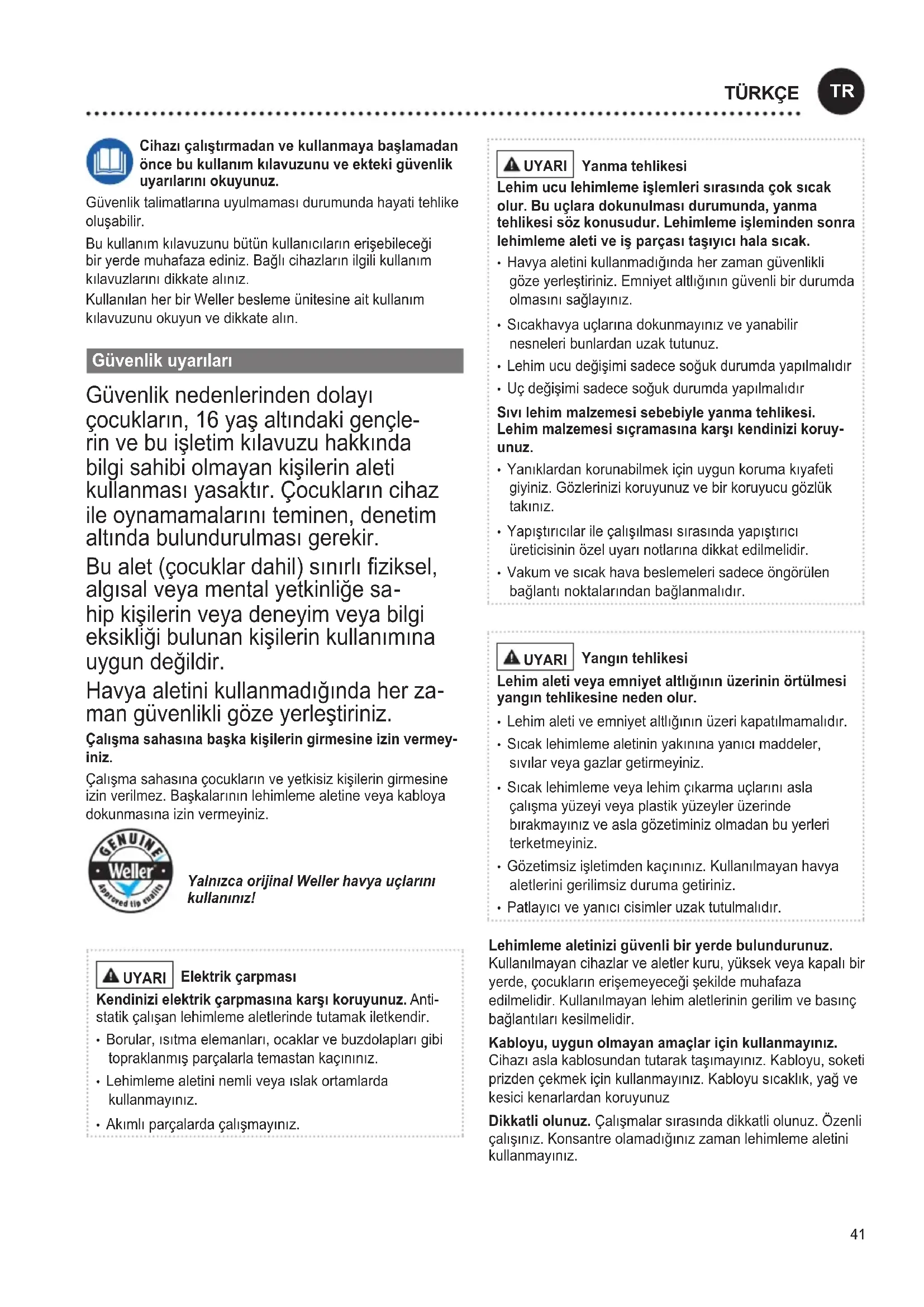

Cihazı çalıştırmadan ve kullanmaya başlamadan önce bu kullanım kılavuzunu ve ekteki güvenlik uyarılarını okuyunuz.

Güvenlik talimatlarına uyulmaması durumunda hayati tehlike oluşabilir.

Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz. Bağlı cihazların ilgili kullanım kılavuzlarını dikkate alınız.

Kullanılan her bir Weller besleme ünitesine ait kullanım kılavuzunu okuyun ve dikkate alın.

Güvenlik uyarıları

Güvenlik nedenlerinden dolayı çocukların, 16 yaş altındaki gençlerin ve bu işletim kılavuzu hakkında bilgi sahibi olmayan kişilerin aleti kullanması yasaktır. Çocukların cihaz ile oynamamalarını teminen, denetim altında bulundurulması gerekir.

Bu alet (çocuklar dahil) sınırlı fiziksel, algısal veya mental yetkinliğe sa-hip kişilerin veya deneyim veya bilgi eksikliği bulunan kişilerin kullanımına uygun değildir.

Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz.

Çalışma sahasına başka kişilerin girmesine izin vermeyiniz.

Çalışma sahasına çocukların ve yetkisiz kişilerin girmesine izin verilmez. Başkalarının lehimleme aletine veya kabloya dokunmasına izin vermeyiniz.

Yalnızca orijinal Weller havya uçlarını kullanınız!

UYARI

Elektrik çarpması

Kendinizi elektrik çarpmasına karşı koruyunuz. Anti-statik çalışan lehimleme aletlerinde tutamak iletkendir.

• Borular, ısıtma elemanları, ocaklar ve buzdolapları gibi topraklanmış parçalarla temastan kaçınız.
• Lehimleme aletini nemli veya ıslak ortamlarda kullanmayınız.
• Akımlı parçalarda çalışmayınız.

UYARI

Yanma tehlikesi

Lehim ucu lehimleme işlemleri sırasında çok sıcak olur. Bu uçlara dokunulması durumunda, yanma tehlikesi söz konusudur. Lehimleme işleminden sonra lehimleme aleti ve iş parçası taşıyıcı hala sıcak.

• Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz. Emniyet altlığının güvenli bir durumda olmasını sağlayınız.
• Sıcakhavya uçlarına dokunmayınız ve yanabilir nesneleri bunlardan uzak tutunuz.
• Lehim ucu değişimi sadece soğuk durumda yapılmalıdır
• Uç değişimi sadece soğuk durumda yapılmalıdır

Sıvı lehim malzemesi sebebiyle yanma tehlikesi. Lehim malzemesi sıçramasına karşı kendinizi koruyunuz.

• Yanıklardan korunabilmek için uygun koruma kıyafeti giyiniz. Gözlerinizi koruyunuz ve bir koruyucu gözlük takınız.
• Yapıştırıcılar ile çalışılması sırasında yapıştırıcı üreticisinin özel uyarı notlarına dikkat edilmelidir.
• Vakum ve sıcak hava beslemeleri sadece öngörülen bağlantı noktalarından bağlanmalıdır.

UYARI

Yangın tehlikesi

Lehim aleti veya emniyet altlığının üzerinden örtülmesi yangın tehlikesine neden olur.

• Lehim aleti ve emniyet altlığının üzeri kapatılmamalıdır.
• Sıcak lehimleme aletinin yakınına yanıcı maddeler, sıvılar veya gazlar getirmeyiniz.
• Sıcak lehimleme veya lehim çıkarma uçlarını asla çalışma yüzeyi veya plastik yüzeyler üzerinde bırakmayınız ve asla gözetiminiz olmadan bu yerleri terketmeyiniz.
• Gözetimsiz işletimden kaçınınız. Kullanılmayan havya aletlerini gerilimsiz duruma getiriniz.
• Patlayıcı ve yanıcı cisimler uzak tutulmalıdır.

Lehimleme aletinizi güvenli bir yerde bulundurunuz.

Kullanılmayan cihazlar ve aletler kuru, yüksek veya kapalı bir yerde, çocukların erişemeyeceği şekilde muhafaza edilmelidir. Kullanılmayan lehim aletlerinin gerilim ve basınç bağlantıları kesilmelidir.

Kabloyu, uygun olmayan amaçlar için kullanmayınız.

Cihazı asla kablosundan tutarak taşımayınız. Kabloyu, soketi prizden çekmek için kullanmayınız. Kabloyu sıcaklık, yağ ve kesici kenarlardan koruyunuz

Dikkatli olunuz. Çalışmalar sırasında dikkatli olunuz. Özenli çalışınız. Konsantre olamadığınız zaman lehimleme aletini kullanmayınız.

Normal olmayan tutuşlardan kaçınız. İş alanınızı ergonomik olarak düzenleyiniz. Çalışmalar sırasında tutma hatalarından kaçınız, tutma hataları hasarlara neden olur.

Lehimleme aleti sadece teknik olarak uygun durumlarda çalıştırılmalıdır. Koruma tertibatları çıkarılmamalı veya devre dışı bırakılmamalıdır.

Arızalar ve hatalar derhal giderilmelidir. Cihazın / aletin her kullanımından önce koruma tertibatlarının sorunsuz ve düzgün çalıştiğından emin olunmalıdır. Hareketli parçalar sorunsuz çalışma, sıkışma veya hasarlı olma bakımından kontrol edilmelidir. Tüm parçalar doğru şekilde monte edilmiş olmalı ve cihazın sorunsuz şekilde çalışması için gereken tüm koşulları karşılamalıdır.

Doğru aletleri kullanınız. Sadece aksesuar listesinde bulunan veya üretici tarafından onaylanan aksesuarları ve ilave cihazları kullanınız. WELLER aksesuarlarını veya ilave cihazlarını sadece orijinal WELLER cihazlarında kullanınız. Başka aletlerin ve aksesuarların kullanılması durumunda, yaralanma tehlikesi söz konusu olabilir.

Aleti emniyete alınız. İşlenen parçayı sabitlemek için germe tertibatları kullanınız.

Lehim dumanı emme sistemi kullanınız. Lehim dumanı emme sistemlerinin bağlantısı için bazı tertibatlar varsa bunların bağlı olduğundan ve doğru biçimde kullanıldığından emin olunuz.

Kullanim

Lehim telini sadece kullanım kılavuzunda belirtilen amaca uygun olarak lehimlemek veya lehim çözmek için, burada belirtilen koşullara uygun olarak kullanınız.

Havya çubuğu yalnızca Weller besleme üniteleri ile çalıştırılmalıdır.

Bu cihaz sadece oda sıcaklığında ve iç mekanlarda kullanılabilir. Neme ve doğrudan gelen güneş ışınlarına karşı korunmalıdır.

Kullanıcı grupları

Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir.

Çalışma adımı Kullanıcı grupları

Lehim parametresi bilgisi Teknik eğitimli uzman personel
Elektrikli yedek parçaların değiştirilmesi	Uzman elektrik teknisyeni
Bakım aralıkları bilgisi Güvenlik uzmanı
KullanımFiltre değişimi	Uzman olmayan çalışan
KullanımFiltre değişimiElektrikli yedek parçaların değiştirilmesi	Teknik eğitim görenler, eğitimli uzmanların gözetimin- de ve talimatıyla çalışabilir

temizliği ve bakımı

Aletin kendinde bir çalışma yapmadan önce fişi prizden çekin. Cihazın soğumasını bekleyin.

Düzenli olarak bağlı olan tüm kabloları ve hortumları kontrol ediniz. Hasarlı elektrikli el aletleri derhal kullanım dışı bırakılmalıdır.

Tikalı uçlar kullanılmamalıdır.

Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.

Sadece orijinal WELLER yedek parçaları kullanılmalıdır.

Yanma tehlikesi

- Havya uçları sadece soğuk oldukları durumlarda değiştirilmelidir.

Havya çubuğu: Lehimleme aleti, lehim ucu soğuyana kadar en az 3 dakika emniyet alanında kapalı kalmalıdır.

Isi tutumu

Lehim aleti entegre bir kullanım sensörüne sahiptir. Bu sensör üzerinden otomatik devre dışı bırakma fonksiyonu ayarlanabilir (bekleme). Ayarları, ilgili istasyon kullanım kılavuzunda bulunabilir.

Teknik Veriler

	Micro
Havya çubuğu WMRP WMRP	MS
Sıcaklık sahası °C	100 - 450	100 - 450
Sıcaklık sahası °F	150 - 950	150 - 950
Güç tüketimi 40 W	(55 W)	40 W(55 W)
Şebeke gerilimi 12 V / AC 12 V / AC
Isıtma süresi(50°C'den 350°C'ye) (120°F'den 660°F'ye)	3 s 3 s
Uç tipi model serisi RTM RTM MS
Besleme ünitesi	WT 2M, WR 3M

Lehim sökme çubuğu WMRT /	WMRT MS	WTMT
Sıcaklık sahası °C	100 - 450	100 - 450
Sıcaklık sahası °F	200 - 850	200 - 850
Güç tüketimi 80 W	(2x40 W) 80 W (2x40 W)
Şebeke gerilimi 12 V / AC 12 V / AC
Isıtma süresi(50°C'den 350°C'ye) (120°F'den 660°F'ye)	5 s 5 s
Uç tipi model serisi RTW /	RTW (MS)	RTWMS /RTWPS
Besleme ünitesi	WT 2M, WR 3M

Teknik değişiklik yapma hakkı saklıdır!

Garanti

Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre satıcının müracaat hakkı için geçerli değildir.

Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.

Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirildiği taktirde iptal olur.

Lütfen adresinden bilgi alınız www.weller-tools.com.

Semboller

Dikkat!

Uyari! Yanma tehlikesi

Kullanım kılavuzu mutlaka okunmalıdır!

ESD uyumlu tasarım ve ESD uyumlu çalışma alanı

CE işareti

Britanya uyumluluk işareti

imha etme

Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EU Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre sartlarına uygun bir sekilde tekrar değerlendirmeye gönderilmelidir.

TR AB uygunluk beyani

Adı geçen ürünlerin, aşağıda yer alan yönergelerdeki gereklilikleri karşıladığı ni beyan ederiz:

Teknik belgelerin oluşturulması için tam yetkiye sahiptir.
