Tipo di prodotto	Dissaldatore WTMT
Marca	Weller
Modello	WTMT
Intervallo di temperatura	100 - 450 °C
Potenza assorbita	80 W (2x40 W)
Tensione di alimentazione	12 V AC
Tempo di riscaldamento (da 50°C a 350°C)	5 s
Serie di punte compatibili	RTW, RTW (MS), RTWMS, RTWPS
Unità di alimentazione compatibili	WT 2M, WR 3M
Funzione di spegnimento automatico (stand-by)	Sì, regolabile tramite la stazione
Conformità	CE, UKCA
Materiale	Plastica e metallo
Manutenzione	Cambio della punta a freddo, sostituzione del filtro
Sicurezza	Utilizzare solo con unità Weller e punte originali; non coprire; supporto di sicurezza obbligatorio
Ricambi disponibili	Punte RTW, filtri
Garanzia	12 mesi
Riciclaggio	Non smaltire nei rifiuti domestici (RAEE), riciclare in un centro di raccolta o in negozio
Gruppi di utenti autorizzati	Specialisti formati, elettricisti per parti elettriche

Domande frequenti - WTMT Weller

Come cambiare la punta del dissaldatore WTMT?

Cambiare la punta solo a freddo. Utilizzare una punta originale della serie RTW (RTW, RTW MS, RTWMS o RTWPS).

Qual è la tensione di alimentazione richiesta?

Il dissaldatore WTMT funziona con una tensione di 12 V AC e deve essere collegato a un'unità di alimentazione compatibile (WT 2M, WR 3M).

Quale temperatura massima può raggiungere il dissaldatore?

L'intervallo di temperatura regolabile è da 100 a 450 °C (200 a 850 °F).

Come attivare la funzione di spegnimento automatico?

La funzione stand-by si regola tramite l'unità di alimentazione. Consultare il manuale della propria stazione per i parametri esatti.

Quali sono i rischi di ustioni?

La punta diventa molto calda (fino a 450 °C). Non toccare mai la punta durante il funzionamento, utilizzare sempre il supporto di sicurezza e indossare guanti se necessario.

Posso usare punte di altre marche?

No, utilizzare esclusivamente punte originali Weller della serie RTW. L'uso di altre punte può danneggiare l'apparecchio e presenta un rischio di lesioni.

Come mantenere il filtro?

Sostituire il filtro regolarmente in base all'uso. L'operazione può essere eseguita da un non specialista dopo aver scollegato l'apparecchio e lasciato raffreddare.

L'apparecchio è antistatico (ESD)?

Sì, il dissaldatore WTMT è progettato per una postazione di lavoro conforme ESD. L'impugnatura è conduttiva per dissipare le cariche statiche.

Come smaltire l'apparecchio a fine vita?

Non smaltire l'apparecchio nei rifiuti domestici. Conformemente alla direttiva RAEE, depositarlo in un centro di raccolta o in un punto di raccolta previsto a tale scopo.

Qual è la durata della garanzia?

La garanzia è di 12 mesi dalla consegna. Valida solo in caso di utilizzo conforme e con parti originali.

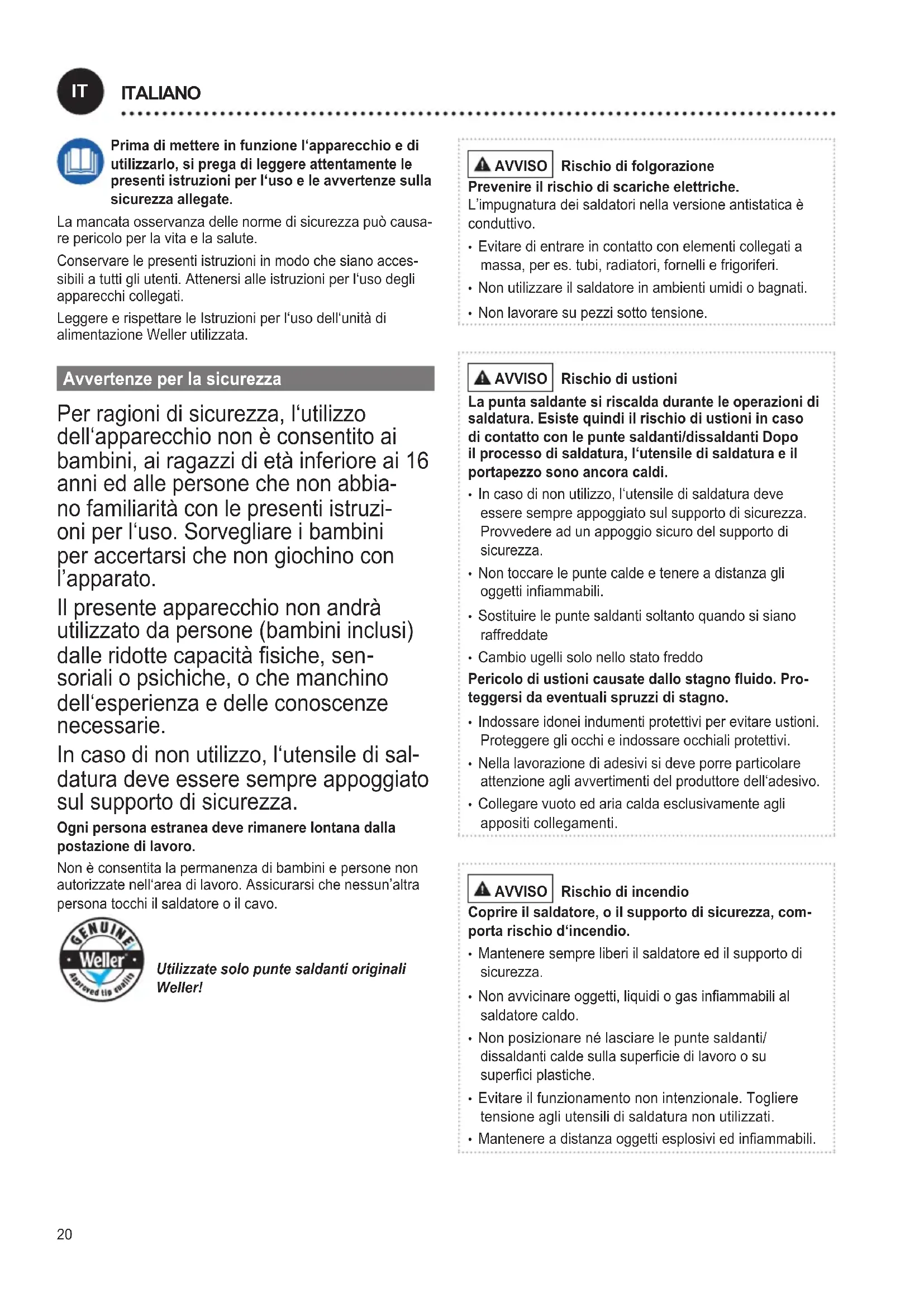

MANUALE UTENTE WTMT Weller

IT Traduzione delle istruzioni originali

Prima di mettere in funzione l'apparecchio e di utilizzarlo, si prega di leggere attentamente le presenti istruzioni per l'uso e le avvertenze sulla sicurezza allegate.

La mancata osservanza delle norme di sicurezza può causare pericolo per la vita e la salute.

Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti. Attenersi alle istruzioni per l'uso degli apparecchi collegati.

Leggere e rispettare le Istruzioni per l'uso dell'unità di alimentazione Weller utilizzata.

Avvertenze per la sicurezza

Per ragioni di sicurezza, l'utilizzo dell'apparecchio non è consentito ai bambini, ai ragazzi di età inferiore ai 16 anni ed alle persone che non abbia-no familiarità con le presenti istruzioni per l'uso. Sorvegliare i bambini per accertarsi che non giochi con l'apparato.

Il presente apparecchio non andrà utilizzato da persone (bambini inclusi) dalle ridotte capacità fisiche, sensoriali o psichiche, o che manchino dell'esperienza e delle conoscenze necessarie.

In caso di non utilizzo, l'utensile di sal- datura deve essere sempre appoggiato sul supporto di sicurezza.

Ogni persona estranea deve rimanere lontana dalla postazione di lavoro.

Non è consentita la permanenza di bambini e persone non autorizzate nell'area di lavoro. Assicurarsi che nessun'altra persona tocchi il saldatore o il cavo.

Utilizzate solo punte saldanti originali Weller!

AVVISO

Rischio di folgorazione

Prevenire il rischio di scariche elettriche.

L'impugnatura dei saldatori nella versione antistatica è conduttivo.

• Evitare di entrare in contatto con elementi collegati a massa, per es. tubi, radiatori, fornelli e frigoriferi.
  • Non utilizzare il saldatore in ambienti umidi o bagnati.
  • Non lavorare su pezzi sotto tensione.

AVVISO

Rischio di ustioni

La punta saldante si riscalda durante le operazioni di saldatura. Esiste quindi il rischio di ustioni in caso di contatto con le punte saldanti/dissaldanti Dopo il processo di saldatura, l'utensile di saldatura e il portapezzo sono ancora caldi.

• In caso di non utilizzo, l'utensile di saldatura deve essere sempre appoggiato sul supporto di sicurezza. Provvedere ad un appoggio sicuro del supporto di sicurezza.
  • Non toccare le punte calde e tenere a distanza gli oggetti infiammabili.
• Sostituire le punte saldanti soltanto quando si siano raffreddate
  • Cambio ugelli solo nello stato freddo

Pericolo di ustioni causate dallo stagno fluido. Proteggersi da eventuali spruzzi di stagno.

• Indossare idonei indumenti protettivi per evitare ustioni. Proteggere gli occhi e indossare occhiali protettivi.
• Nella lavorazione di adesivi si deve porre particolare attenzione agli avvertimenti del produttore dell'adesivo.
• Collegare vuoto ed aria calda esclusivamente agli appositi collegamenti.

AVVISO

Rischio di incendio

Coprire il saldatore, o il supporto di sicurezza, comporta rischio d'incendio.

• Mantenere sempre liberi il saldatore ed il supporto di sicurezza.
• Non avvicinare oggetti, liquidi o gas infiammabili al saldatore caldo.
• Non posizionare né lasciare le punte saldanti/ dissaldanti calde sulla superficie di lavoro o su superfici plastiche.
• Evitare il funzionamento non intenzionale. Togliere tensione agli utensili di saldatura non utilizzati.
• Mantenere a distanza oggetti esplosivi ed infiammabili.

Conservare il saldatore in un luogo sicuro. Apparecchi e utensili inutilizzati andranno conservati in un luogo asciutto, in alto o al chiuso, fuori dalla portata dei bambini. Togliere tensione e pressione agli utensili di saldatura inutilizzati.

Non utilizzare il cavo per scopi diversi da quelli per cui è stato concepito. Non utilizzare in alcun caso il cavo per trasportare l'apparecchio. Non utilizzare il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e oggetti acuminati.

Usare molta cautela. Prestare attenzione a ciò che si sta facendo. Lavorare con buonsenso. Non utilizzare il saldatore se non si e concentrati.

Evitare una postura anomala. Allestire il posto di lavoro in modo corretto dal punto di vista ergonomico. Quando si lavora evitare le cattive posture che possono causare danni posturali.

Il saldatore deve essere utilizzato solo in condizioni di funzionamento perfette. I dispositivi di protezione non devono essere disattivati.

Eventuali guasti e difetti devono essere eliminati immediatamente. Prima di ogni utilizzo dell'apparecchio/ utensile è necessario verificare il funzionamento ineccepibile e conforme dei dispositivi di sicurezza. Controllare se le parti mobili funzionano correttamente e non si inceppano o se sono danneggiate. Tutte le parti dovranno essere montate correttamente e adempiere a tutte le condizioni necessarie per un funzionamento a regola d'arte dell'apparecchio.

Utilizzare il tipo di utensile appropriato. Utilizzare solo accessori o apparecchi ausiliari riportati nell'elenco accessori o approvati dal produttore. Utilizzare accessori o apparecchi ausiliari WELLER solo con apparecchi originali WELLER. L'impiego di altri utensili o accessori può sottoporvi a un pericolo di lesioni.

Mettere in sicurezza l'utensile. Utilizzare dispositivi di fissaggio per tenere fermo il pezzo in lavorazione.

Utilizzare un sistema di aspirazione dei fumi di saldatura. Qualora siano presenti dispositivi per il collegamento di sistemi di aspirazione dei fumi di saldatura, accertarsi che siano collegati e vengano impiegati correttamente.

Utilizzo Conforme

Utilizzare il saldatore esclusivamente secondo lo scopo indicato dalle istruzioni per l'uso, per eseguire interventi di saldatura e dissaldatura alle condizioni qui specificate.

Il saldatore andrà utilizzato esclusivamente con le unità di alimentazione Weller.

Il presente apparecchio andrà utilizzato esclusivamente a temperatura ambiente ed in ambienti interni. Proteggere dall'umidità e dall'irradiazione solare diretta.

Gruppi utenti

Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appositamente istruito.

Fase operativa Gruppi utenti
Impostazione dei parametri di saldatura	Personale specializzato in possesso di formazione tecnica
Sostituzione di parti elettriche di ricambio	Elettricista
Impostazione degli intervali di manutenzione	Addetto alla sicurezza
Utilizzo Sostituzione del filtro	Non occorre preparazione specifica
Utilizzo Sostituzione del filtro Sostituzione di parti elettriche di ricambio	Tecnici apprendisti, sotto la guida e la supervisione di un tecnico specializzato in possesso di preparazione specifica

Cura e manutenzione

AVVISO

Prima di effettuare qualsiasi lavoro sull'apparecchio, estrarre la spina dalla presa di corrente Lasciar raffreddare l'apparecchio.

Controllare a intervalli regolari tutti i cavi e tubi flessibili collegati. Rimuovere immediatamente gli elettroutensili difettosi da ogni ulteriore utilizzo.

Non si devono utilizzare ugelli intasati.

Le riparazioni andranno effettuate da personale appositamente formato da Weller. Utilizzare soltanto pezzi di ricambio originali.

AVVISO

Rischio di ustioni

- Le punte saldanti possono essere sostituite soltanto quando siano fredde.

Saldatore: Il saldatore dovrà restare spento per almeno 3 minuti nell'apposito supporto di sicurezza, fino a quando la punta saldante si sarà raffreddata.

Comportamento temperatura

L'utensile di saldatura è dotato di un sensore di utilizzo, che consente di impostare una funzione di disinserzione automatica (Stand by). Per le impostazioni, consultare le istruzioni per l'uso della stazione specifica.

Dati Tecnici

	Micro
Saldatore WMRP WMRP MS
Range di temperatura °C	100 - 450	100 - 450
Range di temperatura °F	150 - 950	150 - 950
Potenza assorbita 40 W	(55 W)	40 W(55 W)
Tensione di rete 12 V / AC 12 V / AC
Tempo di riscaldamento(50°C a 350°C) (120°F a 660°F)	3 s 3 s
Tipo di punta, serie RTM RTM	MS
Unità di alimentazione	WT 2M, WR 3M

Dissaldatore WMRT /	WMRT MS	WTMT
Range di temperatura °C	100 - 450	100 - 450
Range di temperatura °F	200 - 850	200 - 850
Potenza assorbita 80 W	(2x40 W) 80 W (2x40 W)
Tensione di rete 12 V / AC 12 V / AC
Tempo di riscaldamento(50°C a 350°C) (120°F a 660°F)	5 s 5 s
Tipo di punta, serie RTW /	RTW (MS)	RTWMS /RTWPS
Unità di alimentazione	WT 2M, WR 3M

Con riserva di modifiche tecniche.

Garanzia

I diritti di reclamo dell'acquirente per eventuali difetti decadono dopo un anno dalla consegna. Tale condizione non si applica ai diritti di recesso dell'acquirente secondo §§ 478, 479 BGB.

Il produttore risponde della garanzia fornita solo se la garanzia di qualità e di durata è stata fornita dal produttore per iscritto e con l'impiego del termine „Garanzia“.

La garanzia decadrà in caso di utilizzo non conforme o qualora persone non qualificate abbiano effettuato interventi.

Per ulteriori informazioni:

www.weller-tools.com.

Simboli

	Attenzione!
	Avviso! Rischio di ustioni
	Leggere le Istruzioni d'uso.
	Concezione e postazione di lavoro a norma ESD
	Contrassegno CE
	Marchio di conformità britannico
	SmaltimentoNon gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/EU sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere accolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

IT Dichiarazione CE di conformità

Dichiariamo che i prodotti dotati di contrassegno adempiano alle seguenti Direttive:
