| Tipo de produto | Clarificador UV-C para aquário |
| Marca | EHEIM |
| Modelo | Reeflex UV 800 |
| Categoria | Filtro de água |
| Utilização | Aquários de água doce e salgada |
| Função principal | Desinfecção por radiação UV-C |
| Alimentação | Através de reator integrado (230 V / 50 Hz) |
| Temperatura máxima da água | 35 °C |
| Vida útil da lâmpada UV-C | 8 000 horas (cerca de 1 ano) |
| Manutenção | Limpeza regular do tubo de vidro; substituição anual da lâmpada |
| Acessórios fornecidos | Lâmpada UV-C, suporte, reator, conexões de mangueira (12/16 e 16/22 mm), fixação, parafusos |
| Segurança | Não olhar para a lâmpada acesa; desligar antes da manutenção; a lâmpada contém mercúrio |
| Reparabilidade | Por serviço autorizado EHEIM; utilizar peças originais |
| Instalação | Lado de pressão do filtro ou bomba de circulação |
| País de origem | Alemanha |
Perguntas frequentes - Reeflex UV 800 EHEIM
Perguntas dos utilizadores sobre Reeflex UV 800 EHEIM
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Filtro de água em formato PDF gratuitamente! Encontre o seu manual Reeflex UV 800 - EHEIM e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Reeflex UV 800 da marca EHEIM.
MANUAL DE UTILIZADOR Reeflex UV 800 EHEIM
pt Manual de instruções
el Οδηγίες χρήσης
cs Návod k obsluze

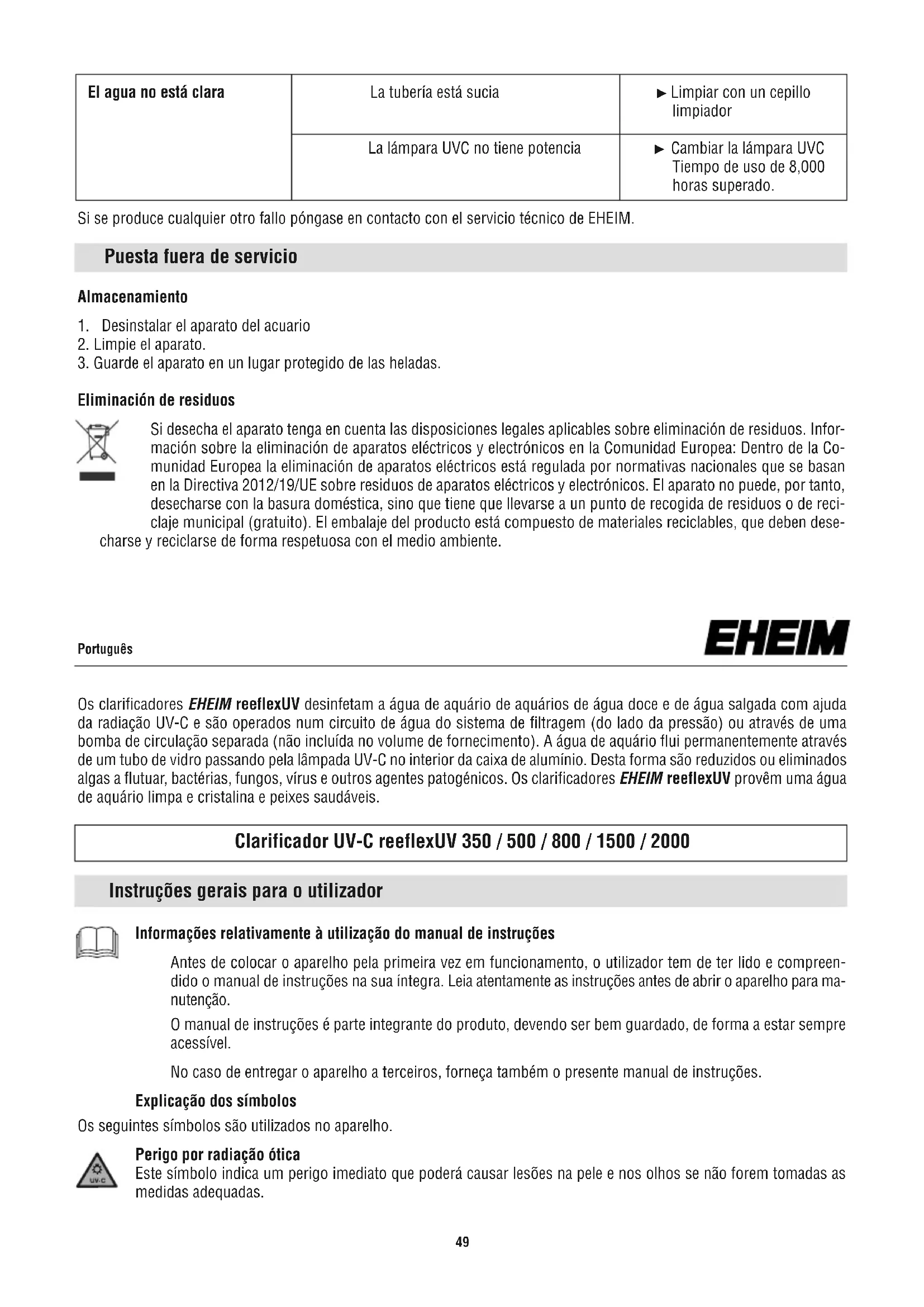

Os clarificadores EHEIM reeflexUV desinfetam a água de aquário de aquários de água doce e de água salgada com ajuda da radiação UV-C e são operados num circuito de água do sistema de filtragem (do lado da pressão) ou através de uma bomba de circulação separada (não incluída no volume de fornecimento). A água de aquário flui permanentemente através de um tubo de vidro passando pela lâmpada UV-C no interior da caixa de alumínio. Desta forma são reduzidos ou eliminados algas a flutuar, bactérias, fungos, vírus e outros agentes patogénicos. Os clarificadores EHEIM reeflexUV provêm uma água de aquário limpa e cristalina e peixes saudáveis.
Clarificador UV-C reeflexUV 350 / 500 / 800 / 1500 / 2000
Instruções gerais para o utilizador
Informações relativamente à utilização do manual de instruções
Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra. Leia atentamente as instruções antes de abrir o aparelho para manutenção.
O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.
No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.
Explicação dos símbolos
Os seguintes símbolos são utilizados no aparelho.
Perigo por radiação ótica
Este símbolo indica um perigo imediato que poderá causar lesões na pele e nos olhos se não forem tomadas as medidas adequadas.
O aparelho só pode ser utilizado em espaços interiores para áreas de aplicação da aquariofilia.
IP X7
Este símbolo indica que o aparelho está protegido contra uma imersão breve.
O aparelho satisfaz os requisitos da Diretiva EN 60335-2-109.
Os seguintes símbolos e palavras de sinalização são utilizados neste manual de instruções:
PERIGO!
O símbolo indica um perigo iminente causado por choque elétrico, que pode levar à morte ou a ferimentos graves.
PERIGO!
O símbolo indica um perigo iminente, que pode levar à morte ou a ferimentos graves.
Perigo por radiação ótica
Este símbolo indica um perigo imediato que poderá causar lesões na pele e nos olhos se não forem tomadas as medidas adequadas.
Perigo por mercúrio
Este símbolo indica um perigo imediato que poderá constituir um risco para a saúde.
AVISO!
O símbolo indica um perigo iminente, que pode causar ferimentos médios ou leves, ou representar um risco para a saúde.
CUIDADO!
O símbolo indica um perigo de danos materiais.
Indicação com informações e dicas úteis.
Âmbito de aplicação
O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:
- para desinfetar a água de aquários de água doce e marinha
- Em conformidade com os dados técnicos
O aparelho tem as seguintes restrições:
- nunca usar a lâmpada UVC fora do invólucro nem para outros fins
- Não utilizar para fins comerciais ou industriais
- A temperatura da água não pode ser superior a 35°C
- não poderão ser transportadas substâncias corrosivas, facilmente inflamáveis, agressivas ou explosivas, água salgada e água potável
- Nunca operar sem caudal de água
Instruções de segurança
Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.
Para a sua segurança
- Mantenha a embalagem do aparelho e peças pequenas afastadas de crianças ou de pessoas que não tenham consciência dos seus atos, visto que pode representar um perigo (perigo de asfixia!). Mantenha-a também afastada de animais.
Apenas para os países da UE:
- Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção de utilizador ao aparelho, a não ser que estejam a ser supervisionadas.
Este aparelho não foi concebido para ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou intelectuais limitadas ou sem experiência e/ou conhecimentos correspondentes, a não ser que sejam acompanhadas por uma pessoa responsável pela segurança ou que tenham recebido instruções desta sobre como utilizar o aparelho. Há que vigiar as crianças para garantir que não brincam com este aparelho. - Antes de qualquer utilização, efetue uma inspeção visual e certifique-se de que o aparelho, em particular o cabo de rede e a ficha, não apresenta danos.
- Não utilize o aparelho se não funcionar corretamente ou se apresentar danos.
- Nunca utilize o aparelho com um cabo de rede danificado.
- Quaisquer reparações só podem ser realizadas pelo serviço de assistência técnica da EHEIM.
- Não transporte o aparelho pelo cabo de rede. Para desligar o aparelho da rede elétrica, puxe sempre a ficha e nunca o cabo ou o aparelho.
- Execute apenas os trabalhos descritos no presente manual.
- Nunca efetue alterações técnicas no aparelho.
- Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.
- Nunca utilize a lâmpada UVC fora do invólucro.
- Nunca olhe para a luz da lâmpada UVC.
- As instalações elétricas têm de cumprir as disposições internacionais e nacionais.
- O aparelho tem de estar protegido através de um dispositivo diferencial residual com uma corrente diferencial residual nominal de, no máximo, 30 mA. No caso de questões e problemas, entre em contacto com um eletricista.
- Desligue imediatamente todos os aparelho no aquário da rede elétrica em caso de fuga de água ou quando o dispositivo diferencial residual dispara.
- Desligue sempre todos os aparelhos no aquário da rede elétrica quando não estão a ser utilizados, antes de montar ou desmontar componentes e antes de quaisquer trabalhos de manutenção e limpeza.
- O cabo de ligação à rede da bomba não pode ser substituído. Em caso de danificação do cabo, a bomba deve ser considerada sucata.
- Proteja a tomada e a ficha de rede contra humidade. Para evitar que os pingos de água, que se encontram eventualmente no cabo, possam escorrer e entrar na tomada, recomendamos deixar o cabo de rede um pouco solto, em forma de laço (laço de gotejamento).
- Os dados elétricos do aparelho têm de estar em conformidade com os dados da rede elétrica. Estes dados podem ser consultados na placa de características, na embalagem ou no presente manual.
A Definição
① Caixa de alumínio ② Tampa da caixa ③ 2 x Parafusos Philips M5 x 10 mm ④ Lâmpada UV-C ⑤ Casquilho para lâmpada UV-C ⑥ Balastro com cabo de rede ⑦ Manga de parafuso ⑧ Ligação de tubagem ∅ 12/16 mm ⑨ Ligação de tubagem ∅ 16/22 mm ⑩ Janela de controlo de funcionamento em vidro ⑪ Suporte ⑫ 4 x Parafusos de fixação para o suporte ⑨ Porca de capa (protecção de tubagem)
Desembalar
Este dispositivo contém uma lâmpada UV-C.
Ao desembalar, verificar a presença de todas as peças. Por razões de segurança, a lâmpada UV-C é embalada em separado e não está montada no aparelho para evitar que se parta durante o transporte.
ATENÇÃO: A lâmpada UV-C contém mercúrio! Lidar com a lâmpada UV-C com cuidado PERIGO DE QUEBRA! Não tocar objectos de vidro directamente com os dedos. Utilizar indispensavelmente um pano suave ou algo semelhante.
B Montagem
Antes da montagem, ler as instruções com atenção e ter indispensavelmente em atenção as indicações de segurança.
Abrir os dois parafusos Philips ③ e tirar a tampa da caixa ②. Retirar o casquilho da lâmpada UV-C ⑤. Colocar a lâmpada UV-C ④ cuidadosamente no casquilho ⑤ até que se ouça a encaixar. Voltar a colocar cuidadosamente o casquilho, com a lâmpada UV-C montada, na caixa e pressionar firmemente. Colocar a tampa da caixa e aparafusar.
ATENÇÃO: Nunca colocar a lâmpada UV-C em funcionamento fora do aparelho. O uso não intencional do dispositivo ou danos à caixa podem resultar na emissão de radiação UV-C perigosa. A radiação UV-C, mesmo em doses baixas, pode causar danos nos olhos e na pele.
Fixar o suporte ^11 e o balastro ^6 num local apropriado (por ex. no armário de base do aquário) com os parafusos fornecidos e fixar o clarificador UV no suporte.
ATENÇÃO: Para evitar danos na água, antes da instalação do clarificador UV no sistema de tubagem, colocar fora de funcionamento o sistema de filtragem ou a bomba de circulação e ter atenção para que o sistema de condução não contenha água.
Instalar o clarificador UV EHEIM reeflexUV no lado da pressão (retorno da água do filtro externo ou da bomba de circulação). Empurrar as extremidades da tubagem para as ligações de tubagem ⑧ ⑨ e fixar com a porca de capa ⑬. Ligar a ligação de tubagem ao clarificador UV, rodando as mangas de parafuso ⑦ e apertar com a mão. Colocar novamente em funcionamento o sistema de filtragem ou a bomba de circulação. Ter em atenção o manual de instruções do fabricante.
Colocação em funcionamento
Colocar o clarificador UV EHEIM reeflexUV em funcionamento, ligando o cabo eléctrico. A janela de controlo de funcionamento ⑩ acende a azul.
C Limpeza e manutenção
ATENÇÃO: Antes de trabalhos de manutenção, desligar o aparelho da rede. Para, durante a limpeza e manutenção, evitar danos na água, antes da instalação do clarificador UV no sistema de tubagem, colocar fora de funcionamento
o sistema de filtragem ou a bomba de circulação e ter atenção para que o sistema de condução não contenha água.
Limpeza: Separar o clarificador UV do sistema de condução, rodando as mangas de parafuso ⑦ e retirá-lo do suporte. Limpe o tubo de vidro dentro do clarificador UV em intervalos regulares, de preferência cada vez que o filtro for limpo, o mais tardar após 3 meses. Passar várias vezes a Escova de limpeza universal EHEIM (N.º de encom. 4005570).
Manutenção: A lâmpada UV-C tem um tempo máx. de duração de aprox. 8.000 horas - o que corresponde a aprox. um ano - após o qual deve ser substituída.
Antes da montagem, ler as instruções com atenção e ter indispensavelmente em atenção as indicações de segurança.
ATENÇÃO: Nunca colocar a lâmpada UV-C em funcionamento fora do aparelho. O uso não intencional do dispositivo ou danos à caixa podem resultar na emissão de radiação UV-C perigosa. A radiação UV-C, mesmo em doses baixas, pode causar danos nos olhos e na pele.
Abrir os dois parafusos Philips ③ e tirar a tampa da caixa ②. Retirar o casquilho com a lâmpada UV-C da caixa e retirar cuidadosamente a lâmpada UV-C do casquilho. Colocar cuidadosamente a nova lâmpada UV-C no casquilho, até que se ouça a encaixar (ver fig. B3).
ATENÇÃO: A lâmpada UV-C contém mercúrio! Lidar com a lâmpada UV-C com cuidado PERIGO DE QUEBRA! Não tocar objectos de vidro directamente com os dedos. Utilizar indispensavelmente um pano suave ou algo semelhante.
Eliminação de avarias
Atenção! Choque elétrico!
- Desligue a ficha de rede antes de eliminar quaisquer avarias.
| Avaria | Possível causa | Resolução |
| A lâmpada UVC não acende | Falta de tensão de rede | ► Verifique a tensão de rede► Verifique o cabo de alimentação |
| A ficha de rede não está inserida | ► Ligue a ficha de rede à tomada de rede | |
| A lâmpada UVC está estragada | ► Substituir a lâmpada UVC | |
| A água não está transparente | O tubo de circulação tem sujidade | ► Limpar com uma escova de limpeza |
| A lâmpada UVC já não tem intensidade | ► Trocar a lâmpada UVC duração de aprox. 8.000 horas excedida |
No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.
Colocação fora de serviço
Armazenamento
- Desinstalar o aparelho do aquário
- Limpe o aparelho.
- Armazene o aparelho num local protegido contra geadas.
Eliminação
Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis. Informações sobre a eliminação de equipamentos elétricos e eletrónicos na Comunidade Europeia: No território da Comunidade Europeia, a eliminação de equipamentos elétricos é controlada através de regulamentos nacionais, que se baseiam no Diretiva da União Europeia 2012/19/UE relativamente a resíduos de equipamentos elétricos e eletrónicos (REEE). Consequentemente, o aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.
