Reeflex UV 800 - Водяной фильтр EHEIM - Бесплатное руководство пользователя

Тип продукта	UV-C очиститель для аквариума
Бренд	EHEIM
Модель	Reeflex UV 800
Категория	Фильтр для воды
Использование	Аквариумы пресноводные и морские
Основная функция	Дезинфекция УФ-С излучением
Питание	Через встроенный балласт (230 В / 50 Гц)
Макс. температура воды	35 °C
Срок службы УФ-С лампы	8 000 часов (около 1 года)
Обслуживание	Регулярная очистка стеклянной трубки; ежегодная замена лампы
Комплектация	УФ-С лампа, держатель, балласт, соединительные фитинги для шлангов (12/16 и 16/22 мм), крепление, винты
Безопасность	Не смотреть на горящую лампу; отключать перед обслуживанием; лампа содержит ртуть
Ремонтопригодность	Авторизованным сервисным центром EHEIM; использовать оригинальные запчасти
Установка	На стороне давления фильтра или циркуляционного насоса
Страна происхождения	Германия

Часто задаваемые вопросы - Reeflex UV 800 EHEIM

Как установить очиститель EHEIM reeflexUV 800?

Установите прибор на стороне давления (обратная вода от фильтра или насоса). Закрепите балласт и крепление в подходящем месте. Подсоедините шланги (12/16 или 16/22 мм) с помощью гаек. Убедитесь, что система обесточена перед установкой. Для получения дополнительных сведений обратитесь к инструкции.

Когда нужно заменять УФ-С лампу?

УФ-С лампа имеет срок службы около 8 000 часов, то есть примерно один год. Заменяйте её после этого срока для обеспечения оптимальной эффективности.

Как очистить стеклянную трубку внутри очистителя?

Отключите прибор и перекройте подачу воды. Отсоедините очиститель от контура. Используйте универсальную щетку для очистки EHEIM (арт. 4005570) для очистки стеклянной трубки. Выполняйте эту операцию при каждой очистке фильтра, но не реже одного раза в 3 месяца.

Что делать, если УФ-С лампа не загорается?

Проверьте, подключен ли прибор и есть ли напряжение в розетке. Проверьте кабель питания. Если лампа неисправна, замените её.

Можно ли использовать прибор без циркуляции воды?

Нет, прибор нельзя использовать без потока воды. Это может привести к повреждению прибора и риску перегрева.

Подходит ли прибор для морской воды?

Да, очиститель EHEIM reeflexUV предназначен для пресноводных и морских аквариумов.

Какая максимальная допустимая температура воды?

Температура воды не должна превышать 35 °C.

Содержит ли УФ-С лампа опасные вещества?

Да, УФ-С лампа содержит ртуть. В случае повреждения обращайтесь с осторожностью и соблюдайте правила безопасности. Не прикасайтесь к стеклу пальцами.

Могу ли я отремонтировать прибор самостоятельно?

Разрешены только работы, описанные в инструкции (очистка, замена лампы). Для любого другого ремонта обращайтесь в авторизованный сервисный центр EHEIM.

Как хранить прибор в межсезонье?

Демонтируйте прибор из аквариума, очистите его и храните в защищенном от мороза месте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Reeflex UV 800 EHEIM

ru Руководство по эксплуатации

zh 使用说明

ko 사용 설명서

Typ 3721 3722 3723 3724 3725		EHEIMreeflexUV 350	EHEIMreeflexUV 500	EHEIMreeflexUV 800	EHEIMreeflexUV 1500200	EHEIMreeflexUV
(w025)	(x062)
~ 220-240 V / 50 Hz EU 372	1210 372	2210 3723210 37242	10 3725210
~ 220-240 V / 50 Hz CN 372	260 372	2260 3723260 372426	0 3725260
~ 100 V / 50 / 60 Hz JAP 372	1300 372	2300 3723300 372430	0 3725300
~ 120 V / 60 Hz	USA	3721310 37223	10 3723310 3724310	3725310
~ 220-240 V / 50 Hz	UK	3721350 37223	50 3723350 3724350	3725350
~ 220-240 / 50 Hz	AUS	3721360 37223	60 3723360 3724360	3725360
~ 220V / 60Hz	KOR	3721420 37224	20 3723420 3724420	3725420
		80 - 350 I21 - 92 US gal.17 - 77 Imp. gal.	300 - 500 I79 - 132 US gal.66 - 110 Imp. gal.	400 - 800 I106 - 211 US gal.88 - 176 Imp. gal.	700-1500 I185-396 US gal.154-330 Imp.gal.	1200-2000 I317-528 US gal.264-439 Imp.gal.
		max. 400 l/hmax. 106 US gal./hmax. 88 Imp. gal./h	max. 800 l/hmax. 212 US gal./hmax. 176 Imp. gal./h	max. 1200 l/hmax. 318 US gal./hmax. 264 Imp. gal./h	max. 2000 l/hmax. 528 US gal./hmax. 440 Imp.gal/h	max. 3000 l/hmax. 792 US gal./hmax. 659 Imp.gal/h
		max. 200 l/hmax. 53 US gal./hmax. 44 Imp. gal./h	max. 400 l/hmax. 106 US gal./hmax. 88 Imp. gal./h	max. 600 l/hmax. 159 US gal./hmax. 132 Imp. gal./h	max. 1000 l/hmax. 264 US gal./hmax. 220 Imp.gal./h	max. 1500 l/hmax. 396 US gal./hmax. 330 Imp.gal./h
Typ [SHDS]		HNS S/E7W 2G7	HNS S/E9W 2G7	HNS S/E11W 2G7	HNS S/E18W 2G11	HNS S/E24W 2G11
max.		0,8 bar	0,8 bar	0,8 bar	0,8 bar	0,8 bar
d		d = 12/16 mmD = 16/22 mm	d = 12/16 mmD = 16/22 mm	d = 12/16 mm d = 12/16 mmD = 16/22 mm	12/16 mm d = 12/16 mmD = 16/22 mm	D = 16/22 mm
		B x T x H130 x 115 x 350 mm5,1 x 4,5 x 13,8 inch	B x T x H B x Tx H130 x 115 x 380 mm5,1 x 4,5 x 15,0 inch	B x Tx H B x Tx H130 x115 x 500 mm5,1 x 4,5 x 19,7 inch	130 x115 x 500 mm5,1 x 4,5 x 19,7 inch	130 x 115 x 560 mm5,1 x 4,5 x 22,0 inch

7481730 7481168 7481888 7481168 7481168 7316678 reeflex UV 350 4110010 (7 W) reeflex UV 500 4111010 (9 W) reeflex UV 800 4112010 (11 W) reeflex UV 1500 4113010 (18 W) reeflex UV 2000 4114010 (24W)

Значение на символите

За вашата безопасност

Пускане в експлоатация

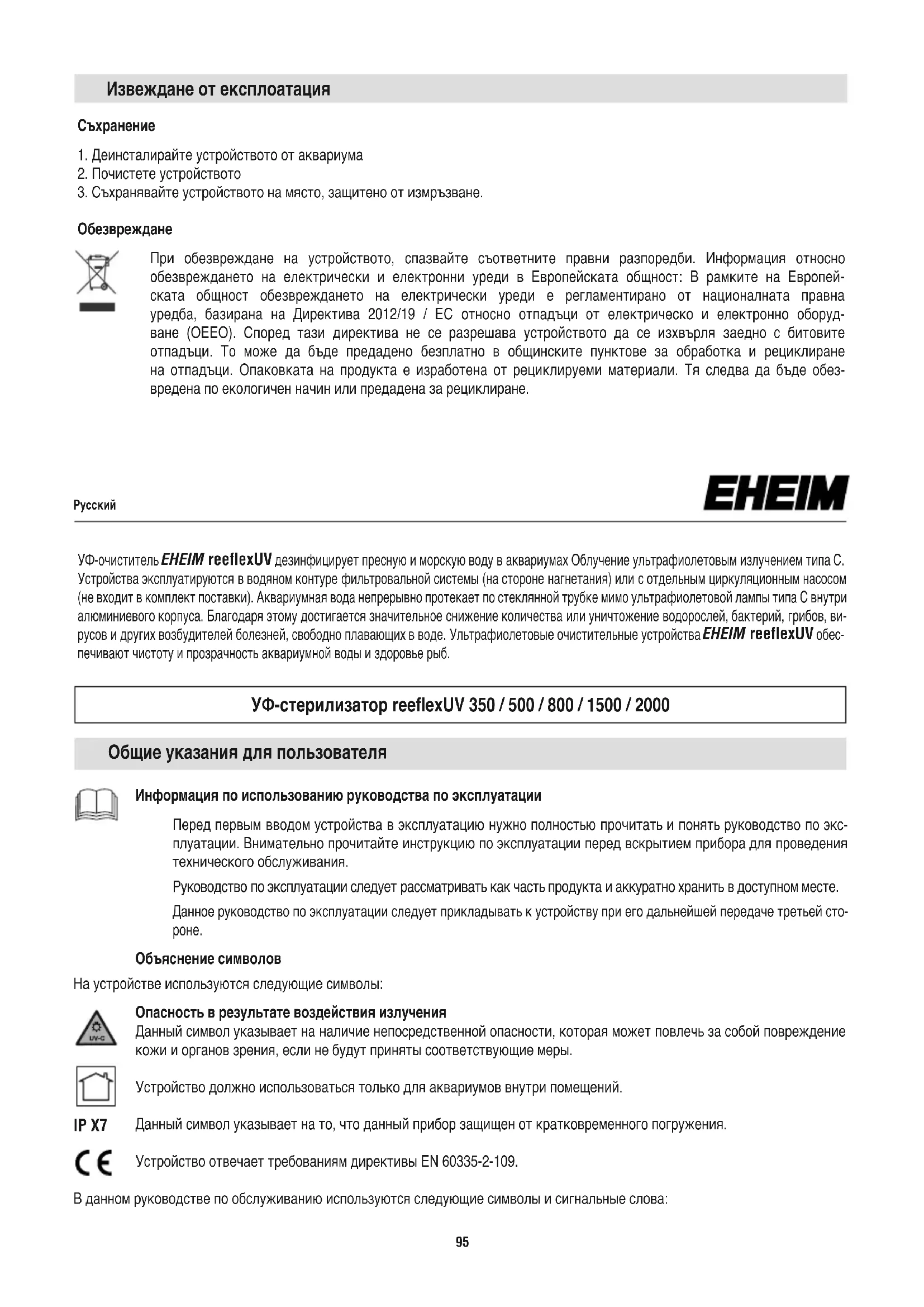

УФ-очиститель EHEIM reeflexUV дезинфицирует пресную и морскую воду в аквариумах Облучение ультрафиолетовым излучением типа С. Устройства эксплуатируются в водяном контуре фильтровальной системы (на стороне нагнетания) или с отдельным циркуляционным насосом (не входит в комплект поставки). Аквариумная вода непрерывно протекает по стеклянной трубке мимо ультрафиолетовой лампы типа С внутри алюминиевого корпуса. Благодаря этому достигается значительное снижение количества или уничтожение водорослей, бактерий, грибов, вирусов и других возбудителей болезней, свободно плавающих в воде. Ультрафиолетовые очистительные устройства EHEIM reeflexUV обеспечивают чистоту и прозрачность аквариумной воды и здоровье рыб.

УФ-стерилизатор reeflexUV 350 / 500 / 800 / 1500 / 2000

Общие указания для пользователя

Информация по использованию руководства по эксплуатации

Перед первым вводом устройства в эксплуатацию нужно полностью прочитать и понять руководство по эксплуатации. Внимательно прочитайте инструкцию по эксплуатации перед вскрытием прибора для проведения технического обслуживания.

Руководство по эксплуатации следует рассматривать как часть продукта и аккуратно хранить в доступном месте.

Данное руководство по эксплуатации следует прикладывать к устройству при его дальнейшей передаче третьей стороне.

Объяснение символов

На устройстве используются следующие символы:

Опасность в результате воздействия излучения

Данный символ указывает на наличие непосредственной опасности, которая может повлечь за собой повреждение кожи и органов зрения, если не будут приняты соответствующие меры.

Устройство должно использоваться только для аквариумов внутри помещений.

IP X7 Данный символ указывает на то, что данный прибор защищен от кратковременного погружения.

Устройство отвечает требованиям директивы EN 60335-2-109.

В данном руководстве по обслуживанию используются следующие символы и сигнальные слова:

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность удара током, которая может повлечь за собой смерть или тяжелые травмы.

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность, которая может повлечь за собой смерть или тяжелые травмы.

Опасность в результате воздействия излучения

Данный символ указывает на наличие непосредственной опасности, которая может повлечь за собой повреждение кожи и органов зрения, если не будут приняты соответствующие меры.

Опасность вследствие присутствия ртути

Данный символ указывает на наличие непосредственной опасности, которая может причинить вред здоровью.

ПРЕДУПРЕЖДЕНИЕ!

Символ указывает на угрожающую опасность, которая может повлечь за собой травмы легкой и средней тяжести или риск для здоровья.

ОСТОРОЖНО!

Символ указывает на опасность материального ущерба.

Указание с полезной информацией и советами.

Область применения

Устройство и все детали, входящие в комплект поставки, предусмотрены для применения в частной сфере и могут использоваться исключительно:

• для обеззараживания воды в пресноводных и морских аквариумах.
• при соблюдении технических данных.

Для устройства действуют следующие ограничения:

• Никогда не используйте УФ-лампу без корпуса или для иных целей.
• не использовать для промышленных или производственных целей
• температура воды не должна превышать 35 °C
• запрещается перекачивать едкие, легковоспламеняющиеся, агрессивные или взрывоопасные вещества, соленую, а также питьевую воду
• никогда не эксплуатировать без воды.

Указания по технике безопасности

От этого устройства могут исходить опасности для людей и имущества, если оно используется ненадлежащим образом и не по назначению или если не соблюдаются указания по технике безопасности.

Для вашей безопасности

• Для исключения рисков (опасность асфиксии!) храните упаковку устройства и мелкие детали вдали от детей и лиц, не отдающих отчета своим действиям. Держать вдали от животных.
• Данное устройство может быть использовано детьми старше 8 лет и лицами с недостаточными физическими, сенсорными или умственными способностями, а также недостаточным опытом или знаниями только под наблюдением ответственных лиц или же в том случае, если им были разъяснены правила безопасного обращения с устройством и они осознали опасности, исходящие от устройства. Нельзя допускать, чтобы дети играли с устройством. Очистку и пользовательское техобслуживание запрещается выполнять детям, за исключением случаев, когда они находятся под надзором.

- Перед использованием проведите визуальную проверку, чтобы убедиться, что устройство не повреждено, особенно это касается сетевого кабеля питания и вилки.

- Не используйте прибор, если тот не работает должным образом или поврежден.

- Ни в коем случае не используйте устройство с поврежденным сетевым кабелем.

- Ремонт разрешается выполнять исключительно специалистам сервисной службы ЕНЕИМ.

- Не носите устройство, держа его за сетевой кабель, и, отключая его от электросети, всегда беритесь за вилку, а не за кабель или за само устройство.

- Выполняйте только те работы, которые описаны в данном руководстве.

- Ни в коем случае не производите технических изменений в устройстве.

- Используйте только оригинальные запасные части и принадлежности для устройства.

- Никогда не используйте УФ-лампу вне корпуса.

- Никогда не смотрите на свет УФ-лампы.

- Подключение к электросети должно быть выполнено в соответствии с международными и национальными стандартами.

- Насос должен быть защищен автоматом дифференциальной защиты с расчетным током утечки максимум 30 мА. При возникновении вопросов и проблем обратитесь к специалисту-электрику.

- При утечке воды или при срабатывании автоматического выключателя дифференциальной защиты необходимо сразу же отсоединить все устройства в аквариуме от сети.

- Обязательно отсоединяйте все устройства от электросети, если они не используются, перед монтажом или демонтажем деталей или перед всеми работами по очистке и техобслуживанию.

- Кабель для подключения к сети данного устройства не подлежит замене. Если провод поврежден, устройство следует утилизировать.

- Защитите розетку и вилку сетевого кабеля от попадания влажности. Рекомендуется делать на сетевом кабеле питания петлю, которая препятствует тому, чтобы вода, стекающая по кабелю, попадала в розетку.

- Электрические характеристики устройства должны соответствовать характеристикам электросети. Эти характеристики указаны на фирменной табличке, упаковке или в настоящем руководстве.

A Определение понятий

① алюминиевый корпус ② крышка корпуса ③ 2 x винта с головками с крестообразными шлицами с резьбой M5 x 10 мм ④ ультрафиолетовая лампа типа C ⑤ патрон для ультрафиолетовой лампы типа C ⑥ пускорегулирующий аппарат лампы с сетевым

кабелем ⑦ навинчиваемая гильза ⑧ шланговый штуцер ∅ 12/16 mm ⑨ шланговый штуцер ∅ 16/22 mm ⑩ функциональное смотровое окошко из стекла ⑪ держатель ⑫ 4 х крепежных винтов для держателя ⑬ накидная гайка (фиксация шланга)

Распаковка

Это устройство содержит УФ-лампу.

При распаковке проверить, все ли детали имеются в наличии. Лампа ультрафиолетового излучения типа С упакована отдельно, а не смонтирована в устройстве для предотвращения повреждений при транспортировке.

ВНИМАНИЕ: ультрафиолетовая лампа типа С содержит ртуть. С лампой ультрафиолетового излучения типа С обращаться крайне осторожно. ОПАСНОСТЬ ПОЛОМКИ!

Не браться за колбу лампы голыми пальцами. Обязательно использовать мягкую салфетку или нечто похожее.

В Монтаж

Перед монтажом внимательно прочитать руководство по монтажу и обязательно соблюдать указания по технике безопасности.

Отвинтить оба винта с головкой с крестообразными шлицами ③ , снять крышку корпуса ②. Извлечь патрон для лампы ультрафиолетового излучения типа С ⑤. Лампу ультрафиолетового излучения типа С ④ осторожно вставить в патрон ⑤ до щелчка. Патрон с установленной лампой ультрафиолетового излучения типа С снова осторожно вставить в корпус и привинтить. Установить крышку корпуса на место и привинтить ее.

ВНИМАНИЕ: Никогда не включайте ультрафиолетовую лампу вне корпуса. Непреднамеренное использование устройства или повреждение корпуса может привести к испусканию опасного УФ-излучения. Ультрафиолетовое излучение типа С может повредить глаза и кожные покровы, даже при низкой интенсивности излучения.

Держатель ⑪ и пускорегулирующий аппарат лампы ⑥ укрепить в подходящем месте (например, в подставке под аквариум) при помощи прилагаемых крепежных винтов и закрепить ультрафиолетовое очистительное устройство в держателе.

ВНИМАНИЕ: Во избежание повреждения устройства вследствие воздействия воды перед монтажом ультрафиолетового очистительного устройства в систему шлангов отключить фильтровальное устройство или циркуляционный насос и проследить за тем, чтобы в трубопроводной системе не было воды.

Ультрафиолетовое очистительное устройство EHEIM reeflexUV смонтировать с напорной стороны (линия рециркуляции воды от внешнего фильтра или от циркуляционного насоса). Надвинуть конец шланга на шланговый штуцер⑧⑨ и зафиксировать его накидной гайкой⑬. Шланговый штуцер присоединить к ультрафиолетовому очистительному устройству завинчиванием винтовых гильз⑦, затянув их от руки. Снова запустить фильтровальную установку или циркуляционный насос. Соблюдать руководство по эксплуатации производителя.

Ввод в эксплуатацию

Включить ультрафиолетовое очистительное устройство EHEIM reeflexUV, вставив вилку в розетку. Функциональное смотровое окошко ⑩ светится синим цветом.

С Очистка и техобслуживание

ВНИМАНИЕ: Перед техническим обслуживанием прибор необходимо обесточить. Во избежание повреждения устройства вследствие воздействия воды перед монтажом ультрафиолетового очистительного устройства в систему шлангов отключить фильтровальное устройство или циркуляционный насос и проследить за тем, чтобы в трубопроводной системе не было воды.

Очистка: отсоединить ультрафиолетовое очистительное устройство от трубопроводной системы, отвинтив винтовые гильзы⑦, и извлечь его из держателя. Регулярно очищайте стеклянную трубку внутри УФ-осветлителя, желательно каждый раз при очистке фильтра, но не позднее, чем через 3 месяца. Несколько раз протянуть сквозь трубку универсальный ершик для очистки фирмы EHEIM(номер для заказа 4005570).

Техобслуживание: Лампа ультрафиолетового излучения типа С имеет срок службы, равный прибл. 8000 часов – это соответствует прибл. одному году работы – затем лампу следует заменить.

Перед монтажом внимательно прочитать руководство по монтажу и обязательно соблюдать указания по технике безопасности.

ВНИМАНИЕ: Никогда не включайте ультрафиолетовую лампу вне корпуса. Непреднамеренное использование устройства или повреждение корпуса может привести к испусканию опасного УФ-излучения. Ультрафиолетовое излучение типа С может повредить глаза и кожные покровы, даже при низкой интенсивности излучения.

Отвинтить оба винта с головкой с крестообразными шлицами ③ и снять крышку корпуса ②. Извлечь патрон с ультрафиолетовой лампой типа С из корпуса, затем осторожно вытащить лампу из лампового патрона. Осторожно вставить новую ультрафиолетовую лампу типа С в патрон до щелчка (см. рис. В3).

ВНИМАНИЕ: ультрафиолетовая лампа типа С содержит ртуть. С лампой ультрафиолетового излучения типа С обращаться крайне осторожно. ОПАСНОСТЬ ПОЛОМКИ! лампы Не браться за колбу лампы голыми пальцами. Обязательно использовать мягкую салфетку или похожий материал.

Устранение неисправностей

Внимание! Опасность удара током!

• Перед устранением неисправностей отключить вилку сетевого кабеля от электросети.

Неисправность	Возможная причина	Способ устранения
УФ-лампа не горит	Нет сетевого напряжения	▸ Проверьте сетевое напряжения▸ Проверить питающий кабель
	Вилка сетевого кабеля не подсоединена к розетке	▸ Вставьте вилку сетевого кабеля в розетку
	УФ-лампа неисправна	▸ Заменить УФ-лампу
Вода недостаточно прозрачная	Проточный трубопровод загрязнен	▸ Очистить щеткой
	УФ-лампа светит с минимальной яркостью	▸ Заменить УФ-лампуСрок службы превышает 8000 часов

При прочих неисправностях обратитесь в сервисную службу ЕНЕІМ.

Вывод из эксплуатации

Хранение

1. Извлечь прибор из аквариума
2. Очистите устройство.
3. Храните устройство в месте, защищенном от морозов.

Утилизация

В случае утилизации устройства соблюдайте соответствующие правовые предписания. Информация об утилизации электрических и электронных приборов в Европейском Союзе: В Европейском Союзе утилизация устройств с электроприводом регламентируется национальными правилами, которые основываются на Директиве ЕС 2012/19/ЕС об отслуживших электронных приборах (WEEE). Поэтому устройство нельзя утилизировать вместе с бытовыми отходами. Устройство бесплатно принимается пунктами сбора коммунальных служб или пунктами сбора вторсырья. Упаковка состоит из пригодных для переработки и вторичного использования материалов. Ее следует утилизировать допустимыми с экологической точки зрения способами и направлять на переработку.
