Tipo de produto	Controlador DJ
Marca	Hercules
Modelo	DJControl Inpulse 300 MK2
Softwares compatíveis	DJUCED®, Serato DJ Lite
Número de decks	2
Saída Master	2 x RCA (Cinch)
Saída de fones	Jack estéreo 3,5 mm
Conectividade	USB-B 2.0, conector de extensão proprietário
Resolução de áudio	24 bits
Frequência de amostragem	44 kHz
Alimentação	Via porta USB (cabo USB-A para USB-B incluído)
Funções principais	Beatmatch Guide, pads retroiluminados, jog wheels, efeitos, loops, modo Slip, quantização, 8 modos de pads
Manutenção	Limpar com um pano macio e seco. Não utilizar produtos abrasivos.
Segurança	Utilizar apenas com o adaptador fornecido. Não expor à umidade.
Peças de reposição e reparabilidade	Contactar o suporte da Hercules para qualquer reparo. Nenhuma peça de reposição fornecida.
Informações gerais	Controlador DJ de 2 canais com placa de som multicanal integrada. Licença Serato DJ Lite incluída (não Serato DJ Pro).

Perguntas frequentes - DJControl Inpulse 300 MK2 HERCULES

Nenhum som sai dos meus fones. O que fazer?

Verifique se os fones estão conectados na parte frontal do controlador (saída de fones jack 3,5 mm). Por padrão, os botões de pré-escuta estão ativados. Certifique-se de ter selecionado o deck desejado (CUE 1 ou 2) ou pressione MASTER para ouvir o mix final.

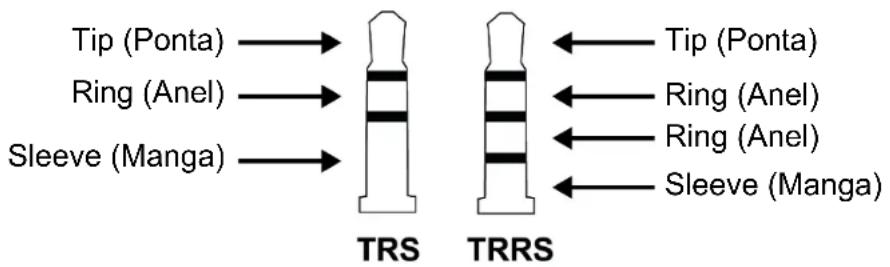

O som dos fones está distorcido. Por quê?

Use fones com um conector TRS padrão (3 polos). Conectores TRRS (4 polos, fones com microfone) não são compatíveis com o DJControl Inpulse 300 MK2.

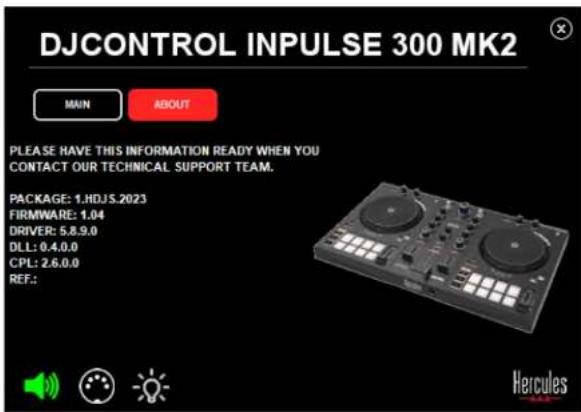

Nenhum som sai das minhas caixas de som. Como resolver?

Conecte as caixas ativas nas saídas RCA na parte traseira do controlador (saída Master). Para testar o áudio fora de um software DJ, abra o painel de controle (aba SOBRE) e clique no ícone de alto-falante.

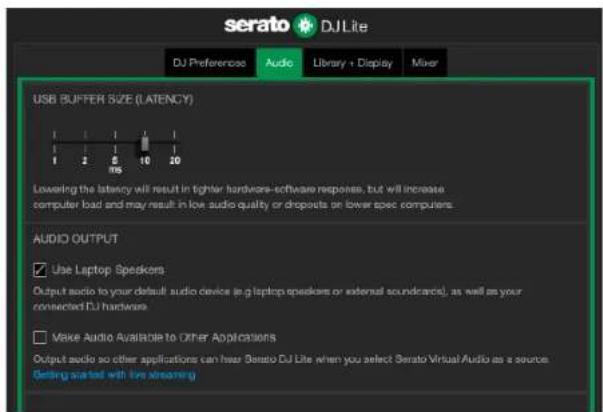

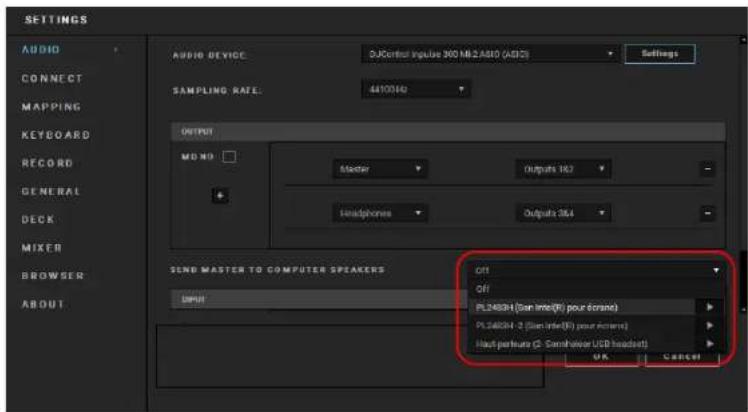

Posso usar as caixas de som integradas do meu notebook?

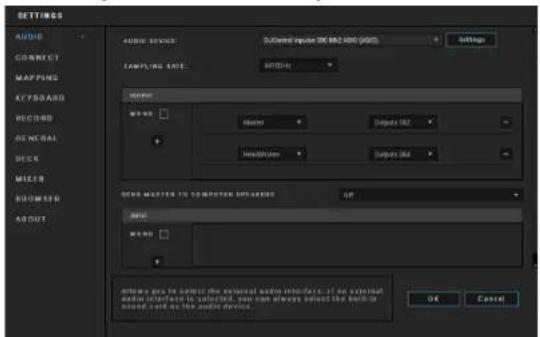

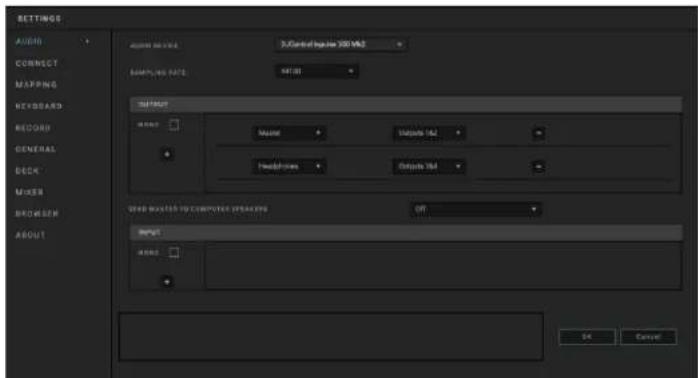

Sim, no DJUCED®, vá em Configurações > Áudio e marque SEND MASTER TO COMPUTER SPEAKERS. No Serato DJ Lite, vá em Configurações > Áudio e marque Use Laptop Speakers.

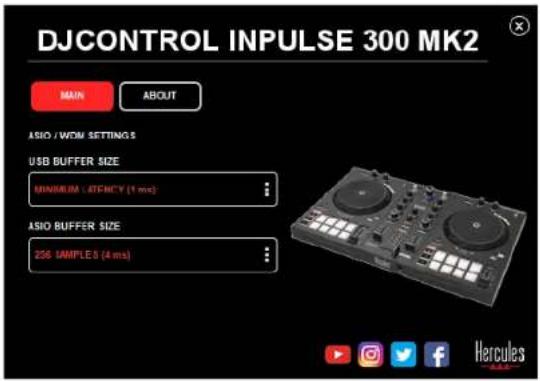

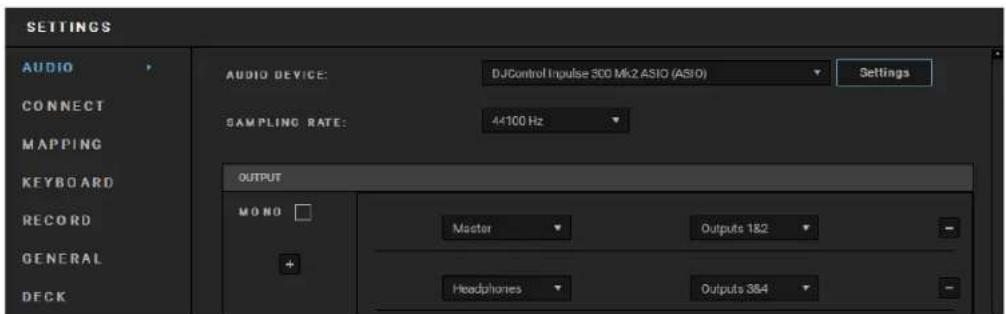

Como instalar os drivers para latência reduzida no Windows?

Baixe os drivers ASIO do site de suporte Hercules (https://support.hercules.com). Instale-os e configure o tamanho do buffer USB para 1 ms e o tamanho do buffer ASIO entre 4 e 8 ms no painel de controle ASIO.

Quais são os softwares DJ compatíveis com este controlador?

O DJControl Inpulse 300 MK2 é compatível com DJUCED® e Serato DJ Lite (licença incluída). Também pode funcionar com Serato DJ Pro em período de teste, mas não inclui licença para esta versão.

Como ativar o modo Scratch (Vinyl)?

Pressione simultaneamente SHIFT e SLIP. O botão SLIP acende, indicando que o modo Vinyl está ativado. Você pode então fazer scratch girando a parte superior do jog wheel.

O que significa a função Beatmatch Guide?

Beatmatch Guide é uma ajuda visual que indica, por meio de setas vermelhas, como ajustar o tempo (com o fader de tempo) e alinhar as batidas (girando o jog wheel) para sincronizar duas faixas.

Como atualizar o firmware do controlador?

Instale os drivers Hercules do site de suporte. A atualização do firmware é feita automaticamente durante a instalação dos drivers. Abra o painel de controle para verificar a versão.

O controlador é compatível com iPad ou iPhone?

Não, o DJControl Inpulse 300 MK2 não é compatível com dispositivos iOS. Funciona apenas em PC ou Mac.

MANUAL DE UTILIZADOR DJControl Inpulse 300 MK2 HERCULES

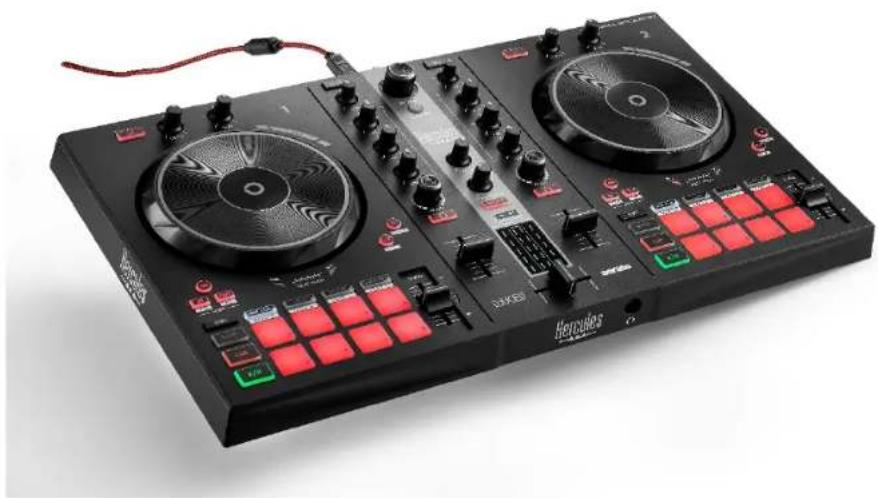

O Hercules DJControl Inpulse 300 MK2 é um controlador ultracompleto acontecido para tornar mais fácil,aprender a misturar gratas as funcionalidades dedicadas,aothersais em video e a integração com o software DJUCED®e Serato DJ Lite.

O Hercules DJControl Inpulse 300 MK2 inclui uma licença para o Serato DJ Lite, não uma licença para o Serato DJ Pro. Se instalar o Serato DJ Pro em vez do Serato DJ Lite, o Serato DJ Pro funciona com o seu DJControl Inpulse 300 MK2 durante um periodo de avaliação. No fim这部分 período de avaliação, se Continuing a utilizeso Serato DJ Pro, tera de adquirir uma licença do Serato DJ Pro.

1. Conteudo da embalagem

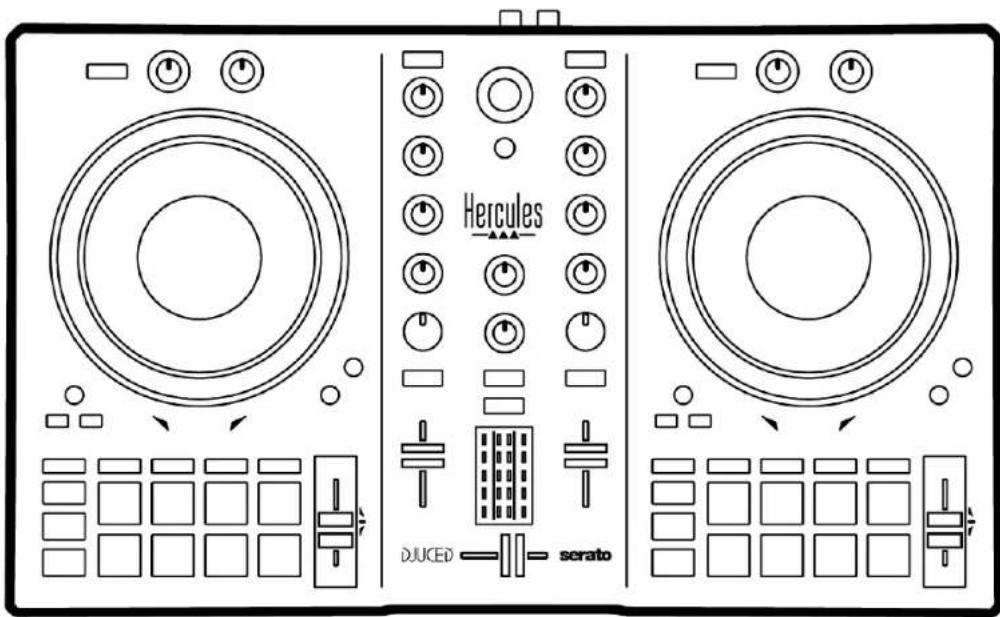

Hercules DJControl Inpulse 300 MK2
- Cabo de alimentaçãoentrangado (USB-A/USB-B)
- Autocolantes da Hercules, Serato e DJUCED®
- Folheto da garantia

Pode remove awhelula de protecao que cobre o medidor de VU no controlador Hercules DJControl Inpulse 300 MK2.Tempre pode manter awhelula de protecao colocada, uma vez que não afeta autilizaço do medidor de VU.

2. Especificações tíncicas

Requisitos do sistema:

DJUCED

uirements#system-requirements (em inglês)

Sáida principal para altifalantes (saída 1-2) via dois connectores RCA:

• Potência de saída maxima = 5 dBU @ 1 kΩ
• THD+N @ 1 kHz < 0.01%
• Resolução = 24 bits
• Taxa de amostragem = 44 kHz

Saía de auscultadores (saía 3-4) através de um conector minijaque estéreo de 3,5 mm:

• Potência de saía maximal = 5 dBU para 32 Ω @ 1 kHz
• THD+N @ 1 kHz < 0.017%
• Resolução = 24 bits
  Taxa de amostragem = 44kHz

3. Caracteristicas

Vista geral

1. Botoes de transporte
2. Fader de andamento
3. Controles dos loops
4. Efeitos
5. Jog wheel
6. Modos de reprodução
7. Pads e modelos
8. Controles de seleção de faixas
9. Seção de mistura
10. Monitorização, volume e Beatmatch Guide
11. Misturador

Decks

1. Botoes de transporte

SHIFT: controlo combinado. Por exemple:

• SHIFT + IN: divide a duração do loop eminous.
• SHIFT + FX ON: altera o efeito的选择ado na lista.

SYNC: ativa ou desativa a sincronização automática dos values BPM (batidas por minuto) de das faixas.

• SHIFT + SYNC:

No DJUCED: define o deck como deck de sincronização principal (Master Sync).
No Serato DJ Lite: desativa a sincronização no deck.

CUE: insere um punto Cue na faixa para identIFICar um instante spécifique, ou move aCESSA de reproducao do deck para a posicao do punto Cue.

• Faixa em pausa: insere um punto Cue na posicao onde a faixa está parada.
• Faixa em reprodução: para a reprodução da faixa e move aCESSA de reprodução do deck para o punto Cue.

Se nenhum punto Cue tiver sido definido, premir CUE para a reproducao e colocao um punto Cue na posicao da casa de reproducao.

• CUE + PLAY: no DJUCED®, move aCESSA de reprodução para o ponto Cue e reproducz a faixa a partir desse punto.
  -SHIFT+CUE:

No DJUCED: move aCESSA de reproducao para o inico da faixa e para a reproducao.
o No Serato DJ Lite: move aCESSA de reproducao para o inico da faixa e para a reproducao.

Reproducao/Pausa: reproducz a faixa ou coloca-a em pausa.

2. Fader de andamento

Fader de andamento: define a velocidade de reproducao da faixa ajustando o numero de BPM.

Mover para cima: abranda a faixa.
Mover para baixo: acelera a faixa.
- Fader de andamento ao centro: velocidade original da faixa. O LED verde está acesso.

Quando a função Beatmatch Guide está ativada, os guias visuels TEMPO indicam se necessita de mover o fazer de andamento para cima ou para baixo, a fim de abrandar ou acelerar a faixa. quando as两大 setas vermelhas está apagadas, o andamento nesse deck é identico ao andamento no除外 deck.

Para mais informações sobre a funcao Beatmatch Guide, consulte a secao Beatmatch Guide na pagsina 25.

No Serato DJ Lite e Serato DJ Pro, quando o modo Sync está ativado, premir SHIFT e mover o fazer de andamento ao mesmo tempo permitte-lhe mover os values do fazer de andamento ao mesmo tempo que mantém a amplitude.

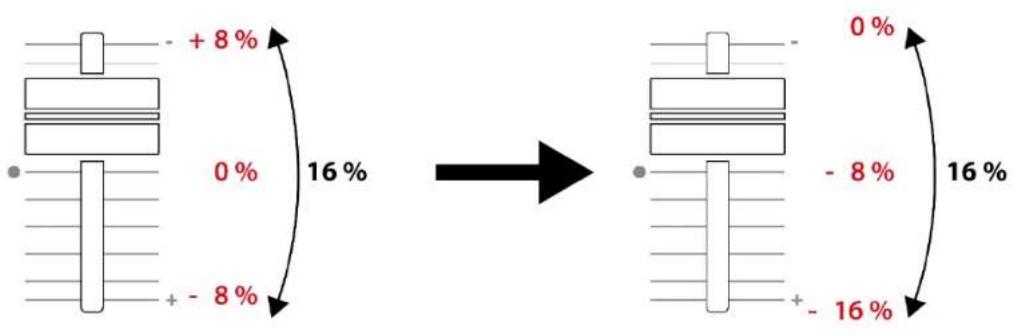

Por exemplo, com uma escalá de andamento de ±8%, ou 16% de amplitude, pode mover os valuores do fazer de andamento para cobrir de 0% (máximo) a -16% (minimo), o que continua a resultar em 16% de amplitude, com -8% no centro.

3. Controles dos loops

LOOP ON: ativa ou desativa a reprodução do loop.

IN/OUT: ativa um loop selectionando o punto de entrada (IN) e o punto de saída (OUT).

• SHIFT + IN: divide o tamanho do loop ativo em doit.
• SHIFT + OUT: multiplicacao o tamanho do loop ativo por其所.

Quando o loop está ativo (ou seja, ativado):

• Prima IN (o botão começa a piscar) e rode a jog wheel para mover o inico do loop.
• Prima OUT (o botão começa a piscar) e rode a jog wheel para mover o fim do loop.

Para sair do loop, prima LOOP ON.

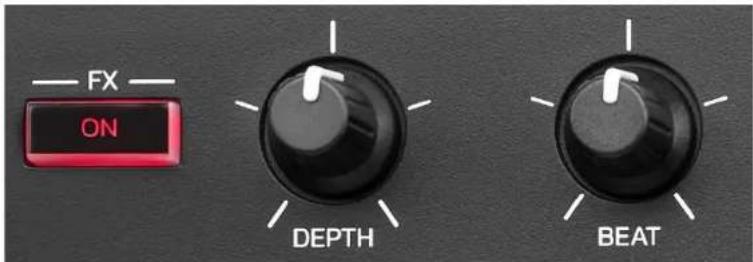

4. Efeitos

Painel de efeitos: gere oefeito no deck.

• Botão FX ON: ativa ou desativa oefeito.
• Botão DEPTH: ajusta a intensidade do efeito.
• Botão BEAT: ajusta a duração do ciclo do efeito synchronization com a música.
• SHIFT + FX ON: altera o efeito的选择ado na lista.

Para visualizar o panei de efeitos:

• No DJUCED®: clique em FX
• No Serato DJ Lite: clique em FX

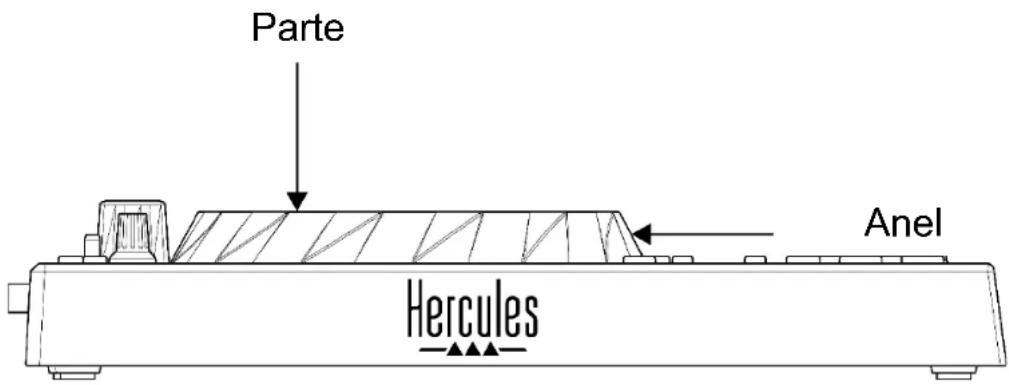

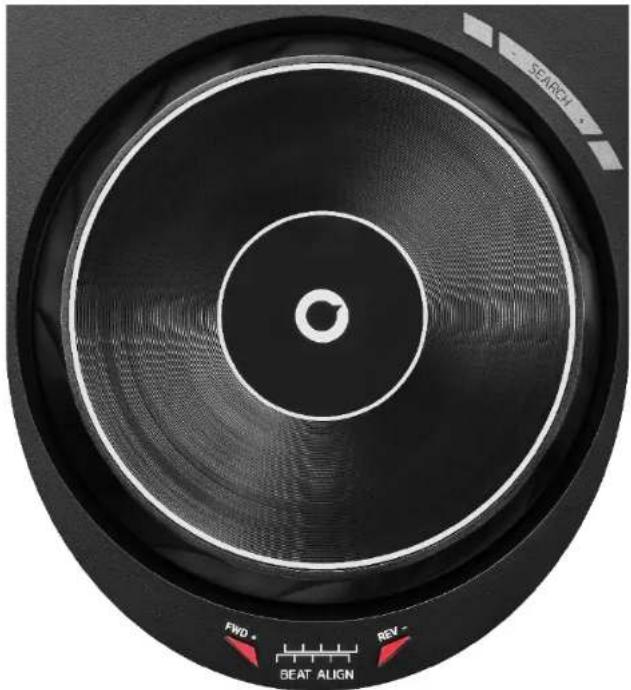

5. Jog wheel

Jog wheel: permite-lhe mover-se na faixa, alterar a reproducao da faixa e fazer scratch.

Quando a funcao Beatmatch Guide está ativada, os guias visuels BEAT ALIGN indicam a direcao em que deve rodar o anel (ou seja, o bordo) da jog wheel de modo a alinhar as grelias de batidas das两大 faixas. Quando as两大 setas vermelhas está apagadas, as grelias de batidas encontrar-se alinhadas.

Para mais informações sobre a funcao Beatmatch Guide, consulte a secao Beatmatch Guide na pagsina 25.

Ação realizada depende de这只是critérios:

• Modo Vinyl (Scratch) ativado ou desativado;
• Faixa em reproducao ou em pausa;
• A posicao onde está a tocar na jog wheel.

Para ativar o modo Vinyl (Scratch), prima SHIFT e SLIP simultaneamente. Para garantir que o modo Vinyl está"Ativado, prima SHIFT. O botão SLIP está iluminado.

Ações das jog wheels com o Serato DJ Lite e Serato DJ Pro:

Modo Vinyl	Reprodução/Pausa	Jog wheel	Botão SHIFT
Ativado	Reprodução	Parte super.	-
Fazer scratch
Ativado	Reprodução	Anel	-
Acelerar ou abrandar a reprodução
Ativado	Pausa	Parte super.	Premir continuam.
Mover-se rapidamente na faixa
Ativado	Pausa	Anel	-
Mover-se lentamente na faixa
Desativado	Reprodução	Parte super.	-
Acelerar ou abrandar a reprodução
Desativado	Reprodução	Anel	-
Acelerar ou abrandar a reprodução
Desativado	Pausa	Parte super.	Premir continuam.
Mover-se rapidamente na faixa

Açoes das jog wheels com o DJUCED®:

Modo Vinyl	Reprod./Pausa	Jog wheel	Botão SHIFT
Ativado Reprodução		Parte superior	-
Fazer scratch
Ativado	Reprodução	Anel	-
Acelerar ou abrandar a reprodução
Ativado Pausa		Parte superior	Premir continuamente
Mover-se muito rapidamente na faixa
Ativado Pausa Anel			Premir continuamente
Mover-se muito rapidamente na faixa
Desativado	Reprodução	Parte superior	-
Acelerar ou abrandar a reprodução
Desativado	Reprodução	Anel	-
Acelerar ou abrandar a reprodução
Desativado	Pausa	Parte superior	-
Mover-se rapidamente na faixa
Desativado	Pausa	Parte superior	Premir continuamente
Mover-se muito rapidamente na faixa

6. Modos de reproducao

Q: ativa ou desativa o modo Quantização. A quantização permite-lhe aplicar uma ação na batida segunte na grelha (reproduzir a faixa, colocar um punto Cue,,iniciar um loop,etc.).

• SHIFT + Q: permite-lhe alterar a escalà de andamento.

O Serato DJ Lite não inclui o modo Quantização.

O Serato DJ Pro inclui o modo Quantização.

SLIP: ativa ou desativa o modo Slip. No modo Slip, aCESSA de reproducao do deck continua aavançar em segundo plano quando aplicá um efeito ou um loop, colocá um punto Cue ou utilizes as jog wheels. quando para de aplicar um efeito, a reproducao é retomada a partir do ponto ond a faixa estaria se tivesse continuado a ser reproduzida.

O Serato DJ Lite não inclui o modo Slip.
O Serato DJ Pro inclui o modo Slip.

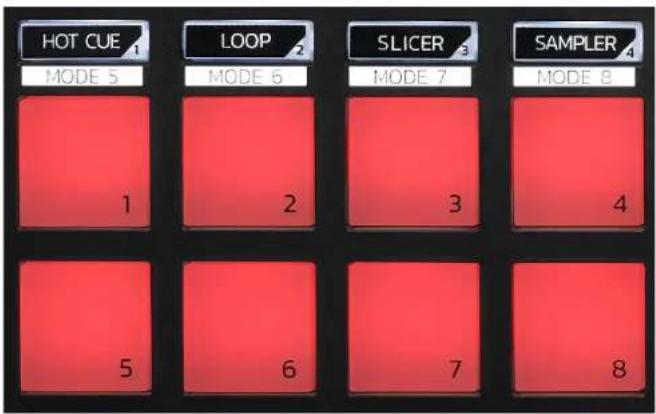

7. Pads e modelos

Botoes de modelos: permitem-lhe ativar até oito modelos.

Para ativar um modo principal, prima HOT CUE, LOOP, SLICER ou SAMPLER.

Para ativar um modo secundário (MODE 5, MODE 6, MODE 7 e MODE 8), prima simultaneamente SHIFT e HOT CUE, LOOP, SLICER ou SAMPLER. O botão do modoComeça a piscar.

Os modelos ativados nos pads variam de acordo com o software utilizado.

Para mais informações sobre os不同类型 modelos como DJUCED®, Serato DJ Lite e Serato DJ Pro, leia a classe Modos e pads na págnica 37.

Pads de desempenho: um pad executa uma ação.

Misturar

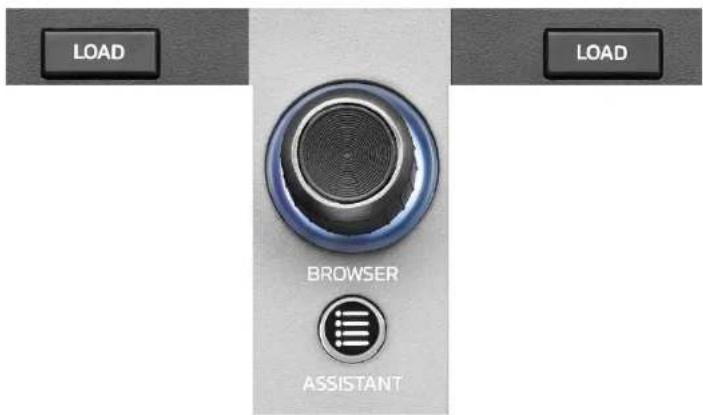

8. Controles de seleção de faixas

LOAD*: cara g a faixa selecionada no deck de destino. No DJUCED, recolhe ou expande pastas.

Codificador BROWSER: permite-lhe navegar na sua biblioteca de musica rodando o codificador para a esquerda (para cima) ou para a direita (para baixo). Prima o codificador para selectionar pastas e ficheiros. No DJUCED®, prima SHIFT e o codificador para regressar à raiz da sua biblioteca de música.

*A funcionalidade e identica nos decks 1 e 2.

Anel iluminado:

• No DJUCED®, minha o;nível de energia da faixa principal para o andamento.
• No Serato DJ Lite, minha o ritmo. A luz piscá de acordo com a batida da faixa.

ASSISTANT:

• No DJUCED®, apareça o pailé que sugere as melhores faixas seguèntes para a sua mistura. Prima ASSISTANT e rode o codificador para fazer o[nével de energia das faixas que são sugeridas.
• No Serato DJ Lite, adicona a faixa atualmente em reproducao à lista Prepare (Preparar).

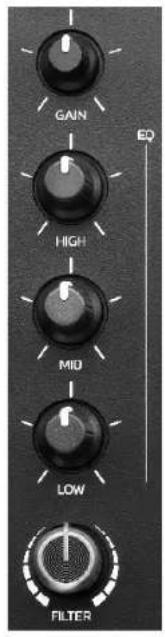

9. Secção de mistura

Botão GAIN*: ajusta o ganho (ou está, o não do volume antes do fazer de volume).

Equalizar de 3 bandas (EQ)*:掌控 a intensidade do EQ. Ha um botão associado a cada banda: HIGH, MID e LOW.

Botão FILTER*: ajusta a frequência do FILTER duplo (passa-alto e passa-baixo).

*A funcionalidade e identica nos decks 1 e 2.

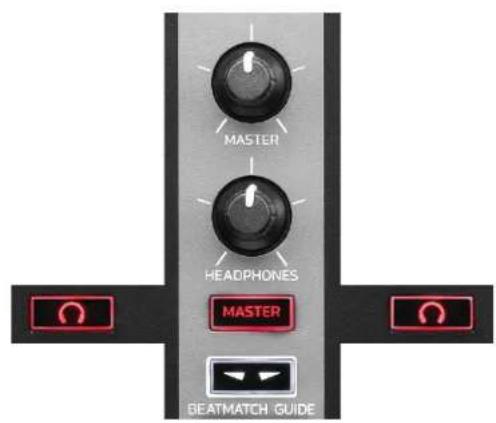

10. Monitorização, volume e Beatmatch Guide

Volume MASTER: ajusta o volume da mistura em reproducao nos altifalantes.

Volume HEADPHONES: ajusta o volume da saía de auscultadores.

Monitorização: seleciona a fonte de som reproduzidas nos auscultadores.

• reproducz o som do deck 1 ou deck 2.
• MASTER: reproduc o som da mistura em reprodução alto e bom som para o-publico.

*A funcionalidade e identica nos decks 1 e 2.

BEATMATCH GUIDE: ativa ou desativa os guias de luzes para fazer o andamento e alinhar as grelias de batidas das两大 faixas. Existem quatro setas vermelhas por deck.

DJUCED® define um dos decks como o deck de sincronização principal (Master Sync) e o除外 como o deck subordinado. As setas vermelhas iluminam-se apenas no deck subordinado, uma vez que este deck segue o andamento do deck de sincronização principal.

O Serato DJ Lite não define um deck de sincronização principal. As setas vermelhas iluminam-se em outros decks.

• Guias visuels TEMPO: se uma das两大 setas vermelhas situadas à direita de um fader de andamento estiver iluminada, isto significica que o andamento (ou está, o número de batidas por minuto) da faixa em reprodução neste deck éDIFFERente do andamento do outras deck.

As setas indicam a direção em que deve mover o fader de andamento de modo a fazer o andamento da faixa em reproducao para coincidar com o andamento no除外 deck.

• Seta superior iluminada: mova o fader de andamento para cima. Isto irá abrandar o andamento.
• Seta inferior iluminada: mova o fazer de andamento para baixo. Isto irá acelerar o andamento.

• Setas não iluminadas: o andamento do deck é IDENTICO ao andamento do除外 deck.

• Guias visuels BEAT ALIGN: se uma das两大 setas vermelhas situadas por boa de uma jog wheel estiver iluminada, isto significica que as batidas da faixa em reproducao neste deck não está alinhadas com as batidas do除外 deck.

As setas indicam a direção em que deve rodar a jog wheel de modo a alinhar as batidas da faixa em reprodução com as batidas do除外 deck.

• Seta esquerda iluminada: rode a jog wheel no sentido dos ponteiros do relógio. Isto accelerara a velocidade de reprodução.
• Seta direita iluminada: rode a jog wheel no sentido contrário ao dos ponteiros do relógio. Isto abranda a velocidade de reprodução.
• Setas não iluminadas: as batidas do deck está alinhadas com as batidas do outro deck.

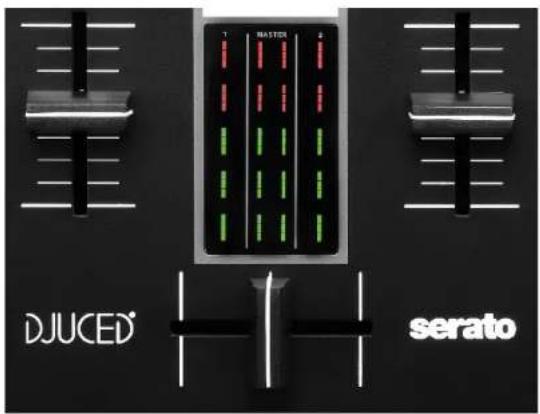

11. Misturador

Fader de volume*: ajusta o volume do deck.

Medidor de VU: apareça o;nível do sinal de audio dos decks 1 e 2, jintamente com o da saía Master para altifalantes.

Crossfader: permite-lhe fazer uma transicao entre das faixas augmentando o volume de um dos decks e ao mesmo tempo diminuindo o volume do除外 deck.

• Crossfader completeness para a esquerda: ouve apenas a faixa no deck 1.
• Crossfader completeness para a direita: ouve apenas a faixa no deck 2.

• Crossfader ao centro: ouve as faixas em ambos os decks 1 e 2 simultaneamente.

• A funcionalidade é identica nos decks 1 e 2.

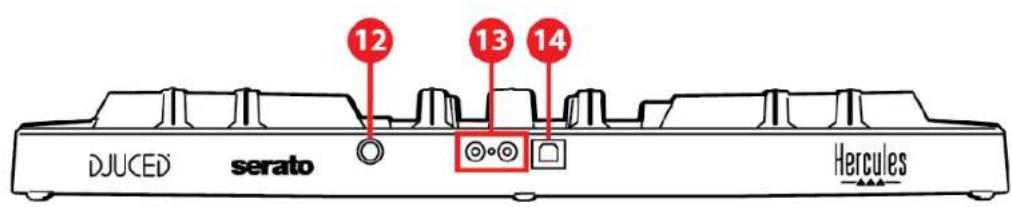

Conectores

1. Porta de expansão Hercules propietária
2. Saïda Master para altifalantes (saïda 1-2)
   14.Porta USB-B 2.0
3. Saía de auscultadores (saía 3-4)

Porta de expansão: permite-lhe ligar acessórios adiconais.

Saía Master para altifalantes (sáIDA 1-2): permite-Ihe ligar altifalantes ativos.

Formato: 2 x RCA (Cinch)

Porta USB-B 2.0: permite-Ihe ligar o controlador a um computador.

Saía de auscultadores (saía 3-4): permite-lhe ligar auscultadores a fim de monitorizar faixas.

Formato: conector minijaque estéreo de 3,5 mm

4. InstALAÇAO

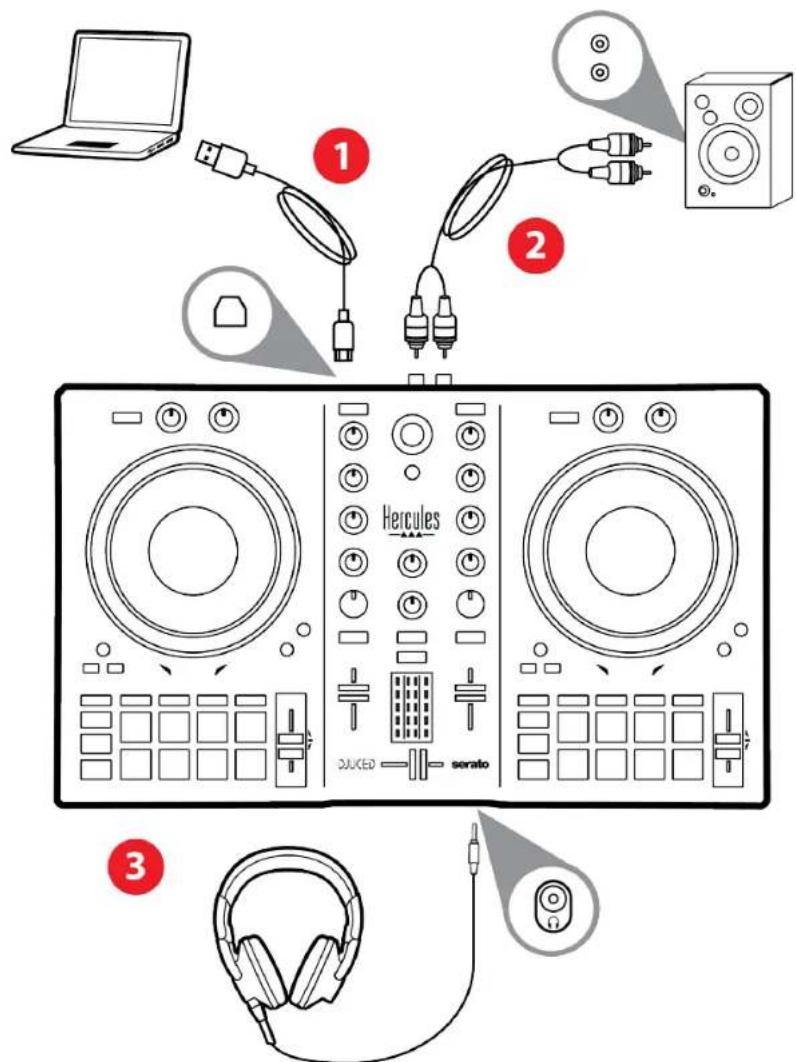

Ligações

1. Ligue o controlador DJControl Inpulse 300 MK2 ao computador com o cabo USB.
2. Ligue as entradas dos altifalantes ativos àssaidas de altifalantes do DJControl Inpulse 300 MK2 (2 RCA).
3. Ligue os auscultadores ao conector minijaque estéreo de 3,5 mm na parte frontal do DJControl Inpulse 300 MK2.

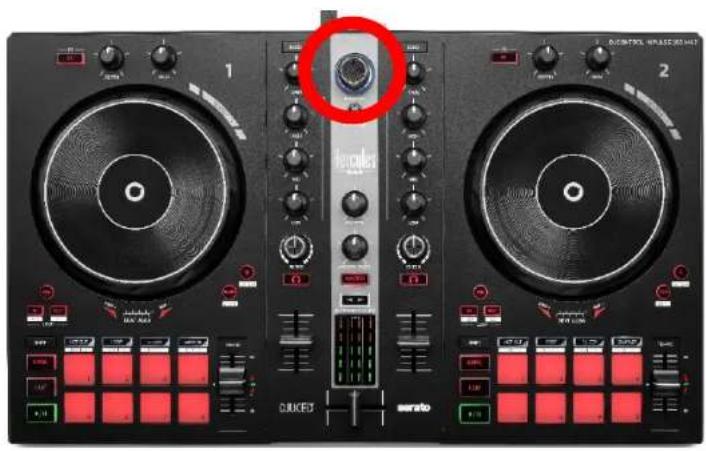

Uma sequência de iluminação LED, chamada Vegas Mode, é incidiada cada vez que liga o disposítivo ao computador. A sequência Vegas Mode tem lugar em quatre fases, permitindo-lhe acender todos os LED e aparecer as发展目标 cores possíveis do anel de energia retroiluminado multicolor.

Transferir o software

DJUCED

https://support.hercules.com/product/djcontrolin pulse300mk2/ (em inglês).

1. Transfira e instale o pacote de controladores para o Sistema operativo do seucomputador.

macOS®: HDJCSeries Mac

Windows®: HDJCSeries PC

O Windows® requer que instale os controladores a fim de'utilizar o DJControl Inpulse 300 MK2 no modo ASIO, o qual reduz a latência em comparação com o modo WASAPI e é geralmente mais estável.

Os controladores también lhe permitem testar o DJControl Inpulse 300 MK2 e verificar a versão do firmware no Windows® e no macOS®.

1. Inicie o software DJUCED®. É aparenda uma janela,indicando que o seu produto foi detetado com exito e está pronto a utiliser.

Quando executa o software pela primeira vez, o DJUCED® guia- o(a) atraves das ligações dos auscultadores e altifalantes ativos (ou permite-lhe utilizes os altifalantes integrados no computador, não possuir altifalantes ativos externos). Siga as informações passo a passo presentadas no ecra antes de partir.

Definições de audio:

Para alterar as definições da placá de som, clique no icone da roda dentada a metade superior direita do ecra. Épresentado o menu Settings (Definições).

Selezione o separator Audio (Áudio) para escolher a placá de som e attribuir as saídas para auscultadores e altifalantes.

A configuraçao padrão para o Windows é a segunte:

• Audio device (Dispositivo de audio): DJControl
  Input 300 MK2 ASIO (ASIO)

Output (Sáida):

Master: Outputs 1&2
○ Headphones: Outputs 3&4

A configuraçao padrão para o macOS é a segunte:

• Audio device (Dispositivo de audio): DJControl
  Inpulse 300 MK2

• Output (Saída):

Master: Outputs 1&2

○ Headphones: Outputs 3&4

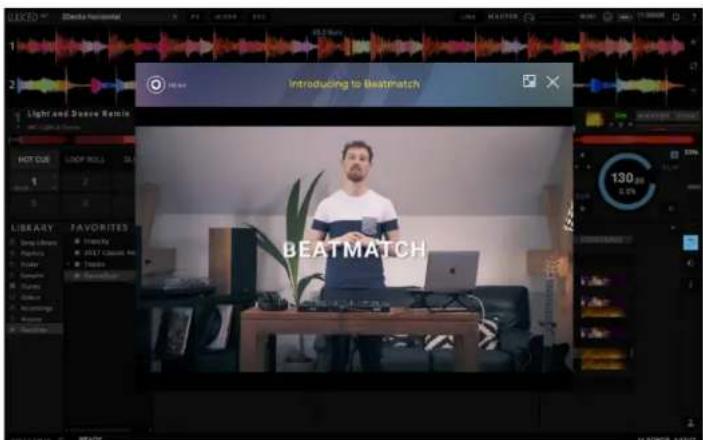

Siga os tutorrais da Hercules DJ Academy integrados no DJUCED®, aes quais pode acederblicko noicone

1. Visit: https://serato.com/dj/lite/downloads (em inglês).
2. Transfira e instale o Serato DJ Lite.

3. Visit: https://support.hercules.com/product/djcontrolin pulse300mk2/ (em inglês).

4. Transfira e instale o pacote de controladores para o sistema operativo do seu computador.

macOS®: HDJCSeries Mac
Windows®: HDJCSeries PC

O Windows® quer que instale os controladores a fim de utilizes o DJControl Inpulse 300 MK2 no modo ASIO, o qual reduz a latência em comparação com o modo WASAPI e é geralmente mais estável.

Os controladores también lhe permitem testar o DJControl Inpulse 300 MK2 e verificar a versão do firmware no Windows® e no macOS®.

O Hercules DJControl Inpulse 300 MK2 inclui uma licença para o Serato DJ Lite, não uma licença para o Serato DJ Pro. Se instalar o Serato DJ Pro em vez do Serato DJ Lite, o Serato DJ Pro funciona com o seu DJControl Inpulse 300 MK2 durante um periodo de avaliação. No fim deste período de avaliação, se Continuing a utilizeso o Serato DJ Pro, tera de adquirir uma licença do Serato DJ Pro.

5. Animar a sua mistura

Existem differses formas de animar a sua mistura.

Modos e pads

Pads

No DJUCED®, os pads 1 a 8 executam as ações correspondentes ao modo atualmente"Ativado.

No Serato DJ Lite, os pads 1 a 4 executam as ações correspondentes ao modo atualmenteativado. Os pads 5 a 8 executam as segunteações:

• Pad 5: Reverse (reproducao inversa)
• Pad 6: recuar
• Pad 7: avançar rapidamente
• Pad 8: Censor. Esta ação permite-lhe reproduzir a faixa no sentido invenso quando premir continuamente o pad. Assim que solta o pad, a reprodução é retomada a partir do ponto onde a faixa estaria se tivesse continuado a ser reproduzida normalmente. Isto pode ser utilizes para disfarçar linguagem explicita numa música.

Os modelos ativados nos pads variam de acordo com o software utilizado:

Modos	DJUCED®	Serato DJ Lite	Serato DJ Pro**
1	Hot Cue	Hot Cue	Hot Cue
2	Loop	Auto Loop	Auto Loop
3	Slicer	Stems	Stems
4	Sampler	Sampler	Sampler
5	TonePlay	-	Pitch Play
6	FX	-	Loop Roll
7	Slicer Loop	-	Manual Loop
8	BeatJump	Scratch Banks	Scratch Banks

** Licença do Serato DJ Pro não inclúa.

Modo Hot Cue

Um punto Hot Cue é um marcador (como num livre) que pode colocar numa faixa para voltar a localizar fácilmente estemomento na faixa e regressar instantaneamente ao mesmo posteriormente.

No DJUCED®, poder ser definidos oito pontos Hot Cue por faixa.

No Serato DJ Lite, poder ser definidos quatre pontos Hot Cue por faixa.

No Serato DJ Pro, poder ser definidos oito pontos Hot Cue por faixa.

1. Para aceder ao modo Hot Cue, prima HOT CUE. A luz do botão HOT CUE permanece acesa.
2. Para definir um punto Hot Cue, prima um pad.
3. Para reproducir a faixa a partir de um punto Hot Cue, prima o pad correspondente.
4. Para remover um punto Hot Cue, prima SHIFT e o pad simultaneamente.

Modo Loop

Um loop é uma parte da faixa que é reproduzida repetitamente.

1. Para aceder ao modo Loop, prima LOOP. A luz do botão LOOP permanece acesa.

No DJUCED®:

1. Para aplicar um loop, prima continuamente um pad.
2. Para desativar um loop, solte o pad correspondente.

No Serato DJ Lite:

1. Para aplicar um loop, prima um pad.
2. Para desativar um loop, prima o pad correspondente.

Duração do loop:

Deck 1 / Deck 2	DJUCED®	Serato DJ Lite
Pad 1	1/16 de uma	1 batida
Pad 2	1⁄8 de uma batida	2 batidas
Pad 3	1⁄4 de uma	4 batidas
Pad 4	1⁄2 de uma batida	8 batidas
Pad 5	1 batida	-
Pad 6	2 batidas	-
Pad 7	4 batidas	-
Pad 8	8 batidas	-

No DJUCED, aCESS O RAPIDOS DE REPRODUCTION do deck continua a avançar em segundo plano quando aplicou um loop. quando desativa o loop, a reprodução é retomada a partir do ponto onde a faixa estaria se tivesse continuado a ser reproduzida.

Modo Slicer

O modo Slicer apenas está disponible no DJUCED®.

No DJUCED®, o modo Slicer permite-lhe dividir o loop ativo em oito secções. O loop move-se ao longo da faixa.

1. Para aceder ao modo Slicer, prima SLICER. A luz do botão SLICER permanece acesa.
2. Para reproducir uma�� como um loop, prima continuamente um pad.
3. Para parar de reproducir uma coisa, solte o pad correspondente.

Modo Stems

O modo Stems apenas está disponible no Serato DJ Lite.

No Serato DJ Lite, o modo Stems permite-Ihe分开aruma faixa em quatre partes différentes (vozes e instrumentos), chamadas "stems".

1. Para aceder ao modo Stems, prima SLICER. A luz do botão SLICER permanece acesa.
2. Cada um dos pads 1 a 4 está associado a um stem. Para parar de reproducir um stem, prima o pad correspondente. A luz do pad apaga-se.
3. Para retomar a reprodução do stem, prima o pad correspondente. O pad illumina-se.

Stems:

Deck 1 / Deck 2	Stem
Pad 1	Vozes
Pad 2	Melodia
Pad 3	Graves
Pad 4	Percussão

Modo Sampler

Uma amostra é um som breve reproduzido por cima da faixa atualmente em reproducao: pode ser reproduzido uma vez ou em repeticao.

No DJUCED®, os pads 1 a 8 permitem-Ihe reproducir as oito amostras presentes nas primeiras两大 linhas do amostrador multicamada.

Para visualizar o amostrador multicamada, seleccione 2Decks Horizontal + 2 Samplers no menu pendente na metade superior esquerda do ecran no DJUCED®.

No Serato DJ Lite, os pads 1 a 4 permitem-lhe reproduzir uma amostra.

Para visualizar o pane l de amoas, clique em no Serato DJ Lite.

1. Para aceder ao modo Sampler, prima SAMPLER. A luz do botão SAMPLER permanece acesa.
2. Para reproducir uma amostra, prima um pad.
3. Para parar de reproducir uma amostra, prima SHIFT e o pad correspondente simultaneamente.

Modo 5

O Serato DJ Lite não inclui o modo 5 (TonePlay).

O Serato DJ Pro, em-Conjunto com o plug-in Pitch 'n Time, oferece um modo Pitch Play que funciona utilizeso mesmo原則do modo TonePlay.

No DJUCED®, o modo 5 corresponde ao modo TonePlay. Este modo permite-lhe reproducir um punto Hot Cue em differedes tons.

1. Ative o modo Hot Cue e em seguida selecione um punto Hot Cue.
2. Para aceder ao modo 5, prima SHIFT e HOT CUE simultaneamente. O botão HOT CUE começa a piscar.
3. Para alterar o tom de um punto Hot Cue, prima um dos pads de 2 a 8.
4. Para voltar ao tom original, prima o pad 1.

Alterar o tom:

Deck 1 / Deck 2	Tom
Pad 1	Tom original
Pad 2	+ 1
Pad 3	+ 2
Pad 4	+ 3
Pad 5	- 1
Pad 6	- 2
Pad 7	- 3
Pad 8	- 4

Modo 6

O Serato DJ Lite não inclui o modo 6.

No DJUCED®, o modo 6.Oferece um modo adicular para controlar o paine de efeitos.

Um efeito é por vezes umAGO ou uma combinação de filtros aplicados numa faixa para alterar o respetivo som (eco, reverberação, etc.).

1. Para aceder ao modo 6, prima SHIFT e LOOP simultaneamente. O botão LOOP começa a piscar.
2. Para executar uma ação, prima um pad.

Açoes possíveis:

Deck 1 / Deck	Efeitos
Pad 1	Efeito 1 do pailin
Pad 2	Efeito 2 do pailin
Pad 3	Efeito 3 do pailin
Pad 4	Mostra/oculta o pailin de efeitos
Pad 5	Altera o efeito 1 no pailin
Pad 6	Altera o efeito 2 no pailin
Pad 7	Altera o efeito 3 no pailin
Pad 8	-

Modo 7

O Serato DJ Lite não inclui o modo 7.

No DJUCED®, o modo 7 corresponde ao modo Slicer Loop. Este modo permite-lhe dividir o loop ativo em oito secções. Ao contrário do modo Slicer, o loop ativo permanece em loop neste modo.

1. Para aceder ao modo 7, prima SHIFT e SLICER simultaneamente. O botão SLICER começa a piscar.
2. Para reproducir uma�� como um loop, prima continuamente um pad.
3. Para parar de reproducir uma��, solte o pad correspondente.

Modo 8

No DJUCED®, o modo 8 corresponde ao modo BeatJump. No Serato DJ Lite e Serato DJ Pro, o modo 8 corresponde ao modo Scratch Banks.

No DJUCED®, o modo 8 corresponde ao modo BeatJump. Este modo permite-lhe fazer um salto com precisão na faixa.

1. Para aceder ao modo 8 (BeatJump), prima SHIFT e SAMPLER simultaneamente. O botão SAMPLER começá a piscar.
2. Para fazer um salto, prima um pad.

Duração do salto:

Deck 1 / Deck 2	Saltar
Pad 1	Recuar 1 batida
Pad 2	Avança 1 batida
Pad 3	Recuar 2 batidas
Pad 4	Avança 2 batidas
Pad 5	Recuar 4 batidas
Pad 6	Avança 4 batidas
Pad 7	Recuar 8 batidas
Pad 8	Avança 8 batidas

No Serato DJ Lite e Serato DJ Pro, o modo 8 corresponde ao modo Scratch Banks. Este modo permite-lheregar instantanamente uma amostra de scratch na jog wheel em vez da faixa atualmente em reproducao e em seguida regressar rapidamente a faixa que se encontrar em reproducao.

Para aparecer o pane l de amostras de scratch, clique em o Serato DJ Lite.

1. Para aceder ao modo 8 (Scratch Banks), prima SHIFT e SAMPLER simultaneamente. O botão SAMPLER começa a piscar.
2. Para reproducir uma amostra de scratch, prima um pad.
3. Para parar de reproducir una amostra de scratch e regressar à faixa que esteve a ser reproduzida anteriormente, prima SHIFT o pad correspondente simultaneamente.

Amostras:

Fazer scratchbine em produzir um efeito sonoro a partir de uma faixa rodando a jog wheel.

1. Para ativar a funcao de scratch, prima SHIFT e SLIP simultaneamente.

De modo a garantir que a funcao de scratch (modo Vinyl) está ativada, prima SHIFT. O botao SLIP está iluminado.

1. Coloque o dedo indicator em cima da jog wheel e faça��enos movimento rapiados para a direita e para a esquerda.

Pode repetir este scratch multiplas vezes para Criar um ritmo.

Filtros

O ajuste do filtró da faixa permitte-lhe atenuar determinadas Frequências.

• Atenuar as altas frequências (conhecido como FILTER passa-baixo ou padr de corte alto): rode o botão do padr (FILTER) para a esquerda.
• Atenuar as baixas freqências (conhecido como过滤 passa-alto ou过滤 de corte baixo): rode o botão do过滤 (FILTER) para a direita.

O produit inclui uma placá de som multicanal integrada, permitindo-lhe reproduzir a sua Mistura em altifalantes para o-publico (saída Master para altifalantes) e monitorizar a faixa segunte que está a preparar nos auscultadores (saída de auscultadores).

Saía Master para altifalantes (saía 1-2)

Por predefinição, cada vez que o produit é ligado, a saía de auscultadores é atribuída à saía 3-4 para poder functionar com todo o software de DJing disponible no mercado – incluindo o DJUCED® e o Serato DJ Lite, em particular.

No entanto, caso pretenda utiliser a saía de auscultadores do produit para ouvir música no computador utilizing o iTunes, por exemplo, deve encaminhar a saía 1-2 para a saía de auscultadores. Para tal, prima o botão MASTER.

7. Competibilidade

USB Audio / USB MIDI

Este produit é Plug & Play e pode funciona sem controladores em qualquer PC ou Mac, uma vez que está em conformidade com as normas de USB Audio e USB MIDI.

Painel de controlo ASIO e Windows®

Para poder utiliser o controlador DJControl Inpulse 300 MK2 como serato DJ Lite, deve instalar os controladores ASIO. Os controladores ASIO está disponible here:

Se estiver a utiliser o DJUCED®, también pode transferir os controladores ASIO a fim de tirar parte da latência inferior no seu PC.

Os controladores ASIO incluem um panei de controlocessivel na barra de tarefas no PC, ou no diretorico C:\Program Files\DJHERCULESMIX\Audio\DJ Console Series\. Este panei permite-lhe ajustar as differentes definições ASIO, incluindo os tamanhos da memória intermedia e a latência.

Para ajustar as definições ASIO:

• Defina o tamanho da memória intermédia USB para 1 ms.
• Defina o tamanho da memória intermédia ASIO para 4 ou 8 ms.
• Inicie o seu software (por exemplo: DJUCED®) e selecione o controlador ASIO do DJControl Inpulse 300 Mk2:

Assim que o software começar a'utilizar o controlador ASIO, não sera possível alterar as definições ASIO no panei de controlo. Isto é perfeitamente normal e indica que o controlador ASIO está a ser utilizado.

Utilize o seu software e fique atento(a) quaisquer artefactos, falhas de audio (estalidos, etc.) e problemas de latência: no caso de algo命中es problemas ocorro, terá de fazer os tamanhos da memória intermédia em conformidade.

Feche o software e ajuste a memória intermedia ASIO um valor de cada vez:

• Reduza o tamanho da memória intermediaria para reduzir a latência.
• Aumente o tamanho da memória intermedia se notar falhas ou artefactos no录音.

Terá de repetir este procedimento às告诉大家 o tamanho da memória intermedia ideal para o seuSYSTEMA.

Os controladores está disponívelisquiry:

Atualização do firmware

O seu produit possui um modo de atualização automática do firmware. Este requires a instalação dos controladores Hercules靼 as instruções aparecidas no eça. A atualização do firmware é automatística.

Os controladores está disponible here:

Este modo está disponible quando liga o seu produto a uma fonte de alimentação USB e éutilizando na loja, em particular. Neste caso, o produto não está operacional, mas sim no modo de demonstração: uma sequência de demonstração que acende as differentes luzes do controlador é repetida automaticamente de forma continua.

9. Perguntas freqentes

1. Não há som nos meus auscultadores.

Certifique-se de que ligou os auscultadores à parte frontal do produit, uma vez que este está equipado com uma placá de som multicanal para funciona com o DJUCED® e Serato DJ Lite.

Por predefinição, os dois botões de monitorização são"Ativados quando o software é iniciado pela primarya vez. Pode選擇ar em seguida qualquer deck quepretenda ouvir nos auscultadores, ou utilizeo o botãoMASTER para ouvir os resultados da sua mistura.

2. O som nos meus auscultadores está distorcido.

Certifique-se de que os seuis auscultadores possuem um conector TRS (auscultadores padões) e não um conector TRRS (auscultadores + microfone).

Os connectores TRRS não são compatíveis com o controlador DJControl Inpulse 300 MK2.

3. Não há som nos meus altifalantes.

Certifique-se de que ligou os auscultadores aos connectores RCA na parte posterior do produits, uma vez que este está equipado com uma placá de som multicanal pré-configura para funcional com o DJUCED® e Serato DJ Lite.

De modo a testar (sem utilizes software de DJing) se a interface de audio do controlador DJControl Inpulse 300 MK2 produz som, pode visualizar o paine de controlo do controlador de DJing. Clique no separator ABOUT (ACERCA DE) e em seguida no icone do altovalante. O icone fica verde quando som é reproduzido.

4. Não há som nos altifalantes do meucomputador portátil.

O seu produit está equipado com uma placá de som multicanal pré-configurada. Casopretendautilizar os altifalantes integrados do seu computador portátil:

• No DJUCED®, aceda às definições e seleciona a opção SEND MASTER TO COMPUTER SPEAKERS (ENVIAR O SINAL PRINCIPAL PARA OS ALTIFALANTES DO COMPUTADOR).

• No Serato DJ Lite, aceda às definições, abra o separator Audio (Áudio) e seleciona a opção Use Laptop Speakers (Utilizador altifalantes do computador portátil).

5. Não há som nos meus auscultadores ou nos altifalantes de meu computador portátil.

Por predefinição, o som provém da saía Master para altifalantes e da saía de auscultadores. Como tal, é normal que o seu computador portátil não emita qualquer som.

Casopretendautilizarosaltifalantesintegradosdo seu computadorportátil:

• No DJUCED®, aceda às definições e seleciona a opção SEND MASTER TO COMPUTER SPEAKERS (ENVIAR O SINAL PRINCIPAL PARA OS ALTIFALANTES DO COMPUTADOR). Develigar os seu auscultadores ao controlador DJControl Inpulse 300 MK2.

• No Serato DJ Lite, aceda às definições, abra o separator Audio (Áudio) e selecione a opção Use Laptop Speakers (Utilizador altifalantes do computador portátil). Deve ligar os seu auscultadores ao controlador DJControl Inpulse 300 MK2.

De modo a testar (sem utilizes software de DJing) se a interface de audio do controlador DJControl Inpulse 300 MK2 produz som, pode visualizar o paine de controlo do controlador de DJing. Clique no separator ABOUT (ACERCA DE) e em seguida no icone do altovalante. O icone fica verde quando som é reproduzido.

6. Não consigo ligar os meus altifalantes multimédia ao DJControl Inpulse 300 MK2.

Se os connectores dos seuis altifalantes foram differentes dos connectores do DJControl Inpulse 300 MK2, pode utilize um adaptor duplo RCA/minijaque de 3,5 mm (não incluido) ou qualquer及其他 formato de adaptor correspondente ao seuis altifalantes.

Tambem pode ligar os altifalantes à saída de auscultadores e encaminhar a saída 1-2 para a saída 3-4 premindo o botão MASTER.

7. O controlador DJControl Impulse 300 MK2 é compatível com um iPad ou iPhone?

Não, o controlador DJControl Inpulse 300 MK2 não é compatível com um iPad ou iPhone. Apenas funciona com um PC ou Mac.

Hercules

SUPORTE TECNICO

https://support.hercules.com

Marcas commerciais

Intel® e Intel Core™ sãoscarcascomerciaisoumarcasregistadasda Intel Corporation.

Microsoft® Windows® 10/11 é uma marca registada oumarca comercial da Microsoft Corporation nos EUA e/ou nouts prises.

Mac® e macOS® sãoemarks commerciais da Apple Inc., registadas nos EUA e noutsros paises.

Serato, Serato DJ Lite e Serato DJ Pro são marca registadas da Serato Audio Research Limited.

A marca DJUCED® e os elementos graficos do DJUCED ® são propriedade da Guillemot Corporation.

ASIO é uma marca comercial da Steinberg Media Technologies GmbH.

Todas as outras MARCAS commerciais e nomes de MARCAS são por este meio reconhecidos e pertencem aos respetivos propriétários. As ilustrações não são vinculativas. Os conteudos, os desenhos e as espécificações neste documento está sujeitos a alteração sem avis prévio e podem variar consoante o País.

Direitos de autor

Nenhuma parte deste manual pode ser reproduzida, resumida, transmitida, transcripta, armazenada num sistemas de recuperação ou traduzida para qualquer idioma ou linguagem informática, sob qualquer forma ou por qualquer meio, eletrónico, mecânico, magnétrico,manual, via fotocópia, gravação ou outras, sem a autorização expressa por escrito da Guillemot Corporation S.A.

Leia atentamente o Contrato de Licença aparecido durante a instalação do DJUCED® e Serato DJ Lite.

DJCONTROL INPUT 300 MK2

PykoBoDcTBo nOJIb3OBaTeJЯ

OΓJIABJIΕΗΝΕ

1. CODEPJKMOE KOPOBKn 5
2. TEXHnueCKNE XAPAKTEPNCN 6
   3.Функци.. 7

Ouua uHopmaua 7
Ieku 8
CaeedeHue mpeko8 21
Pa3beMbI 29

1. YCTAHOBKA 30

IodKJIIOueHue 30
CkaueaHue npo2paMMHO2O
obecneueHua 32
DJUCED 32
Serato DJ Lite 36

1. TBOPUECKA PABOTA C MUKCAMN.....38

Pexumbl u nədbi. 38

138

PexumHotCue 40

Pexum Loop. 41
Pexum Slicer. 43
PexumStems 44
Pexum Sampler 45
Pexum 5. 46
Pexum 6. 48
Pexum 7. 49
Pexum 8. 50
CkpemyuHa 52
Φunbmpbl. 53

1. MHOROKAHAJbHAR 3BYKOBAR KAPTA.54

Master-ébixod间隙 KOJIOHOK (ebixod 1-2) 54
BbIXoOd Jn HayuHukoe (bbixo3-4) .... 55

1. COBMECTMMOCTb 56

USB Audio / USB MIDI 56
ASIO u naHeIb ynpaBneHua dJa
Windows 56
OboBHeHue npouu6ku 59

1. DEMOHCTPAUHOHHbI PEXIM 60
2. YACTO 3AADABAEMBIE BOPPOCbl.....61

DJCONTROL INPULSE 300 MK2

Hercules DJControl Inpulse 300 MK2-3to NOIHOyHKUHOHaJIbHbI KOHTPOJIpep, KOTOpBI NOMOKeT Bam OCBOITb CBeDEHne TpeKOB 6laRaOpaPcN CPeUaJIbHbIM OyHKUaM, BnDeOypOKaM n INTeRpaCn c npINOJxENm DJUCED® n Serato DJ Lite.

B cocstab komплекta Hercules DJControl Inpulse 30MK2 Bxodnt liuhen3na Ha Serato DJ Lite, Ho HeBXODNT liuhen3na Ha Serato DJ Pro. Ecni yctaHOBnTB Serato DJ Pro BmecTo Serato DJ Lite, npinloJHne Serato DJ Pro bUdET pa6oTaTb c KOHTPOJIePOM DJControl Inpulse 300 MK2 B TeueHne npo6Horo nepnoDa. Ecni Bbl peuIte n daJeE uCNoJIb3OBAHnEserato DJ Pro, To no okOHuaHn IpO6Horo npepnoDa Bam HuxHo 6ydet npno6peCTn liuhen3nHO Ha Serato DJ Pro.

1. CodepЖимоe kopo6kn

Hercules DJControl Inpulse 300 MK2
- Ka6eIb nIraHnA (USB-A/USB-B), B onIeTke
- Haknei Hercules, Serato n DJUCED®
- TapaHTnHbI TaIOH

Bbl moxete cHraTb 3aunTHyU pHeKU, 3aKpbBaHOuK BOIOMeTp Ha KOHTpOJIpe Hercules DJControl Inpulse 300 MK2. Ho DeIaTb 3TO He o6aTeIbHo, NOCKoIbKy pHe MeHaet NOpIb3OBaTbcr BOIOMeTpOM n He BnIeT Ha erO pa6OtY.

2. TexHnueckne xapaKTepeNCTnKN

CnCTeMHbIe Tpe6oBaHnIa:

• DJUCED®:
