Tipo de aspirador	Aspirador de costas
Marca	Kärcher
Modelo	BVL 31 Bp
Alimentação	Bateria de íon de lítio 36 V (não fornecida)
Potência nominal	350 W
Capacidade do reservatório	3 L
Fluxo de ar máximo	35,4 l/s
Depressão máxima	18,9 kPa (189 mbar)
Autonomia (modo normal)	16 a 41 min conforme a bateria
Autonomia (modo Eco)	26 a 73 min conforme a bateria
Peso operacional	5,0 kg
Dimensões (C x L x A)	220 x 320 x 390 mm
Diâmetro da mangueira	35 mm
Comprimento da mangueira	1,0 m
Nível de ruído	65 dB(A)
Filtragem	Filtro de proteção do motor + saco de feltro ; filtro HEPA opcional
Utilização	Profissional (hotéis, escolas, hospitais, etc.)
Modo Eco	Sim, tecla dedicada
Acessórios incluídos	Bocal para piso, tubo telescópico, bocal para fendas, alças, cintos
Classe de proteção	III
Manutenção	Substituição do saco filtrante, filtro de proteção do motor ; HEPA 1x/ano
Segurança	Desligamento automático em superaquecimento, proteção do motor
Garantia	Conforme condições do país

Perguntas frequentes - BVL 31 Bp Kärcher

Como substituir o saco filtrante de feltro ?

Destrave e remova o coletor de impurezas. Extraia o saco filtrante de feltro antigo. Coloque um novo saco filtrante de feltro puxando a braçadeira de borracha sobre o tubo de aspiração (interior). Recoloque o coletor de impurezas e trave-o.

Como ativar o modo Eco ?

Pressione a tecla Eco localizada no bloco de comando. O modo Eco reduz a potência de aspiração para economizar a bateria. Para desativar, pressione novamente.

Qual bateria posso usar ?

Utilize exclusivamente blocos de bateria Kärcher originais, por exemplo Battery Power 36/25, 36/50, Battery Power+ 36/60 ou 36/75. Não use pilhas não recarregáveis.

Com que frequência substituir o filtro HEPA ?

O filtro HEPA (acessório especial) deve ser trocado uma vez por ano. Remova o coletor de impurezas, gire a cabeça de aspiração 180°, destrave e remova o filtro antigo, insira o novo.

Por que a potência de aspiração diminui ?

Verifique se o saco filtrante de feltro está cheio ou obstruído, substitua-o. Certifique-se de que o coletor de impurezas está corretamente posicionado e travado. Se necessário, ajuste a cinta de travamento. Limpe ou substitua o filtro de proteção do motor.

O aspirador para durante a operação, o que fazer ?

Isso pode ser devido a um superaquecimento do motor (termoprotetor). Substitua o saco filtrante de feltro, o filtro de proteção do motor e verifique se não há obstruções. Após o resfriamento, religue o aparelho.

Posso aspirar líquidos ?

Não, este aspirador foi projetado apenas para limpeza a seco de superfícies de pisos e paredes. Não aspire líquidos.

Como ajustar as alças e cintos ?

Coloque o aparelho nas costas. Encaixe o fecho do cinto ventral e ajuste-o. Faça o mesmo para o cinto peitoral (ajustável em altura). Puxe as tiras das alças para um ajuste ideal.

Onde encontrar acessórios e peças de reposição ?

Utilize exclusivamente acessórios e peças de reposição originais Kärcher. Consulte o site www.kaercher.com ou entre em contato com seu revendedor. Referências dos blocos de bateria e carregadores no manual.

Como armazenar o aparelho ?

Após o uso, esvazie o coletor de impurezas, limpe o aparelho com um pano úmido. Recolha o tubo telescópico. Guarde em local seco, ou pendurado pela alça. Remova a bateria para evitar sua descarga.

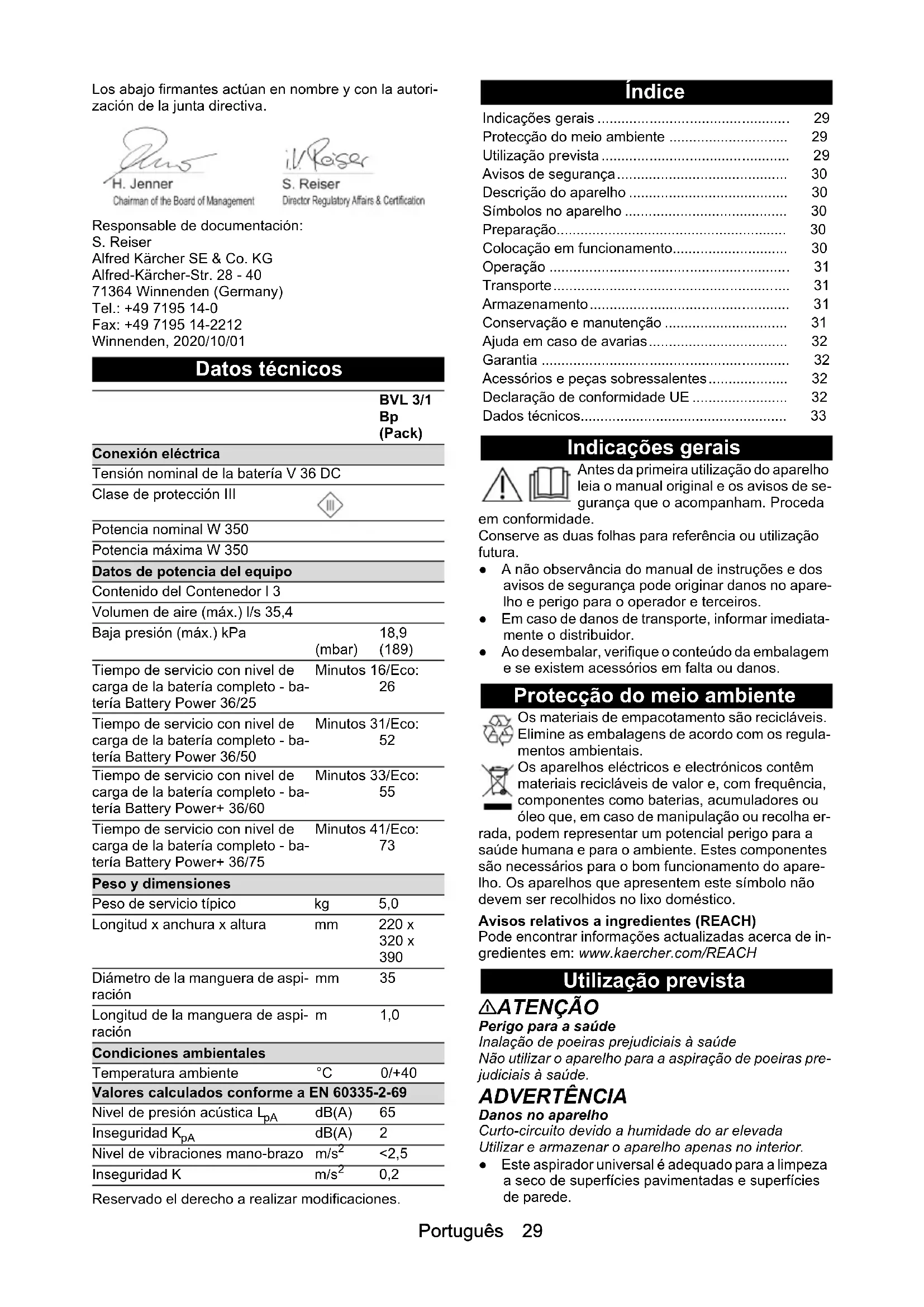

MANUAL DE UTILIZADOR BVL 31 Bp Kärcher

Indicações gerais 29

Protecção do meio ambiente 29

Utilização prevista 29

Avisos de segurança.... 30

Descrição do aparelho 30

Símbolos no aparelho 30

Preparação.... 30

Colocação em funcionamento.... 30

Operação 31

Transporte 31

Armazenamento 31

Conservação e manutenção 31

Ajuda em caso de avarias.... 32

Garantia 32

Acessórios e peças sobressalentes.... 32

Declaração de conformidade UE 32

Dados técnicos.... 33

Indicações gerais

Antes da primeira utilização do aparelho leia o manual original e os avisos de segurança que o acompanham. Proceda

em conformidade.

Conserve as duas folhas para referência ou utilização futura.

• A não observância do manual de instruções e dos avisos de segurança pode originar danos no aparelho e perigo para o operador e terceiros.
• Em caso de danos de transporte, informar imediatamente o distribuidor.
• Ao desembalar, verifique o conteúdo da embalagem e se existem acessórios em falta ou danos.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regula- mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha er-

rada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Utilização prevista

ATENÇÃO

Perigo para a saúde

Inalação de poeiras prejudiciais à saúde Não utilizar o aparelho para a aspiração de poeiras prejudiciais à saúde.

ADVERTÊNCIA

Danos no aparelho

Curto-circuito devido a humidade do ar elevada Utilizar e armazenar o aparelho apenas no interior.

- Este aspirador universal é adequado para a limpeza a seco de superfícies pavimentadas e superfícies de parede.

- Este aparelho é adequado para a utilização industrial, por exemplo, no artesanato, em hotéis, escolas, hospitais, fábricas, lojas, escritórios e agências imobiliárias.

Avisos de segurança

Pacemaker

⚠PERIGO

Perigo devido a campos magnéticos elétricos / de alta frequência irradiados

Perigo para a saúde ao usar um pacemaker

Ao manusear este aparelho, respeite os seguintes avisos de segurança.

• Se estiver a usar um pacemaker, recomendamos que consulte o seu médico ou o fabricante do pacemaker sobre possíveis precauções antes de operar o dispositivo.
• Nem todos os tipos de pacemaker são igualmente resistentes à radiação nas imediações de campos magnéticos elétricos / de alta frequência, o que pode levar a problemas na operação do dispositivo.
• Se o seu médico não puder garantir a sua segurança, não use o dispositivo!

Descrição do aparelho

Figura A

① Filtro HEPA (acessório especial)
② Filtro de protecção do motor
③ Placa de base
④ Carcaça para filtro de protecção do motor
⑤ Alças
⑥ Placa de características
⑦ Tecla de desbloqueio
⑧Fecho do arnês de cintura
⑨ Suporte do bocal para juntas
⑩ Arnês de cintura
⑪ Suporte de aspiração (fora)
⑫Saco do filtro de velo
⑬ Punho
⑭ Conjunto da bateria
⑮ Cabeça de aspiração
16 Código QR para instruções de vídeo
⑰Fecho do recipiente de sujidade
⑱ Recipiente de sujidade
⑲ Cinta de fecho
20 Fecho do arnês torácico
21 Arnês torácico (com regulação em altura)
22 Sistema de transporte
23 Correia central
24 Comutador de superfícies rígidas/alcatifa
25 Bocal para pavimentos
26 Tubo de aspiração telescópico

27 Tecla Eco (modo de poupança de energia)
28 Indicação do controlo de carga
29 Interruptor principal
30 Peça de comando
31 Regulador da potência de aspiração
32 Tubo curvo
33 Mangueira de aspiração

Indicação de cor

• Os elementos de comando para o processo de limpeza são amarelos.
• Os elementos de comando para a manutenção e para o serviço de assistência técnica são cinzentosclaros.

Símbolos no aparelho

	Ligação da mangueira de aspiração para destros
	Ligação da mangueira de aspiração para canhotos
	Código QR para instruções de vídeo

Preparação

1. Desembalar aparelho e montar acessórios. Figura B

Colocação em funcionamento

Colocar o saco de filtro de velo

Aviso

Não utilizar o aparelho sem um saco de filtro de velo.

1. Desbloquear o recipiente de sujidade e retirá-lo. Figura 1

2. Puxar o saco de filtro de velo com flange de borra- cha sobre o suporte de aspiração (interno).

Figura 2

1. Colocar o recipiente de sujidade e bloquear. Figura 3

Inserir conjunto da bateria

1. Introduzir o conjunto da bateria no suporte da bateria e engatar.

Ajustar o arnês de cintura, o arnês torácico e as alças

1. Colocar o aparelho às costas.
2. Encaixar o fecho do arnês de cintura e ajustar o arnês de cintura.
3. Engatar o fecho do arnês torácico e ajustar o arnês torácico (com regulação em altura). Ajustar o aparelho ao corpo puxando as correias centrais. Figura D

Figura C

Carregar conjunto da bateria

Aviso

Ler o manual de instruções do fabricante do carregador e prestar atenção especial aos avisos de segurança!

Aviso

Ler o manual de instruções do fabricante do conjunto da bateria e prestar atenção especial aos avisos de segurança!

Aviso

O conjunto da bateria está parcialmente carregado aquando do fornecimento. Carregar antes do arranque e conforme necessário.

Aviso

O conjunto da bateria só pode ser carregado quando removido.

1. Pressionar a tecla de desbloqueio e remover o conjunto da bateria.
2. Carregar o conjunto da bateria de acordo com o manual de instruções do fabricante do carregador e do fabricante do conjunto da bateria.

Operação

ADVERTÊNCIA

Perigo devido a defeito técnico

Perigo de dano do aparelho

Parar imediatamente o motor diminuindo a potência de aspiração.

Alinhar o recipiente de sujidade

1. Alinhar o recipiente de sujidade de forma que a mangueira de aspiração saia do lado de trabalho com o sistema de transporte montado (operação para destros/canhotos). O respectivo símbolo pode então ser visto na frente.

Figura E

Ligar o aparelho

1. Ligar o aparelho ao interruptor principal.

Modo Eco

Modo Eco (modo de poupança de energia): O aparelho funciona com potência de aspiração reduzida. A autonomia das baterias acumuladoras é prolongada.

1. Ligar o modo Eco: Premir tecla Eco.

2. Desligar o modo Eco: Premir repetidamente a tecla Eco.

Aviso

Para um resultado de aspiração ideal:
- Desativar o modo Eco para alcatifas.
- Aspirar superfícies rígidas com ou sem modo Eco.

Ajustar a potência de aspiração

1. Regular a potência de aspiração no regulador da potência de aspiração.

Operação de limpeza

1. Colocar o comutador do bocal para pavimentos na superfície rígida ou na alcatifa.
2. Efectuar a limpeza.

Desligar o aparelho

1. Desligar o aparelho no interruptor principal.

Após cada operação

1. Esvaziar o recipiente de sujidade.
2. Limpar o aparelho e os acessórios com um pano hú-mido após o uso.

Armazenar o aparelho

1. Inserir o tubo de aspiração telescópico.
2. Guardar o aparelho num lugar seco ou pendurar pelo punho e proteger contra a utilização não autorizada.

Transporte

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho ao transportá-lo.

1. Ao transportar o aparelho em veículos, protegê-lo contra deslizamento e tombo, de acordo com as directivas em vigor.

Armazenamento

△CUIDADO

Perigo de lesões e danos!

O aparelho pode tombar em superfícies inclinadas.

Considere o peso do aparelho para o respectivo arma- zenamento.

O aparelho só pode ser armazenado no interior.

1. Pressionar a tecla de desbloqueio e remover o conjunto da bateria, para evitar uma descarga.

Conservação e manutenção

⚠PERIGO

Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho.

Retirar o conjunto da bateria.

Substituir o saco de filtro de velo

1. Desbloquear o recipiente de sujidade e retirá-lo. Figura 1
2. Retirar o saco de filtro de velo.
3. Puxar o saco de filtro de velo novo com flange de borracha sobre o suporte de aspiração (interno). Figura 2
4. Colocar o recipiente de sujidade e bloquear. Figura 3

Substituir o filtro HEPA

Filtro HEPA (acessório opcional): Mudar uma vez por ano

1. Desbloquear o recipiente de sujidade e retirá-lo.
2. Girar a cabeça de aspiração 180°
3. Desbloquear e remover o filtro HEPA (acessório especial).
4. Inserir e encaixar o novo filtro HEPA (acessório especial).
5. Girar a cabeça de aspiração 180°.
6. Colocar o recipiente de sujidade e bloquear.

Substituir o filtro de protecção do motor

1. Desbloquear o recipiente de sujidade e retirá-lo.
2. Girar a cabeça de aspiração 180°.
3. Se necessário, desbloquear e remover o filtro HEPA (acessório especial).
4. Retirar o filtro de protecção do motor.
5. Colocar o novo filtro de protecção do motor.
6. Se necessário, inserir e encaixar o filtro HEPA (acessório especial).
7. Girar a cabeça de aspiração 180°.
8. Colocar o recipiente de sujidade e bloquear.

1. Desbloquear o recipiente de sujidade e retirá-lo.
2. Reajustar a cinta de fecho para que o recipiente de sujidade fique perfeitamente encostado à cabeça de aspiração.

Figura F

1. Colocar o recipiente de sujidade e bloquear.

Ajuda em caso de avarias

⚠PERIGO

Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho.

Retirar o conjunto da bateria.

Aviso

Se ocorrer uma avaria (p. ex. ruptura do filtro), o aparelho tem de ser desligado de imediato. A avaria tem de ser reparada antes de um novo arranque.

O aparelho desliga durante a operação

O termoprotector do motor activou

1. Substituir o saco de filtro de velo.
2. Substituir o filtro de protecção do motor.
3. Verificar todas as peças quanto à existência de obstruções.
4. Voltar a ligar o aparelho.

A potência de aspiração diminui

1. Substituir o saco de filtro de velo.
2. Colocar/bloquear corretamente o recipiente de sujidade e, se necessário, reajustar a cinta de fecho.

Saída de pó ao aspirar

1. Substituir o saco de filtro de velo com defeito.
2. Verificar o assento do saco de filtro de velo.
3. Colocar/bloquear corretamente o recipiente de sujidade e, se necessário, reajustar a cinta de fecho.
4. Inserir o filtro de protecção do motor correctamente.

Potência de aspiração inexistente ou insuficiente

1. Remover as obstruções do bocal de aspiração, do tubo de aspiração ou da mangueira de aspiração.
2. Substituir a mangueira de aspiração com defeito.
3. Substituir o saco de filtro de velo.
4. Colocar/bloquear corretamente o recipiente de sujidade e, se necessário, reajustar a cinta de fecho.
5. Substituir o filtro de protecção do motor.

O aparelho não funciona

1. Ligar o aparelho.
2. Deixar arrefecer a placa superaquecida.
3. Carregar o conjunto da bateria.
4. Inserir o conjunto da bateria.

Serviço de assistência técnica

Caso a avaria não possa ser resolvida, então, o aparelho terá de ser verificado pelo serviço de assistência técnica.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra.

(endereço consultar o verso)

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Lista de peças sobressalentes

Utilizar apenas baterias originais KÄRCHER e não utilizar baterias não recarregáveis.

Designação Ref.a, peça	sobressa-lente	Ref.a, de-sembalada
Conjunto da bateria Bat-tery Power+ 36/75	2.445-043.0 6	.445-059.0
Conjunto da bateria Bat-tery Power+ 36/60	2.042-022.0 6	.445-085.0
Conjunto de bateria Bat-tery Power 36/50	2.445-031.0 6	.445-039.0
Conjunto de bateria Bat-tery Power 36/25	2.445-030.0 6	.445-038.0
Aparelho de carga rápida Battery Power+ 36/60 (EU)	2.445-045.0 6	.445-063.0
Aparelho de carga rápida Battery Power+ 36/60 (GB)	2.445-047.0 6	.445-065.0
Aparelho de carga rápida Battery Power+ 36/60 (AU)	2.445-051.0 6	.445-069.0

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Aspirador de sólidos

Tipo: 1.394-xxx

Directivas da União Europeia pertinentes

Os signatários actuam em nome e em procuração do Conselho de Administração.

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]

		BVL 3/1Bp(Pack)
Ligação eléctrica
Tensão nominal do conjunto de bateria	V	3
Classe de protecção III	III
Potência nominal W 350
Potência máxima W 350
Características do aparelho
Conteúdo do depósito I 3
Volume de ar (máx.) l/s 35,4
Subpressão (máx.) kPa	(mbar)	18,9(189)
Tempo de serviço com o carregamento total das baterias - Battery Power 36/25	Minutos	16/Eco:26
Tempo de serviço com o carregamento total das baterias - Battery Power 36/50	Minutos	31/Eco:52
Tempo de serviço com o carregamento total das baterias - Battery Power+ 36/60	Minutos	33/Eco:55
Tempo de serviço com o carregamento total das baterias - Battery Power+ 36/75	Minutos	41/Eco:73
Medidas e pesos
Peso de operação típico kg	5,0
Comprimento x Largura x Altura	mm	220 x320 x390
Diâmetro da mangueira de aspiração	mm	35
Comprimento da mangueira de aspiração	m	1,0
Condições ambientais
Temperatura ambiente	°C	0/+40
Valores determinados de acordo com a EN 60335-2-69
Nível acústico L_pA	dB(A)	65
Insegurança K_pA	dB(A)	2
Valor de vibração mão/braço	m/s^2	<2,5
Insegurança K	m/s^2	0,2

Reservados os direitos a alterações técnicas.

Indhold
