Tipo de produto	Estimulador muscular eletrônico
Marca	Compex
Modelo	CoreBelt 5.0
Referência	15-0153
Alimentação	Bateria recarregável de lítio-polímero (LiPo) 3,7 V / 500 mAh
Canais	Dois canais independentes e ajustáveis individualmente
Intensidade máxima	62 mA (±10%)
Duração do impulso	200 ou 300 µs (±10%)
Frequência	3 a 55 Hz (±10%)
Carga máxima por impulso	36 microcoulombs (2 x 18 μC compensados)
Conectividade	Bluetooth de baixo consumo (BLE), banda 2,4 GHz
Aplicativo móvel	Compatível com iOS ≥12 e Android ≥8
Tamanho da cinta	S/M (65-85 cm) e L/XL (85-114 cm), ajustável
Duração da carga	Até 2 horas para uma carga completa
Manutenção do estimulador	Limpar com um pano macio e um detergente à base de álcool sem solvente
Manutenção da cinta	Lavagem à mão apenas, secagem ao ar livre
Segurança	Não usar em caso de marcapasso, não imergir, não usar durante a condução
Conteúdo do kit	Estimulador, cinta, pacote de eletrodos (8x8 cm), cabo USB, bolsa de viagem, guia de início rápido, manual de advertências
Normas	CE, FCC, conforme as normas EN 60601-1, 60601-2-10, 60601-1-11, 60601-1-6, 60601-1-2

Perguntas frequentes - CoreBelt 5.0 COMPEX

Por que sinto dores musculares após uma sessão?

Como durante um treino físico normal, a estimulação muscular pode causar dores musculares. É normal e deve desaparecer em um ou dois dias. Evite uma nova sessão se sentir dor muscular.

O que fazer em caso de irritação cutânea sob os eletrodos?

Algumas pessoas com pele sensível podem apresentar vermelhidão benigna que geralmente desaparece após 10 a 20 minutos. Não inicie uma nova sessão na mesma área se a vermelhidão ainda estiver visível. Se os eletrodos estiverem desgastados, substitua-os.

Por que a estimulação não proporciona as sensações habituais?

Verifique se todas as configurações estão corretas e se os eletrodos estão bem posicionados. Modifique levemente o posicionamento.

A estimulação causa desconforto, o que fazer?

Os eletrodos podem perder a adesividade ou estar desgastados. Substitua-os. Certifique-se de que as pastilhas metálicas estejam limpas e modifique o posicionamento dos eletrodos.

Como interpretar o comportamento do LED?

Se o LED piscar em vermelho, o programa é interrompido devido a uma conexão aberta (eletrodo sem contato). Se piscar em verde, a bateria está fraca e deve ser recarregada.

O estimulador não funciona, o que fazer?

Tente recarregar o estimulador. Se ainda estiver inativo, entre em contato com o serviço de atendimento ao cliente Compex ou consulte www.compex.com.

Como redefinir o dispositivo para as configurações de fábrica?

Certifique-se de que o dispositivo está ligado e sem estimulação. Mantenha pressionados os botões - e depois + por 3 segundos até reiniciar.

Quanto tempo dura uma sessão e com que frequência usar o dispositivo?

Uma sessão dura em média 20 minutos. Recomenda-se usar o dispositivo 3 vezes por semana por pelo menos 6 semanas para resultados visíveis.

Posso usar o dispositivo durante a gravidez?

A inocuidade da estimulação elétrica durante a gravidez ou sobre o útero durante o período menstrual não foi demonstrada. Consulte seu médico antes de usar.

Como conservar os eletrodos?

Após cada sessão, coloque a proteção plástica sobre a parte preta dos eletrodos. Substitua os eletrodos periodicamente (não exceder 15 sessões por conjunto) para garantir bom contato e evitar irritações.

MANUAL DE UTILIZADOR CoreBelt 5.0 COMPEX

Descrição do dispositalo 201
Descrição da cinta 202
Carregar o disposicao. 205
Transferir a aplicacao. 205

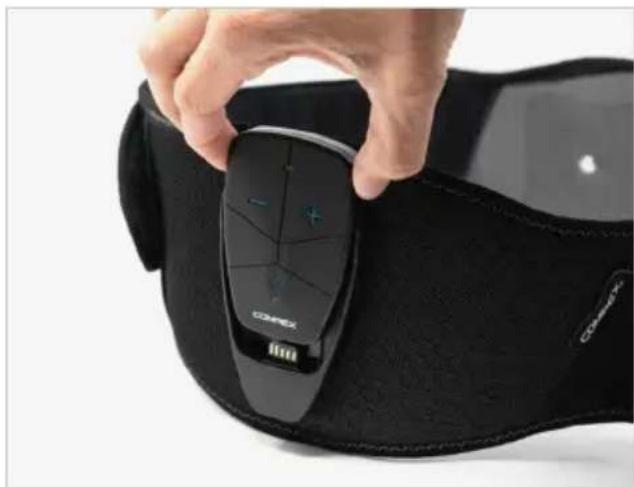

Posicionar os eltrodos e oestimulador na cinta 206

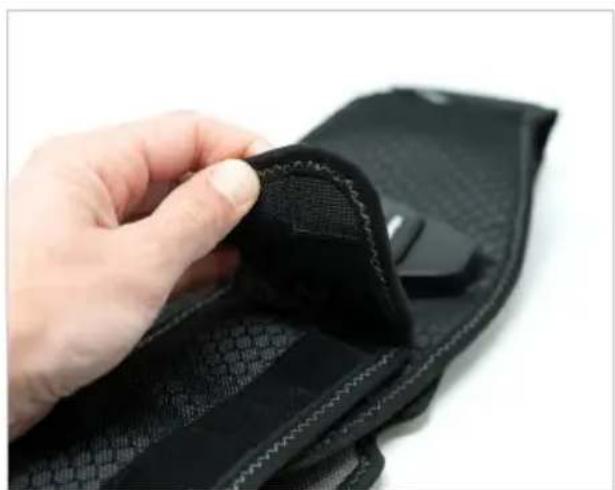

Iniciar umasessao. 208
Selecionar e iniciar um programa.....210
Terminar uma sessao 210

1. PERGUNTAS FREQUENTES 211
   8.MANUTENCAO 212
2. ESPECIFICAÇOES TECNICAS 215
3. TABELA DE CEM 217

ADVERTÉNCIAS

Recomenda-se vivamente que leia atentamente estas instruções, as contraindicacoes e as medidas de segurar acesseis deutilizar o disposito.

1. EXPLICAÇÃO DOS SIMBOLOS

REF	Número de referencia
SN	Número de série
	Ler e comprehender o manual do utilizesatador antes de utilizesar este produit
!	Cuidado
IP22	Proteção contra o toque de dedos e objetos superiores a 12 milímetros. Proteção contra pulverização de água a menos de 15 graus na vertical
	Equipamento de radiofrequency
	Fabricante
	Origem e data de fabrico
	Este dispositivo deve ser分开 do lixo dométrico e'enviado para instalações de recolha especías para fins de reciclagem e reaproveitamento
	Conservar em local seco
	Peças aplicadas Tipo BF
%	Humidade relativa

Temperatura

Pressão atmós ferrica

Marca de segurança

Marca CE

Frúgil, manusear com cuidado

Sem látex

Utilizar até

Condições de armazenamento

Condições de transporte

Lavar apenas à maior

Não limpar a seco

Não passar a ferro

Não secar na boaquina de secar

Não utilizear lixivía

Não torcer

Nível de lote

Utilizar othinco

Não colocar elétridos em pele irritada

A estimulacao não deve ser aplicada transcerebralmente ou sobre a região anteridop esqueço

Não exceedera 0,1 watts/cm2

Manter os elétridos分开ados durante o tratamento

Não utilizez se a embalagem estiver danificada

Limpar a area de aplicacao do elétrdo com sabão e água, enxaguar abundamente apenas com água

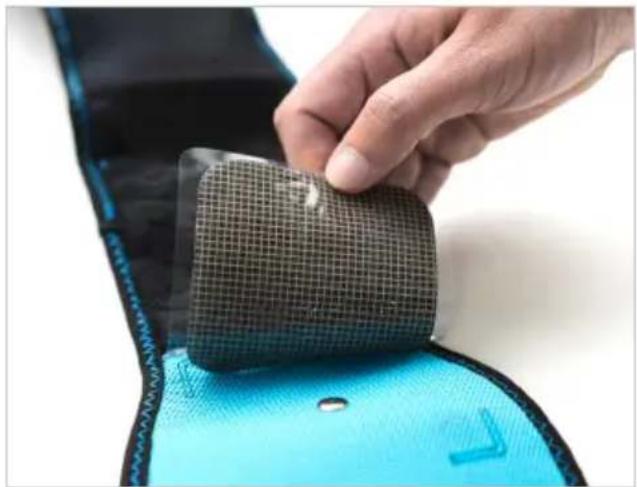

Remover o plácico do lado com padrão em greha

Colocar o lado da gelha dos elétrodos em LINHACOM OS contornos

Remover a tampa de plácico do lado preto dos elétrodos

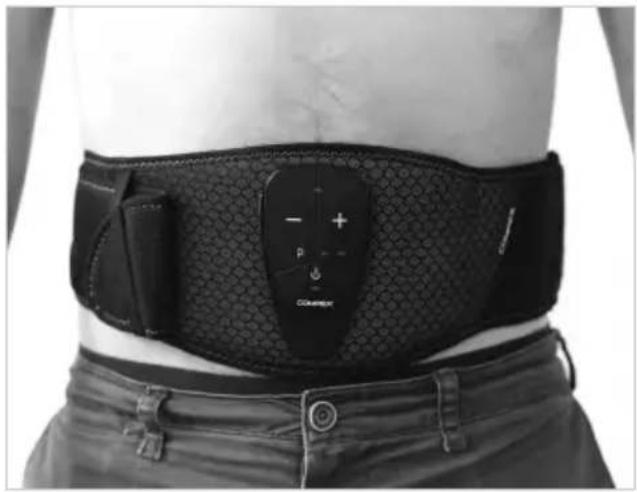

Colocar a cinta à volta da cintura

ON ((])	Iniciar a sessão
OFF (	Após a sessão, desiar o dispositivo de estimulacao
	Retirar a cinta da cintura e voltar a colocar a tampa de plácico no lado preto dos elétridos
	Dobrar a cinta
	Conservar todo de novo na bolsa

2. INFORMAÇÉS IMPORTANTES

CONTRAINDICACIONES

• DISPOSITIVOS ELETRONICOS IMPLANTADOS. Não utilize o disposito se tiver um estimulador cardíaco, desfibrilhador implantado ou outras disposito eletrónico/eletrico implantado, poi pode fazer umCHOque eletrico, queimaduras, interferência eletrica ou morte.
  COLOCAÇÃO DE ELETRODOS. Não aplicé electroestimulação em qualquer area que não seja o abdómen ou a região lombar
• ESTIMULACAO ATRAVES DO TRONCO. Não aplicou estimulacao atraves do tronco (um eltrodo colocado no tronco e除外 nas costas); a corrente eltrica que atravessa o tronco pode causar perturbações do ritmo cardiaço potencialmente fatais

AVISOS

• NÃO EFETUE MODIFICações. Não são permitidas alterações no equipamento.
• AMBIENTE HUMIDO. Não aplicou estimação no banho, ducha ou sauna. Não mergulhe o disposito em água durante a estimação.
• AMBIENTE INFLAMÁVEL OU EXPLOSIVO. Não utilize o disposítivo em locais onde exista um risco de incência ou explosão, tais como ambientes ricos em oxigenio, proxies de anestésicos inflamáveis, etc.
• EQUIPAMENTO ELETROCIRURGICO OU DESFIBRILADORES. A ligação simultânea de um Utilizador a um equipamento Médico elétrico cirúrgico de alta frequência pode fazer queimaduras no local dos electrolytos do estimulador e possíveis danos no estimulator.
• ONDAS CURTAS OU MICRO-ONDAS. Não utilize o estimulador no raio de um metro de dispositivos de ondas curtas ou micro-ondas,porque也是如此 alterar a corrente gerada pelo estimulador.Em caso de douvida sobre a utilização do estimulador proximity do除外 dispositivo,contacte o fabricante do disposito relevante.
• EQUIPAMENTO DE VIGILANCA ELETRONICA. Não aplicou estuição proximo de equipoamento de vigilência eletrónica (por exemplo, monitoreos cardíacos, alarmes de ECG), não está um risco de que possam não functionar corretoamente quando o dispositivo de estuiçãoétrica estivera a ser realizado.
• RADIÇÃO ELETROMAGNÉTICA. Não utilize o estimulador num ambiente ondê outros dispositivos estejam a ser realizados e que emitam intencionalmente energia eletromagnética sem proteção.
• LIGACAO. Ligue a este dispositoo apenas os itens e equipamento que tenham sido especificados nas instruções de utilização como parte do systema médico elétrico ou que tenham sido especificados como送去 compatíveis com osystema médico elétrico.
  COMUNICAÇÃO POR RADIOFREQUÊNCIA. O equipamento de comunicações de radiofrequência portátil não deve serutilzado a menos de 30cm (12 polegadas)de qualquer parte do dispositivo Compex,incluindo os cabos especializadoselo fabricante.Caso contrário,poderesultar na degradaçãodo desempenhodeste equipamento.
• EQUIPAMENTO ADJACENTE OU EMPILHADO. Autilização deste equipamentoAdjacente ou empilhado noutro equipamento deve ser évitada,pois pode resultar numfuncionamento inadequado. Se talutilização for necessária,este equipamento e ootro equipamentodevemserobservados paraverificarse estaoa funcionar normalmente.
  DISPOSITIVO OU ACESSORIOS DANIFICADOS. Nunca utilize o disposicao ou qualquer acesario se estiver danificado. Inspecione atentamente o disposicao, conectores e vestuario antes de cadautilização.

• ACCESSORIES. Utilize este dispositivo apenas com acessórios recomendados pela Compex. Autilização de outros acessórios pode prejudicar o desempinho do disposito, originar emissões eletromagnéticas mais intensas ou reduzir a imunidade eletromagnética do disposito.

• AVARIA DURANTE O CARREGAMENTO. Desligue imeditamente o cabo de correamento se a temperatura do disposivo subir, se existir um cheiro anormal ou se sair fumo doSYSTEMA.

• CARREGAMENTO NUM ESPACO APERTADO. Não recarregue o disposito num espo apertado (mala de transporte, gaveta, etc.), pois pode resultar num risco de incência.
• CONDUÇÃO OU UTILIZACão DE MAQUINAS. Não aplicou estimulacao quando estiver a conducir, operar MQinas ou a realizar qualer outa atidida durante a qual a estimulacao eltrica ou a contração muscular involuntaria possa causar lesoes.
  DORMIR. Não aplicou estimulacao quando estiver a dormir.
• ALTITUDE. Não utilize o estimulador a uma altitude superior a 3000 metros, País pode resultar em avaria do disposicao.
• USO PESSOAL DE ELETRODOS. A'utilIZATION DE elétrados em varías pessoas pode causar infeções.
  DOENÇAS. Se suspeitar ou tiver sido diagnóstico com cardiopatia, epilepsia, distúrbios graves da circulação arterial, hémnia abdominal ou inguinal, cancro ou tiver necessidade de utilizes o produits para reabilitação ou fisioterapia, deve consulter o seumedicalo antes dautilização.
• ESTIMULACAO PROXIMO DE METAL. Evite utilizear estimaacao proximo de metal, pois aumento o risco de desconforto e queimaduras. Retire joias, piercings, fivelas de cintos ou quaisquer outros objetos metalicos amoviveis da area de estimaacao.
• CONDIÇOES DE FUNCIONAMENTO.Esta unidade deve ser realizada a uma temperatura entre +0^ e +40^ e a uma humidade relativa entre 15% e 75% . A unidade deve ser armazenada a uma temperatura entre -20 °C e +45 °C e um maior de 75% de humidade relativa. Durante o transporte, a temperatura pode atingir até +60 °C.
• PEÇAS DE SUBSTITUÇÃO. Não há peças de substituição para o uso de um interiord da unidade. Se ocorrê uma avaria, não continue imeditamente a utilização do disposito e consulte o representante da marca para会展ar o服务于 reparação.

CUIDADOS E PRECAUÇÖES

• PGRAVIDEZ. A segurarca da estimulacao eltrica durante a gravidez ou sobre o utero durante a menstruaao nao foi demonstrada.
• SINCOPE VASOVAGAL. Comece sempre uma sessão de estimulacao inicial (primeira EXPERIENCE de eletroestimulacao) numa pessoa que esteja sentada ou deitada. Em casos raros, individuos extremamente nervosos podem sofrer uma sincipe vasovagal, que consiste numa sensao de fraqueza e que pode resultar em desmaio. Não é grave, mas, em caso de occurrhencia, a estinulacao deve ser interrompida e o individuo deitado, com as pernas levantasadas, atae a sensao de fraqueza desaparecer (entre 5 a 10 minutos).
• PERDA DE SENSIBILIDADE. Proceda com cuidado se a estimulacao for aplicada em areas da pele cujo nivel de sensibidade sera inferior ao normal. Não aplicque estinulacao numa pessoa que não sera capaz de se exprimir.
  FUGAS. Caso se verifiem fugas de um componente, tome as medidas necessarias para garantir que o liquido/gás não entra em contacto com a pele ou os olhos. Em caso de contacto, lave a area afetada com água e consulte um médico.
  CRIANÇAS. Este disposiivo e respetivos acessórios devem ser mantidos longe do alcance das crianças.
• OBJETOS ESTRANHOS. Não deixe que objetos estranhos (sujidade, água, metal, etc.) entrem no disposicao ou no compartmento da bateria.
• DISPOSITIVOS GERADORES DE CALOR OU FRIO. A'utilização de dispositivos geradores de calor ou frio (por exemplo, cobertores electricos, almofadas de aquecimento ou sacos de gelo) pode afetar o desempenho dosétrados ou alterar a circulação/sensibilitidade do utilizesador, o que augmente o risco de lesões.
  HEMORRAGIA INTERNA. Proceda com cuidado se for propenso a hemorragia interna como, por exemple,

após uma lesão ou fratura.

• APÓS A CIRURGIA. Proceda com cuidado après uma cirurgia recente.
• ESTIMULACAO DE PELE SAUDÁVEL. Aplique estimulacao apenas em pele saudável. Se esta instrução não for respeitada, a estinulacao pode agravar disturbios causados por lesões ou doenças cutaneas de qualquer tipo.
• INSTRUÇÉS PARA OS ELETRODOS. Consulte as instruções de'utilização, data de validade e armazenamento presentadas no saco dosétrados.
  TAMANHO DOS ELETRODOS. Deve ter atenção a densidades de corrente superiores a 2 mA/cm2.
• LIMPEZA DA PELE. De forma a obter os melhores resultados, lave e limpe a pele para remover todos os vestigios de gordura e seque-a antes de colocar os elétrodos.
• APLICAZAO DOS ELETRODOS. Aplique os elétrados de forma a que a totalidade da sua superficie fique em contacto com a pele.
• POSICIONAMENTO DOS ELETRODOS. Posicao os eltrodos conforme ilustrado na documentacao. A Compex nao sera responsavel por quaisquer consequencias resultantes de um posicionamento differente dos eltrodos.
• MOVER ELETRODOS. Interrompa sempre o estimulador antes de mover ou removeletrodos.
• EFICÁCIA DOS ELETRODOS. Nunca utilize um Conjunto de elétridos adesivos em mais de 15 sessões, porque a qualida do contacto entre o elétrdo e a pele, que é essencial para o conforto do'utilizar e a eficácia da estimulação, diminui gradualmente.
• IRRITACAO CUTANEA. Algumas pessoas com pele extremamente sensivel podem aparecer vermelho sob os elétrados antes uma sessão. Em geral, esta vermelho é totalmente inofensiva e costuma desaparecer antes 10 a 20 minutos. No entanto, nunca comece outra sessão de estimuldação na mesma area se a vermelho continuar visível.
• BATERIA. No caso de um disposicao com bateria integra de que nao esteja a ser utilizeso, recomenda-se que ligue o disposicao ao menos uma vez a cada 3 meSES para permitir o carregamento da bateria.

3. UTILIZACAO PREVISTA

O dispositoo Compex é um eletroestimulador que estima as fibras nervosas atraves de impulos eltricos transmitidos por eltrodos. Os impulos eltricos produzidos nel dispositivo permitem estimular variostips de fibras nervvas:

Os nervos motores, de forma a estimular uma responça muscular, o que se designa por eletroestimulacao muscular (EEM), disponivel no Corebelt 1.0, 3.0 e 5.0.

1. Populdacao de utilizesdores previstos

O disposito V Compex e respetivos acesorios foram concebidos para a estimaacao dos musculos saudaveis com vista a melhorar ou permitir o desempenho muscular.

Outilizadordevesercapazdeofazer:

• Ler e(Me compreender o manual do utilizesd,indicaoes,contra-indicaoes e avios do dispositivo
  Sinais auditivos e visuels sensoriais

2. Ambiente de'utilisation prevista

O dispositove serutilzado num ambiente interior e pode serutilzado por umutilizador nao especialista em qualquer localização interior apropriada, como porexample, no domicilio, local de travaio ou ginasio.

3. Parte do corpo prevista

O disposito Destina-se a ser Utilido na area abdominal e parte inferior das costas e deve ser realizado apenas em pele saudavel.

1. CONTEUDO DOS KITS

	Corebelt 1.0 Corebelt 3.0 Corebelt 5.0
	REF QTD	REF QTD	REF QTD
Estimulador Envia impulsos através da cinta e dos elétrodos para os@músculos para os contrair ou relaxar.	15-01511	15-0152	115-01531
Cinta Adapta-se ao tamanho da cintura e permitte a colocação correta dos elétrodos.	12-0151BLT-XX	1	12-0152BLT-XX	1	12-0153BLT-XX	1
Bolsa de elétrodos (elétrodos de 8x8 cm) Os elétrodos devem ser colocados na cinta antes do uso. Não em contacto direto com a pele e permitem que o impulso está enviado para os@músculos.	82-02501	82-02501	82-02501
Cabo USB Liga-se a qualquer carregaror USB e permitte carregar a bateria do estimulador. Pode demorar às 2 horas às vezes carregarcompletamente.	6011631	6011631	6011631
Bolsa de viagem Permite que o estimulador, a cinta e os acessórios sejam devidamente arrumados etransportados.	12-03291	12-03301	12-03311
Guia de iniciço rápido Fornecce as informações geralis sobre como operar o disposito.	14-08841	14-08841	14-08841
Folheto de advertências Informa sobre os riscos e as precauções a ter em consideração quando usar o disposito.	14-08831	14-08831	14-08831
Aplicação para transferir Permite um controlo total do disposito	SIM ≥ iOS12	Sim ≥ Android 8	SIM ≥ iOS12	SIM ≥ Android 8	SIM ≥ iOS12	Sim ≥ Android 8

5. OBJECTIVOS/PROGRAMAS DO DISPOSITIVO

	Corebelt 1.0	Corebelt 3.0	Corebelt 5.0
Objetivos relacionados com os abdominais (utilizar apenas elétrosos frontais)
Quero tonificar os meus abdominais		•	•
Quero reduzir a minha sintura		•	•
Quero esculpir os meus abdominais		•	•
Objetivos relacionados com a região lombar (utilizar apenas elétrosos posteriores)
Quero reforçar a minha região lombar		•	•
Quero relaxar as costas			•
Quero massajar as minhas costas dorias			•
Objetivos relacionados com o core (utilizar elétrosos frontais e posteriores)
Quero reforçar a minha estabilitadé central		•	•
Quero travaíhar intensamente para obter o resultado 1*		•	•
Quero travaíhar intensamente para obter o resultado 2*			•
Programas
P1 Trabalhar os meus abdominais (utilizar apenas elétrosos frontais)	•
P2 Reforçar a minha estabilitadé central (utilizar elétrosos frontais e posteriores)	•

• Estes objetivos combinam a estimulacao muscular e treino ativo em simulanteo.

Em media, uma sessao demora 20 min e o produits deve serriozedo3vezes por semana para obter o resulto pretendido. Para obter mais informacoes sobre os objetivos, siga as orientacoes da aplicacao.

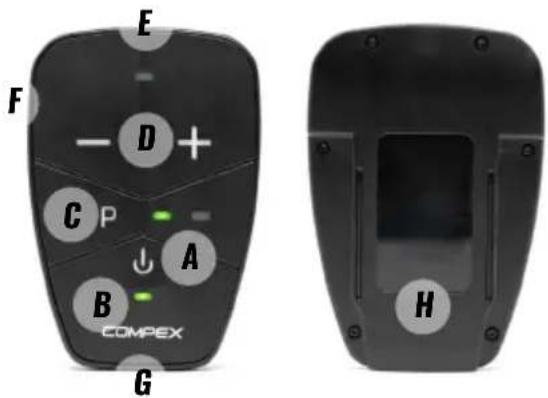

DESCRÊção DO DISPOSITIVO

O estimulador está ligado à cinta tem capacidade para operar diversas funções. Algumas funções são podem ser controladas atraves da aplicação.

A. Botão de ligar/desligar ou botão de pausa durante a estimulacao
B. Indicador LED de alimentacao e bateria (consulte o estado posteriormente)
C. Botão de programa (apenas disponivel no Corebelt 1.0), para selecionar o programa P1 ou P2

P1 Primeiro LED verde fixo

P2 Primeiro e segudo LED verde fixo

D. Botoes de +/- intensidade, paraLERar ou diminuir a intensidade de estimaacao
E. Indicador LED de estimulacao (consulte o estado posteriormente)
F. Tomada do carregarador, ligue o cabo USB para_carregar o dispositorio
G. Tomadas para o conector da cinta
H. Guia para inserir o estimulador na cinta, Deslize o disposicao no suporte da cinta

Indicator LED do disposi tivo

Indicator LED de alimentação e bateria Indicador de LED de estimulação
LED verde fixo: Dispositivo ligado LED amarelo fixo: Estimulação ativa
LED amarelo fixo, fica verde fixo quando totalmente carregado: Dispositivo a_carregar	LED amarelo a pescar uma vez: Àumento ou minuição da intensidade
LED verde intermitente: Bateria fracá do disposito	LED amarelo a pescar uma (rácido): Intensidade máima atingida
Quando está a carregar, o LED piscá a vermelho: temperatura muito baixa ou muito alta para carregar o estimulador	-
LED vermelho intermitente: O programa foi inter-rompido devido a abertura de elétrodo	-
LED verde/vermelho alternado: Dispositivo pronto para emparelhar	-
LED vermelho fixo edeois apagado: Estado deerro -

DESCRÊÇÂO DA CINTA

A Suporte do estimulador
B Entalles para fácilar o posicionamento da cinta nas costas
C Tira elástica para evitar que quaisquer extremidades soltas da cinta fiquem penduradas
D Pinos metálicos, os elétrados devem ser posicionados sobre"These pinos metálicos

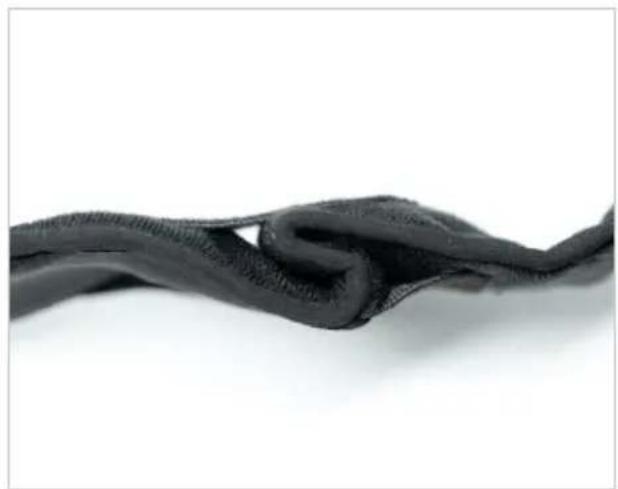

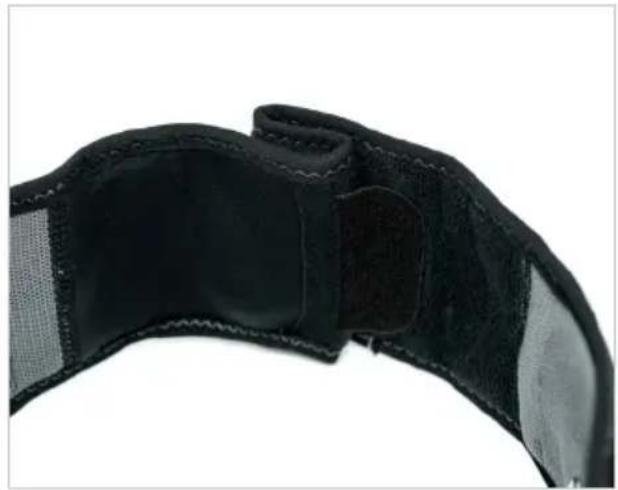

EÁrea de fixação autónoma paraaabustar o tamanho da cinta

RegULAo do tamanho da cinta

Ajuste o tamanho da cinta medindo a circunferencia da cintura e verificando o número da cinta ao qual correponde.

Suggestoes: Como medir a circunferencia da cintura?

Levante-se direito, coloque a fita metrica ao nivel do seu umbigo e enrole-a a volta da cintura. Segure a fita metrica contra o corpo, sem estar demasiado apertada, e anote o numero.

Tamanho da cinta S/M

Circunferência da cintura Área de fixação
65 - 67cm 0
67 - 72cm 1
72 - 78cm 2
78- 84 cm 3
84 - 85cm 4

Tamanho da cinta L/XL

Circunferência da cintura Área de fixação
85 -87cm 0
87-94 cm 1
94 - 100cm 2
100 - 107cm 3
107-113cm 4
113-114cm 5

Ajuste a cinta posicionando o acessario interno no numero da cinta encastrado no passo anterior.

Em seguida, ajuste o acessario externo do除外ado e dobre a cinta para obter uma forma semelhante a um S.

Sem os elétridos, localize e toque na coluna vertebral com os dedos e, em seguida, colocque o centro da cinta dorsal na coluna vertebral. Os entalles na cinta devem facilitam o posicionamento.

Posizione a parte frontal da cinta e aperte-a e feche-a a partir do lado direito.

Na parte frontal, o suporte de plástico da cinta deve ficar sentido no seu umbigo. Caso não seja esse o caso, retire a cinta e comece do inico para ajustar corretemente a cinta.

Umavzajustada,nao altere estas definiçõesa menos que a sua forma corporalse alterre.

CARREGAR O DISPOSITIVO

Remova o estimulador da cinta antes de o recarregar. Ligue o cabo USB a um corregrador de tomada de parede ou a um PC e, em seguida, ligue-o ao estimulador. Durante o corregamento, o indicator LED de alimentacao/ bateriatica amarelo fixo e muda para verde fixo quando estiver totalmente corregado. Recomenda-se vivamente que a bateria sera Completely carregada antes da primarya Utilização para melhorar o seu desempinho e vidautil.

Se não pretender usar o disposítivo durante mais de 3 vezes, certifique-se de que a bateria está completenessamente carregada.

TRANSFERIR A APLICAZAO

Para o Corebelt 1.0, 3.0 e 5.0, pode transferir e'utilizar a aplicacao para aceder a todas as funcaionalidades do disposicao.

≥ iOS12 ≥ Android 8

!Compatibilitadede

O seu smartphone deve suportar a funcionalidade Bluetooth de Baixo Consumo e deve ser compativel com o Sistema operativo ≥ iOS12 e ≥ Android 8 para utilizear a aplicacao Corebelt.

POSICIONAR OS ELETRODOS E O ESTIMULADOR NA CINTA

Os elétridos laterais adesivos duplos devem ser posicionados na cinta de acordo com as marca de posicaoamento presentes na cinta.

Abra a embalagem dos elétrados e remove o plástico do lado do padrão em greha.

Coloque o nada gelha dos elétrados em LINHA com os contornos.

Neste momento, o lado visível dos elétridos deve ser o preto liso.

Recomenda-se colocar os quatro elétridos,does na parte da frunte e dois na parte deTRS,meso que estimule apenas os abdominais ou apenas a parte inferior das costas.

Certifique-se de que os pinos metálicos está Completely cobertos pelos elétrodos.

Utilize este dispositoivo apenas com os eltrodos recomendados pela Compex.

Deslize o estimulador para o suporte da cinta. Certifique-se de que o conector está bem inserido no estimulador.

INICIAR UMA SESSAO

Antes de起初 a sessao, certificque-se de que ja regulou o tamanho da sua cinta. Caso contrario, consulte a secao Regulacao do tamanho da cinta.

Remova a tampa de plástico do lado preto dos elétridos.

Posicao a parte de tras da cinta na regia o lambar. Para o fazer, localize e toque na coluna vertebral com os dedos e, em seguida, colocque o centro da cinta dorsal na sua coluna vertebral. Os entalhes na cinta devem facilitam o posicionamento.

Em seguida, estique a cinta à volta da cintura. Os elétrados frontais devem ser posicionados de cada lado do seu umbigo.

F到账 a cinta com o及其他 lado de fixação autónoma da cinta. Para evitar que as extremidades da cinta se soltem e fiquem penduradas, pode prender a extremidade da cinta à area de fixação autónoma e fazer-a deslizar por baixo da tira elastica.

Certifique-se de que os elétrodos estáfirmamente pressionados contra a pele.

Para ligar o disposicao, prima o botao Ligar/Desligar.

SELECTIONARE INICIAR UM PROGRAMA

Para o Corebelt 1.0, 3.0 e 5.0, transfira a aplicacao e sina as instruções da aplicacao.

≥ iOS12 ≥ Android 8

Se preferir, durante a estimação, pode assumir o controlo do programa diretamente atraves do estimulador.

Ao premir o botao + ou - aumenta ou diminui a intensidade. Para interromper o programa por algois momentos, prima o botao Ligar/Desligar. Para reinicier, prima o botao+.

Para o Corebelt 3.0 e 5.0

Tambemodeiniciaruma sessaosemutilizaraplicaao.Neste caso,oprograma predefinidocarregadoe "Reforcaraminha estabilitadecentral",queestimulaosabdominaiseaparte inferior dascostasao mesmostempo.Oselétrodosfrontaiseposteriores Sãoutilizadosparaesteprograma.

Para o Corebelt 1.0

Tambemode inciaruma sessao semutilizaraplicaao.Neste caso,prima o botao Ppara selecionar o programaP1ouP2.Quando estiver的选择acion,aumenta a intensidade ate ao nivel desejado ao premir o botao ^+ .Certificque-se de que aumenta a intensidade durante a fase de contracao (a fase potente).Se desejar diminui r a intensidade,basta premir o botao-Para interrormper o programa poralguns momentos,prima o botao Ligar/ Desligar.Para reiniciar,prima o botao ^+

Programa P1: Trabalhar os meus abdominais 'utilizar os elétrados frontais

Programa P2: Reforçar a minha estabilitàe central utiliser os elétrados frontais e posteriores

O programa P1 estimula apenas os abdominais e, esta forma, são realizados apenas os elétrodos frontais. O programa P2 estimula os abdominais e a parte inferior das costas ao mesmo tempo. Neste caso, são realizados todos os elétrodos posteriores e frontais.

Dicas para obter resultados visiveis:

• Aumente a intensidade até ao nível máximo, ou por outras palavras, a definição mais alta que consiguiar suportar com um comfortso razoavel. Se sentir dor ou desconforto, interrompa a sessão imeditamente.
  Vá augmentando a intensidade durante uma sessão, bem como de uma sessão para a outras.
• Realizeeloenos3 sessoes por semana durante 6 semanas.

TERMINAR UMA SESSAO

No final de uma sessao, deslque o disposito ao premir o botao Ligar/Desligar e retire a cinta da sua cintura. Deixe o estimulador e os elétrodos na cinta, mas certificque-se de que substitui a tampa de plácico no lado preto dos elétrodos e guarde todo de novo na bolsa.

7. PERGUNTAS FREQUENTES

Dores musculares

• Tal como com um treino fico normal, a estimacao muscular pode provocar dores musculares. Isto é normal e deve desaparecer antes um ou bois dias. Evite realizar uma nova sessao se estiver com dores musculares.

Irritação cutánea

• Algumas pessoas com pele extremamente sensivel podem estarvermelhidao sob os elétridos antes uma sessão. Em geral, esta vermelhida é totalmente inofensiva e costuma desaparecer après 10 a 20 minutos. No entanto, nunca comece outra sessao de estinulacao na mesma area se a vermelhida continua visivel.
  Se os eltrodos estiverem gastos, poder causar alguma irritação cutanea e devem ser substituídos.

A estimulacao nao produz a sensacao habitual

Verifique se todas as definições está corretas e se os electrolydos está corretramente positionados.
- Mude ligeiramente a posicao dos elétridos.

A estimacao causa desconforto

• Os elétrados perdem a capacidade adesiva eouxam de proportionar um contacto adequado com a pele. Substitua os elétrados.
  Os elétrados está gastos e devem ser substituídos.
• Mude ligeiramente a posicao dos elétrados.
• Certifique-se de que os pinos metálicos está limpos.

Comportamento do indicator LED de alimentacao e bateria

• LED vermelho intermitente Programa interrompido devido a ligação aberta, ou seja, um ou maisétrados não está em contacto com a pele.
  LED verde intermitente 0 dispositivo está com a bateria franca. Recarregue-a.

O estimulador não funciona

• Tente pagar o estimulador. Se,deois disso,estimulador nao se ligar,contacte o service ao consumidor da Compex ou aceda a www.compex.com.

Acidente grave

• Se tiver qualquer acidente grave com o dispositivo, contacte o service ao consumidor da Compex.

Mensagem deerro para o Corebelt 1.0,3.0e5.0

• Todas as mensagens doSYSTEMa (mensagens deerro) geradas pelo dispositivo e exibidas na aplicacao sao autoexplicitativas.

Restaurant para as definições de fabrica

Se tiver algo problema ao emparehar o dispositoivo com o seu smartphone (ou está, se não consiguiar emparehar o dispositoivo com o smartphone),:tente restuar o dispositovo para as definições de fabrica. Isto irá apagar todas a ligações emparehadas do dispositovo. Para tal:

1. Certifique-se de que o dispositoivo está ligado e que não está em fase de estimulacao.
2. Mantenha premido, em primeiro lugar. o botao de intensidade - ecedeis o +
3. Enquanto mantém ), os botões premidos, aguarde ( 3 ), até o dispositivo reiniciar.

8. MANUTENÇÃO

GARANTIA

O estimulador não quer calibração ou manutenção periodica. No entanto, quando necessário (pelo menos uma vez a cada dois vezes), limpe com um pano macio e deterente à base de alcool sem solventes. Utilize o minimo de liquido possível para limpar o dispositoivo. Não desmonte o estimulador nem a cinta, poi contentem componentes de alta tensão que podem provocar eletrocussão. Se o estimulador ou a cinta contiver peças que aparecem estar gastos ou com falha, contacte o service ao consumidor da Compex.

Não há peças de substituição para o uso no interior daunities. Se ocorrher a avaria, descontinue imeditamente a utilização do dispositivo e contacte o service ao consumidor da Compex.

MANUTENÇA DA CINTA

A sua cinta so pode ser lavada à mão. Recomenda-se lavá-la pelo menos a cada dois vezes. Antes de a lavar com um sabão suave, certifique-se de que o estimulador e os elétrodos foram removidos. Evite pergulhar o suporte na água e siga as instruções na etiqueta da cinta para a lavagem.

Lavar apenas à muito

Não passar a ferro

Não secar na boaquina de secar. Seque a cinta numa superficie plana e evite qualquer superficie quente, quando contém peças de plácico. Certifique-se de que a cinta está Completely seca antes de a usar.

Não limpar a seco.

Não utilizear lixivia

Não torcer

Material da cinta: Poléster

MANUTENÇAO DOS ELETRODOS

A longevidade e a eficácia dos elétrodos dependem de发展目标 parâmetros, como o tipo de pele, os cuidados e o armazenamento dos elétrodos, bem como o número de sessões.

Certifique-se de que a sua pele está limpa e não use qualquer loção, creme ou oleo antes de aplicar os eltrodos na sua pele.

Apos a sessao, pode deixar os elétrados na cinta, mas certificque-se de que colocca a tampa de plastico no lado preto dos elétrados e que guarda todo de novo na Bolsa.

Os eltrodos tem de ser substituados periodically, porque a calidad do contacto entre o eltrodo e a pele, que es essential para o comforts do utiliser e a eficácia da estimulación, diminui gradualmente.

CONDIÇOÉS DE ARMAZENAMENTO/TRANSPORTE E UTILIZAZão

	Armazenamento a longo prazo	Transporte Utilização
Temperatura -20°C to	+45°C	-20°C to +60°C	0°C to +40°C
	-4°F to +113°F	-4°F to +140°F	32°F to +104°F
Humidade relativa max.	75% sem condensação	máx. 75% sem condensação	15% a 75% sem condensação
Pressão atmosférica	700 hPa a 1060 hPa 700	hPa a 1060 hPa 700 hPa a 1060 hPa (altitude Máxima 3000 m)

São necessárias 2 horas para aquecer o dispositoo quando a temperatura de armazenamento minima ate uma temperatura ambiente de 20^ / 68^ ou para arrefecer o dispositoo a partir da temperatura de armazenamento maxima ate uma temperatura ambiente de 20^ / 68^ .

ELIMINAÇÃO

As baterias devem ser eliminadas de acordo com os requisitos regulamentares nationals em vigor. Qualquer produit com a etiqueta REEE (um caixote do lixo truncado) deve ser separado do lixo domestico e enviado para instalacoes de recolha especials para reciclagem e recuperacao.

9. ESPECIFICAções TÉCNICAS

INFORMACAO GERAL

Bateria recarregavel de polimero de litio (LIPO) (3,7 V/500 mAh).

Adaptador de montagem de parede CA/CC recomendado: Modelo SMI5-5-V-138/5V-1A/multi-lâmina incluso/ fornecedor CUI Inc.

Vidautilesperada do produits ecessosios:3anos

Aodas as especificações electrolyicas são fornecidas com uma impedência de 500 a 1000 ohms por canal.

Canais: bois canais independentes e individualmente ajustaveis, eletricamente isolados uns dos outros.

Forma de impulsão: corrente retangular constante com compensação de impulsão para eliminar qualque componente de corrente continua de forma a evaporar a polarização residual ao nível da pele.

Carga electrica maxima por impulso: 36 microcoulombs (2 x 18 C, compensado). Tempo de subida tipico de impulso: 4 s (20%-80% da intensidade maxima).

Programas NMES:

Incremento de energia do impulso, ajuste manual da energia de estimulacao de 0 a 200 energia em incrementos minimos de 1.

Forma de Onda: VMS

Intervalo de intensidade: 0 a 62 [mA] +/- 10%

Duração do impulso: 200 ou 300 [us] +/- 10%

Intervalo de frequencia: 3 a 55 [Hz] +/- 10%

Intervalo de intensidade de RMS: 0 a 11,3 [mA] (500 a 1000 ohms)

ESPECIFICAÇÃO DA RADIOFREQUÊNCIA

Transmissao em banda de frequencia: 2400-2483,5 MHz

Tipo de modulação: GFSK

Taxa de dados: até 2Mbps 500kHz de desvio a 2Mbps

Potência radiada efetiva: +6dBm

INFORMAÇÉS SOBRE COMPATIBILIDA ELETROMAGNÉTICA (CEM)

TO stimulator foi concebido para ser utilizedo em ambientes domesticos convencionais aprovados de acordo com a forma de seguranca CEM EN 60601-1-2.

Este dispositivo tem emissões de níveis muito baixos dentro do intervalo de radiofrequency (RF), pelo que não é provavel que cause interferência com equipamentos eletronicos nas proximas (rádios, computadores,telefones, etc.).

O stimulator FOi concebido para supoar as perturbações previsweis originadas por descarga eletrostática, Campos magnéticos da fonte de alimentação ou emissores de radiofrequência.

No entanto, não é possivel garantir que o estimulador não sera afetado por Campos de RF (radiofrequency) potentes originados, por exemplo, por telemóveis.

Para obter informacoes mais detalhadas sobre emissoes e imunidade eletromagnéticas, contacte a Compex.

O stimulador está em conformidade com a Parte 15 das Regras da FCC.

NORMAS/REGULAMENTOS

Para garantir a sua seguranca, o estimulador foi concebido, fabricado e distribuicao de acordo com os requisitos do Low Voltage Directive 2014/35/EU e o regulamento 21 CFR 820 da FDA referente ao systeme de qualidade. Este igualmente em conformidade也是非常 com as normas 60601-1, 60601-2-10, 60601-1-11, 60601-1-6, 60601-1-2.

10. TABELA DE CEM

O estimulador da Compex requires especials relativas a CEM e deve ser instalado e colocado em funcaoamento de acordo com as informacoes de CEM fornecidas.

• Emissões de RF CISPR 11 Grupo 1
• Emissões de RF CISPR 11 CLASSE B
• Nível do teste de IMUNIDADE

INDICACIONES E DECLARATION DO FABRICANTE - EMISSOs ELETROMAGNETICAS
O estimulador Compex foi concebido para ser realizado no ambiente eletromagnético abaixo especificado. O cliente ou utilizeso do estimulador Compex deverá assegurar que o mesmo éutilizzato em tal ambiente.
TESTE DE EMISSOs CONFORMIDAÀ AMBIENTE ELETROMAGNETICO
Emissões irradiadas CISPR 11 Grupo 1		O Compex utilizeia energia de RF apenas para o seu functiomeno interno. Portanto, as suas emissões de RF são muito baixas e não de-vero causar qualquer interferencia em equipamentos eletronicos que estejamproximos.
Emissões conducizidas CISPR 11 Classe B
Emissões de harmonicas IEC 61000-3-2	Classe A	O Compex é adequado para ser realizado em todos os estabelecimentos, incluindo estabelecimentos dométricos e naqueles diretamente ligados à rede de fornecimento-publico de baixa tensão que ali-mente os prédios usados para finsdométricos.
Flutuações de voltagem CEI 61000-3-3	Em conformidade

INDICACIONES E DECLARATIONS DO FABRICANTE - IMUNIDADE ELETROMAGNÉTICA
O estimulator Compex foi concebido para ser utilizes no ambiente eletromagnétique abaixo específico. O cliente ou utilizes do estimulator Compex deverá assegurar que o mesmo éutilizando em tal ambiente.
TESTE DE IMUNIDADE	NÍVEL DO TESTE IEC 60601	NÍVEL DE CONFORMIDADE	AMBIENTE ELETROMAGNÉTICO - INDICACIONES
Descarga eletrôstática (ESD) IEC 61000-4-2	±8 kV contacto ±2, 4, 8, 15 kV ar	±8 kV contacto ±2, 4, 8, 15 kV ar	Os pavimentos devem ser de madeira, cimento ou cerâmica. Se os pavimentos estiverem revestidos com material sintétrico, a humidade relativa deve ser deleo menos 30%.
Transiente elétrico rápido/ rajada CEI 61000-4-4	±2 kV para linhas de alimentação de corrente ±1 kV para linhas de entrada/saída	±2 kV (linhas de alimentação) Não aplicável (linhas de E/S)	A qualida de corrente da rede elétrica deve ser a qualida habitual para um ambiente dométrico.
Sobretenção IEC 61000-4-5	±0,5, 1 kV linha a LINHA (ou neutro) ±2 kV LINHA(s) para a ligação à terra	±0,5, 1 kV LINHA a LINHA Não aplicável (linha para a ligação à terra)	A qualida da corrente da rede elétrica deve ser a qualida habitual para um ambiente dométrico.
Quesas de tensão, interruptões curtas e variações de tensão nas linhas de alimentação elétrica IEC 61000-4-11 a	0% UT (Queda de 100% em UT) para 0,5 ciclos0% UT (Queda de 100% em UT) para 1 ciclos70% UT (Queda de 30% em UT) para 25 ciclos0% UT (Queda de 100% em UT) durante 5 segundos	0% UT (Queda de 100% em UT) para 0,5 ciclos0% UT (Queda de 100% em UT) para 1 ciclos70% UT (Queda de 30% em UT) para 25 ciclos0% UT (Queda de 100% em UT) durante 5 segundos	A qualida da corrente da rede elétrica deve ser a qualida habitual para um ambiente dométrico. Se outilizar do estimulador Compex necessitar defunçamento continuo durante interrupções do fornecimento de eletricidade da rede, recomenda-se que oestimulador Compex tenha uma alimentação de corrente ininterrupta ou de bateria.
Campos magnéticos de frequência de alimentação (50/60Hz) IEC 61000-4-8	30 A/m 30 A/m		Os Campos magnéticos da Frequência da rede Pública devem estar às vezes típicos de um ambiente dométrico normal.
a UT é a tensão de rede de CA antes da aplicação do nível de teste.
INDICACIONES E DECLARATIONS DO FABRICANTE - IMUNIDADE ELETROMAGNETICA
O estimulator Compex foi concebido para ser utilizes no ambiente eletromagnétique abaixo específico. O cliente ou utilizes do estulador Compex deverá assegurar que o mesmo é utilizeado em tal ambiente.
TESTE DE IMUNIDADE	NÍVEL DO TESTE IEC 60601	NÍVEL DE CONFORMIDADE	AMBIENTE ELETROMAGNETICO - INDICATIONS
	3 Vrms b150 kHz a 80 MHz	3 Vrms	Os equipamentos de comunações de RF portáteis e moveris não devem ser realizados muito de qualquer componente do estulador Compex, inclindo cabos, a uma distência de separação inferior à recomenda, calculada a partir da equação aplicável à frequência do transmissor. Distência de separação recomenda
	6 Vrms a em bandas ISM9 V/m710 a 780 MHz5,24 a 5,785 GHz	6 Vrms	d = 1,2 vPd = 1,2 vP 80 MHz a 800 MHzd = 2,3 vP 800 MHz a 2,5 GHz
RF conducça IEC61000-4-6	10 V/m80 MHz a 2,7 GHz	9 V/m	em que P é a potência de saía maxima nominal do transmissor em wattis (W), de acordo com o fabricante do transmissor, e é a distência de separação recomenda em metros (m).
RF radiada IEC61000-4-3	27 V/m385 MHz28 V/m450 a 930 MHz1,72 a 2,45 GHz	10 V/m27 V/m28 V/m	As forças de campo de transmissores de RF fixos, conforme determinado pela inspeçao eletromagnética feita no locala, deverão ser inferiores ao nível de conformidade em cada intervalo de Frequências. Podem ocorro interferências nas proximidades de equipments assinalados com o segunte símbolo::((
NOTA 1 A 80 MHz e 800 MHz, aplica-se o intervalo de frequência mais elevado.NOTA 2 Estas diretrizes podem não ser aplicáveis em todas as situações. A propagated eletromagnética é afetada pela absorção e reflexão de estruturas, objetos e pessoas.
a As intensidades de campo de transmissores fixos, como estações-base de telores de rácio (telemóveis,telefones sem fio) e rádios moveris terrestres, radioamador, difusão de rácio AM e FM, e difusão de TV não podem ser teoricamente previstas com precisão. Para determinar o ambiente eletromagnétrico resultante de transmissores de RF fixos, deve considerar-se a realização de um exame local eletromagnétrico. Se a intensidade de campo medida no local onde é realizado o estimulator Compexe excesser o nível de conformidade de RF aplicável indicado anteriorsmente, deve vericir-se se o estimulador Compex tem uma operação normal. Se for verificado um desempinho anormal, poderão ser necessarias medidas adiconais, tais como reorientar ou reposicionar o estimulator Compex.b No intervalo de frequência entre 150 kHz e 80 MHz, as forças de campo devem ser inferiores a 3 V/m.
DISTÂNCIAS DE SEPARÂÇÃO RECOMENDADAS ENTRE EQUIPAMENTOS DE COMUNÂCÂOES POR RF MÓVEIS E PORTÂATEIS E O ESTIMULADOR COMPEX
O estimulador Compex destiná-se a ser utilizes num ambiente eletromagnético em que as interferrências de RF emitidas está controladas. O cliente ou utilizes do estimulador Compex pode fazer a evacitar a interferrência eletromagnética, mantendo uma distância minima entre equipamento de comunâçoes de RF portâtil e mover (transmissores) e o estimulador Compex, como recomendado em seguida, em conformidade com a potência de saída maior do equipamento de comunâçoes.
POTÂNCIA DE SAÍDA MAXIMA NOMINAL DO TRANSMISSOR W	DISTÂNCIA DE SEPARÂÇÃO DE ACORDO COM A FREQUÊNCIA DO TRANSMISSOR M
	150 KHZ A 80 MHZ D = 1,2 √P	80 MHZ A 800 MHZ D = 1,2 √P	800 MHZ A 2,5 GHZ D = 2,3 √P
0,01 0,12 0,12 0,23
0,10,38 0,38 0,73
11,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Para transmissores com uma potência de saída maior nominal não lista anteriormente, a distância deSeparateda recommendada d em metros (m) pode ser estimada utilizing a execção aplicável à frequência do transistor, em que P é potência de saída maior nominal do transistor em watts (W), de acordo com o fabricante do transistor. NOTA 1 A 80 MHz e 800 MHz, aplicá-se a distância deSeparateda para a gama de frequências mais elevada. NOTA 2 Estas diretrizes podem não ser aplicáveis em todas as situações. A propagated eletromagnética é afetada pela absorção e reflexão de estruturas, objetos e pessoas.

CONTACT INFORMATION

DJO France S.A.S
